Клеевой термопистолет с регулировкой температуры и сменным соплом

Приветствую! В сегодняшнем обзоре речь пойдет о клеевом термопистолете с большой мощностью и регулятором температуры. Опыта в использовании подобных инструментов у меня нет. Буду знакомиться и делиться своими впечатлениями. Это далеко не самый дешевый представитель таких устройств, но надеюсь, он оправдает свою цену…

До недавнего времени клеевой пистолет у меня ассоциировался с женским рукоделием. Но когда начал изучать эту тему, то увидел, как много вещей делают при помощи данной технологий. Я хоть и люблю технику, но руки у меня растут не совсем с того места. Поэтому интересных изобретений и механизмов в обзоре не будет.

Термопистолет упакован в блистер, но, благо, не запаянный. На обратной стороне полно информации, но она почти вся на китайском языке.

Немного технической информации этого устройства

Материал: Пластик
Материал форсунки: Медный сплав
Входящее напряжение: 100В-240В
Мощность: 120 Вт.
Индикатор: LED
Рабочая температура: 100-220°C
Мин. выход: 0-5 мл.
Диаметр клеевой палки: 10.8-11.5 мм.
Длина кабеля питания: 140 см.
Размер устройств: 20 x 10 см.

Комплектация
1 x ONLYOU HL-F 120 Вт. клеевой термопистолет

Внешний вид и функциональность

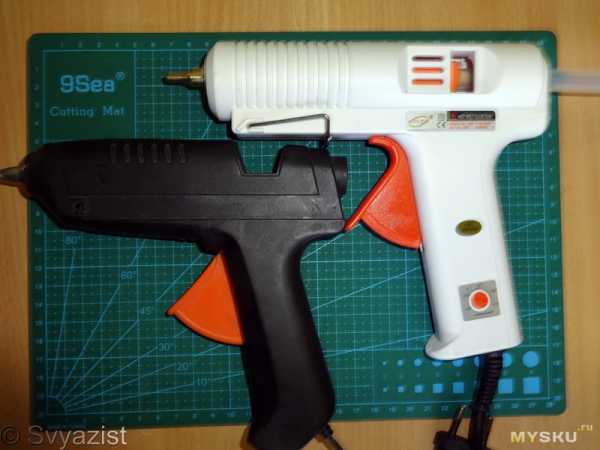

Общим внешним видом пистолет внушает доверие. Крупные размеры, жесткий корпус и медное съемное сопло. Плохое качество штамповки пластика видно на больших зазорах. Большой курок позволяет нажимать на него двумя пальцами.

Выдвижная подставка стандартная. Нет новомодной пружинки и возвратного механизма, но свою функцию выполняет отлично. Термопистолет стоит устойчиво. При необходимости его можно легко снять.

У основания рукоятки разместили наклейку с технической информацией и названием компании производителя. Термопистолетов с подобным дизайном и функционалом на просторах интернета я встречал довольно много. Не исключаю одного ОЕМ производителя и кучи мелких продавцов. На одной из сторон рукоятки внизу расположился терморегулятор со светодиодным индикатором нагрева пистолета. Регулятор имеет диапазон от 100 до 220 градусов по Цельсию. Регулятор проворачивается довольно легко и совсем не обязательно иметь плоский предмет для изменения температурного режима. Данная опция позволяет подобрать оптимальную температуру для различных видов работ. Иногда необходим сильно текучий клей, а иногда нужен клей более вязкий. Кабель питания достаточно большой длины. А вот вилка оказалась не «нашего» образца. Продавец забыл положить переходник, но у меня в запасах всегда есть запасной.


Сзади отверстия для установки клеевого стержня, а под ним индикатор включения термопистолета в сеть. Это не дублирующий индикатор, так как функция индикатора на рукоятке немного другая.

Съемное сопло сделано из желтого металла. Производителем указан медный сплав, но это может быть и латунь. Тест неодимовым магнитом показал малочувствительное притяжение. Склоняюсь к латуни, но с большим содержанием меди. Сопло имеет уплотнительное кольцо и маленький шарик, который работает как клапан. Клей поступает только под большим давлением, создаваемым нажатием на курок.



Внешний вид и функциональность я оценю на твердую четверку. Не хватает некоторой аккуратности и цельности дизайна. Этой болячкой страдает большинство изделий малоизвестных брендов.

С внешним видом более-менее понятно, переходим к разборке.

Термопистолет разбирается очень просто. Достаточно снять подставку и открутить восемь шурупов по периметру корпуса.


В нижней части рукоятки разместился блок управления с терморегулятором и подстроечным резистором. Качество пайки достаточно кустарное. Регулятор температуры по совместительству работает индикатором работы нагревательного элемента. Работа настроена как на любом утюге. При достижении определенной температуры нагревательный элементы отключается. Насколько я знаю, существует термопистолеты с другим алгоритмом работы терморегулятора. При достижении определенного уровня нагрева, регулятор снижает мощность до минимума и таким образом поддерживает рабочую температуру. Какой из них лучше, я затрудняюсь ответить.


Через резистор подключен индикатор подачи питания, который находится в задней части пистолета.

Нагревательный элемент имеет внушительные габариты и он должен без особых усилий расплавить клеевой стержень. Ближе к соплу предусмотрено изоляционное кольцо для того, чтобы не сильно грелся корпус. По факту, корпус слегка теплый. Тут же прикреплен термодатчик.

Механизм подачи клеевого стержня работает хорошо. Все элементы подогнаны и ничего не болтается. Клеевой стержень сидит плотно. Таким образом можно точно дозировать количество клея.

Разборку и рассмотрение основных элементов данного термопистолета считаю законченной. Лично у меня остались лишь положительные впечатления. Но многих, в том числе и меня, волнует удобство использования, возможные проблемы в работе и соответствуют ли все функции заявленным характеристикам.

Тестирование

Первым делом я прикупил несколько стержней. Пару прозрачных и один черный. Как оказалось, черные стержни — это не ходовой товар и достать их не так легко. По крайней мере, в моем городе.

Для начала проверим время нагрева до максимальной температуры в 220 градусов по Цельсию. И посмотрим как ведет себя термопистолет после выхода на рабочую температуру. Также проверим работу регулятора температуры. К сожалению, потребляемую мощность у меня проверить не получится. При желании можно подстроить датчик температуры.

В результате, термопистолет прогревается до максимальной температуры чуть больше чем за 5 минут. Не знаю, хороший это результат или нет. Температура на кончике сопла составила 185 градусов. Думаю, внутри нагревательного элемента температура как раз будет около 220 градусов.

Регулятор температуры работает исправно. При достижении установленной температуры, нагрев полностью отключается. Об этом сигнализирует светодиод на регуляторе температуры. Примерно так же работает обычный утюг.

При максимальной температуре констинтенция клея довольно жидкая. В процессе использования клей из сопла самопроизвольно не течет. Хотя бывает, если долго стоит на подставке, может появиться одна капля в процессе использования.

Так как это первый мой опыт с подобным клеем, то я решил опробовать его на моих сломанных кухонных ножницах. Подготовил поверхность путем очистки от старого клея и прочей грязи. Нанес клей на внутреннюю часть ручки, скрепил сломанные части. После того как клей остыл, ножницами можно было пользоваться и резать не слишком твердые предметы. Я даже смог отрезать 2х1,5мм2 медный кабель. А вот 2х2,5мм2 ножницы не осилили и кольцо начало отваливаться.

Результат вполне предсказуемый. На излом этот клей, как и многие другие, не способен надежно скрепить детали. После ножниц я склеил не мало сломанных детских игрушек и сувениров.

Я не слишком часто что-то чиню и клею, но с таким инструментом этот процесс будет более увлекательным и эффективным.

Выводы

Мне сложно судить об этом пистолете с точки зрения профессионального использования, но с точки зрения знакомства с подобным инструментом у меня остались только положительные эмоции. Качество материалов не вызывает особого восторга, но и нет ощущения дешевки. При разборке не было обнаружено дефектов. Свою основную функцию устройство выполняет отлично, а дополнительные плюшки облегчают процесс работы с инструментом.

Надеюсь, я помог вам определиться в целесообразности покупки устройства и, в частности, этого термопистолета. Если что-то упустил, постараюсь ответить на все заданные вопросы в комментариях.

На этом все. Всем спасибо за внимание к моему обзору! Приятных покупок и удачи!

P.S.

Видео версия обзора

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

mysku.ru

Клеевой термопистолет с регулировкой температуры и сменным соплом

Приветствую! В сегодняшнем обзоре речь пойдет о клеевом термопистолете с большой мощностью и регулятором температуры. Опыта в использовании подобных инструментов у меня нет. Буду знакомиться и делиться своими впечатлениями. Это далеко не самый дешевый представитель таких устройств, но надеюсь, он оправдает свою цену…

До недавнего времени клеевой пистолет у меня ассоциировался с женским рукоделием. Но когда начал изучать эту тему, то увидел, как много вещей делают при помощи данной технологий. Я хоть и люблю технику, но руки у меня растут не совсем с того места. Поэтому интересных изобретений и механизмов в обзоре не будет.

Термопистолет упакован в блистер, но, благо, не запаянный. На обратной стороне полно информации, но она почти вся на китайском языке.

Клеевой термопистолет с регулировкой температуры и сменным соплом

Немного технической информации этого устройства

Материал: Пластик
Материал форсунки: Медный сплав
Входящее напряжение: 100В-240В
Мощность: 120 Вт.
Индикатор: LED
Рабочая температура: 100-220°C
Мин. выход: 0-5 мл.
Диаметр клеевой палки: 10.8-11.5 мм.
Длина кабеля питания: 140 см.
Размер устройств: 20 x 10 см.

Комплектация
1 x ONLYOU HL-F 120 Вт. клеевой термопистолет

Внешний вид и функциональность

Общим внешним видом пистолет внушает доверие. Крупные размеры, жесткий корпус и медное съемное сопло. Плохое качество штамповки пластика видно на больших зазорах. Большой курок позволяет нажимать на него двумя пальцами.

Клеевой термопистолет с регулировкой температуры и сменным соплом

Выдвижная подставка стандартная. Нет новомодной пружинки и возвратного механизма, но свою функцию выполняет отлично. Термопистолет стоит устойчиво. При необходимости его можно легко снять.

Клеевой термопистолет с регулировкой температуры и сменным соплом

У основания рукоятки разместили наклейку с технической информацией и названием компании производителя. Термопистолетов с подобным дизайном и функционалом на просторах интернета я встречал довольно много. Не исключаю одного ОЕМ производителя и кучи мелких продавцов. На одной из сторон рукоятки внизу расположился терморегулятор со светодиодным индикатором нагрева пистолета. Регулятор имеет диапазон от 100 до 220 градусов по Цельсию. Регулятор проворачивается довольно легко и совсем не обязательно иметь плоский предмет для изменения температурного режима. Данная опция позволяет подобрать оптимальную температуру для различных видов работ. Иногда необходим сильно текучий клей, а иногда нужен клей более вязкий. Кабель питания достаточно большой длины. А вот вилка оказалась не “нашего” образца. Продавец забыл положить переходник, но у меня в запасах всегда есть запасной.

Клеевой термопистолет с регулировкой температуры и сменным сопломКлеевой термопистолет с регулировкой температуры и сменным соплом

Сзади отверстия для установки клеевого стержня, а под ним индикатор включения термопистолета в сеть. Это не дублирующий индикатор, так как функция индикатора на рукоятке немного другая.

Клеевой термопистолет с регулировкой температуры и сменным соплом

Съемное сопло сделано из желтого металла. Производителем указан медный сплав, но это может быть и латунь. Тест неодимовым магнитом показал малочувствительное притяжение. Склоняюсь к латуни, но с большим содержанием меди. Сопло имеет уплотнительное кольцо и маленький шарик, который работает как клапан. Клей поступает только под большим давлением, создаваемым нажатием на курок.

Клеевой термопистолет с регулировкой температуры и сменным сопломКлеевой термопистолет с регулировкой температуры и сменным сопломКлеевой термопистолет с регулировкой температуры и сменным соплом

Внешний вид и функциональность я оценю на твердую четверку. Не хватает некоторой аккуратности и цельности дизайна. Этой болячкой страдает большинство изделий малоизвестных брендов.

С внешним видом более-менее понятно, переходим к разборке.

Термопистолет разбирается очень просто. Достаточно снять подставку и открутить восемь шурупов по периметру

www.taker.im

ДОРАБОТКА КЛЕЕВОГО ПИСТОЛЕТА

Непредсказуемое поведение нагревательного элемента в китайском клеевом пистолете стало притчей во языцях. Срок службы, согласно информации пользователей интернета, варьируется от нескольких секунд после включения до пяти лет исправной работы. О мощности нагревательного элемента попадались высказывания от «практически совсем не греет» до «греет вполне удовлетворительно». Это и стало причиной возникшего любопытства, которое побудило купить для начала недорогой китайский клеевой пистолет на предмет «раскурочить – посмотреть». То есть предметно ознакомиться с конструкцией устройства, да и только. Клеевые стержни брать не стал, наверняка не понадобятся.

Схема клеевого пистолета

И вот камера плавления с установленным на ней нагревательным элементом предстала взору. Похожа на маленькую реактивную турбинку.

Сняты  прижим и упорная площадка. Вот и сам нагревательный элемент. Замечу что месту установки он лежал плашмя, по центру и непосредственно контактировал с корпусом камеры плавления только одной своей плоскостью.

Разворачиваю довольно небрежную упаковку – изолятор. Внутри просто миниатюрный керамический нагревательный элемент и два контакта для подведения к нему 220 вольт.

Присмотрелся к нагревателю повнимательней, прозвонил мультиметром стороны между собой. Звонятся, но не везде. Видимое на фото в нижней части затемнение имеется со всех сторон и полностью покрывает прилегающую торцевую сторону. Оно не звонится. Это керамическое напыление поверх нагревательного элемента. Предназначено для непосредственного контакта с корпусом камеры нагрева и передачи вырабатываемого нагревателем тепла, без помещения между ними диэлектрической прокладки. Это напыление и есть диэлектрическая прокладка. Стало понятно, что установлен нагреватель был производителем не правильно. Лежал на боку, да ещё трижды обёрнут изолятором. По существующим размерам нагревателей на площадке установки их поместится 4 штуки.

Руководствуясь здравым смыслом (насколько Бог дал) приступил к исправлению «косяков» производителя. Размеры контактов привёл в соответствие с размерами керамического нагревателя. Ровно по длине, а по высоте на 1 мм меньше.

Сделал по длине миллиметровый отгиб под прямым углом, чтобы исключить соскальзывание контакта вниз на корпус нагревательной камеры.

Вот так стали смотреться контакты в сборе с нагревателем (вид сверху).

Сопротивление сборки (находится внутри прищепки) оказалось равным 6 килоомам. Сразу стало ясно, что 20W заявленные производителем и близко не подтвердятся.

Ровно по размерам керамического нагревателя вырезал две медные пластины толщиной 2 мм. Надо же как-то заполнять пустоту на площадке установки и забирать тепло с боковых сторон нагревателя.

Пропил сделан для возможности поджатия боковых сторон. Это добавит надёжности в удержании нагревателя по месту установки и призвано улучшить теплопередачу.

Схема установки в разрезе. На рисунке есть зазоры между отдельными составляющими, в реальной сборке их быть не должно.

Сборка произведена. Нагреватель без прокладки стоит на предназначенной для этого плоскости (торце) покрытой диэлектрическим напылением, с боковых сторон токоподводящие контакты, затем с трёх сторон  четыре слоя слюды (взята из старого сгоревшего паяльника), по бокам медные пластины. Уплотнение – изолятор справа из асбеста. Был под рукой кусочек, показалось, что так будет надёжней.

Здесь видно, что боковые стороны уже прижаты к медным пластинам и удерживают всю сборку, керамический нагреватель непосредственно в контакте со стенкой камеры нагрева, а эл. контакты далеко от неё.

Последним ставится на место прижим. Место соединения проводов с контактами необходимо изолировать керамическими изоляторами либо чем-то их полноценно заменяющим.

После сборки первым делом замерил токопотребление. При включении, в течение нескольких секунд, происходит постепенный скачок тока 80 – 120 – 210 мА, затем резкий скачок вниз – 20 мА. Напряжение в сети 225 – 230 вольт х 0, 02 А = максимум 4,6 Вт. А на передней панели пистолета, на виду красуется шильдик, на котором указана мощность в 20 Вт. Клеевой пистолет действительно будет иметь заявленную мощность, если установить 4 нагревательных элемента. Однако не будем мечтать а лучше посмотрим на видео динамику нагрева правильно собранного и установленного (по моему разумению) нагревательного элемента.

Видео

Температура склеивания указана изготовителем 120 градусов, она была достигнута за 2 минуты. Да, необходимо ещё нагреть и клеевой стержень, но оставшихся 3-х минут (контрольное время нагрева до начала работы 5 минут) думаю вполне для этого хватит. Специально для “Электрические схемы” – Babay iz Barnaula.

   Ремонт электроники

elwo.ru

Конструкция клеевого пистолета и принцип действия

Клеевой пистолет – это компактный прибор, при помощи которого можно мгновенно склеивать различные предметы. Допускается склеивание материала в разных сочетаниях. Применение оборудования не имеет ограничений.

Им пользуются строители, радиолюбители, дизайнеры и многие другие. Затвердевание происходит в течение 1-5 минут. В воздухе не остается никакого запаха. Второе применение прибора – это создание узора или формирование картин.

Область применения

Клеевым пистолетом склеиваются различные материалы:
­

  • картон;
  • ­керамика;
    ­
  • стекло;
    ­
  • пластмасса;
    ­
  • металл, кожа;
    ­
  • дерево;
    ­
  • пробка.

Пистолет незаменим в домашнем хозяйстве. Варианты его применения представлены в таблице.

Устройство и принцип работы

В процессе работы, пистолет удерживается за рукоятку. Сверху располагается ствол, который включает в себя все элементы устройства.

При включении прибора в сеть идет нагрев ТЭНа, расположенного в нагревательной камере. К нему касается нагревательная палочка, которая плавится при температуре 105-210 градусов. При дальнейшей ее подаче создается избыточное давление, а расплавленный клей выталкивается через сопло наружу.

Корпус и рукоятка изделия

Рукоятка полая. Через нее проходят только провода, а сбоку установлен курок. В корпусе располагается все устройство. Изготавливается он из пластмассы, имеющей низкую степень теплопроводности. Связано это с нагревом внутренних деталей.

Вес устройства составляет 300 г. После его включения, располагаться прибор должен только вертикально. Нельзя поднимать его носиком вверх и класть набок. Связано это с присутствием внутри него расплавленного клея.

В нижней части ручки имеется площадка, а впереди корпуса фиксируется откидная душка. На эти точки опоры и устанавливается пистолет.

Подающий механизм

При нажатии на курок, который бывает карусельным или ползунковым, усилие передается на кольцевой толкатель. Этот элемент конструкции непосредственно контактирует со стержнем. Проворачиваемое кольцо захватывает стержень и тянет его в направлении нагревательного элемента.

Кольцевой толкатель является слабым элементом системы. Если присутствует даже небольшой брак, стержень может проскользнуть через кольцо.

Направляющая муфта

Деталь изготавливается из термостойкой резины. Одной стороной она надевается на нагревательную камеру, а в другую вводится клеевой стержень.

Муфта выполняет 2 функции:

  1. Она удерживает расплавленную массу клея от вытекания в корпус прибора.
  2. Создает равномерность температуры. При ее отсутствии, во время простоев в работе стержень начинал бы плавиться перед нагревательной камерой.

Это является еще одним слабым местом пистолета. В случае нагрева, при попытке провернуть стержень резина может порваться.

Нагревательная камера

Внешне – это трубка, в которой расположен ТЭН. В некоторых разновидностях приборов встраивается два ТЭНа. В таком случае нагрев стержня происходит не только в концевой части, но и по бокам.

От размера камеры и мощности нагревательных элементов зависит производительность оборудования. Этот узел конструкции является самым надежным. При правильной эксплуатации вероятность его поломки очень мала.

Сопло

В этом элементе формируется выходящая струя клея. Сопла бывают прямоточные и с клапаном.
При наличии первого варианта разогретый клей движется самотеком. Подающим механизмом обеспечивается дозировка. При высокой текучести клея, он начинает выходить постоянно. Это является недостатком, поскольку идут его большие потери.

В сопло с клапаном встраивается подпружиненный шарик, перекрывающий отверстие. Открытие происходит под влиянием избыточного давления при нагревании клея. Перекрытие канала шариком никогда не идет полностью. Это связано с тем, чтобы при перегреве излишки клея могли самостоятельно вытечь.

Снаружи устанавливается защитный колпачок, чтобы избежать ожогов.
В зависимости от разновидности пистолета, сопла бывают стационарными и съемными. Каждая насадка имеет свою толщину канала. Крепится резьбовым соединением. Замена проводится только в разогретом состоянии прибора, иначе застывший клей не позволит это сделать.

Отличия клеевых стержней

При склеивании поверхностей, чаще всего используются стержни диаметром 7 и 11 мм.

Они имеют следующие характеристики:

  1. Материал характеризуется высокой прочностью на изгиб;
    ­
  2. В длину стержни достигаю 300 мм;
    ­
  3. Хранятся при комнатной температуре;
    ­
  4. Визуально прозрачные;
    ­
  5. Склеивает большое количество материалов.

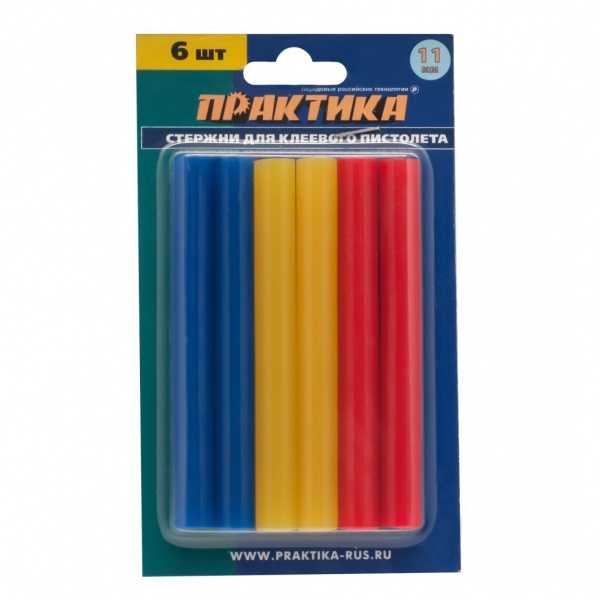

Существуют также разновидности цветов:

  • Белый. Применяется для склеивания пластмассы, керамики, плитки.
  • Черный. Хорошо клеит ковровые покрытия и кожу.
  • Желтый. Используется для склеивания бумажных изделий и дерева.

Для изготовления поделок выпускаются цвета: красный, зеленый, голубой, розовый. В состав некоторых стержней входят блестящие элементы – они используются для декорирования.

Подбор мощности

В зависимости от мощности устройства, количество времени на расплавление клея затрачивается меньше. Однако следует учитывать и другие факторы. При наличии большой нагревательной камеры и невысокой мощности ТЭНа, нагрев будет происходить медленно. Но если будет обеспечен итоговый нагрев, то уменьшится расход электроэнергии и не будет риска перегрева. Мощный ТЭН в маленькой камере такой экономии не даст.

Если мощность профессиональный приборов составляет 300-500 Вт, то в домашних условиях вполне хватает 30-150 Вт. В случае нехватки расплавленного клея, придется подождать появления новой порции.
Некоторые приборы снабжаются датчиком температуры. В начале работы идет максимальный нагрев с потреблением до 200 Вт мощности. В дальнейшем включается экономный режим – 15-40 Вт.

В домашних условиях лучше приобретать невысокой мощности прибор. В течение 3-5 мин. он будет прогреваться, а затем нагрев стабилизируется. Погоня за мощностью оправдана только у профессиональных работников, где требуется многочасовая ежедневная работа.

Процесс работы

При склеивании поверхностей следует работать быстро, потому что расплавленная масса быстро застывает. Для этого заранее отмечаются точки, к которым будет вестись приклеивание.

Процесс работы пошагово представлен в таблице.

Порядок шаговОписаниеКартинка
1Идет включение оборудования.
2Через отверстие, расположено сзади вставляется стержень. Ожидаемое время нагрева – 2-10 минут. Параллельно идет нагрев  корпуса. Если нет индикатора, то готовность оборудования проверяется путем дотрагивания до пластмассы.
3Если после нажатия кнопки подачи из сопла появляется капля, то можно начинать работу.
4После нажатия курка происходит движение клея. Он может наноситься на поверхность точечно или полоской. Сразу же к этому месту прикладывается склеиваемый материал.
5Ожидаемое время затвердевания – до 5 минут. Выступивший, клей срезается ножом. После этого пистолет ставится на подставку соплом вниз.

После выработки всего стержня вставляется второй, который выталкивает остатки первого. Чтобы разъединить склеиваемые поверхности, это место хорошо нагревается.

Если в процессе работы потребуется поменять цвет стержня, а пистолет уже остыл, тогда ведется его включение на 1 минуту. Затем старый стержень выкручивается и заряжается новый. Остатки старого выталкиваются путем нажатия на курок.

Правила безопасности при работе

Чтобы в процессе работы не травмироваться, необходимо придерживаться правил техники безопасности:

  1. Согласно инструкции, продолжительность непрерывной работы не должно превышать 30 мин. Затем прибор отключается и остывает.
  2. Запрещается включать оборудования при отсутствии стержня.
  3. Расположение кабеля должно всегда находиться сзади.
  4. После разогрева пистолета нельзя дотрагиваться до сопла и клея. Это может вызвать ожоги кожи.
  5. Не допускается проведение работ мокрыми руками и в помещении с повышенным уровнем влажности.
  6. По окончанию работы прибор ставится на подставку в вертикальном положении. В горизонтальном положении возможно затекание клея внутрь корпуса.

Возникающие проблемы и способы решения


Основная проблема в работе заключается в бесконтрольном течении клея, даже с отпущенным курком.

Причины и решения следующие:

  1. Если в приборе отсутствует терморегулятор, то не всегда нагрев соответствует маркировке стержня. В этом случае необходима его замена. Также проблему решает наличие клапана в сопле.
  2. Стержень зажат. Требуется его отодвинуть назад.
  3. Наличие зазора между стержнем и нагревателем. Его диаметр выполняется с большой степенью точности. Если заложен размер 11,2 мм, то не допускается уменьшения до 11мм. Это является браком. В нагревательной камере за счет перепада давления происходит обратное течение клея. Необходимо замена бракованного изделия.
  4. Брак в изготовлении пистолета. В перерыве между работой в сопло следует вставлять пробку. Например, зубочистку.

Другие поломки и их решение:

  1. Отсутствует движение клея. Причина в засорении пистолета. Для этого он разбирается и чистится. В процессе работы требуется следить за соплом и не допускать вокруг него слипания клея.
  2. Если источником питания является аккумулятор, то его энергии бывает недостаточно для разогрева клея. В таком случае ведется нагрев прибора на зарядной станции.
  3. Если конструкция дешевая, толкатель может увязнуть в размягченном стержне. Требуется отключить прибор для остывания.
  4. Если нет возможности нанести на поверхность точку, клей тянется в виде ниточки, то следует стержни на некоторое время положить в холодильник.

Работа стержнем без пистолета

В случае наличия стержня, при отсутствии пистолета, можно склеивать поверхности, но качество будет невысоким.

Существует 2 способа:

  1. Вставить стержень в корпус шариковой ручки. После разогрева можно начинать работу. К недостаткам относится необходимость постоянного подогрева.
  2. Нанести капельку клея на спичку около головки серы или отрезать кружочек стержня, разрезать по диаметру до середины и одеть на спичку. Затем головку поджечь, клей расплавиться – и можно начинать работу.

Использование клеевого пистолета является прогрессивной технологией. Кроме удобства в работе, получается высокое качество склеивания. Привлекает и быстрота затвердевания. Главное – правильно овладеть искусством работы и соблюдать все требования техники безопасности.

remboo.ru

Термоклеевой пистолет NL-308.

Здравствуйте. В своём сегодняшнем обзоре я расскажу о термоклеевом пистолете NL-308 с заявленной мощностью 100 Ватт. В своём обзоре о выключателе для «умного дома» я жаловался, что мой старый пистолет отправился в страну вечной охоты и я купил новый. В местных магазинах хорошие термопистолеты дороги, а плохого – не хотелось. Поэтому и был выбран NL-308. Что он из себя представляет – вы узнаете из обзора. Добро пожаловать под кат.

Скажу сразу. Он действительно был куплен, а не прислан на обзор. При покупке я использовал купон 5 от 10$, полученный за накопленные поинты и поэтому цена составила всего $9.14. Дешевле предложений на подобную модель я не нашел:

Ордер и Paypal


Заказ был сделан 12 июля, в тот же день магазин отправил товар и 15 августа он наконец то добрался ко мне:

Пакет

Термоклеевой пистолет поставляется в запаянном блистере:

С обратной стороны которого напечатана инструкция на английском языке:

Инструкция

Прежде, чем мы перейдём непосредственно к пистолету – его краткие технические характеристики с сайта магазина:

Specification:

Model: NL-308
Glue stick diameter: 10.8-11.8mm
Working voltage: AC110~240V
Operating temperature: 180~240℃
Temperature working temperature: 140~240℃
Power: 100W
Nozzle diameter: 2.0~2.3mm
Extrusion-melt Adhesive per minute weight: 9~15 grams


В комплект поставки входит только термоклеевой пистолет с длинным шнуром и правильной вилкой. Клеевые стержни нужно приобретать отдельно:

На рукоятке расположен регулятор температуры, что позволяет легко подобрать нужную для разных видов клея и разных видов работ:

Ниже мы проверим его работу.

Бирка с характеристиками:

Пистолет устойчиво стоит на своей подставке:

Отверстие, куда вставляется клей:

Под ним красный светодиод индицирующий, что термопистолет подключен к сети.

Латунное сопло для выхода клея:

Сопло снабжено шариковым клапаном, что предотвращает самопроизвольное вытекание расплавленного клея.

Приступим к разборке. Для этого необходимо открутить все саморезы скрепляющие корпус:

И снять половинку корпуса:

Регулятор температуры:

Нагревательный элемент:

Узел подачи клея:

Работает очень хорошо. Палочка клея прочно зажимается и подачу клея можно очень точно дозировать.

Собираем пистолет обратно и вставляем в него клей:

Если у вас короткие стержни, как у меня на фото, то придётся использовать сразу две штуки.

Сам термоклеевой пистолет имеет большие размеры и удобно лежит в руке:

Вот, для сравнения мой старый, умерший пистолет, которым я пользовался лет 10. Его качество не сравнимо с качеством нового:

Сравнение со старым термопистолетом

Сгоревший нагревательный элемент:

И два пистолета вместе, для сравнения:

Пришло время испытаний.

Крепим к соплу пистолета термодатчик:

Тут следует учесть, что датчик закреплен на сопле, а не в зоне нагревательного элемента, да и полного прилегания датчика к соплу – добиться сложно. Поэтому температура будет занижена. Но в любом случае – это поможет оценить работу терморегулятора.

Включаем термоклеевой пистолет в сеть и смотрим его потребление при первичном нагреве:

При достижении заданной температуры – пистолет отключает нагреватель, когда он начинает остывать – нагреватель включается снова и потребляет при этом:

Когда нагреватель отключен потребление составляет:

Посмотрим температуру на сопле пистолета во всех режимах выставленной температуры на терморегуляторе.

140 градусов:

160 градусов:

180 градусов:

200 градусов:

220 градусов:

Вот график температуры. Я последовательно поднимал её регулятором, на графике это хорошо заметно:

У меня нет клея на 130 градусов. Обычно я использую на 180 градусов. При установленных 180 градусах – клей начинает уверенно плавиться. Имея консистенцию такую же, как была на моём старом пистолете. Для меня же наиболее комфортной оказалась консистенция при 200 градусах. При температуре 220 градусов – клей становится жидким, как вода. Это удобно при приклеивании к массивным металлическим частям. Клей не стынет сразу, а позволят скорректировать положение деталей относительно друг друга. При этом, не смотря на своё совсем жидкое состояние, благодаря шариковому клапану в сопле, он не вытекает из сопла. Время нагрева до начала работы составляет, примерно, три минуты.

На термопистолете выставлено 220 градусов:

Поскольку я часто использую термоклей – то покупкой доволен. Термоклеевой пистолет с аналогичными характеристиками в местных магазинах – обошелся бы мне намного дороже.

Спасибо за внимание.

mysku.ru

Стержни для клеевого пистолета

Клеевыми пистолетами сейчас пользуются повсеместно. Это обусловлено их универсальностью и отличными техническими характеристиками получающегося сцепления склеиваемых поверхностей. Но для такого устройства необходимо правильно выбирать расходный материал, так как он клеевых стержней зависит качество работы.

Характеристики термоклея и особенности использования

В первую очередь хочется сказать о том устройстве, для которого собственно и предназначаются клеевые стержни. Это клеевой пистолет, который намного упрощает задачу склеивания поверхностей. Он представляет собой прибор, зависимый от электросети, в который вставляются те самые стержни. Конец стержня попадает в резиновый приемник, а затем в камеру для нагрева. При нажатии на спусковой механизм клей выходит из наконечника пистолета и ровным слоем наносится на поверхность.

Важно! Перед началом работы нужно дать время, чтобы клей превратился в готовую для работы массу. Обычно это занимает от 3 до 5 минут.

После нанесения массы, склеиваемые поверхности нужно зафиксировать друг с другом, пока клеящее вещество не застыло.

Иногда можно встретить название «термоклей», обозначающее то же самое, что и клеевой стержень. Но не во всех магазинах и каталогах можно встретить термоклей, так как он идет под вторым названием. Также применяют такие названия, как «патроны для термопистолета», «горячий клей» или «стикер».

Как уже говорилось ранее, клеевой пистолет может склеивать практически любой материал в разном сочетании. Если начать перечислять, то список может получиться бесконечным, в него входят пластик, кафель, дерево, металл, картон, ткань, бумага и прочие материалы. Лучше будет указать те материалы, которые он не способен склеить. Это бетон, штукатурка, некоторые разновидности тканей и поливинилхлорида.

Если нет дополнительных требований к работе, то склеивание проводится пистолетами со стандартными размерами. Обычно для них используются стержни с диаметром 7 и 11 мм, которые стоят относительно недорого. Они отличаются следующими характеристиками:

  • Прозрачность материала при визуальном осмотре.
  • Различие по длине, максимальный показатель которой 30 см.
  • Не ломкость материала, благодаря прочности на изгиб.
  • Простые условия хранения – при комнатной температуре.
  • Неограниченный срок годности при соблюдении правил хранения.
  • Такие стержни являются полностью универсальными и подходят для большинства материалов. В некоторых случаях для придания шву незаметности могут быть использованы черные стержни.

Важно! Исключением для склеивания являются полимерные материалы и те, которые требуют высокую адгезию.

 Критерии выбора клеевого стержня

Итак, перейдем к списку критериев, по которым выбираются клеевые стержни:

Интуитивно можно понять, что, чем выше температура плавления, тем более высокая производительность у модели термопистолета. В бытовых устройствах с размерами стержня в 11 мм обычно выставляется температура нагрева от 105 до 120 градусов, такие рамки обусловлены тем, что многие материалы достаточно чувствительны к воздействию слишком высокой температуры. Обычно все пистолеты имеют регулятор температуры, поэтому можно выбрать тот показатель, который подойдет для того или иного стикера.

При необходимости обработки большой площади лучше выбрать тот вариант клеевого стержня, который будет плавиться и наноситься максимально быстро, чтобы не успел затвердеть тот слой, который нанесен ранее. Это нужно, потому что обычно материал застывает в течение 1 – 2 минут, а полное отвержение происходит меньше чем через 10 минут.

Клеевой стержень в зависимости от цвета

Строительный рынок сейчас предлагает массу оттенков стержней для клеевых пистолетов. Каждый вид отличается от предыдущего составом и техническими особенностями. Итак, рассмотрим стержни для клеевого пистолета в зависимости от цвета.

Прозрачные стикеры универсального типа, которые подойдут для склеивания любых поверхностей. Для выполнения поделок или каких-то бытовых нужд такого стержня будет вполне достаточно. Они выпускаются чаще всего в диаметре 11 мм.

Цветные, кроме черного, являются также универсальными. Их главное достоинство – возможность подогнать цвет шва под оформляемую поверхность. К примеру, при ремонте красной пластиковой детали берется такой же по оттенку стержень, и шов становится незаметным. Они будут очень полезны для тех, кто профессионально занимается рукоделием.

Важно! Выбирая, стоит обращать внимание на то, чтобы такие стержни были непрозрачными, если необходимо именно скрыть шов.

Помимо цветных, также выпускаются непрозрачные расходные материалы белого цвета. Они могут быть универсальными или же предназначенными для стекла и металла. При покупке обязательно нужно смотреть на маркировку. Цвет в данном случае будет играть роль маркера. Таким клеем можно скреплять и пластик, но все-таки больше он предназначен для стекла и металла.

Желтые прозрачные стикеры. Для выполнения работ по дереву, картону или бумаге приобретается желтый прозрачный стержень, который предназначается именно для этих материалов. Не нужно путать его с желтым непрозрачным, который применяется как универсальный для целей скрытия шва.

Черный или же серый клей способен работать по двум направлениям: в качестве герметика или изоляционного материала. Такими стержнями можно без труда провести изоляцию проводников или уплотнить небольшие швы.

Нами были даны основные разновидности клея для термопистолета по цвету. При выборе лучше всего обращать внимание на упаковку, где указывается вся информация относительно сферы применения того или иного стержня и его технических характеристик, включая диаметр.

Материалы для изготовления клеевых стержней

Несмотря на название, стикеры для термопистолета не содержат в своем составе клеящего вещества. Он состоят из специального термопластичного полимера, который после остывания затвердевает. Сейчас такие клеевые пистолеты могут работать с двумя типами стержней.

  1. Этиленвинилацетатные стержни плавятся при температуре более 80 градусов. Такой полимер относится к категории легких и пластичных, с маленькой прочностью.  При нагреве материал становится тягучим и липким. Шов, выполненный при помощи этого вещества устойчив к влаге и химическим воздействиям.
  2. Полиамидные стержни обладают большей жесткостью и прочностью. Из-за этого они плавятся при температуре более 150 градусов, поэтому выбирать для них нужно тот пистолет, который сможет обеспечить такую температуру.

    Важно! При постоянном контакте с влагой прочность такого шва может снизиться.

При покупке стержней для клеевого пистолета нужно обращать внимание на характеристики, как говорилось ранее. Также нужно приобретать материал с запасом хотя бы в несколько штук, чтобы избежать ситуации, когда клей заканчивается в самый неподходящий момент.

Заключение

Клеевой пистолет – современное устройство для склеивания различных материалов между собой. Для правильной работы необходимо дополнить его клеевыми стержнями, которые на современном рынке представлены в широком ассортименте. Информация из данной статьи отвечает на вопрос, как выбрать клеевой материал, чтобы максимально качественно выполнить склеивание и быть уверенным в том, что шов не разойдется в процессе эксплуатации отремонтированного предмета.

bouw.ru

Как отремонтировать клеевой пистолет. | Весёлый Карандашик

С какой бы наивностью не встретила читателя тема о клеевом пистолете, повторяющимся описанием рекомендаций по его приобретению и его дальнейшей эксплуатации, всё же поделюсь своим усовершенствованием этого инструмента.

Пистолет клеевой стал популярен в последнее время из-за своих широких возможностей, но почему-то некоторые характеристики многих моделей желают быть лучше.

Набор клеевых стержней диаметра от 3,4мм до 43мм с разным составом и с разной температурой плавления — это хорошо. Удобная зарядка стержня в термокамеру, удобная подача клея к склеиваемой поверхности, небольшой вес инструмента, наличие дополнительного выключателя, индикатора включения и съёмного шнура питания. Всё хорошо!. Но есть одна значимая деталь, указываемая в паспортных данных клеевого пистолета, применяемого в быту — величина питаемого напряжения и электрическая мощность нагревателя.

Как правило, в каждой модели пистолета для термоклея в качестве нагревательного элемента используется полупроводник, а точнее будет сказано — полупроводниковый резистор. Он же позистор(полупроводниковая керамика).

Опять же, чего тут искать и обсуждать? Просто, удобно! Но не надёжно. Почему? Повествую подробнее.

Большой популярностью пистолеты с термоклеем используются у дизайнеров, модельеров, декораторов, в теле-радио мастерских и даже в мастерских по ритуальным услугам. Термоклей они используют для точечного склеивания или склеивания небольших деталей. В быту клеевой пистолет используют не часто. Это так. Не каждый день мы что-то клеим. Но вот в некоторых случаях применение термоклея остаётся единственным вариантом, который бывает невыполнимым из-за отказа нагревательного элемента, который лопает от перегрева, а иногда и маленько разрывается.

В моей практике за пару месяцев было приобретено несколько клеевых пистолетов, причём, разных моделей. В техническом паспорте каждого было указано питаемое(подключаемое)напряжение и электрическая(тепловая) мощность, которая никак не соответствовала действительной. При указанных 40wt пистолет не мог переступить порог 8wt. При 65wt нагреватель не потреблял даже 20wt. Да. Клей плавился, но только на основе этиленвинилацетата.

Кто-то был доволен и этим, я же нет. Нужно было склеивать длинные изделия( плинтуса, багеты, уголки), которые покрывались термоклеем за 7-12 минут. Клей на одном конце уже застывал, когда на противоположный конец багета, к примеру, только наносился горячий клей. Мало того,  несколько образцов клеевых пистолетов ‘показали в моих руках фейерверк’ от перегорания нагревателя как раз в те моменты, когда приклеивалась потолочная плитка, ведь профессиональный и классический клеевой пистолет разогреваются до максимальной температуры 220°С. Температуры плавления пенопласта и полистирола  240°С, винипласта 230°С-250°С. Нагреватель  пистолета клеевого не справлялся со своим назначением.

 Переделка клеевого пистолета с 220 вольт на 12 вольт.

Что изменили в устройстве клеевого пистолета.

Определил длину заготовки отрезка нихромовой проволоки. Диаметр проволоки значению не придавал. Расчёт производил по стандартным формулам(Законов Ома для участка цепи).

  1. Началом отсчёта послужила желаемая электрическая мощность клеевого пистолета. Я остановился на (≈)34-36Wt. Из этого следует: 36(wt) : 12(v) ≈ 3,3(а). Определили средний потребляемый ток.
  2. Теперь из I=U/R определяем сопротивление проводника, то есть сопротивление отрезка нихромовой проволоки: R=U/I.   12(v) : 3,3(a) ≈ 3,6(Ω).
  3. С помощью омметра(тестера, мультиметра) определил отрезок проволоки. Щупы прибора расположил удалённо друг от друга на проволоке, что бы прибор(омметр, мультиметр, тестер) показывал на шкале сопротивление близкое к расчётному — 3,6Ω.

Далее всё было проще и время потраченное мною на реконструкцию клеевого пистолета не заняло более 35 минут.

  •  Удалил старый нагревательный элемент с камеры и сетевой шнур.
  • Обточил по кругу корпус нагревательной камеры.
  • Через слой асбестовой бумаги намотал несколько витков нихромовой проволоки.
  • В цепь нового нагревателя установил выключатель, который монтировал на ручке пистолета.

 А дальше самое интересное. Мой пистолет подключил к разряженному автомобильному аккумулятору. Вот зафиксированные параметры при тестировании:

  •  Напряжение на клеммах аккумулятора — 10,5v;
  • сопротивление нагревательного элемента — 3,6 Ω;
  • ток потребления нагревателя пистолета клеевого — около 3А.
  1. Температура в камере плавления стержня — 172°С через 1 минуту;
  2. — 197°С  через 2 минуты;
  3. — 222°С  через 4 минуты;
  4. — 262°С  через 7 минут;
  5. — 268°С  через 8 минут;
  6. — 280°С  через 9 минут.

Вот это для меня! Зачем ждать 7 минут нагрева обычного клеевого пистолета, когда этот плавит за несколько секунд? Клеить можно в поле, в подвале, в лодке, в автомобиле. Расход клея не 20мл в минуту( никогда не превышал расход в 12мл-16мл), а 40мл-50мл.

Регулирование температуры нагревателя клеевого пистолета.

Электрическая схема устройства простая. На тот момент не было установлено  терморегулятора. Температура плавления клея регулировалась включением и отключением нагревателя через выключатель. Экспериментировалось подключение последовательно в цепь автомобильного потенциометра(регулятора яркости подсветки панели приборов), регулируемое зарядное устройство для автомобильных аккумуляторов. Тоже удобно. Пробовали подключать клеевой пистолет к аккумулятору на 6v. Клей плавился не так энергично, но всё же нагреватель выводил в рабочий режим инструмент за пару минут. Потолочная полистирольная плитка укладывалась шаг за шагом без задержек.

В дальнейшем, параллельно выключателю установили самодельный настраиваемый регулятор температуры клеевого пистолета, отключающий нагреватель камеры при достижении им заданной температуры. То есть, при включенном выключателе элемент нагревал плавильную камеру для термоклея свободно до максимальной температуры, при выключенном выключателе пистолет работал с низкотемпературным материалом( в пределах 175°С-190°С), в зависимости от установки режима регулятора.


Поделись с другими. Возможно, они тоже ищут.

vesyolyikarandashik.ru

alexxlab

leave a Comment
