Характеристики светодиода Cree XM-L T6

Бывшие недавно в лидерах, мощные светодиоды Cree XLamp серии XP плавно сдают позиции, уступая путь более совершенным экземплярам серии XM-L и XM-L2. Новым чипам удалось преодолеть очередной рубеж яркости, благодаря чему светодиоды XM-L первого и второго поколения от компании Cree быстро были приняты на вооружение ведущими производителями современной осветительной аппаратуры. Не смотря на то, что первое поколение светодиодов XM-L было выпущено в далеком 2011 году, чип получился настолько удачным, что по-прежнему остается востребованным. Наиболее известным представителем семейства XM-L первого поколения стал светодиод группы T6. Обладая высокими техническими показателями, излучающие диоды XM-L T6 являются прекрасным решением для конструирования осветительных изделий.

Основные характеристики

Кристалл светодиода XM-L имеет размер 5х5 мм и визуально крупнее предшественника из семейства XP. Его отличительная черта — подложка зелёного цвета. Данное семейство светоизлучающих диодов имеет высокую светоотдачу с типичным значением теплового сопротивления 2,5°C/Вт. При рабочем токе потребления 700 мА номинальное падение напряжения – 2,9В. Полусферическая линза высотой 3,02 мм обеспечивает угол рассеивания 125°.

Параметры светового потока

Важнейший параметр любого светоизлучающего диода – световой поток. Компания Cree измерила реальные значения минимального светового потока XM-L при токе в 700 mA и температуре окружающей среды 25°C. Также, для справки, приведены расчетные значения при токе в 1000, 1500 и 2000 mA.

Нагрев кристалла светодиода неизбежно ведет к уменьшению яркости. К примеру, нагрев до 75°C ведёт к падению яркости на 10%.

Компания Cree ранжирует значения светового потока в зависимости от группы и цветовой температуры. На данный момент в серии XM-L существует 9 групп. Наименьший поток света имеют кристаллы группы S4 (164 лм), а наибольший – у U2 (300 лм). Наиболее распространенными являются светодиоды группы T6, которые имеют минимальный световой поток в 280 люмен при токе в 700 mA. LED XM-L T6 отлично зарекомендовали себя как в организации искусственного освещения крупных коммерческих объектов, так и в конструировании ручных фонариков. Их выпускают в холодном и нейтральном белом цвете в диапазоне цветовых температур от 5000 до 8300°K.

Цветовые бины группы T6 и наборы поставки

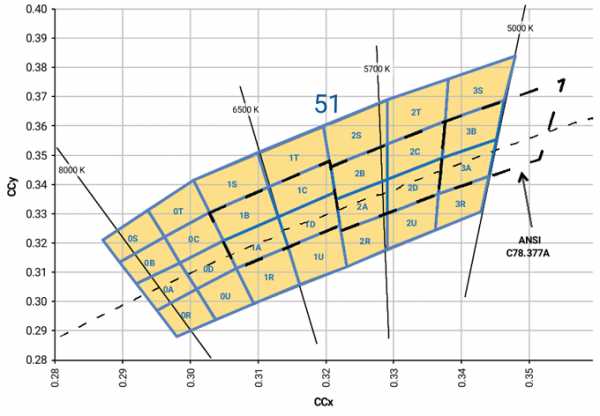

Бин светодиода – это неделимая область на диаграмме цветности МКО-1931. Необходимость введения понятия «бин» возникла из-за того, что с помощью цветовой температуры (Тцв) невозможно выполнить точную градацию источников света. Необходимость в более дискретном подходе при делении белых светодиодов, привела к появлению нового стандарта цветности ANSI С78.377А. Стандарт предусматривает 8 бинов Тцв с указанием допустимых отклонений во всем пространстве белого света на диаграмме цветности МКО-1931. Разница цвета в приделе областей бинов ANSI С78.377А легко заметна, поэтому крупные производители светоизлучающих диодов дополнительно разделяют каждую область на несколько частей.

Компания Cree имеет свой вариант стандартизации цветности, основанный на стандарте ANSI С78.377А. Заказ светодиодов у компании Cree только с определенным бином не возможен, связано это с малым размером бинов и технологическими трудностями при массовом производстве. Разработчик поставляет светодиоды XM-L в наборах, каждый из которых включает в себя несколько бинов. Узнать включенные в набор бины можно по двум символам в конце кода комплекта.

Для LED XM-L T6 существует 6 наборов поставки: 50, 51, 53, E1, E2 и E3. Комплект E3 дополнительно указывает на нейтральный тон свечения светодиодов, остальные указывают на холодные оттенки. Например, комплект поставки E1 может содержать 4 бина. Другими словами, если в коде набора указан комплект Е1, то тональность включенных в него светодиодов будет соответствовать только 4 бинам (1A, 1B, 1C, 1D).

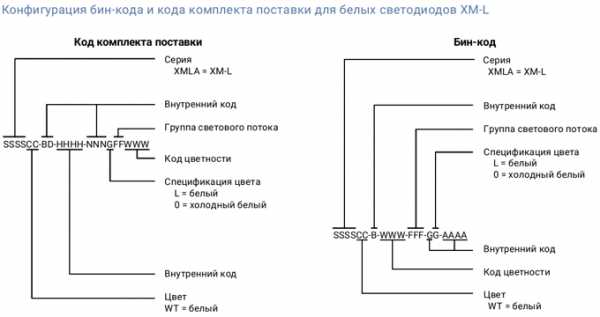

На упаковку оригинального продукта от Cree обязательно наносится бин-код и код комплекта поставки. Ниже представлена его конфигурация для светодиодов из серии XM-L группы T6.

Читайте так же

ledjournal.info

Мегавелофара на 5 светодиодах Cree XM-L T6

Здравствуйте, друзья! Сегодня поговорим о велоаксессуарах, ведь сезон уже можно считать открытым. Самыми важными из них являются средства, повышающие безопасность движения. Самое-самое главное это велошлем. Его советуют приобретать в оффлайновых магазинах, с примеркой по месту. Вторым по счёту будет велоосвещение. Головная фара/фонарь и задний фонарь являются обязательными для безопасного движения в черте города и тем более за городом. Как раз их приобретать за бугром- мило дело, у нас в магазинах они продаются с наценкой в 2-3 раза.
Наткнулся я случайно на фару аж с 5ю светодиодами XM-L-T6, и стало мне очень любопытно её пощупать. Связался с Санни из DX и спустя просто огромное время (спасибо нашей родной почте) получил её для тестов.


Вот она, красавица. Хочу сразу обратить внимание, что в комплектации нет ни аккумуляторов, ни зарядника. Входное напряжение по паспорту 5.4~12 В, у меня были аккумуляторы на ~8.4 В, 2S2P из обычных 18650, с ними и будем проводить испытания.

Залезем внутрь, для этого надо открутить «корону». Между стеклом и короной проложено уплотняющее фосфорисцирующее колечко. На самом корпусе есть проточка с резиновым колечком. Силиконовая смазка при этом отсутствует. Микросхема, драйвер полевого транзистора, со спиленной маркировкой. Вполне может быть, что это и не драйвер, а операционник для рядом расположенных SMD светодиодов. Они, кстати, сообщают об уровне подаваемого напряжения и скажут о приближающейся кончине аккумулятора.

На обратной стороне прячется индуктивность, под ней- полевичок, и его небольшая обвязка. На плате драйвера присутствует маркировка YYTD84-05

Плата светодиодов приклеена к алюминиевому основанию на термоклей. Дополнительный прижим осуществляется через сами площадки диодов отражателем, для этого сделаны прокладки из белого пластика. Отражатель к основанию притягивается 2мя винтами. Глазастые уже поняли, что китайцы лукавят, называя эту фару XM-L-T6. В соответствии с этой спецификацией это уже XM-L2, которые являются следующей ступенькой эволюции серии XM. Об этом говорит наличие двух проводов внутри сборки и точечная перфорация подложки. Диоды эти более эффективны, чем предыдущее поколение, но вот какой BIN- не понятно.

Впаяемся в провод питания, измерим ток на максимальном режиме. Напряжение при этом на аккумуляторе составляет 8.1 В, получаем около 12 Вт. Скажем, 1 Вт осядет на преобразователе, значит в свет уходит 10-11 Вт. Отсюда сразу следует то, что диоды работают не на полной мощности. Но это и очень здорово. Кривая эффективности светодиода такова, что с ростом протекающего через него тока, его светимость увеличивается, но не так сильно как хотелось бы. Но при этом значительно растёт нагрев и, как следствие, его КПД снижается. Так что, с точки зрения простоты конструкции и здравого смысла, лучше поставить серию диодов и запитать их на половину мощности, чем их меньшее количество жарить на полную и пытаться как-то их охлаждать.

Для полноты картины, на среднем режиме ток составляет 0.3 А. Для старой фары, ссылка на которую будет позднее, эти величины составляют 1.3, 0.8 и 0.4 А

Батареи заряжены, можно начинать боевое сравнение.

Сравнивать будем фарами, с которыми мы с женой катаемся по ночам T6 XML-T6 3-Mode «1200-Lumen». Зарядка и аккумулятор используются от них же.

От велосипеда и штатива до стены здания примерно 40 метров. Фотоаппарат был в ручном режиме и на одних и тех же настройках на протяжении всех кадров.

1)T6 XML-T6, режим максимальный.

2)T6 XML-T6, режим средний.

3)T6 XML-T6, режим слабый. На всех режимах заметная ярка середина, и незначительная боковая засветка. Блин, я раньше думал что это отличная боковая засветка. Но дальше вы поймёте, как я ошибался.

4) 5 x Cree XM-L T6 3000lm, режим максимальный. Вот это блин шикарная боковая засветка!!!111. Я был в шоке, когда включил её в первый раз. Пучок широкий, заливающий, настоящий flood light!

5) 5 x Cree XM-L T6 3000lm, режим средний. Следующий режим снимать бесполезно, это очень раздражающий строб. Отличный режим для движения днём, автолюбители его издалека палят.

Примерно вот так выглядит дорожка с точки зрения велосипедиста.

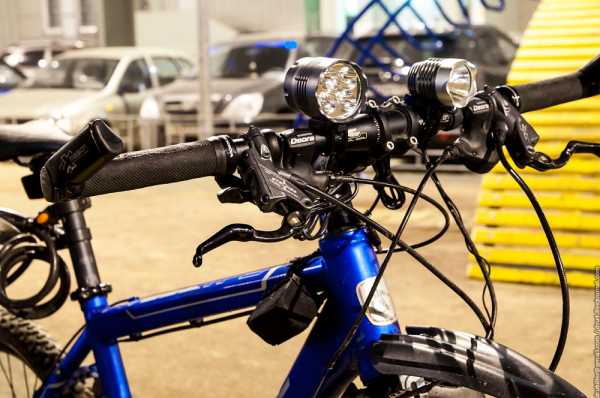

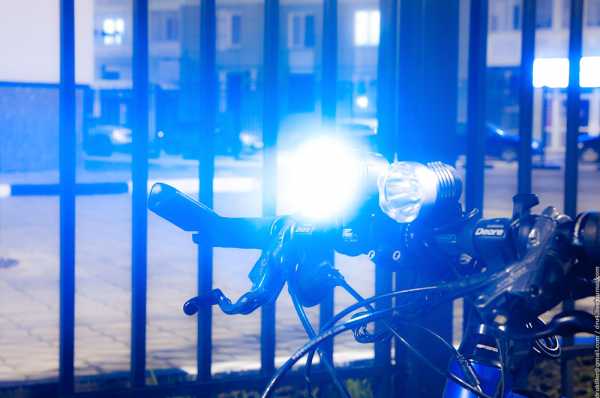

Фотографии в антураже.

Пора подводить итоги. Фара очень понравилась. Понравилась настолько сильно, прямо как когда я впервый раз пересел с фонаря на 100500 светодиодах на один с 3 ваттным светодиодом. Комфортно более чем. Единственное что, эта штука будет слепить встречных пешеходов и автолюбителей, так что её следует наклонять пониже, и при необходимости сразу выключать. Привыкайте, что водители будут дальним подмаргивать.

Из откровенных минусов то, что нет в комплекте зарядного устройства и аккумуляторов. Тем, кто покупает в качестве апгрейда- отлично, не нужно платить за то что уже есть. А тем, кто покупает с нуля, я бы посоветовал купить всё в сборе.

С почином меня, первый пост -))

mysku.ru

Сравнение и характеристики светодиодов Cree XM-L T6, XM-L2, XP-L

По сравнению с галогеновыми, ксеноновыми и лампами накаливания светодиоды Сree обладают целым спектром преимуществ:

  • Имеют более высокий уровень светоотдачи из расчета на каждый ватт энергии.
  • Устойчивы к вибрационному и механическому воздействию.
  • Длительный срок работоспособности.
  • Низкий расход энергии.
  • Миниатюрные габариты и экономичный дизайн.
  • Дают излучение как в теплых, так и в холодных границах спектра, а также свечение разных цветовых оттенков.
  • Дает максимальную отдачу светового потока непосредственно с момента включения, без периода разогрева.
  • Ширина светового луча может варьироваться от 15 до 180 градусов.
  • Использование низкого уровня напряжения во время эксплуатации.
  • Не нагревается в процессе работы.
  • Работают при больших температурных перепадах внешней среды.
  • Количество активаций светодиода не влияет на срок службы диода.



Характеристики Cree XM-L T6, XM-L2, XP-L

  • Светодиод Cree XM-L T6

Однокристальный диод с высоким КПД. Имеет стандартные для диодов этой серии размеры 5ммх5мм, высота 2,1мм и стандартное посадочное основание. Показатели мощности рабочего тока находятся в пределах от 700 до 3000 Ватт. Имеет высокий уровень светоотдачи порядка 120 люменов на каждый Ватт. Цветовая палитра излучения дает нейтральный и холодный белый свет от 5000 К до 8300 К. Угол рассеивания луча составляет 125°. Уровень рабочего напряжения колеблется в пределах 3 - 10 Вт. При максимальной температуре внешней среды + 15О снижение яркости светового потока составляет не более 15 - 20%.Xml T6 — весьма удачный по характеристикам экземпляр. Однако, довольно дорогой. Он подойдет тем, кто выбирает фирменное качество и ценит товар в том числе за бренд.

  • Светодиод Cree XM-L2

Твердотельный мощный диод нового поколения. Используется при производстве мощных аккумуляторных и ручных фонарей, велосипедных фар. Отличается от базовой модели XM-L серебристым цветом подложки. Имеет аналогичные исходнику размеры 5х5 мм и форму посадочного основания. Технологический отбор производится при температурном показателе переходности 85°C, это облегчает проверку характеристик прибора в процессе эксплуатации. Цветовая палитра излучения дает нейтральный и холодный белый свет от 2700 К до 8300 К. Коэффициент полезного действия по сравнению с исходной моделью увеличен на 15 - 20 %. Светодиод дает более выраженную интенсивность светового луча при меньшем теплоотведении. Светоотдача при базовых показателях тока 700 мА составляет 150 лм/Вт. Предельный показатель рабочего тока 3 А. По сравнению с базовой моделью xm-l яркость исходящего потока света этой модели была увеличена на 20%. Но при этом уменьшен теплоотвод. Что позволяет фирмам, производящим осветительное оборудование создавать меньшие по объему, но более яркие фонари.

  • Светодиод Cree XP-L

Модель XP-L отличается, по сравнению с диодами этой серии, минимальными размерами 3,45х3,45 мм при высоте 1 мм. При этом несомненным достоинством является высокая мощность - до 10 Вт. Линза светодиода XP-L практически аналогична XM-L, единственное отличие - усеченные боковые грани оптического элемента. Оптическая ось совместима с геометрическим центром корпуса, что значительно упрощает конструкцию вторичной оптической системы и обеспечивает их максимальную совместимость. Угол светового потока равен 125°. Посадочная площадка аналогична моделям XT-E и XP-G, что обеспечивает их взаимозаменяемость. Светодиод XP-L активно используется при производстве мощных фонарей такими брендами, как UltraFire, Police, Bailong, Nitercore, Olight, Imalent. Этот диод - весьма интересная новинка. Миниатюрные размеры при высокой производительности – его главная особенность. Может быть собран в довольно обширные матрицы.

Подведём итоги:

Из сравнения характеристик этих светодиодов мы можем отметить, что светодиод XM-L T6 является сейчас наиболее массовым диодом, с хорошими показателями светоотдачи к ватту и отличным соотношению цены и качества.
Светодиод XM-L2 уже более новое поколение, имеет такие же физические размеры на подложке, как и XM-L, при этом яркость исходящего потока света удалось увеличить на 20% еще и уменьшив его нагрев.
Серия светодиодов XPL - это самая лучшая разработка компании Cree на данное время.
Диод серии XPL даже визуально можно отличить от прошлых серий, это самый миниатюрный диод в своем классе, высокая плотность кристала позволяет повысить светоотдачу.
Во всех температурных режимах он демонстрирует лучшую эффективность в сравнении с поколением диодов XM-L2 до 7.5% и лучше справляется с высокими температурами.
Безусловно можно сказать, что за этим диодом, сочетающим минималистичный размер, большую мощность и высочайщую светоотдачу, будущее компании Cree.



Характеристики: XM-L XM-LT6 XM-L2  XP-L



Номинальный световой поток (Люмен)



164-300



290



200-320



200-420



Мощность (Вт)



2



2



2



2.2



Рабочая температура (градусов)



От - 40 до + 85



От - 40 до + 150



От - 40 до + 90



От - 40 до + 120



Сила номинального тока (мА)



700



700



700



1050

Светоотдача на примере отдельных бинов диода

XM-L U2  (300 лм на токе 700 мА)

XM-L T6  (290 лм на токе 700 мА)

XM-L2 U2 (320 лм на токе 700 мА)

XP-L V2     (420 лм на токе 1050 мА)



Размеры  (мм)



5 x 5



5 x 5



5 x 5



3,45 х 3,45



Угол светового потока (градусов)



до 125



до 125



до 125



до 125



Индекс цветопередачи (Ra)



70 - 90



70 - 90



70 - 90



70 - 90



Топовые фонари представленные на нашем сайте, выберите модель и нажмите на фото





underbuy.ru

Обзор фонаря UltraFire XML-T6

В этом обзоре рассмотрим недорогой китайский фонарик с магазина TinyDeal: UltraFire XML-T6. Лот называется «5-mode 1200-lumens Cree XML-T6 LED Flashlight for Outdoor FLD-144539». Что в переводе на русский язык означает 5 режимный фонарик на светодиоде Cree XML-T6 с мощностью светового потока 1200 люмен. Стоимость составляет чуть более 10$.

Фонарик пришел в невзрачной белой упаковке, на которой был только цифровой штрихкод и артикул товара: FLD-144539.

Заявленные характеристики:
Светодиод: Cree XML-T6
Мощность светового потока: 1200 люмен
5 режимов: слабый, средний с сильный свет, стробоскоп, SOS
Рабочее напряжение: 3.6-4.5В
Питание от одного аккумулятора 18650
Прочный корпус из алюминиевого сплава
Масса: 97г.
Размеры: 118 x 34 x 34 мм

В полностью выдвинутом виде длина фонаря составила 137мм. В свернутом виде (максимально широкий угол освещения) — 125мм. Диаметр самой широкой части корпуса соответствует заявленным, т.е. 35мм.

Фонарик достаточно эргономичен и удобно сидит в руке. Корпус сделан из алюминия, каких-либо люфтов не замечено.

Приступим к разборке фонаря.

Материал линзы — пластик. Ширина угла освещения формируется путем увеличения фокусного расстояния, что достигается при помощи прокручивания фонаря.

В режиме X1 — самый узкий луч (квадратный). А в режиме Х2080 — самый широкий угол луча. Чтобы пройти от режима Х1 к режиму Х2080 надо сделать три оборота.

Фонарик имеет 5 режимов работы:
1. Сильный свет.
2. Средний свет.
3. Слабый свет.
4. Стробоскоп.
5. SOS.

Неудобно то, что при выключении, а затем повторном включении фонаря, режим работы переключается на следующий. И так по кругу. Т.е. если вы выключили фонарь, находящийся в режиме слабого свете, то при следующем включении он перейдет в режим стробоскопа. И чтобы переключить его опять в режим «слабого света,» то необходимо 4 раза не до конца нажать кнопку.

Кнопка включения/выключения и смены режима работы силиконовая, находится в тыльной части корпуса. Тип кнопки — обратная/электронная, т.е. включение/выключение происходит после отпускания кнопки. Для смены режима работы фонаря достаточно не до конца нажимать кнопку.

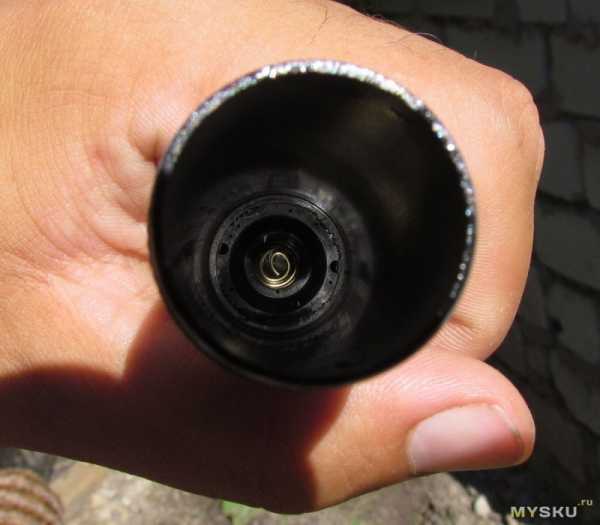

В алюминиевом корпусе задней части фонаря, механизм кнопки с пружиной для батареи сидят достаточно плотно и не выдавливаются из корпуса при сильном нажатии на кнопку включения, как это было с фонариком UltraFire E17.

На завинчивающей крышке батарейного отсека есть уплотнительное резиновое кольцо.

Отражатель — плоский, металлический, сверху прижимается шайбой. Между платой светодиода и отражателем стоит прозрачная изолирующая прокладка.

Итак, мы планомерно подошли к основному элементу любого фонарика — к источнику светового излучения. В спецификации, да и в названии фонаря указано, что используется светодиод Cree XML-T6. Однако разобрав фонарик там был обнаружен светодиод Cree XML-U2.

Энергоэффективность светодиодов семейства XM-L составляет 100 лм на 1 Ватт. Страница светодиодов XM-L на сайте производителя Cree: http://www.cree.com/LED-Components-and-Modules/Products/XLamp/Discrete-Directional/XLamp-XML

Выше приведена таблица для сравнения светодиодов T6 и U2. Как видим светоотдача U2 немного больше, так что то, что вместо светодиода XML-T6 установлен светодиод XML-U2 скорее можно отнести к достоинствам, а не к недостаткам.

По спецификации фонаря световой поток составляет 1200 лм, но из даташита на светодиоды XML видим, что данное семейство не может обеспечить такой световой поток. Отсюда вывод, что указанный световой поток в 1500 лм (а в некоторых магазинах я встречал и 2000 лм) не соответствует действительности.

Плата светодиода на мой взгляд имеет хороший теплоотвод, который снизу всей поверхностью соприкасается с корпусом. Это хорошо видно на нижней фотографии.

В плате управления установлен P-канальный MOSFET-транзистор APM9435, даташит и параметры которого можно посмотреть здесь.


Приступим к тестам энергопотребления и замерам освещенности.

Освещенность, сильный свет: 360 люкс
Освещенность, средний свет: 200 люкс
Освещенность, слабый свет: 120 люкс

Потребление тока, сильный свет: 0.7 Ампер
Потребление тока, средний свет: 0.3 Ампер
Потребление тока, слабый свет: 0.11 Ампер

Все замеры производились в полной темноте на расстоянии 1 метра.

Освещенность на расстоянии 10 см без линзы составила 3600 лк, с линзой — 9000 лк.

В полностью выключенном режиме ток нулевой, т.е. фонарь не потребляет энергию аккумулятора.

Измеренный спектр излучения:


Фонарик для обзора был предоставлен интернет-магазином TinyDeal

mysku.ru

Огни заднего хода на основе светодиодов CREE XM-L T6 — Honda Prelude, 2.0 л., 1999 года на DRIVE2

В непреодолимом желании подсветить все и вся ультра яркими светодиодами решил и тут поэкспериментировать, свой салонный свет я уже раза 3 точно переделал, и как только нахожу какие то новые яркие светодиоды покупаю их и все заново делаю). Ксенон даже не пытался поставить в задний ход, помоему это бред полный, пока он разгорится уже десять раз запоркуешься, а тут включил и все сразу на полную катушку.
Ну и нафига я этим вообще занялся, во первых просто интересно что за светодиоды такие и как они светят, во вторых действительно ночью стало удобнее парковаться, даже по бокам очень хорошо все подсвечивается, ну и в третьих это прикольно смотрится, когда в заднем ходе стоят ни какие то унылые лампы накаливания или дешевые светодиодные лампы от которых тока декоративный белый свет))
Так, теперь материалы. сам светодиод фирмы CREE XM-L T6 и драйвер для него, можно купить это по отдельности но я нашел в такой удобной сборке для фонарика, там уже стоит светодиод и драйвер, цена такой сборки на ибей 14 долларов с доставкой, если покупать по отдельности выходит почти одинаково. Старая лампа из SMD светодиодов в стоп сигнал, поясню почему я на неё все это дело креплю. Когда я их устанавливал сразу на разъем получалось что в заднем плафоне светилась точка, то есть светом внутри не заполнялся сам квадратик, мне как то это не нравилось, и решил сделать такую двойную сборку, SMDшки служат как бы для заполнения, а CREE уже дает основной свет. Ну все это припаиваем, монтируем, сажаем на термоусадки и получается вот такая хрень

может не очень красиво, но оно все равно внутри стоит.
До этого у меня стояли готовые светодиоды, но там были вместо Т6 припаяны Q5, той же фирмы CREE, и то я переделал, потому что китайцы туда поставили R4, хотя в описании были Q5, так же в их конструкции есть линза, которая собирает свет, но уменьшает угол свечения, но фото видно что за машиной свет почти одинаковый, но по углам его практически нет, поэтому T6 естественно лучше, но у них очень большой недостаток, не бывает чудес, и чтобы получить такую яркость нужен большой ток, поэтому они очень сильно греются, и лучше конечно их крепить на радиатор для отвода тепла, но так как место там ограниченно это проблематично, единственное задний ход не горит постоянно, поэтому сейчас пока езжу тестирую и смотрю сколько они у меня так продержатся, если все будет нормально так и оставлю, если нет буду думать о отводе тепла. Ну и сравнительные фото прилагаются, все фото были сделаны с одинаковой выдержкой естественно.

Слева сама сборка с отражателем, его я снял чтобы увеличить угол свечения

Выпоял SMD светодиоды чтобы освободить площадку

Для сравнения я взял старую лампу накаливания на 21ватт готовую сборку с Q5 и линзой.

Лампа накаливания вид назад.

CREE Q5 с линзой вид назад

CREE T6 вид назад

Лампа накаливания правый борт от машины

Q5 правый борт от машины, очень хорошо видно как линза уменьшила угол.

T6 правый борт от машины/

Так фото сзади, особо ничего не понятно, просто яркое пятно))

Выше писал про "заполнение" квадратиков светом, днем более заметно что я имел ввиду))

www.drive2.ru

Поддельные Cree XML T6 от Honglitronic

Просматривая рекламу различных светодиодных ламп перешёл на сайт Hoglitronic, который производит большое количество моделей светодиодов. Сразу же заметил модель очень похожую на Cree XML, мощностью 5 ватт.

Недавно ко мне обращался читатель, у которого фонарик оказался на подделке Cree. Поддельный Cree не был похожим на Latticebright, но он очень был похож на Хонглитроник. Latticebright обычно плату с диодом маркируют нанося 2 буквы LB. Если вы нашли эти буквы рядом с диодом, значит у вас не настоящий КРИ. Если покупка сделана на Aliexpress, и вам его продали как оригинал, открывайте диспут и просите половину денег назад.

Чаще всего используются в:

  • аккумуляторных фонарях;
  • светодиодных лампах для автомобиля;
  • светодиодные балки для авто;
  • фары рабочего света;

За такие публикации меня не любят половина китайских продавцов и заводов. К тому же я помогаю отечественным компаниям разбираться с китайскими заводами, которые впаривают им низкокачественные светодиоды или подделки по цене оригинала.

Содержание

  • 1. Характеристики С5050
  • 2. Неизвестная подделка Cree
  • 3. Характеристики Hoglitronic

Характеристики С5050

Хонглитроник С5050

Модель от Honglitronic имеет маркировку  C5050-GQ, полная  C5050K1W5AB. Благодаря внешнему сходству они применяются в светодиодных велофарах, в светодиодных автолампах, аккумуляторных фонариках. Кроме внешнего сходства ни чего общего с оригиналом нет. Бренд Cree, это синоним надежности, долговечности, лучшего качества. Таким образом обычный китайский светодиод превращается в один из самых лучших в мире, но только в воображении  обманутого покупателя.

Технические характеристики заявлены приличные, но как всегда они мухлюют и недоговаривают. Чтобы сравнение было более равноценным, рассчитаю по графикам параметры для Honglitronic при нагреве до 85°.В таблице рассматриваем светодиоды с цветовой температурой от 5000К и 7500К. Это дневной свет, переходящий в холодный.

Оригинал Cree XM-L Honglitroinic C5050 Honglitroinic C5050
Параметры указаны для температуры кристалла 85° 85° 25°
Номинальная мощность 2 Вт 4,8 вт 4,8 Вт
Световой потока 280 люмен 360 – 380 лм/вт 425 — 450 люмен
Цветовая температура 5000К 7500К 7500К
Индекс цветопередачи CRI 70 70 70
Эффективность 140 лм/вт 75 лм/вт 89 лм/вт
Нагрев кристалла, макс 150° 120° 120°

LED диод от Хонглитроник при равных условиях нагрева кристалла до 85° лишь немного превосходит Cree, на 80 люмен. При этом мощность  потребления выше на 250%. А эффективность  люмен/ватт ниже в 2 раза, 140 лм/вт против 75 лм/вт. Учитываем, что этот показатель у Хонглитроник достигнут при 7500К, то есть выше на 2500К чем у Cree. Это очень холодный белый свет, с ярко выраженным голубым оттенком.

Пример модельного ряда Хонглитроник

Китайцы всегда любят преувеличивать характеристики своих светодиодов, поэтому я не верю заявленным характеристикам. Настораживает  то, что температура нагрева кристалла указана до 150°, а характеристики приведены при  25°.  А график зависимости светопока  от нагрева приведён только до 85°. По соседнему графику зависимости тока от градусов видно, что максимум 120°, эта цифра ближе к реальности. Показатель максимального нагрева до 120° реальный, у других подделок китайских производителей он тоже равен 120°.

Чем ниже индекс цветопередачи и выше цветовая температура, тем больше световой поток можно получить от светодиода.

Не все подделки точно копируют внешний вид оригинальных светодиодов. Есть просто похожие модели, у которых главное отличие, это размер кристалла, покрытого желтым люминофором. У  похожих подделок  он меньше. У оригинала углы доходят до края круглой силиконовой линзы. Подделка от Honglitronic выделяется маленьким кристаллом. Это не означает,  что у них все подделки с таким размером кристалла. Они могут выпускаться и с большим кристаллом, типа размер XL.

Неизвестная подделка Cree

В последнее время ко мне стали обращаться с просьбой опознать подделку светодиодов Cree. Логотип напоминает птичку в круге, и надпись GK.  Таких никогда не встречал и поиск не дал никаких результатов. Может вы знаете кто их производит. Отличаются очень маленьким кристаллом, который покрыт желтым люминофором.

Характеристики Hoglitronic

Чтобы характеристики приравнять к настоящим Cree, они накрутили все возможные параметры, которые приведены при 25°, а не 85°. При нагревании они снижаются на 20%.



led-obzor.ru

Светодиодный фонарик UltraFire Cree XML T6

Всем привет!

Многолетняя любовь к велосипеду толкает на новые покупки) Иногда мне кажется, что это не велосипед, а машина, которая требует постоянных капиталовложений: -) Но не все так печально. Я купил фонарь 🙂

Предыстория:
Катаясь с друзьями ночным городом, улица которого, к сожалению, не везде освещены, я раз за разом задумывался, что пора поставить на руль нормальный фонарь, дабы быть застрахованным от возможного открытого люка, или еще чего, на что можно наехать в темноте.

Я смотрел разные модели, размышлял. Свет с динамо-машиной меня как-то «не вставляет». Потом нашел крутую фару на 4 диода, но она, зараза, дорогая почти $50 и питается от power-bank. Идея таскать с собой еще павер-банк меня как-то не впечатлила. Смотрел еще и велосипедные фонари, но пластмассово-резиновый корпус на фото корявенький и доверия не внушил, хотя и крепится на свой кронштейн к рулю, что хорошо.

В итоге я решил взять обычный фонарь, который носят в руке и к нему отдельно купить крепеж, а также чехольчик. Зато я буду знать, что это надежный фонарь в металлическом корпусе, и он не будет однофункциональным предметом – им можно пользоваться и без велосипеда.

Выбрал модель XML-T6 от Ultrafire, о которой начитался хороших отзывов. Модель старая, по-моему еще 2014 года, но судя по рассказам людей, зарекомендовала себя прилично.

Покупку совершил на сайте магазина Gearbest, который в описании товара указывает, что комплектует фонарь двумя аккумуляторами 18650 от Ultrafire на 3000 мАч и зарядкой для них.

Доставка: покупка была совершена 20 июня и получена 4 июля.

Упаковка: Ранее не покупал в Gearbest, как тут принято паковать не знаю, у меня это был пакет, в котором находился картонный ящичек. Внутри ящичка я обнаружил пупырчатый пакетик, внутри которого были две мятые картонные коробочки – с фонарем и зарядкой и аккумуляторами.

Еще есть бумажка:

Вроде запаковано надежно, однако:

— Саму тонкую мятую картонную упаковку фонаря XML-T6 я сразу сравнил с упаковкой обозреваемой мной ранее лампой BlitzWolf BW-LT3 – у них она была куда поплотней и красивее. Считаю, что Ultrafire нужно поучиться в изготовлении упаковки или выборе поставщика у BlitzWolf: -)

Упаковка BlitzWolf BW-LT3

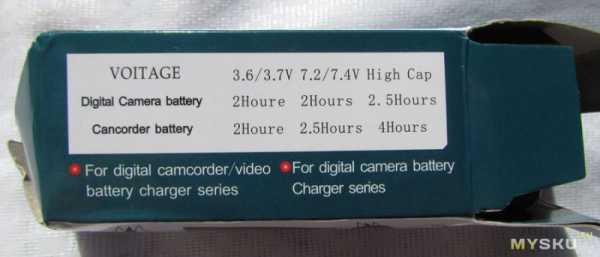

— В новой зарядке для аккумуляторов (также в тоненькой картонной упаковке) при пристальном первом осмотре я обнаружил трещину в пластике возле контакта.

Честно говоря, пластик, из которого она изготовлена у меня не внушает доверия, и «прыжки с высоты» ему противопоказаны. Он мне напомнил дешевые некачественные китайские игрушки, коими завален наш рынок. Они ломаются либо в первый день покупки либо до покупки….)

Учитывая такое качество и трещину, я не рискнул вскрыть его и показать Вам внутренность, опасаясь, что он хрустнет у меня в руках. Впрочем, эта штука довольно популярна, и я думаю, многие ее уже вскрывали и при необходимости можно фотку найти. Зарядка имеет красненький индикатор.

То ли я виноват и не предупредил сам, то ли магазин забыл положить – в посылке я не обнаружил переходника с американской вилки на родную для моих краев. Так что, если будете брать – наверное пишите наперед продавцу, какая вилка Вам нужна. Но у меня такой переходник есть, через него я заряжаю аккумуляторы фотоаппарата Canon.

P/S люди, купившие, также жалуются на отсутствие переходника

Вторая вещь комплекта – 2 литии-ионных аккумулятора Ultrafire TR 18650 3000 mAh 3.7 V. Они здесь в обзорах встречаются часто, ними не удивишь. Новенькие, заряженные не знаю на сколько, в пленке. В зарядку и к фонарю подходят: -)

И собственно сам фонарь: металлический, холодный, тяжеленький, отлично лежит в руке.

Кроме картона фонарь также был упакован в пакетик. В фонарь уже вставлен ремешок.

Раскрутив фонарь, я обнаружил внутри кейс под 3 батарейки, а белая пластиковая трубка для фиксации аккумулятора была отдельно

Магазин дает следующие характеристики:

  • (Диапазон в люменах) Lumens Range: >1000 Lumens
  • (Световой поток) Luminous Flux: 1600 Lm
  • Тип батареи: 1 x 18650 or 3 x AAA battery
  • Режимы: 5 (High > Mid > Low > Strobe > SOS)
  • Зум: есть
  • Функции: ходьба, ночная езда, исследование, экстренные ситуации
  • Водонепроницаемость: IPX-65 Standard Water Resistant
  • Материал корпуса фонаря: износостойкий алюминиевый сплав 6061 — Durable 6061 Aluminum Alloy
  • Вес изделия: 0.200 kg
  • Размеры (Длина x Ширина x Высота): 13 x 3 x 3 cm / 5.11 x 1.18 x 1.18 inches
  • Комплектация: 1 x UltraFire фонарь, 2 x 18650 батареи, 1 x зарядка батареи, 1 x AAA батарейный кейс
Мне сразу понравилась его большая, резиновая, рифлёная кнопка на которую помещается вся подушечка моего большого пальца. На нее удобно жать и не нужно ее искать в темноте. Дизайнеру зачет!

При выборе данной модели, кроме отзывов, я отталкивался наличием у него зума и трех разных режимов яркости, что для запланированной мною езды на велосипеде, по моему мнению, как раз идеально.

В местах, где фонарь можно раскрутить — имеются резиновые кольца. В описании на сайте магазина указано, что он водонепроницаемый. Проверять его на пропускание воды у меня потребности не было.

На корпусе есть следующие надписи:

В разобранном виде:

Фонарь имеет 5 режимов:

  • максимальный
  • средний
  • приглушенный
  • стробоскоп
  • SOS (показывает сигнал SOS)

Движущаяся часть головки позволяет зуммировать радиус луча

Вчера катался ночью по лесу с друзьями — отличный полигон для испытания фонаря по моей задумке. Дорогу впереди велосипеда он освещает хорошо. Я остался доволен приобретением. Благодаря зуму есть разные угли луча:

Так работают 3 режима яркости (извиняюсь за фото, фотоаппарат не дружит с ночной съемкой)

Подведу итоги:

Минусы:
— некачественная зарядка для аккумуляторов
— отсутствие вилки-переходника

Плюсы:
— нормальная цена за такую комплектацию
— хороший недорогой фонарик
— 5 режимов работы
— прочный корпус

mysku.ru

alexxlab

leave a Comment
