Делаем бутерброд Sim+MicroSD для смартфонов с гибридным слотом

Современные производители смартфонов стараются следовать принципу «тоньше, легче, мощнее», но также дать пользователям то, что они хотят – наличие в аппарате двух сим-карт и внешней карты памяти. Но делать в корпусе лишние отверстия совсем не эстетично, поэтому вендоры изобрели компромиссное решение – гибридный слот. Вы можете использовать либо 2 Sim, либо 1 Sim и 1 MicroSD. Но это, опять же, неудобно!

Благо, можно объединить симку и флешку с помощью фена, ножа, клея и напильника. Операция занимает 5 минут, но советуем заниматься модернизацией, только если вы уверены в собственных силах и не боитесь повредить аппарат или вывести из строя карточки.



Предупреждение:



Данная инструкция не является руководством к действию. Администрация ресурса не несет ответственности за то, что вы делаете со своим смартфоном или планшетом.



Подготовка



Рекомендуем потренироваться на одной-двух ненужных Sim. Правильно отклеить и зашлифовать её не всегда выходит с первого раза.



В целом, процесс не сложный. Сначала вложите карточку на её законное место и сделайте карандашом отметки на слоте. Они нужны, чтобы понимать, как приклеить симку. Также поставьте точку в уголку, который соответствует срезанному краю пластика (отмечено красным кружком на фото).





Теперь извлеките карту, положите её на поверхность, несильно прижмите и прогрейте феном минуту-две. Пластик станет мягким. Важно не перегреть, иначе испортите чип.





Дальше действовать нужно быстро, поскольку карта остывает. К сожалению, из-за скорости действий фото вышло смазанным, но суть проста. Зафиксируйте карту и загоните тонкий острый предмет (можно использовать канцелярский нож) между пластиком и контактной площадкой. Уверенными, но аккуратными движениями срезайте чип с контактами.





Если все прошло успешно, карточка будет выглядеть так. Пластик пока не выбрасывайте, он может понадобиться для восстановления Sim у оператора.

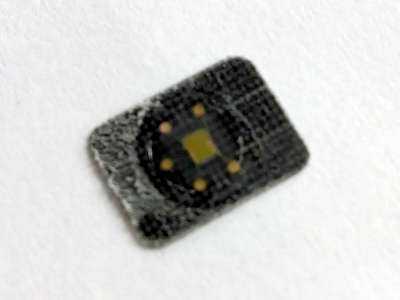

Вам нужно сточить лак (обведено красным на фото) на чипе почти до состояния ровной поверхности, но не повредить электронный компонент. Лучше всего использовать напильник или точильный камень для ножей. Потренируйтесь на ненужной карточке, а затем обрабатывайте рабочую.





Успешный результат выглядит так.





Рекомендуем вставить нашу контактную площадку в старый телефон с открытым слотом под батареей, «прикинув» места соединения контактов с ламельками сим-приемника. Если есть ловит, можно приступать к финальной фазе операции.



Клеим



Вложите  в гибридный слот карту памяти, нанесите на неё несколько капель суперклея. Некоторые используют двусторонний скотч, но нам дорога даже десятая доля миллиметра толщины, поэтому лучше клей.





Ориентируясь по отметкам (карандашом на слоте), положите Sim на флешку. На полминуты несильно прижмите пальцем, чтобы она хорошо приклеилась. Результатом станет красивый бутерброд.





Теперь можно вставить конструкцию в телефон и спокойно пользоваться двумя симками с флешкой одновременно. Вставляйте аккуратно. Вы рискуете повредить контакты сим-приемника в телефоне и получить дорогой ремонт. Если слот совсем не хочет заходить, значит лак сточен недостаточно – отрывайте карту, вооружайтесь напильником и клейте заново.



Возможные проблемы



  • Слот не вставляется – слишком большая толщина. Нужно сточить или отказаться от идеи.
  • Телефон не видит Sim – чип поврежден. Восстанавливайте карту у оператора и попробуйте поставить её без бутерброда.
  • Если Sim не видит все равно – повреждены контакты в телефоне, требуется ремонт в СЦ с паяльной станцией, новым сим-приемником и квалифицированными мастерами.
  • Не видит MicroSD или просит отформатировать – не достают контакты либо карта повреждена. Для проверки отклейте Sim и поставьте флешку.
  • Все равно не видит MicroSD – карту в утиль. Скорее всего, вы пробовали стачивать её либо сильно прижали пальцем, когда клеили. Пластик очень тонкий – флешку легко повредить без возможности восстановления.



Надеемся, что операция прошла успешно, а вы пользуетесь бутербродом в смартфоне с гибридным слотом!



tapker.com

Как сделать бутерброд NanoSim+MicroSD в универсальный слот, фото, видео, своими руками

Что такое универсальный слот в смартфоне?

Это слот который содержит место под две карты SIM, либо SIM+RUIM мобильных операторов, однако одна из SIM карт может быть заменена на карту памяти MicroSD.

В нашем случае это смартфон Xiaomi Redmi 3 универсальный слот которого предназначен для следующих вариантов установок карт:

  1. Micro RUIM + Nano Sim;
  2. Micro Sim + Nano Sim;
  3. Micro RUIM + MicroSD;
  4. Micro Sim + MicroSD;
Но существует колхозный вариант, т.е. бутерброд — это когда Nano Sim карта ложится на MicroSD карту памяти, однако нужно применить напильник.

Попробуем рассказать и показать как делается этот самый «бутерброд» для универсального слота, а так же выскажем свое мнение о результате.

Первое — это нужно отделить контактную группу SIM карты от пластикового корпуса, я буду делать это при помощи паяльной станции, можно использовать строительный фен, кто-то греет на утюге, а кто-то и зажигалкой.

Третья рука нам в помощь:

Паяльная станция у меня выставлена на 215 градусов:

Обильно греем пластик с обратной стороны контактной группы, как я понял чипы достаточно устойчивы к перегревам, но и жарить их огнем не стоит:)

Прогреваем и не спеша отделяем контактную групп от пластика при помощи канцелярского ножа:

Провели работоспособность Nano Sim карточки в телефоне, расположив контактную группу по образцу:

Использовали картонку и 2-х сторонний скотч как подложку, вместо сдутого пластика:

Все работает и теперь приступаем к созданию «бутерброда»:

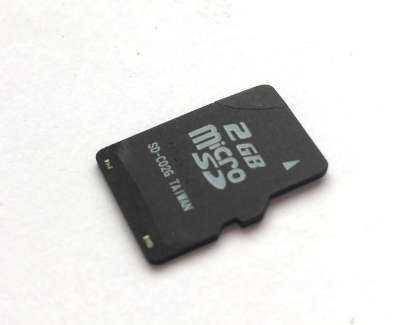

Иногда требуется убрать ступеньку на MicroSD карте, срезаем ее надфилем:

По факту срезать ступеньку для смартфона Redmi 3 не нужно, в слоте есть вырез под нее.

Теперь очень аккуратно, при помощи того же надфиля, снимаем слой клея на чипе, очень аккуратно и постепенно, т.к. срезать контактные проводки очень легко:

Контактную группу Nano SIM карты клеим при помощи тонкого двустороннего скотча к карте памяти MicroSD, можно при помощи супер-клея, но тогда желательно защитить простым скотчем контакты карточек от попадания клея:

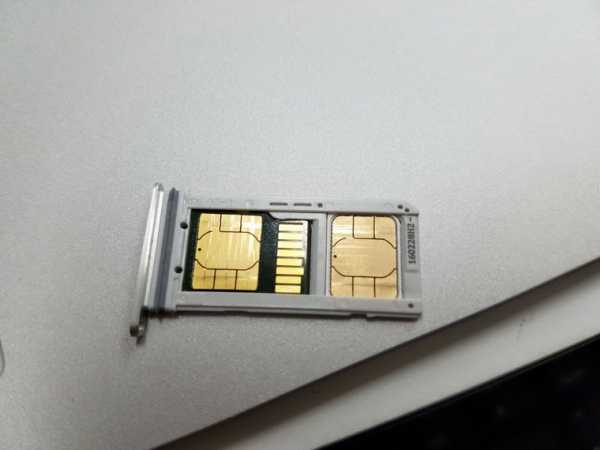

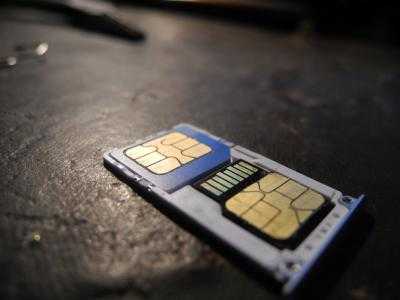

Готовый бутерброд NanoSIM + MicroSD:

Проверяем работу карточек в смартфоне и если карта памяти не видна, нужно либо залудить паяльником контакты карточки памяти, либо просто наклеить тонкую полоску изоленты с обратной стороны, чтобы контакты стали чуть выше.

От себя хочу добавить, процедура достаточно сложная и результат сомнительный, хотя и все заработало.

Мало того что можно испортить карты, так этот «бутерброд» имеет все шансы сломать универсальный слот, при его выемке, а также плохой контакт может оставить Вас без важных фото или видео.

Выбор за Вами, все операции Вы проделываете на свой страх и риск.

legnum.info

alx78 › Блог › Xiaomi Redmi 3S, как сделать «бутерброд» из карты памяти и Сим карты. Проблемы подключения по USB+ несколько полезных ссылок и обзоров

Неожиданно случилось так, что я стал обладателем сего чуда из поднебесной 4pda.ru/devdb/xiaomi_redmi_3s . А неожиданно, потому как менять свой старый, добрый и сверхнадежный Alcatel OT997D 4pda.ru/devdb/alcatel_ot_997d я вообще не собирался, но перед предложением 8ми ядер, 2 гигов оперативки и 16 внутряшки, размером в 5 дюймов и с батареей на 4100 mAh всего за 6300 не устоял. Про сам телефон уже написано достаточно и на 4PDA и обзоры в ютубе есть:
Вот тут можно найти ответы на многие вопросы:
miui.su/xen/forums/425/
4pda.ru/forum/index.php?s…76&st=16800#entry54337102
А вот просто обзорчик:

~Теперь о главном, кто уже сталкивался, тот знает, что 16 гигов внутренней памяти это ни о чем. Лоток телефона поддерживает только либо 1 карту Мини Сим+ SD карту, либо 2 сим карты, при чем одна из них микро Сим. У меня 2 симки, которые нужны мне постоянно и памяти я хочу побольше.
Поэтому лезем на ютуб и смотрим подобные видео:


От себя добавлю, что действительно нужно вначале поэкспериментировать «выжигать» симку и у разных операторов разный по прочности пластик. Ничего сложного тут нет, я ставил опыты над замененными симками. Весь мой инструментарий в принципе показан на фото: Симка, SD карта, лоток, зажигалка, кусачки для ногтей, пилка для полировки ногтей, пинцет (им удобно скручивать пластик с симки), Суперклей (гель), скотч (желательно Шотландский)).
Сам процесс выглядит так:

1. Вначале примеряем все в лотке, отмечаем как лежит симка, делаем риску на краю где у симки срез, чтобы не перепутать.

Полный размер

Примеряемся

2. Берем аккуратно кусачками симку с края, прокаливаем ( не сжигаем, а именно подогреваем пластик) и пинцетом постепенно его снимаем.

Полный размер

Начинаем

Полный размер

Выжигаем

3. Заклеиваем скотчем контакты на карте и клеим симкарту так же контактами на второй кусочек скотча.

Полный размер

Контакты

4. У моей карты чип был залит смолой, поэтому аккуратно сравниваем площадку пилкой для ногтей, заранее похищенной у жены, подруги, домработницы, сестры, мамы, маминой сестры (нужное подчеркнуть), стачиваем это покрытие приблизительно до ровной и тонкой площадки. Я точил неспеша, пока сам чип не стал виден отчетливо, так же стали видны дорожки ведущие к нему, площадка стала более менее ровная и очень тонкая, до самого чипа я не доточил, боясь повредить.

5. Примеряемся как это все будет лежать, SD карту я прилепил скотчем по контактам к бумаге на которой все клеил, так удобнее и ничего не делается на весу.

Примеряем

6. Аккуратно, без фанатизма, наносим клей -гель (обычный сильно растекается, 100% запачкаете пальцы, контакты, рядом сидящего кота и майку)), и держа за края скотча прикладываете симку к SD карте, учитывая метку на ней, где должна быть скошенная сторона.

7. Прижимаем очень плотно, особенно передний и задний края, чтобы они не торчали и лоток можно было впихнуть и высунуть. Входить он будет уже не так легко. Когда все схватится, советую оставить готовый сэндвич полежать минут 30, т.к. высыхая суперклей сильно «парит» и белый налет внутри телефона особенно на контактах, я думаю Вам ни к чему.

Полный размер

Клеим

Клеим

8. Снимаем скотч, вставляем все в лоток, вставляем в телефон сам лоток, проверяем работоспособность. У меня все определилось сразу, но карта была неактивна. Я убрал вторую симку, все заработало, после чего я телефоном отформатировал SD карту, вставил вторую симку и все стало по своим местам.

Полный размер

Вставляем

Проверяем

~~~SD карту выбирайте не менее 10 класса, желательно нормальную, т.к. клеите раз и навсегда и не скупитесь на объем, по той же причине. Я взял 32 гига, но лучше 64.

~Теперь о USB. Он упорно не хотел подключаться по USB (USB — устройство MTP — Отказ). Прошивка обновилась по воздуху до MIUI Global 8.1 Стабильная 8.1.1.0 (MALMIDI) без проблем и сама. 2 дня читал форумы типа этих:
4pda.ru/forum/index.php?showtopic=269288&st=4960
miui.su/xen/threads/10488/
miui.su/xen/threads/8208/
и умные советы, от предложений разблокировать и перешить на кастом, но кастом ставить не стал, там разблокировка от производителя по заявке нужна, а она лишает некоторых функций,
до установления новых обновлений виндовс


Оказалось проще подключиться через Wi-Fi по FTP! Вот тут описано, нудно и без звука, зато доступно и скорость подключения больше, но есть нюансы в виде не распознавания русских символов.


А помог очень простой совет, описанный тут
victorz.ru/2016042374
Первое что необходимо сделать, это отключить своё проблемное устройство от компьютера (телефон, фотоаппарат, планшет и т.д.). Далее необходимо запустить редактор реестра. Нажимаем сочетание клавиш «Win + R»:
В появившемся окне вводите:
regedit
И нажимаете «ОК»:
Откроется редактор реестра, в котором вам необходимо найти ветку реестра:
HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Control\Class\{EEC5AD98-8080-425F-922A-DABF3DE3F69A}
Выделяем её, и справа увидим параметр «UpperFilters». Выделяем и удаляем параметр «UpperFilters»:
После этого подключаете своё устройство к компьютеру и драйвера должны установиться без проблем и ваше устройство будет определено в системе.
У меня все удачно, и всем советую искать вначале простые пути решения. Кстати при подключении автоматически включается режим зарядки, для работы с папками нужно перевести в режим МТР.

Тонкости:
~~Чтобы открыть меню разработчика нужно 4-5 раз тапнуть в настройках- о телефоне- по Версии MIUI и в меню настройки-дополнительно откроется пункт для разработчиков, в котором можно включить отладку по USB.
~~Для открытия Инженерного меню нужно 4-5 раз нажать на Версия ядра. В данном меню можно проверить работоспособность устройства. Это хорошо, но нудно показано тут

www.drive2.ru

SIM-карта и SD-карта в одном лотке — Советы и хитрости — Mi Community

Инструкция по изготовлениюОпределение правильного положения элементов
Сперва вам потребуется определить правильное положение SIM-карты в лотке. Карты разных операторов могут иметь разную конфигурацию контактов.

Имеет смысл обвести контур, который войдет в слот — так ее будет проще обрезать. Так же необходимо прикинуть максимально допустимую толщину симки.

Изготовление SIM
После того, как мы определились с размером, необходимо отделить собственно SIM-карту (чип) от пластикового основания. Для этого используется два метода:

1. Нагрев симки с пластиковой стороны при температуре около 200 градусов в течении 30-60 секунд до 1 минуты. Пластик в данном случае отделяется от чипа при помощи ножа или лезвия.
2. Химическое растворение пластиковой подложки с помощью дихлорэтана (ЯД! Пользоваться только в проветриваемом помещении!), ацетона или аналогичного растворителя — например, 646.

Отделенный чип потребует дополнительной обработки. Сначала нужно избавиться от остатков клея на обратной стороне с помощью ножа или растворителя — аккуратно, чтобы не повредить контакты.

Затем потребуется аккуратно обрезать контактную площадку SIM-карты для размещения на microSD в соответствии с первым пунктом. С каждой стороны уйдет по 1-2 мм.

Соединяем SIM и microSD
После подготовки сим-карты необходимо проверить — нет ли помех при установке о стороны самой флешки. В некоторых случаях требуется спилить бугорок на обратной стороне при помощи мелкого (ювелирного) напильника.

Обычно инструкции рекомендуют крепить SIM на карте памяти при помощи двухстороннего скотча. На деле лучше провести такие манипуляции:

— убеждаемся, что комбинация ляжет в слоте заподлицо или едва выпирая;
— приклеиваем элементы друг к другу при помощи суперклея на основе цианокрилата(«Момент Суперклей Гель»), тщательно проклеивая сим-карту по краям.

При необходимости, цианокрилат легко разрушается с помощью специализированных составов из магазина или средством для снятия лака без ацетона (изопропиловый спирт).Проверяем работу
Напоследок нужно проверить правильность выполнения всех действий. Если всё сделано верно, то одновременная работа будет выглядеть так:

Если карта памяти не видна, нужно залудить паяльником контакты карточки памяти, либо наклеить полоску изоленты с обратной стороны, чтобы контакты стали чуть выше.
Меры предосторожности
Толщина элементов должна быть минимальна. Должны исключаться любые зазоры между сим-картой и флешкой. Обязательна проклейка по краю — если симка будет хотя бы немного торчать, есть шанс при вытаскивании слота оставить ее в нем.

Рекомендуется после изготовления и установки не вытаскивать лоток. Поэтому стоит озаботиться объемом карты microSD — и не жалеть карт с большим объемом. Как показывает практика, шанс испортить симку намного больше — именно она застревает.

Кроме того, перед изготовлением стоит обратиться к профильному сообществу за информацией: нет ли проблем с использованием гибридных microSD+SIM. Особенно при первом изготовлении.

Проблемные модели смартфонов существуют у многих брендов: например, Meizu M2 Note. «Бутерброд» имеет все шансы сломать универсальный слот.


Смотрите видео инструкцию здесь:

c.mi.com

Cимка и Карточка Памяти — Как Установить в Один Слот?

Выбор редакции

Cимка и карточка памяти — Как установить в один слот?

Мобильные телефоны с большим количеством встроенной памяти стоят достаточно дорого.

Для того, что б сэкономить, можно приобрести смартфон без внутренней памяти и установить в него отдельно флеш накопитель.

Симка и карта памяти в один слот – новинка сегодняшнего дня. От производителя они находятся в разных местах.

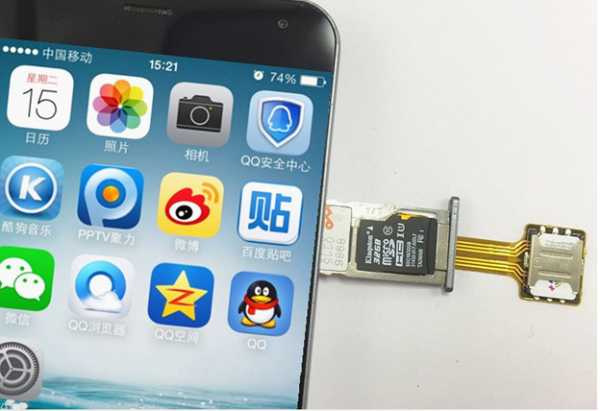

Специальный адаптер можно приобрести в магазинах, предлагающих аксессуары для телефонов или изготовить самостоятельно.

Первый вариант, конечно, намного быстрее. Но второй – гораздо интереснее и, естественно, экономичнее.
