Добротный DVi - HDMi кабель - Обзор товара Кабель DVI HDMI (m) (прямой)

Приобрел я данный кабель для подключения монитора к системному блоку.

Также была необходимость передачи звука на встроенные колонки монитора.

Поставляется кабель в плотном целофановом пакетике. Я его уже вскрыл.

Информации немного - только основная. Производсва фирмы Behpex. Длина 2 метра, но это я проверю позже. О каких - то" чудо возможностях" данного кабеля не расписано, но оно и к лучшему.

Кабель был скручен черной проволочкой, все стандартно.

Разъемы защищены специальными пластиковыми крыжечками. Это хорошо, потому что контакты могут легко повредиться при транспортировке, а тут хоть какая - то защита. Кстати, не все производители так поступают.

Он довольно увесистый, покрытие гладкое, по ощущениям не дешевка.

Фото DVi разъема. Пластик качественный, без заусенцев и ляпов.

С помощью данного винтика можно плотно зафиксировать соединение.

Тут все тоже аккуратно.

HDMi разъем имеет более скромные размеры. Пргесс, что сказать))

На покрытии кабеля есть маркировка с данными.

А вот тут не совсем приятный моментик. Длину мерил именно так как на фото. Двух метров тут никак не получается, немного сэкономили..... Не критично, но чести фирме это не добавляет.

Толщина порядка 7.5 мм.

Обращу внимание на жескость. Терпеть не могу кабели жесткие, которые тяжело выправить или загнуть в нужное положение. Так вот, с этим параметром у нашего кабеля все очень хорошо! Его можно легко скрутить в кольцо...

А затем можно легко вытянуть. И кабель при этом не будет сопротивляться и гнуться куда попало. Он очень "послушный" и его легко будет проложить как надо.

На одном конце нашего кабеля разъем DVI-D Dual link (только цифровая передача). Хотя на видеокарте DVI-i, но это не мешает работе. Главное, чтобы не наоборот.

Оба сидят плотно в разъемах.

Решил сравнить его со своим старым DVi кабелем. Мой старый кабель хоть и жестче, но зато у него есть ферритовый фильтр (для подавления высокочастотных помех), чего не скажешь про героя обзора.

И еще старый кабель с DVI-D Single link, что честно написано на нем самом, на фото ниже.

-

Монитор у меня вот такой - Viewsonic VX2370Smh-LED.

У него есть встроенные колонки.

Видны входы: слева направо - HDMi, DVi, D-Sub, разъем для подключения к звукой плате и вход под наушники.

Вставляем HDMi коннектор в монитор.

А DVi в видеовыход на видеокарте.

На рабочем столе все осталось на прежнем месте, после подключения приобретенного кабеля. Проблем не обнаружено.

В панели управления видеокарты отображается HDMi подключение. Разрешение стоит максимально возможное для моего монитора.

Чтобы была возможность выбора устройства воспроизведения звука (к ПК подключены обычные колонки через выход на матплате + колонки встроенные в монитор, подключенные через данный кабель) - щелкаем правой кнопкой мыши на значке звука. Затем все как на скриншоте.

Можно включать и отключать необходимые устройства.

Все работает. Звук передается по кабелю без проблем.

Вот записал видео данного процесса.

Видос получился немного растянутым, неудобно снимать одной рукой)) Но может кому интересно будет.

Заключение:

Данный кабель мне понравился. Изготовлен довольно качественно. Особенно понравилось то, что он не скручивается и его легко расправить нужным вам образом. Нареканий на качество передачи видео и звука нет.

Единственное, что немного портит впечатление, это глупая экономия на длине и еще можно посетовать на отсутствие ферритового фильтра (хотя. .. может он особо ничего и не дает).

C-HM/DM

Sierra Pro XL 3232V5-XL 101L 102MX 102XL 103AV 103EQ 103YC 103YCB 104B 104LN 104M 104R 105A 105S 105V 105VB 106 123Vxl 1616 XY 1RU 1616 XY 2RU 1616HD-XL 16x1 3232 XY 32x1 1RU 401C 401D 401DN 401Dxl 465 466 466N 482 482xl 4x1S 4x1V 4x1VB 4x4A 602R/T 6104 610R 610R/T 610T 611R 611T 612R/T 613R 613T 614R/T 616R/T 617R/T 621R 621T 622R 622T 6241 6241HD 6241HDXL 6241N 640R 640T 6410 6410N 6420 6420N 648 6502 6505 650R 650T 6601 6602 670R 670RN 670T 671R 671T 672R 672T 673R 673T 675R 675R/T 675T 676R 676T 6808 6808HDxl 6809 6809HD 6810HDxl 690R 690T 691 692 703xl 704 705xl 706xl 707 708 709 710 711N 711xl 712N 712xl 713 714 717 718 7408 7508 810 810B 811 820 830 840 840H 840Hxl 841 850 860 861 900N 900XL 901 903 905xl 906 907 907xl 908 910 912 914 920 AD-AOCD/XL/TR AD-AOCH/RA/RX AD-AOCH/XL/TR AD-DPM/HF AD-RING AD-UCF/UCF AD-USB3/AC AD-USB31/CAE ADC-DPM ADC-DPM/HF/UHD ADC-DPM/MDPF ADC-GM/HF ADC-HM/DPF ADC-HM/GF ADC-HM/HF/PICO ADC-MDP ADC-MDP/DPF ADC-MDP/HF/UHD ADC-U31C ADC-U31C/DPF ADC-U31C/GF ADC-U31C/HF ADC-U31C/M1 ADC-U31C/M2 ADC-USB31/CAE AFM-20DSP Aspen 3232HD-3G Aspen RCP-1616 Aspen RCP-3232 Aspen RCP-7272 ASPEN-1616UX ASPEN-32UFX BC-1T BC-1T/LSHF BC-1X BC-1x59 BC-2S BC-2S/LSHF BC-2T BC-2X BC-3X BC-3x2T7S BC-4X BC-5X BC-5X/LSHF BC-5X26 BC-5X5S BC-CAT5E/LSHF BC-DGKat524 BC-DGKat623 BC-DGKat623/LSHF BC-HDKat6a BC-HDTP BC-RG63G BC-UNIKAT/LSHF BC-XTP BC-XTP/LSHF BLP-F16 BLP-F64 C-2LC/2LC C-2RAM/2RAM C-3RVM/3RVM C-4FDM/4FDM C-4LC/4LC C-5BM/5BM C-A35F/2RAM C-A35M/2RAM C-A35M/A35F C-A35M/A35M C-A35M/IRE C-A35M/IRR C-A63M/XLM C-AC/EU C-ACY/EU C-AFDM/AFDM C-AS35M/AS35F C-BM/BM C-D9F/3PM C-D9F/OPEN C-D9M/D9F C-DGK6/DGK6 C-DM/DM C-DM/DM/FLAT(W) C-DM/DM/XL C-DMA/5BM C-DP C-DPM/DPM C-DPM/HM C-DPM/HM/UHD C-FM4/FM4 C-FM6/FM4 C-FM6/FM6 C-FODPM/FODPM C-FOHM/FOHM C-GF/5BM C-GM C-GM/3RVM, C-GM/3RVF C-GM/5BF C-GM/5BM C-GM/GF C-GM/GM C-GM/GM angle C-GMA/GMA C-GMAC/GMAC C-HDGM/HDGM C-HDK6/HDK6 C-HM/DM C-HM/HM C-HM/HM/A-C C-HM/HM/A-D C-HM/HM/ETH C-HM/HM/FLAT C-HM/HM/FLAT/ETH C-HM/HM/PICO C-HM/HM/PRO C-HM/RA C-HM/RA2 C-HMU C-IRR/HDR4F-KIT C-MBM/MBM C-MDM/MDM C-MDMA/MGMA C-MDP/DPM C-MDP/HM C-MDP/HM/UHD C-MDPM/MDPM C-MGM/MGM C-MGMA/MGMA C-MHM/MHM C-R3VM/R3VM C-R4VM/R4VM C-RVM/RVM C-SC/SC/OM4 C-SF/2RVM C-SM/2BF C-SM/2BM C-SM/SM C-UA/LTN C-UNIKAT C-USB/AAE C-USB/AB C-USB/MicroB C-USB/Mini5 C-USB3/AA C-USB3/AAE C-USB3/AB C-USB3/MicroB C-USB31/CA C-USB31/CB C-USB31/CC C-USB31/CMicroB C-USBC/DPM-6 C-USBC/GM-6 C-USBC/HM-6 C-XLQM/XLQF C−USB/AА CA-HM CA-UAM/UAF CA-USB3/AAE CABLE-PULL-SLEEVE CB (CABLE BOOT) CLS-2LC/OM3 CLS-AOCDP CLS-AOCDP/UF CLS-AOCH CLS-AOCH/60 CLS-AOCH/60F CLS-AOCH/UF CLS-AOCH/XL CLS-AOCU31/CC CLS-DM/DM CLS-GM/GM CLS-GMA/GMA CLS-HM/HM/ETH CON-COMP CON-CRIMP-BNC CON-FIELD CON-HD15 CON-RJ45 CRC-RED, CRC-GREEN, CRC-BLUE, CRC-YELLOW, CRC-WHITE, CRC-BLACK CRS-AOCH/CLR/60 CRS-PlugNView-DP CRS-PlugNView-H CT-200 DGKAT-IN8-F64 DGKAT-OUT2-F16 DGKAT-OUT8-F64 DIP-20 DIP-22 DIP-30 DIP-31 DIP-31M DL-1101 DL-11601 DL-1504 DL-1801 DOLEV 5 Dolev 6 Dolev 8 DOLEV-MOUNT (PAIR) DSP-1 DSP-62-AEC DT-IN4-F32 DT-OUT4-F32 DTAxr-IN2-F16 DTAxr-IN4-F32 (HDBTA-IN4-F32) DTAxr-OUT2-F16 DTAxr-OUT4-F32 (HDBTA-OUT4-F32) DTAxrC2-IN2-F34 DTAxrC2-OUT2-F34 DTAxrD2-IN2-F34 DTAxrD2-OUT2-F34 DVI-IN8-F64 DVI-OUT8-F64 EDID Designer F-010 F-021 F-110 F-121 F-571 F676-IN2-F16 F676-OUT2-F16 FC-10 FC-101Net FC-102Net FC-10D FC-10Dxl FC-10ETH FC-113 FC-12E FC-132ETH FC-14 FC-15 FC-16 FC-17 FC-174 FC-18 FC-19/P/220V FC-1DGH FC-1ETH FC-1ETHN FC-2 FC-20 FC-200 FC-2000 FC-202Net FC-21ETH FC-22ETH FC-24ETH FC-26 FC-28 FC-29 FC-31 FC-31xl FC-32 FC-321 FC-322 FC-331 FC-332 FC-340 FC-340S FC-3ETH FC-4 FC-400 FC-4000/220V FC-4001 FC-4002 FC-4042 FC-4044 FC-4046 FC-404Net FC-41 FC-42 FC-4208 FC-46 FC-46h3 FC-46xl FC-47 FC-48 FC-49 FC-5 FC-50 FC-5000 FC-54P FC-6 FC-6801 FC-69 FC-6P FC-7 FC-7402 FC-7501 FC-7P FC-8 FER-3.
8 FLA-10 FLA-12 FLA-1F FLA-2F FRAME-1G FRAME-1GP FRAME-2G Galil 2-C Galil 4-C (PAIR) GALIL 4-CO (PAIR) Galil 4-O (PAIR) Galil 5-O (PAIR) Galil 6-AW Galil 6-C (PAIR) Galil 6-CO (PAIR) Galil 6-I (SPK-W613) (PAIR) Galil 6-O (PAIR) Galil 8-C (PAIR) Galil 8-CO h3-IN2-F34 h3-OUT2-F34 h3A-IN2-F34 h3A-OUT2-F34 HDBT7-IN2-F16(DT) HDBT7-OUT2-F16(DT) HDCP-IN2-F16 HDCP-IN8-F64 HDCP-OUT2-F16 HDCP-OUT8-F64 HS-OUT2-F16 K-ABLE-BOX K-ABLE/XL K-Config 2 K-POD302 K-Router Plus K-SPIDER K-Touch K502 K504 K524E KADS-1 (PAIR) KADS-100 KADS-2 KDOCK-1 KDOCK-2 KDOCK-3 KDOCK-4 KDS-10 KDS-8 KDS-8F KDS-DEC3 KDS-DEC4 KDS-DEC5 KDS-DEC6 KDS-EN1 KDS-EN2R KDS-EN2T KDS-EN3 KDS-EN4 KDS-EN5 KDS-EN6 KDS-MP1 KDS-MP2 KDS-MP4 KDS-USB2 KDS-USB2-DEC KDS-USB2-EN KIT-400 KRAMER BRAINWARE Kramer Cable Guard Kramer Control Kramer Control Dashboard Kramer KronoMeet Kramer Network KRT-3 KRT-4 KRT-4-M1 KT-10 KT-1010 KT-1010SC KT-107 KT-107-INWB KT-107-INWL KT-107-OWLK KT-107SC KW-11 KWC-1 KWC-LTN KWC-MUSB MT-P6P MT-P9P MTH-1 MTH-2 MTH-3 MV-5 MV-5-MD MV-6 MV-6-MD NT-52P OC-1N OC-2 OC-4 OPS-1 OSP-SM10S OWB-1G OWB-2G OWB-3G PA-120Net PA-120Z PA-150 PA-150Net PA-225Net PA-240Net PA-240Z PA-50HZ PATCH-PANEL-24 PC6A-LS5 PIP-200 PIP-200xl PIP-4 PIP-400 PIP-500 PL-15 PL-18 PL-50 PL-8 PS-1202 PS-1202-O PS-1205 PS-16DN PS-1DN PS-1DVI PS-1FW PS-34 PS-4801 PS-4812 PS-504 PSE-1 PSE-2 PSE-4 PT-100 PT-101DP PT-101DVI-R PT-101H PT-101h3 PT-101h5 PT-101HDCP PT-101HXL PT-101R PT-101UHD PT-102A PT-102AN PT-102S PT-102SN PT-102VN PT-103V PT-110 PT-110-od PT-110EDID PT-110XL PT-12 PT-120 PT-120XL PT-1C PT-1CAT5 PT-1CI PT-1DVI PT-1FW PT-1HS(PT-1H) PT-1PS PT-1SPDIF PT-201VGA PT-2C PT-2H PT-2SPDIF PT-2UT/R PT-3h3 PT-4IR PT-4iREX PT-561 PT-562 PT-571 PT-571HDCP PT-572 PT-572+ PT-572HDCP PT-572HDCP+ PT-580T PT-5R/T PT-871/2-KIT PT-871/2xr-KIT PT-871xr PT-872xr PTH-1 PTH-1 Long Wing PTH-1 Second Wing RB-6 RB-8 RC-1000 RC-1000N RC-108 RC-10TB RC-116 RC-11TB RC-13TC RC-160 RC-160L RC-1616 RC-2 RC-206 RC-208 RC-20TB RC-21TB RC-2C RC-3000 RC-306 RC-308 RC-3TB RC-3TBU RC-4 RC-43SL RC-43T RC-52A RC-52N RC-53D RC-53DLC RC-54DL RC-5B2 RC-5B4 RC-62 RC-62L(B) RC-62X/EU(B)-86 RC-63A RC-63AL/EU(B) RC-63AX RC-63D RC-63DL RC-63DLN RC-63DX RC-6IR RC-712M RC-74DL RC-76M RC-76R RC-78R RC-7B RC-7LC RC-7RL RC-80 RC-8000 RC-8IR RC-8IR/U(G) RC-8IRP RC-8RK RC-8RKL RC-IR1 RC-IR2 RC-IR3 RK-1 RK-10 RK-121WP RK-13 RK-19 RK-19N RK-1T2PT RK-22WP RK-2T1PT RK-2WP RK-3T RK-3T-B RK-3TR RK-40 RK-4E/S RK-4PT RK-4PT-B RK-4X RK-50RN RK-551 RK-622 RK-6PS RK-6T RK-701 RK-701Double RK-701xl RK-80 RK-80N RK-81 RK-81X RK-9T RK-CAMPUS RK-COLLAGE RK-CONNECT-PRO RK-KVM RK-MEDN RK-PS1 RK-SM RK-T1 RK-T2B RK-T2B-B RK-T2SB RK-T2SB-B RK-T3 RK-UT1 RK-WP16 RK-WP6 RTBUS-12 RTBUS-21 RTBUS-21XL RTBUS-25XL RTBUS-27XL SCP-20 SD-7108 SD-7308 SD-7388 SD-7401/220V SD-7588A SD-7588V SDIA-IN2-F16 SG-11 SG-6005 SG-6005xl SG-6006 SG-6xl SI-1VGA SI-VGAT SID-DP SID-DVI SID-H SID-VGA SID-X1 SID-X1N SID-X1NBP SID-X2N SID-X2NBP SID-X3N SID-X3NBP SID-XBP Sierra Lassen 1208V Sierra Lassen 1608HD Sierra Ponderosa 6464HDR-64 Sierra Pro XL 0816V5S, 0816V4S, 0816V3S, 0816V2S Sierra Pro XL 1616V5S-XL Sierra Pro XL 3216V5-XL Sierra Pro XL 88V5S-XL/84V5S-XL Sierra Viper 6464CVR-64 SierraView™ SVG Multi Viewer Site-CTRL™ SKIC SL-1 SL-10 SL-12 SL-14RC SL-14RCN SL-1N SL-240 SL-240C SL-280 SP-10D SP-11 SP-11D SP-12HD SP-14 SP-1G SP-3001 SP-40 SP-4D SPK-C411 (PAIR) SPK-C412 (PAIR) SPK-C611 (PAIR) SPK-C800-EDU SPK-CC444 (PAIR) SPK-CC688 SPK-W511 (PAIR) SPK-W611 (PAIR) SPK-W612 (PAIR) SV-1(G) SV-301E SV-301XL/EU(G)-86 SV-302E SV-303E SV-304E SV-305E SV-306/EU(B)-86 SV-307(B) SV-551 SV-551ALC SV-552 SV-552ALC SWM-1 T-2INSERT T10F T1AF T3F T4F T5F T6F TA-110HD Tavor 5-O (SPK-WA511) (PAIR) TAVOR 6-O Tavor 8-T TBUS-1-KWC TBUS-10XL TBUS-1AXL TBUS-201XL TBUS-202XL TBUS-203XL TBUS-3XL TBUS-4XL TBUS-5XL TBUS-6XL TL-B/CRIMP TL-B/REM TL-LCT TL-STRIP TL-STRIP/C TL-WS TP-10 TP-100 TP-100AXR TP-102HD TP-104 TP-104HD TP-105 TP-105HD TP-107AV TP-107AVR TP-107V TP-112HD TP-114 TP-120 TP-120-od TP-121 TP-121-od TP-121EDID TP-121xl TP-122 TP-122-od TP-122N TP-122XL TP-123 TP-123-od TP-123EDID TP-124 TP-124-od TP-125 TP-125-od TP-125EDID TP-125XL TP-126 TP-126-od TP-126XL TP-141 TP-142 TP-145 TP-146 TP-15 TP-185 TP-1xl TP-200AXR TP-202 TP-205A TP-210 TP-210A TP-219HD TP-220HD TP-300FW TP-305A TP-310A TP-330FW TP-400FW TP-41 TP-410 TP-42 TP-43 TP-45 TP-45EDID TP-45RC TP-46 TP-46N TP-50 TP-551 TP-551N TP-573 TP-574 TP-575 TP-576 TP-578H TP-580R TP-580RA TP-580RD TP-580RXR TP-580T TP-580TD TP-580TXR TP-581T TP-582R TP-582T TP-583R TP-583Rxr TP-583T TP-583Txr TP-588D TP-590R TP-590RXR TP-590T TP-590TXR TP-594Rxr TP-594Txr TP-752R TP-752T TP-780R TP-780RXR TP-780T TP-780TXR TP-789R TP-789Rxr TP-873xr TP-874xr TP-9 TP-900UHD TP-953 TP-954 TR-1 TR-1A TR-1YC TR-2A TR-2YC TR-3 TR-91 TR-92 TR-93 TR-94 TS-1DE TS-201DE TS-201U TS-2DE TS-PEU UHD-IN2-F16 UHD-IN4-F32 UHD-OUT2-F16 UHD-OUT4-F32 UHDA-IN2-F16 UHDA-IN4-F32 UHDA-OUT2-F16 UTBUS-1XL UTBUS-2XL VA-1 VA-1 VA-10 VA-100 VA-100P VA-100P-5 VA-101P12 VA-101P5 VA-102P12 VA-102P5 VA-102P512 VA-11 VA-12 VA-130FW VA-14 VA-1DVI VA-1DVIN VA-1Hs VA-1K VA-1USB-R VA-1USB-T VA-1VGA VA-1VGAN VA-1VGAxl VA-2002 VA-2003 VA-22 VA-256D VA-256P VA-256xl VA-2H VA-40 VA-4H VA-4X VA-50P VA-680D VA-8xl VGAA-IN2-F16 VGAA-IN8-F64 VGAA-OUT2-F16 VGAA-OUT8-F64 VIA CAMPUS VIA Campus PLUS VIA Campus² (VIA Campus2) VIA Campus² Plus (VIA Campus2 Plus) VIA COLLAGE VIA CONNECT PLUS VIA CONNECT PRO VIA GO VIA GO² (VIA GO2) VIA NFC TAG VIA PAD VIA Pocket VIAcast VM-100C VM-100CA VM-100CB VM-100YC VM-1010 VM-1015 VM-1021 VM-1021N VM-1042 VM-1044 VM-1045 VM-1055 VM-10AN VM-10h3 VM-10HD VM-10HDXL VM-10xl VM-10YCxl VM-1110xl VM-1120 VM-114H VM-114h3C VM-114h5C VM-127 VM-12HDCP VM-1411 VM-1610 VM-16H VM-16H-NV VM-1h5C VM-200HDCP VM-20ARII VM-20FW VM-20HD VM-212DT VM-214DT VM-216H VM-216H-NV VM-218DT VM-218DTXR VM-22H VM-22HD VM-24H VM-24HC VM-24HD VM-24HDCP VM-25 VM-28H (VM-28H-NV) VM-28H-NV VM-2C VM-2D VM-2DH VM-2DP VM-2DT VM-2DVI VM-2DVI-R VM-2H VM-2h3 VM-2HD VM-2HDCP VM-2HDCPxl VM-2HDT VM-2HDXL VM-2HN VM-2Hxl VM-2N VM-2UHD VM-2UX VM-300HDCP VM-30AV VM-30AVB VM-30AYC VM-30CA VM-312 VM-37 VM-3A VM-3AN VM-3DT VM-3h3 VM-3HDT VM-3HN VM-3SN VM-3Sxl VM-3UHD VM-3VN VM-3Vxl VM-400HDCP VM-400HDCPXL VM-42 VM-4DH VM-4DP VM-4DT VM-4DVI-R VM-4H VM-4h3 VM-4HC VM-4HD VM-4HDCP VM-4HDCPxl VM-4HDT VM-4HDXL VM-4HN VM-4Hxl VM-4UHD VM-4UX VM-50AN VM-50CA VM-50H VM-50HN VM-50V VM-50YC VM-50А VM-51 VM-54 VM-54A VM-5AD VM-5ARII VM-5DS VM-5HDxl VM-5HDXLN VM-5S VM-5YCxl VM-73 VM-80A VM-80H VM-80V VM-80VN VM-8DVI-R VM-8H VM-8H-NV VM-8HN VM-8UX VM-92 VM-9S VM-9T VM-9YC VP-1 VP-100 VP-100A VP-101 VP-102xl VP-103 VP-108 VP-11 VP-111 VP-111K VP-1201 VP-123 VP-123V VP-128H VP-12N VP-12NHD VP-12x8 VP-14 VP-14T VP-14xl VP-1608 VP-161xl VP-16x18AK VP-18 VP-200 VP-200AK VP-200D VP-200Dxl VP-200K VP-200N VP-200NA VP-200NAK VP-200NK VP-200xl VP-200xlN VP-200XLT VP-200XLTHD VP-201xl VP-210K VP-210xl VP-211DS VP-211K VP-214DS VP-22 VP-222 VP-222K VP-23 VP-23C VP-23DS VP-23N VP-23RC VP-23XL VP-242 VP-250 VP-26 VP-27 VP-28 VP-2K VP-2L VP-2x2 VP-2xl VP-2XLK VP-3 VP-300 VP-300K VP-300T VP-300THD VP-31 VP-311DVI VP-31KSI VP-321xl VP-32K VP-32xln VP-350 VP-3xl VP-4 VP-400 VP-400K VP-400NK VP-409 VP-41 VP-410 VP-411DS VP-413 VP-413XL VP-414XL VP-415 VP-417 VP-418 VP-418XL VP-419 VP-419xl VP-420 VP-421 VP-422 VP-423 VP-424 VP-424C VP-425 VP-426 VP-426C VP-426h3 VP-427 VP-427h3 VP-427X VP-427А VP-428h3 VP-429h3 VP-434 VP-435 VP-436 VP-436N VP-437 VP-437N VP-437xl VP-438 VP-439 VP-43xl VP-440 VP-440h3 VP-440X VP-441 VP-443 VP-444 VP-445 VP-450 VP-451 VP-460 VP-461 VP-470 VP-471 VP-472 VP-473 VP-475UX VP-480 VP-481 VP-482 VP-483 VP-4x4 VP-4x4K VP-4x4xl VP-4x8 VP-4x8AK VP-4xl VP-501N VP-501xl VP-502xl VP-503xl VP-504xl VP-505 VP-506 VP-510 VP-551X VP-553 VP-553XL VP-558 VP-5R VP-5T VP-5THD VP-5xl VP-61N VP-61xl VP-64ETH VP-66ETH VP-690 VP-6A VP-6xlN VP-701SC VP-701xl VP-703xl VP-704xl VP-715 VP-716 VP-719xl VP-72 VP-720xl VP-724xl VP-725DS VP-725N VP-725NA VP-725xl VP-725xla VP-727 VP-727A-BA VP-727T VP-727XL VP-728 VP-729 VP-730 VP-731 VP-732 VP-733 VP-734 VP-740 VP-747 VP-747T VP-770 VP-771 VP-772 VP-772T VP-773 VP-773A VP-774 VP-774A VP-778 VP-790 VP-791 VP-792 VP-793 VP-794 VP-796 VP-796A VP-796ASV VP-797A VP-797ASV VP-798ASV VP-8 VP-800 VP-81K VP-81KSI VP-81N VP-81SID VP-81SIDN VP-81xl VP-84ETH VP-885 VP-88K VP-8K VP-8x4 VP-8x4AK VP-8x8 VP-8x8A VP-8x8AK VP-8x8TP VPM-2 VPM-2/E VPN-11 VS-1001xlm VS-1002xl VS-1011 VS-101AV VS-106 VS-120 VS-1201xl VS-1202xl VS-1202YC VS-121HC VS-121HCA VS-12DP-IR VS-1602xl VS-1604 VS-1604YC VS-1616A VS-1616AD VS-1616D VS-1616DN VS-1616DN-EM VS-1616SDI VS-1616V VS-161H VS-162AV VS-162AVM VS-162AVRCA VS-162V VS-169TP VS-16A VS-16N VS-2016 VS-201YC VS-202YC VS-2081S VS-21 VS-211H VS-211h3 VS-211HA VS-211HDXL VS-211UHD VS-211X VS-21A VS-21B VS-21DP-IR VS-21DT VS-21DTP VS-21DVI VS-21DVI-R VS-21H VS-21H-IR VS-21HDCP VS-21HDCP-IR VS-21T VS-21TS VS-2481 VS-24xl VS-2DVA VS-30FW VS-311H VS-3232A VS-3232D VS-3232DN VS-3232DN-EM VS-3232DVI VS-3232V VS-3232Vxl VS-33V VS-33VXL VS-34FD VS-401USB VS-401xlm VS-401YC VS-402xl VS-406 VS-40FW VS-411 VS-411UHD VS-411X VS-41AV VS-41DVI-R VS-41H VS-41HC VS-41HD VS-41HDCP VS-41USB VS-421 VS-4216 VS-4228 VS-42h3 VS-42HC VS-42HDCP VS-42HN VS-42UHD VS-44AV VS-44DT VS-44H VS-44h3 VS-44h3A VS-44HC VS-44HD VS-44HDCP VS-44HDxl VS-44HN VS-44UHD VS-44UHDA VS-48H VS-48h3 VS-48HDCPxl VS-48HDxl VS-48HN VS-48UHD VS-4E VS-4FW VS-4X VS-4x4FW VS-4x4YCxl VS-4YC VS-55 VS-55A VS-55V VS-55YC VS-5x5 VS-601xlm VS-602xl VS-606xl VS-611DT VS-61YC VS-622DT VS-626 VS-62DT VS-62H VS-62HA VS-646 VS-6464DN VS-6464DN-EM VS-66FW VS-66H VS-66h3 VS-66h4 VS-66HDCP VS-66HDCPxl VS-66HN VS-66UHD VS-6EII VS-6EIII VS-6FW VS-6YC VS-801USB VS-801xlm VS-802xl VS-804xl VS-804xl VS-808DS VS-808TP VS-808xl VS-808YC VS-812 VS-81A VS-81AV VS-81AYC VS-81DVI-R VS-81ETH VS-81FW VS-81H VS-81HD VS-81HDXL VS-81SP VS-81V VS-81X VS-81YC VS-824 VS-828 VS-82HDxl VS-848 VS-84H VS-84h3 VS-84HDCPxl VS-84HN VS-84UHD VS-84UT VS-84YC VS-88A VS-88DT VS-88DTP VS-88DVI VS-88H VS-88h3 VS-88h3A VS-88HC VS-88HCB VS-88HD VS-88HDCPxl VS-88HDxl VS-88HN VS-88SDI VS-88UHD VS-88UHDA VS-88UT VS-88V VS-8FDXL VS-8FW VS-8UFX VSM VSM-4x4A VSM-4x4HFS VW-4 W-1F W-2Blank W-2F W-2UC W-3h3 W-45 W-5PS W-BLANK W-COM1 W-DP W-DVI W-DVIA W-H W-LM W-S1 W1145 W4545 WA-1H WA-1N WA-1PN WA-1PN WA-1XLF WA-1XLM WA-2/U WA-20/U(G) WA-20N/E WA-21/U WA-21N/E WA-22/U WA-22N/E WA-23/U WA-23N/E WA-2N WA-3N WA-45 WAP-1/E WAS-1N WAS-3 WAS-3P WAS-4 WAV-1/U WAV-1N WAV-1RP WAV-2 WAV-3 WAV-5 WAV-5C WAV-5H WAV-5YC WAV-645 WAV-6H WAV-6UBA WAV-6YC WAV-DA1 WAV-DA2 WB45 WBB WBR WCP WCP-2 WCP-21 WD-2F WD-2M WD-FM WD-MF WHC-3 WP-101 WP-110 WP-110xl WP-120 WP-121 WP-20 WP-209 WP-210 WP-210A WP-210E/E WP-211DS WP-211T WP-211T EU PANEL SET WP-220E/E WP-230/U WP-27 WP-28 WP-2UT US PANEL SET WP-2UT/R-KIT WP-301xl WP-306 WP-3h3 WP-3h3 PANEL SET WP-3TB WP-4IR WP-500 WP-501 WP-561 WP-562 WP-571 WP-572 WP-580R WP-580RXR WP-580T WP-580TXR WP-5Vh3 WP-789R WP-789T WP-871xr WP-871XR/789T/EU(B) WP-872XR WP-872XR/EU-PANEL WP-EN6 WP-h2M WP-h3M WPN-11/U WPX-3 WR45 WRR WSI-1VGA WSP-1 WU-2AA WU-AA WU-AB WU-BA WU-BB WU-CA WU3-AA WV-11/U WV-11N/E WV-12/U WV-12N/E WV-2/U WV-20/U WV-20N/E WV-2N WVS-1 WVS-2/EUK WX-1N WX-2F WX-2M WX-3 WX-F5B WX-FM WX-MF WXA-1 WXA-2 WXA-2P WXA-3 WXA-H WXL-1FM WXL-2F WXL-2M WXV-1 Yarden 4-C (PAIR) Yarden 5-O (PAIR) Yarden 6-C (PAIR) Yarden 6-CH (PAIR) Yarden 6-ID Yarden 6-O (PAIR) Yarden 6-OD Yarden 8-C (PAIR) Yarden 8-CH (PAIR) Yarden 8-T Yarden IH-1 Yarden VT-1 Yarden VT-2 Переходники для видео/аудио и сигналов управления Переходники для цифрового видео

Особенности

  • Длина - 0,9-15,2 м
  • Размер - Cable

Кабели HDMI-DVI предназначены для соединения цифровых источников и приемников, не оборудованных одновременно разъемами DVI и HDMI. Высококачественные кабели Kramer HDMI-DVI (18+1 контакт) имеют отличную проводимость на высоких частотах и долговечность без снижения качества. Разъемы кабелей покрыты золотом.

ВНИМАНИЕ! Стандартные кабели обеспечивают передачу HDMI/DVI на разные максимальные расстояния в зависимости от разрешения сигнала (см. таблицу ниже).

  • подключение HDMI монитора к DVI разъему или DVI монитора к HDMI разъему
  • разъемы, устойчивые к коррозии
  • разнообразие длин - от 0,9 до 15,2 метра

МОДЕЛЬ1

Наименование

Длина в футах

Длина в метрах

Максимальное разрешение

Male - Male

C-HM/DM-3

Кабель HDMI-DVI (Вилка - Вилка), 0,9 м

3

0,9

[email protected] (4:4:4)

C-HM/DM-6

Кабель HDMI-DVI (Вилка - Вилка), 1,8 м

6

1,8

[email protected] (4:4:4)

C-HM/DM-10

Кабель HDMI-DVI (Вилка - Вилка), 3 м

10

3

[email protected] (4:2:0)

C-HM/DM-15

Кабель HDMI-DVI (Вилка - Вилка), 4,6 м

15

4,6

[email protected] (4:2:0)

C-HM/DM-25

Кабель HDMI-DVI (Вилка - Вилка), 7,6 м

25

7,6

[email protected] 12-bit

C-HM/DM-35

Кабель HDMI-DVI (Вилка - Вилка), 10,6 м

35

10,6

[email protected] 12-bit

C-HM/DM-50

Кабель HDMI-DVI (Вилка - Вилка), 15,2 м

50

15,2

[email protected]

НАЗВАНИЕ ВХОДЫ ВЫХОДЫ ФОРМАТ ОСОБЕННОСТИ

Интерфейсы.

DVI и HDMI. Когда нужна хорошая картинка

ИНТЕРФЕЙСОМ ПО «ПИРАТАМ»

Технический прогресс в области хайтека набирает скорость подобно истребителю-перехватчику. Еще недавно цифровая электроника ассоциировалась исключительно с громоздкими ЭВМ в вычислительных центрах, а сегодня сотовые телефоны, ноутбуки и плазменные дисплеи уже ни у кого не вызывают удивления. Правда, пути совершенствования радиоэлектронной аппаратуры иногда бывают довольно странными, и в начале XXI века в продаже появляются аудиоусилители класса Hi End, на кожухах которых, как на довоенных радиоприемниках, гордо выстраиваются радиолампы-самовары. Но это так – игрушки для богатых, а на самом деле, после того, как цены на мощные микропроцессоры упали до уровня 20 долларов за штуку, переход к цифровым методам создания, обработки, хранения и передачи видео- и аудиоинформации стал неизбежен. С точки зрения схемотехники цифровая аппаратура сложнее аналоговой, однако ее функциональные возможности гораздо шире, а некоторые из них принципиально недостижимы при аналоговой обработке сигнала.

Переход на цифровые форматы аудио и видео обусловлены их техническими и пользовательскими преимуществами по сравнению с аналоговыми.

К техническим преимуществам относят:

С точки зрения схемотехники цифровая аппаратура сложнее аналоговой, однако ее функциональные возможности гораздо шире, а некоторые из них принципиально недостижимы при аналоговой обработке сигнала

  • принципиальное исключение потери качества сигнала при передаче, перезаписи и хранении сигнала;
  • возможность точной временной синхронизации видеоматериала;
  • более совершенные системы управления и контроля качества сигнала;
  • упрощение технологии получения, обработки, хранения и передачи качественного сигнала;
  • расширение творческих возможностей персонала телестудий;
  • возможность шифрования видеоданных (использование криптографии).

К пользовательским свойствам цифрового формата относят:

  • возможность получения высококачественной, лишенной помех и шумов картинки с многоканальным стереозвуком;
  • широкие сервисные возможности цифровой аппаратуры.

Понятно, что аналоговые интерфейсы для работы с цифровым сигналом не годятся или подходят плохо, поэтому для него были созданы специальные, цифровые интерфейсы.

К ним относятся последовательный цифровой интерфейс SDI/SDTI, используемый в профессиональной и студийной аппаратуре, а также цифровые видеоинтерфейсы DVI и HDMI.

Последние два интерфейса рассматриваются ниже. Интерфейс HDMI является развитием интерфейса DVI, в нем используются те же базовые технологии, поэтому они и рассматриваются в переделах одной брошюры.

ЦИФРОВОЙ ВИДЕОИНТЕРФЕЙС DVI

Проблема ухудшения характеристик качества сигнала при многократном аналого-цифровом и цифро-аналоговом преобразовании была решена с появлением нового стандарта DVI, который сейчас можно уверенно рассматривать в качестве общепринятого. Группа, разработавшая стандарт — Digital Display Working Group (DDWG) — была создана по инициативе Intel, в нее вошли Compaq, Fujitsu, Hewlett-Packard, IBM, NEC и Silicon Image. Спецификация DVI была представлена в апреле 1999 г, тогда же были продемонстрированы и рабочие решения, использующие стандарт – плазменные мониторы Fujitsu и Phillips, ЖК-мониторы IBM и Compaq и прочие продукты.

Переход от композитного и S-Video к компонентному и RGB-трактам позволил резко увеличить качество изображения, однако лишние преобразования «аналог-цифра-аналог» ощутимо ухудшали качество картинки

Создатели стандарта DVI рассчитывали, что область его применения окажется гораздо шире, чем цифровое соединение компьютера с монитором. В конце 90-х годов ХХ века продолжалось бурное развитие видеотехнологий. В обиход прочно вошли полностью цифровые DLP-проекторы, а LCD и CRT мониторы, если и оставались аналоговыми по принципу формирования изображения, имели цифровые схемы обработки сигнала. В цифровой форме осуществлялось масштабирование изображения и преобразование развертки, необходимое для корректного преобразования количества строк, пикселей и полей. Функции регулировки цветности, яркости, контрастности и других параметров видео также были реализованы цифровыми методами. После того, как фирма Fujitsu начала продавать другим производителям лицензии на плазменные технологии, стало ясно, что выход на рынок еще одного вида высококачественного цифрового дисплея — вопрос недалекого будущего.

В практическую плоскость перешло внедрение телевидения высокой четкости. Размеры экранов росли, увеличивалось их разрешение. Не было только одного — отвечающего текущим и перспективным запросам рынка цифрового видеоинтерфейса. Переход от композитного и S-Video к компонентному и RGB-трактам позволил резко увеличить качество изображения, однако лишние преобразования «аналог-цифра-аналог» ощутимо ухудшали качество картинки, что было особенно обидно из-за абсолютной ненужности АЦП и ЦАП в тракте, состоящем из цифрового источника (DVD, компьютер), цифрового дисплея и цифрового же процессора между ними. Получалось, что АЦП и ЦАП работали только на «провода» между источником и монитором.

Необходимость создания цифрового интерфейса, отвечающего запросам HDTV и имеющего солидный запас на перспективу, стала совершенно очевидной.

Интерфейс DVI — Digital Visual Interface — можно с определенными допусками назвать цифровым RGB-интерфейсом. В одноканальной модификации формата Single Link DVI имеется четыре канала передачи данных: три из них предназначены для передачи информации об основных цветах: синем, зеленом и красном, а четвертый передает сигнал тактовой частоты «Clock». При этом достигается максимальная скорость потока данных, равная 1,65 Гбит/с, или 165 мегапикселей в секунду при 10-битном кодировании (это дает эффективные 8 бит данных), что соответствует разрешению 1600 х 1200 пикселей (UXGA) при частоте обновления полей 60 Гц (или 1920 х 1080 и даже 1920 х 1200). На сегодняшний день это с запасом покрывает потребности современных форматов HDTV.

Еще большую пропускную способность имеет модификация интерфейса Dual Link DVI. Здесь все то же самое, но в двойном размере (кроме сигнала тактовой частоты, которую дважды передавать не нужно). Dual Link DVI способен передавать сигналы QXGA (2048 х 1536 пикселей) при частоте смены кадров 60 Гц.

DVI передает разрешения до 1600 х 1200 (UXGA) при 60 Гц (или 1920 х 1080 и даже 1920 х 1200). Это с запасом покрывает потребности HDTV

Несмотря на явную избыточность Dual Link DVI в отношении современных дисплеев, поддерживающие этот интерфейс устройства производятся (например, большие дисплеи для рабочих станций).

Благодаря технологии DVI появилась возможность удаления аналоговой части с плат видеоадаптеров и перенос её в монитор, что должно сказаться на повышении качества изображения гораздо сильнее, чем устранение влияния помех в соединительном кабеле видеокарта-монитор. Поскольку информация об изображении передается от видеокарты к монитору в цифровом виде, влияние внешних наводок значительно снижается.

РАЗНОВИДНОСТИ DVI

Существуют ещё две разновидности интерфейса DVI: DVI-D и DVI-I, различие между которыми заключается в том, что для обеспечения более широкой совместимости аппаратуры разных поколений в разъеме DVI, помимо трех рядов «цифровых» контактов, могут быть предусмотрены еще и аналоговые, на которые подается обычный аналоговый RGBHV-сигнал (то же, что VGA, на рис. 1 — контакты С1 – С5). Таким образом, вариант интерфейса DVI, включающий аналоговую и цифровую части, называют DVI-I (Integrated), т.е. совмещенный. Таким образом, всего можно встретить 4 разновидности интерфейса:

  • DVI-I Dual Link (цифровой + аналоговый, до 2048 х 1536)
  • DVI-I Single Link (цифровой + аналоговый, до 1920 х 1200)
  • DVI-D Dual Link (цифровой, до 2048 х 1536)
  • DVI-D Single Link (цифровой, до 1920 х 1200)

КАБЕЛЬ DVI

Версии Single Link могут не иметь контактов 4, 5, 12, 13, 20, 21 на разъеме. Версии DVI-D могут не иметь контактов C1, C2, C3, C4, С5 на разъеме.

Разводка разъема DVI (для «полного» интерфейса Dual Link DVI-I) показана на рис. 1, а назначение контактов сведено в таблицу 1.

Таблица 1. Распайка разъема DVI-I Dual Link

Конт. Описание Конт. Описание
1 Данные T.M.D.S 2– 16 Датчик «горячего» подключения
2 Данные T.M.D.S 2+ 17 Данные T.M.D.S 0–
3 Экран для данных T.M.D.S 2 и 4 18 Данные T. M.D.S 0+
4 Данные T.M.D.S 4–* 19 Экран для данных T.M.D.S 0 и 5
5 Данные T.M.D.S 4+* 20 Данные T.M.D.S 5–*
6 Такты DDC 21 Данные T.M.D.S 5+*
7 Данные DDC 22 Экран для тактов T.M.D.S
8 Аналоговая кадровая синхр.** 23 Такты T.M.D.S+
9 Данные T.M.D.S 1– 24 Такты T. M.D.S–
10 Данные T.M.D.S 1+ 25 Аналоговый канал R**
11 Экран для данных T.M.D.S 1 и 3 26 Аналоговый канал G**
12 Данные T.M.D.S 3–* 27 Аналоговый канал В**
13 Данные T.M.D.S 3+* 28 Аналоговая строчная синхр.**
14 Питание +5 В 29 Аналоговая земля**
15 Земля 30

* только для Dual Link; ** только для DVI-I


Рис. 1. Разъемы DVI-D и DVI-I

ВНУТРЕННОСТИ: ПЕРЕДАЧА ВИДЕОДАННЫХ (TMDS)

Высокие скоростные характеристики интерфейса DVI достигнуты за счет использования специально разработанного для него алгоритма кодирования сигналов, который называется Transition Minimized Differential Signaling (T.M.D.S) – дифференциальная передача сигналов с минимизацией перепадов уровней.


Рис. 2. Линия связи TMDS

Дифференциальный (или балансный, симметричный) способ передачи, когда по каждому проводнику витой пары проходит один и тот же прямой и инвертированный сигнал, обеспечивает эффективную защиту данных от синфазных помех.


Рис. 3. Балансная линия связи с дифференциальным приёмником


Рис. 4. Балансная линия связи подавляет помехи

На передающей стороне интерфейса DVI находится передатчик T.M.D.S. в котором производится преобразование оцифрованного RGB-сигнала и формирование последовательного потока данных в каждом из каналов. На приемной стороне, наоборот, происходит полное восстановление цифровых потоков по каналам R, G, B, а также сигнала Clock.

Формат передачи всегда один: цветовое пространство RGB, глубина цвета 24 бита (по 8 бит на компоненту). Для высоких разрешений поддерживаются частоты кадров до 60 Гц (прогрессивной развертки).

При восстановлении используется автоматическая компенсация потерь в кабеле и перетактирование (реклокинг, устранение джиттера, т.е. дрожания фазы цифрового сигнала).

Рис. 5. Сигнал до и после восстановления
(Нажмите на фото для увеличения)

Восстановление эффективно только если деградация сигнала не превышает некоторого порогового значения. В этом случае цифровой сигнал восстанавливается практически полностью, без потерь и ошибок. Однако ситуации стоит лишь немного ухудшиться (например, берем кабель немного большей длины) — и сигнал восстановить не удается, а картинка испещряется помехами, «разваливается», а то и вовсе пропадает. Это явление называется «эффектом обрыва» и характерно именно для цифровых сигналов.


Рис. 6. «Эффект обрыва»

В результате, при использовании кабелей разумной длины и репитеров (приёмников-передатчиков сигнала с его промежуточным восстановлением) можно транслировать цифровой сигнал на практически неограниченные расстояния — без потерь!


Рис. 7. Использование репитеров

Чем выше разрешение сигнала (а, значит, и скорость передачи данных в каналах TMDS), тем больше потери в кабеле и (при прочих равных) короче может быть используемый кабель. Стандарт DVI не оговаривает возможную длину кабеля и разрешение сигнала, при котором такая длина будет работать. Реальные качественные кабели DVI обычно хорошо работают при длинах и разрешениях, не превышающих показанные ниже на графике (приведен для интерфейса версии Single Link):


Рис. 8. Разрешения против длин кабелей

В некоторых случаях будут работать и более длинные кабели, однако это в каждом конкретном сочетании аппаратуры требует экспериментального подтверждения.

Чтобы преодолеть ограничения на длину кабеля, можно:

  • приобрести электрические кабели DVI сверхвысокого качества (и цены). В некоторых случаях производители таких кабелей гарантируют их работу с максимальными разрешениями при длине до 15 метров
  • использовать схему с репитерами (см. рис. 7)
  • использовать волоконно-оптические удлинители или иные специальные решения. Обычно это дешевле репитеров (при числе последних более 2), удлинители работают на расстояниях от десятков до сотен метров.


Рис. 9. Интегрированный оптоволоконный кабель (слева, длина до 100 м), передатчик и приемник для использования с отдельным оптическим кабелем (справа, длина кабеля до 500 м)

ВНУТРЕННОСТИ: СЛУЖЕБНЫЙ КАНАЛ (DDC)

Если служебный канал DDC не работает, видеоданные в каналах TMDS могут блокироваться

Интерфейсы DVI-D и DVI-I, помимо описанных выше цифровых каналов, содержат еще один, предназначенный для обмена информацией между оснащенным видеопроцессором источником (например, PC с видеокартой) и дисплеем. Канал DDC (Display Data Channel) предназначен для передачи подробного «досье» дисплея процессору, который, ознакомившись с ним, выдает оптимальный для данного дисплея сигнал с нужным разрешением и экранными пропорциями. Такое досье, называемое EDID (Extended Display Identification Data, или подробные идентификационные данные дисплея), представляет собой блок данных со следующими разделами: марка изготовителя, идентификационный номер модели, серийный номер, дата выпуска, размер экрана, поддерживаемые разрешения и собственное разрешение экрана.

При запуске DVI-совместимого источника активизируется процесс HPD (Hot Plug Detect, или опознание активного соединения). После этого источник производит считывание блока данных EDID. В случае если монитор отказывается выдать информацию о себе, канал T.M.D.S блокируется.

При использовании аппаратуры, соответствующей стандарту и стандартных кабелей, для простой схемы включения (источник–кабель–монитор) такая схема нормально работает. Однако в более сложных случаях канал DDC может и не работать — например, если между выходом и дисплеем установлены коммутаторы, усилители-распределители и др. элементы сложных AV-систем. В этом случае возникает проблема: как заставить работать выход, например, видеокарты ноутбука, при отсутствии служебного канала.


Рис. 10. Устройство — эмулятор EDID и его применение
(Нажмите на фото для увеличения)

«Обмануть» видеовыход можно с помощью специального устройства. Такой прибор хранит блок данных EDID в своей внутренней памяти и выдаёт его оттуда по запросу видеокарты. При этом видеоданные проходят через прибор «прозрачно». Если эмулятор предварительно «обучить» (прочитав реальный EDID из реального дисплея), источник сигнала будет «думать», что постоянно подключён к дисплею, и выдавать данные на выход.

Во многие коммутаторы и усилители-распределители для сигналов DVI и HDMI подобные эмуляторы уже встроены, что облегчает труд установщика. Заметим, что наличие эмулятора ни в коем случае не обеспечивает работу системы шифрования видеоданных HDCP, для которой наличие «живого» канала DDC обязательно.

ВНУТРЕННОСТИ: ШИФРОВАНИЕ ДАННЫХ HDCP

Разработанная фирмой Intel криптографическая система HDCP (Highbandwidth Digital Content Protection) — это метод защиты цифровых данных высокого разрешения. Она обеспечивает возможность в зависимости от конкретного случая установить разные уровни защиты, благодаря чему она не ограничивает свободу обращения с видео данными в пределах одобренных действующим законодательством рамок. Так, например, HDCP не обеспечивает защиту от копирования и искусственно не ухудшает качества копий. Под жесткий запрет подпадают следующие действия: копирование программ со снятой защитой, получение незащищенного цифрового потока высокого разрешения. Разрешены повторители и разветвители сигнала, но при этом они должны «обменяться паролями» друг с другом и получить взаимное одобрение, что возможно только в том случае, если все устройства обладают HDCP-совместимостью.

На диске Blu-Ray или в DVB-потоке записана специальная метка, при наличии которой плейер или ресивер обязан включить шифрование данных на своём цифровом выходе

Заметим, что HDCP не привязана, например, к шифрованию данных на Blu-Ray диске или потока в DVB-приёмнике. Это иные технологии. На самом диске или в DVB-потоке просто записана специальная метка, при наличии которой аппарат (плейер или ресивер) обязан включить шифрование данных на своём цифровом выходе.

Система HDCP может работать как с интерфесом DVI, так и с HDMI. Правда, для (в основном) компьютерного интерфейса DVI система HDCP применяется крайне редко, тогда как для потребительского интерфейса HDMI кодирование HDCP используется повсеместно (и для большинства видеопрограмм — в обязательном порядке).

HDCP защищает права потребителя, ограждая его от потока низкосортной
видеопродукции

Необходимо особо отметить, что HDCP работает не только на правообладателей киноматериалов, но и защищает права потребителя, ограждая его от потока низкосортной видеопродукции (например, по- лученной через Интернет), качество которой несовместимо с современными форматами телевидения высокого разрешения.

Работает HDCP по сложной схеме, предусматривающей прежде всего наличие своих «секретных» кодовых комбинаций в каждом передатчике и приемнике DVI/HDMI. В единой системе допускается наличие до 127 пар передатчиков и приемников и до 7 уровней разветвления (или ретрансляции). Для того чтобы канал DVI/HDMI активизировался, должен успешно пройти процесс взаимной аутентификации каждой пары передатчиков и приемников. Для этой задачи используется всё тот же служебный канал DDC.

При работе HDCP аналоговые выходы могут выдавать картинку высокого разрешения, либо низкого разрешения, либо вовсе не выдавать картинку — на усмотрение производителя

Первый этап процесса аутентификации – обмен кодовыми комбинациями, которые «зашиты» в микросхемы оборудования и недоступны пользователю. Кодовые комбинации должны обладать правдоподобностью, для проверки которой производится вычисление математической суммы R0. В передатчике вырабатывается псевдослучайная последовательность AN, которая вместе с т. н. «вектором выбора кода» (KSV) отсылается на приемник. Аналогично с приемника поступает подобное сообщение на передатчик. В случае положительного результата проверки KSV (в их структуре, помимо всего прочего, обязательно должны присутствовать 20 нулей и 20 единиц) на обеих сторонах запускаются генераторы кодов, вырабатывающие 24-разрядные шифровальные коды, соответствующие определенным значениям «секретного» параметра Ks. Синтезированные в передатчике и приемнике значения R0 и Ks сравниваются.

Значения KSV являются индивидуальными для каждого отдельного устройства. Существует также «черный список» взломанных кодов, который хранится в памяти устройства и пополняется при проигрывании новых BluRay-релизов (один из способов). При совпадении индивидуальных данных конкретного аппарата с данными из этого списка процесс инициализации немедленно блокируется. Таким образом, единожды замеченный в попытке обойти запреты DVD/BluRay-плейер станет персоной нон-грата в любой системе, при условии, что кто-то данную попытку заметит и сообщит куда следует.

Весь процесс «запуска» работы интерфейса DVI/HDMI (считывание EDID, настройка выхода) и cистемы HDCP (аутентификация) может занимать до нескольких секунд. В это время изображения на дисплее нет.

Когда на цифровом выходе плейера или спутникового ресивера идет видеопоток с кодированием HDCP, его аналоговые выходы могут выдавать картинку высокого разрешения, либо низкого разрешения, либо вовсе не выдавать картинку — на усмотрение производителя аппарата. К сожалению, в документации описание такого поведения можно найти крайне редко.

Концептуальная сложность всей системы (DVI/HDMI, DDC/EDID, HDCP) оказывается на порядки выше, чем всех ранее использовавшихся аналоговых интерфейсов. Хотя при массовом производстве это практически не приводит к удорожанию аппаратуры (и теоретически даже должно её удешевить), проблемы совместимости и даже простой работоспособности аппаратуры, особенно от разных производителей, теперь оказываются крайне актуальными. Особенности «прошивок» аппаратуры и ошибки в реализации интерфейсов способны свести на нет все преимущества самой дорогой и совершенной современной техники.

Перед приобретением комплекта аппаратуры с интерфейсом DVI/HDMI и поддержкой HDCP обязательно включите её и проверьте во всех режимах, в том числе и при воспроизведении контента с включенной защитой HDCP

Рекомендуем перед приобретением аппаратуры с интерфейсом DVI/HDMI и поддержкой HDCP обязательно включить её (весь комплекс — источники сигнала, промежуточные коммутаторы, распеределители, AV-ресиверы, дисплеи и все соединительные кабели) и проверить во всех режимах, в том числе и при воспроизведении контента с включенной защитой HDCP.

БУДУЩЕЕ DVI И HDMI

По оптимистичным прогнозам Intel, стандарт DVI и HDMI будет актуален как минимум следующие десять лет.

Вытеснение старых интерфейсов набирает обороты. В не столь уж отдаленном будущем дело, скорее всего, дойдет до отмирания аналоговой части видеоаппаратуры. Для интерфейса HDMI, идущего на смену DVI, это уже свершилось (аналоговой части там нет).

ИНТЕРФЕЙС HDMI

Развитием интерфейса DVI является мультимедийный интерфейс высокой четкости HDMI (High Definition Multimedia Interface). Видеочасть HDMI, а также служебный канал DDC полностью совместимы с DVI, но вид у него совершенно другой, т.к. использован другой разъём. HDMI – это более совершенный интерфейс, чем DVI, в первую очередь, благодаря возможности передачи многоканального звука. Дополнительно HDMI снабжён управляющим интерфейсом CEC (его нет в DVI).

HDMI – это более совершенный интерфейс, чем DVI, в первую очередь, благодаря возможности передачи многоканального звука

Так же, как и DVI, интерфейс HDMI может быть одноканальным (Single Link) и двухканальным (Dual Link) (для этих версий используются разные разъёмы). Линии связи TMDS и служебный канал DDC работают в точности так же, как и в DVI.

Пропускная способность HDMI (как и DVI) достигает 5 Гбит/с. Этого достаточно для видеосигнала 1080p и двух каналов несжатого цифрового звука в PCM до 48 кГц либо 5.1 каналов в Dolby Digital или DTS. Передача аудио осуществляется в смеси с видео, используются те же линии TMDS (никаких дополнительных проводников для аудио в кабеле нет).


Рис. 11. Сравнение кабельных вилок HDMI и DVI (справа)

Разъем HDMI более компактный, однако лишен фиксаторов, и (при использовании сколько-нибудь длинных и тяжёлых кабелей) склонен выпадать из своей розетки.

КАБЕЛЬ HDMI

Последняя на момент выпуска брошюры версия стандарта HDMI 1.3a описывает 3 разновидности разъёма:

  • Стандартный Single Link (Type A)
  • Стандартный Dual Link (Type B)
  • Миниатюрный Single Link (для компактных устройств) (Type C)

Самый распространённый тип — стандартный Single Link (Type A). Другие типы разъёмов встречаются пока редко. Разводка такого разъема показана на рис. 12, а назначение контактов сведено в таблицу 2.

Таблица 2. Распайка разъема HDMI (Type A, Single Link)

Конт. Описание Конт. Описание
1 Данные T.M.D.S 2+ 2 Экран для данных T.M.D.S 2
3 Данные T.M.D.S 2– 4 Данные T.M.D.S 1+
5 Экран для данных T.M.D.S 1 6 Данные T.M.D.S 1–
7 Данные T. M.D.S 0+ 8 Экран для данных T.M.D.S 0
9 Данные T.M.D.S 0– 10 Такты T.M.D.S+
11 Экран для тактов T.M.D.S 12 Такты T.M.D.S–
13 CEC 14 (не используется)
15 Такты DDC (SCL) 16 Данные DDC (SDA)
17 Земля (для DDC/CEC) 18 Питание +5 В
19 Датчик «горячего» подключения


Рис. 12. Кабельная часть разъёма HDMI Type A

ВНУТРЕННОСТИ: TMDS, DDC, HDCP

Технологии передачи видеоданных (TMDS), служебнный канал (DDC), cистема шифрования (HDCP) аналогичны описанным для интерфейса DVI.

Длины кабелей и максимальное разрешения оказываются аналогичными таковым для DVI — см. рис. 8. Для преодоления ограничений по длине можно использовать те же методы что и для DVI (рис. 13).


Рис. 13. Оптический кабель для удлинения HDMI (Type A) до 100 метров

В дополнение ко всем видеорежимам DVI интерфейс HDMI поддерживает:

  • с версии 1.2 — цветовое пространство YUV (т.е. Y/Pb/Pr)
  • с версии 1.3 — цветовое пространство xvYCC (IEC 61966-2-4, имеет в 1,8 раз более широкий цветовой охват)
  • с версии 1.3 — удвоенную скорость передачи данных (х2) по TMDS. Режим требует применения специальных кабелей («категории 2») с улучшенными параметрами. Кабели для всех предыдущих версий при этом попадают в «категорию 1». Кроме режима х2 поддерживаются режимы х1,25 и х1,5.

При использовании режима удвоения скорости передачи, начиная с версии 1.3 возможно следующее:

  • увеличить глубину цвета вплоть до 48 бит
  • увеличить кадровую частоту для стандартных максимальных разрешений до 120 Гц
  • увеличить максимальное разрешение

ВНУТРЕННОСТИ: ПЕРЕДАЧА АУДИО

Аудиоданные передаются вместе с видео по тем же линиям связи TMDS. Аудиопоток «нарезается» на пакеты и передается в неиспользуемых участках видео (во время интервалов гашения по горизонтали и вертикали).


Рис. 14. Аудиопоток передается пакетами в интервалах гашения видео

  • с версии 1.0 поддерживается PCM stereo до 48k, Dolby Digital, DTS
  • c версии 1.1 также поддерживается DVD-audio
  • c версии 1. 2 также поддерживается SACD
  • c версии 1.3 также поддерживается Dolby®TrueHD и DTS-HD Master Audio™ (с битрейтами до 8 Мбит/с)

ВНУТРЕННОСТИ: КАНАЛ УПРАВЛЕНИЯ (СЕС)

Многие производители электроники объявили о поддержке канала управления СЕС

Дополнительная линия связи СЕС (Consumer Electronics Control) может использоваться для управления потребительской электроникой. Благодаря ей все соединенные по интерфейсу HDMI приборы (до 10 штук) объединяются в управляющую сеть. Предусмотрены типовые команды управления (Пуск, Стоп, Перемотка, команды для меню, тюнеров, ТВ и т.д.), которые приборы могут передавать друг другу. Это позволяет управлять одним аппаратом (скажем, проигрывателем Blu-Ray) с пульта другого (скажем, телевизора), автоматизировать некоторые процессы и т.д. С выходом версии HDMI 1.3 многие производители электроники объявили о поддержке данного канала управления.

СОВМЕСТИМОСТЬ ИНТЕРФЕЙСОВ

Стандарт HDMI оговаривает полную совместимость всех версий интерфейсов (сверху-вниз и снизу-вверх):

  • DVI (версии 1. 0) должен быть совместим с HDMI (любой версии). Разумеется, поддержка аудио при этом отсутствует. Режимы видео будут ограничены режимами, оговорёнными для DVI. Подключение можно производить переходным кабелем (или через адаптер-переходник)
  • HDMI (любой версии) должен быть совместим с HDMI (любой версии). При этом возможности такой системы определяются возможностями «младшего» её компонента.
  • Допустимы любые сочетания версий источника сигнала, дисплея и промежуточных приборов (репитеров, коммутаторов и т.д.), с той же оговоркой по возможностям.


Рис. 15. Кабель-переходник и адаптер DVI-HDMI

К сожалению, такую великолепную совместимость демонстрируют далеко не все имеющиеся на рынке устройства. Например, некоторые широкоэкранные дисплеи для домашних кинотеатров не поддерживают цветовое пространство RGB (необходимое для DVI и HDMI 1.0) и понимают лишь ограниченное количество видеорежимов (против минимально требуемого стандартом). При этом на таких дисплеях красуется логотип «HDMI» и провозглашается поддержка версии 1.3.

Заметим также, что расширенные возможности версии HDMI 1.3а, в основном, являются необязательными, и поэтому «соответствовать» требованиям этой новейшей версии стандарта оказывается легко — достаточно выполнить лишь минимальные требования (фактически — требования к версии 1.0). Поэтому при покупке аппаратуры обязательно убедитесь, что она действительно имеет те расширения, которые Вам нужны — цифра 1.3а в спецификации ещё ни о чём, к сожалению, не говорит...

Ссылки в Интернете:
Стандарт DVI http://www.ddwg.org
Стандарт HDMI http://www.hdmi.org
Стандарт HDCP http://www.digital-cp.com

кабель hdmi dvi, что лучше dvi или hdmi, переходник hdmi dvi своими руками


При приобретении монитора нередко возникает дилемма, какой из имеющихся интерфейсов использовать. Как правило, производители встраивают в технику 2-3 интерфейса, которые, на первый взгляд, не сильно-то и различаются. Выбор может быть нелегким, если не учитывать принципиальные различия и технологические особенности. В этой статье будут рассмотрены два таких интерфейса – HDMI и DVI. А также уделим отдельное внимание тому, что делать при несовпадении интерфейсов. Узнаем, каким должен быть рабочий переходник, как лучше его выбрать, а также, возможно ли изготовить адаптер своими руками.

Сходства и различия интерфейсов

Сначала поговорим о том, что общего у двух технологий. Вначале следует оговориться, что, хотя у DVI есть три типа разъемов (аналоговый, цифровой и смешанный), внимание будет уделено одному. Причина в том, что на большинстве мониторов установлен именно DVI-D (digital – цифровой) интерфейс. Кроме того, эта разновидность имеет больше всего общего с интерфейсом HDMI.

Выделим следующие сходства двух интерфейсов:

  • Цифровые интерфейсы
  • Оба интерфейса используют одинаковую технологию передачи информации
  • Наличие технологии шифрования HDCP (не во всех версиях DVI)
  • Одинаковое качество изображения при разрешении до Full HD

Несмотря на большое количество общего, оба интерфейса в то же время значительно различаются. Основные отличия перечислены ниже:

  • HDMI способен передавать аудиоданные, DVI же звук не поддерживает
  • Разное количество цифровых каналов
  • HDMI более универсален, поэтому подходит для большей части мультимедийной техники
  • Отдельные версии кабеля HDMI могут поддерживать соединение Ethernet
  • HDMI имеет увеличенную пропускную способность, особенно последние спецификации

Отличия интерфейсов  по внешнему виду

Если кабели и схожи по внешнему виду, то вот штекеры двух интерфейсов имеют мало общего, поэтому перепутать их вряд ли получится. Штекер DVI довольно габаритный, имеет множество контактов, а также снабжен фиксаторами, которые делают невозможным случайное выдергивание кабеля. HDMI же, напротив, небольшой и аккуратный разъем, схожий с USB. Фиксаторов в нем нет, однако есть небольшие защелки, которые не дают разъему «отходить». Контактов в HDMI также будет поменьше. Если коротко, то в мультимедийном интерфейсе разработчики позаботились также и об эргономических и эстетических характеристиках разъема.

Как лучше подключить монитор

Как правило, многие из современных мониторов содержат оба интерфейса. Чтобы выбрать один из них, нужно учесть, какая еще техника будет использоваться с компьютером. Желательно оставить хотя бы один HDMI выход видеокарты свободным, чтобы можно было в любой момент подключить телевизор, проектор или что-то еще. Если разрешение экрана выше, чем Full HD, рекомендуем использовать только HDMI, так как более старому DVI может не хватить пропускной способности. Если же монитор не такого большого разрешения, тогда можно делать выбор «на любителя» — разница в качестве не будет заметна.

Переходник HDMI – DVI



Преимущество двух интерфейсов в том, что они используют один формат передачи данных и аналогичную технологию. Благодаря этому при необходимости можно легко соединить два устройства с разными интерфейсами. Не потребуется сложных адаптеров – работать будет даже просто переходник DVI на HDMI. Такие устройства не содержат в себе сложных микросхем, а потому и стоят недорого. Переходник для монитора DVI HDMI не влияет на качество видео и изображений. При использовании конвертеров с цифры на аналог или обратно потерь данных не избежать, а вот соединение этих интерфейсов такого минуса лишено.

Использование переходника целесообразно, если у вас есть старый проектор или монитор, которые по-прежнему исправно работают. В таком случае нет необходимости приобретать новую технику. Переходник будет без потерь передавать информацию на устройство вывода. Такое приспособление не занимает много места, поэтому при использовании не возникнет никаких неудобств.

Второе применение переходника вытекает из раздела «Как лучше подключить монитор». На многих ПК есть только один выход HDMI. Заняв его монитором, пользователь будет лишен возможности подключить к компьютеру телевизор или другое мультимедийное устройство. Решить проблему можно, подключив HDMI монитор к DVI разъему через переходник.

Важное замечание: как говорилось ранее, пропускная способность DVI значительно ниже, чем у последних спецификаций HDMI. Как и в большинстве интерфейсов, переходник HDMI DVI сможет соответствовать только характеристикам менее «продвинутого» кабеля. Поэтому, если разрешение вашего монитора выше, чем 1920х1080, рекомендуем воспользоваться не переходником, а разветвителем HDMI. Такое устройство позволит подключить к разъему еще одну единицу техники.

Основные характеристики

Кабель HDMI DVI технически способен выдавать изображение любого разрешения. Этот параметр регулируется исключительно настройками вывода видеокарты, а также разрешением монитора. Однако ограничения все еще есть. DVI бывает как одно-, так и двухканальным. Разница в том, что пропускная способность интерфейса составляет до 3,4 Гбит/с на канал. Одноканальный кабель подойдет только для обычных мониторов, о чем говорилось выше. Поэтому изображение с разрешением выше Full HD будет корректно отображаться только при использовании Dual-link DVI. В противном же случае рекомендуется снизить разрешение изображения в настройках видеокарты.

Переходник DVI на HDMI со звуком не дружит, поэтому нужно искать вариацию адаптера с отдельным аудиовыходом, к которому придется подключать звуковой кабель. В противном же случае, о получении звука через интерфейс можно и не мечтать. В остальном переходник работает идеально, слабо подвержен помехам, а также не нагревается, что продлевает его срок службы.

Оптимальная длина кабеля

Длина переходника ограничивается техническими характеристиками интерфейса. При использовании HDMI сигнал передается без потерь на расстояние до 10 метров. Кроме того, существует возможность использовать усилители, с которыми этот показатель возрастает в разы.  Что касается DVI, то производители не рекомендуют использовать кабель длиннее 3 метров, так как может появиться искажение картинки. Следовательно, переходник DVI HDMI не должен иметь длину более 3 метров.

Схема: переходник DVI – HDMI своими руками

Чтобы изготовить переходник самостоятельно, нужно изучить распиновку обоих разъемов, чтобы понять, какие контакты у них совпадают. Именно их выходы и нужно будет затем соединить между собой. Если тяжело соотнести их самостоятельно, воспользуйтесь готовой схемой, на которой показано, что к чему припаивать. После завершения пайки можно подключить переходник, чтобы убедиться, что все работает. После этого концы возможно усилить термоусадкой и начинать смело пользоваться готовым изделием.

Вывод

Переходник HDMI DVI может существенно упростить жизнь во многих обстоятельствах. Принципиальная схема его довольно проста, поэтому устройство стоит недорого. Кроме того, желающие могут даже изготовить его своими руками. Рабочий переходник способен продлить жизнь устаревшей, но рабочей технике, запросто «подружив» ее с новым компьютером.

Кабели и переходники для аудио и видео Тип разъема HDMI

2RCA - RCA 1

3.5 - 2 x RCA 6

3 RCA - 3 RCA 6

3.5 - 3.5 23

3.5 - 2 x 3.5 6

3.5 (папа) - 6.3 (мама) 1

3.5 - USB 2

3.5 - USB Type-C+3.5 2

6.3 (папа) - 3.5 (мама) 1

AV - HDMI 3

DisplayPort - DisplayPort 10

DisplayPort - DVI 8

DisplayPort - HDMI 17

DisplayPort - VGA 7

DVI - DVI 21

DVI - VGA 9

HDMI - 10 х HDMI 1

HDMI - 16 х HDMI 1

HDMI - 2 х HDMI 3

HDMI - 3 х HDMI 1

HDMI - 4 х HDMI 3

HDMI - 8 х HDMI 2

HDMI - DVI 17

HDMI - DVI-D 1

HDMI - HDMI 185

HDMI - micro HDMI 10

HDMI - micro HDMI + Mini-HDMI 1

HDMI - MicroUSB + USB 2

HDMI - mini DisplayPort 2

HDMI - mini HDMI 8

HDMI - VGA 17

HDMI - VGA + R/L 1

HDMI - VGA + RCA 1

HDMI - VGA+3.5 5

micro HDMI - HDMI 1

micro USB - HDMI (MHL) 2

mini DisplayPort - DisplayPort 10

mini DisplayPort - DisplayPort + HDMI + DVI 1

mini DisplayPort - DVI 5

mini DisplayPort - HDMI 5

mini DisplayPort - mini DisplayPort 1

mini DisplayPort - VGA 6

mini DVI - VGA 1

mini HDMI - HDMI 1

mini HDMI - mini HDMI 1

Mini-DIN 6 - Mini-DIN 6 2

RCA - RCA 2

SCART-3 RCA 2

TOSLINK - TOSLINK 8

TV-TV (Coaxial) 3

USB - HDMI 2

USB 3.0 - VGA 1

USB Type-C - DisplayPort 3

USB Type-C - HDMI 1

USB Type-C - HDMI + VGA 1

USB Type-C - HDMI + VGA + DisplayPort 1

USB Type-C - VGA 2

VGA - 2xVGA 1

VGA - RCA 1

VGA - VGA 26

Кабель HDMI® - DVI-D длиной 10 футов - M / M

Вы должны использовать видеоконвертеры и удлинители только в случае крайней необходимости. Во многих случаях в большинстве видеоконвертеров и удлинителей нет необходимости, если вы покупаете правильный кабель.

В следующей таблице указана максимальная длина кабеля для распространенных видеостандартов.

Стандарт видео Максимальная длина
DisplayPort 50 футов.(15,2 м)
HDMI 50 футов (15,2 м)
DVI 50 футов (15,2 м)
VGA 200 футов (71 м)

Примечание: StarTech.com предлагает кабели длиннее, чем указано выше, включая активные кабели, которые обычно включают встроенные усилители активного сигнала, позволяющие использовать более длинные кабели. Активные кабели специально разработаны для превышения рекомендованной максимальной длины и протестированы в соответствии с перечисленными спецификациями (например, максимальное указанное разрешение).

Видеоадаптеры

Видеоадаптеры пассивно адаптируют кабель от одного типа разъема к другому. Видеоадаптеры не меняют тип сигнала и не меняют видеостандарт.

Примеры распространенных применений адаптеров:

  • DVI-I в VGA

  • RCA в BNC

  • От Mini DisplayPort к DisplayPort

  • Муфты (гнездо-гнездо или штекер-штекер)

Примечание: Для удлинения кабеля на небольшое расстояние можно использовать соединитель.Однако каждый используемый ответвитель может привести к потере сигнала, что ухудшает качество сигнала.

Видеоконвертеры

Видеоконвертеры активно обрабатывают и изменяют тип сигнала с одного видеостандарта и преобразуют его в другой стандарт. Обычно они используются для преобразования цифрового сигнала в аналоговый и наоборот, но могут использоваться для преобразования цифрового сигнала в другой стандарт цифрового видео (например, HDMI в DisplayPort).

Видеоконвертеры

работают на небольших расстояниях от источника до места назначения: до 15 футов или 3 метров.

Удлинители видео

Видео расширители преобразуют входной сигнал в более высокое напряжение для передачи на большие расстояния, а затем преобразуют входной сигнал обратно в исходный видеостандарт. Входной и выходной сигнал на видеорасширителе будут совпадать, так как единый видеостандарт поддерживается на всех этапах. Если удлинить кабель с помощью адаптеров или преобразователей, качество сигнала ухудшится.

Примечание: Для получения дополнительной информации об использовании видеоадаптера или конвертера с видеорегистратором см. Следующий FAQ: http: // www.startech.com/faq/video_signal_converters_convert_then_extend.

C2G 2-метровый цифровой видеокабель HDMI - DVI-D (6,6 фута)

Все остальные товарные знаки являются собственностью соответствующих владельцев.
Для получения информации о гарантии посетите веб-сайт ниже и выберите Местоположение: www.dell.com/servicecontracts

Celeron, Intel, логотип Intel, Intel Atom, Intel Core, Intel Inside, логотип Intel Inside, Intel vPro, Intel Evo, Intel Optane, Intel Xeon Phi, Iris, Itanium, MAX, Pentium и Xeon являются товарными знаками корпорации Intel или ее дочерних компаний.

© 2018 NVIDIA, логотип NVIDIA, GeForce, GeForce RTX, GeForce MAX-Q, GRID, SHIELD, Battery Boost, CUDA, FXAA, GameStream, G-Sync, NVLINK, ShadowPlay, SLI, TXAA, PhysX, GeForce Experience, GeForce NOW, Maxwell, Pascal и Turing являются товарными знаками и / или зарегистрированными товарными знаками NVIDIA Corporation в США и других странах.

* Возврат : 30-дневный период возврата рассчитывается с даты выставления счета. Исключения из стандартной политики возврата Dell по-прежнему применяются, и некоторые продукты не подлежат возврату в любое время.Возврат телевидения подлежит оплате за возврат. См. Dell.com/returnpolicy.

Предложения могут быть изменены, не суммируются с другими предложениями. Применяются налоги, сборы за доставку и другие сборы. Предложение о бесплатной доставке действует в континентальной части США (за исключением адресов Аляски и почтовых ящиков). Предложение не действует для торговых посредников. Dell оставляет за собой право отменять заказы, связанные с ошибками ценообразования или другими ошибками.

* Награды начисляются на ваш онлайн-счет Dell Rewards Account (доступный через ваш Dell.com My Account) обычно в течение 30 рабочих дней после даты отправки вашего заказа. Срок действия вознаграждения истекает через 90 дней (кроме случаев, когда это запрещено законом). Сумма «Текущий баланс вознаграждений» может не отражать самые последние транзакции. Проверьте актуальную информацию о балансе вознаграждений на сайте Dell.com My Account. Вознаграждение до 6% только при покупке предпочтительной учетной записи Dell. Вознаграждение до 3%, если вы потратите 800 долларов в течение 12 месяцев на все остальные покупки. Продукты Bose имеют право на вознаграждение до 3%. Общая сумма заработанных вознаграждений не может превышать 2000 долларов в течение 3-месячного периода.ПРЕДПОЧТИТЕЛЬНЫЙ СЧЕТ DELL (DPA): Предлагается резидентам США WebBank, членом FDIC. Налоги и доставка являются дополнительными и варьируются. Выплаты равны более 3% от New Balance или 20 долларов США. Минимальная процентная ставка составляет 2,00 доллара США. Dell и логотип Dell являются товарными знаками Dell Inc.

Guide to the Best HDMI to DVI Adapters and Cables

Многие старые аудио и видео форматы вымирают. Возможно, вы заметили, что кабели VGA с каждым годом становятся все реже. Даже кабели цифрового визуального интерфейса (DVI) начинают истощаться.В настоящее время DVI остается одним из последних стандартных кабелей для мониторов и продолжает широко производиться для различных мониторов и видеокарт.

Но вторгающиеся форматы, такие как DisplayPort и HDMI, слишком широко распространены. Они делают то же самое, что и другие форматы, а также некоторые другие. Кажется, мы все ближе и ближе приближаемся к миру, в котором существует только один или два типа проводов. Но пока такое время не наступит, миллионы людей окажутся в довольно сложной ситуации.Как выбрать переходной кабель HDMI-DVI?

Выбор переходного кабеля HDMI-DVI

К счастью, найти переходник с HDMI на DVI не так уж сложно. Вам необходимо знать, какой именно тип подключений DVI и HDMI вы хотите использовать. Вам придется подумать о проблемах совместимости и решить основные проблемы с качеством. Качество сборки кабеля имеет большее значение при определенных условиях, например, если вы планируете использовать адаптер в течение нескольких лет. Но, по крайней мере, вы должны быть уверены, что ваш адаптер не развалится на вас.

Ограничения длины

Одна из вещей, которые делают формат HDMI настолько популярным, - это то, на что он способен. HDMI может обрабатывать Ethernet-соединения, видеоданные, аудиоданные, 3D-контент и около десятка других функций, о которых вы, вероятно, даже не задумывались. Напротив, кабели DVI годятся только для передачи видео. А когда вы переходите с DVI на HDMI, вы не сможете использовать функции, поддерживаемые только одним из этих двух форматов.

Когда вы прокладываете кабели DVI или HDMI на слишком большие расстояния, у вас возникают проблемы с сигналом.Что касается деградации сигнала, эти форматы не так плохи, как многие старые аналоговые AV-кабели, но они по-прежнему страдают от особенно долгих поездок. Если вам на самом деле не нужен 15-футовый кабель, не спешите выбирать 15-футовый адаптер. И постарайтесь оставаться в пределах 15 футов, что является максимальной рекомендуемой длиной для контента DVI.

Иногда вам действительно нужно некоторое расстояние между объектами, которые вы пытаетесь соединить. Если вы пытаетесь подключить портативный компьютер с DVI к монитору HDMI, вам, вероятно, понадобится более 2 дюймов кабеля для подключения.Это то, о чем стоит подумать, в зависимости от устройств, которые вы планируете использовать.

Типы подключения

На полностью загруженном кабеле HDMI 18 контактов. Каждый вывод помогает микросхеме обеспечивать полосу пропускания, необходимую для передачи контента SDTV, HDTV, 4K и т. Д. Среди кабелей HDMI также есть множество типов подключения. Стандартный тип - это тот, который мы все знаем и любим, а двухканальный HDMI - версия, которая значительно шире, с несколькими дополнительными контактами. Мини-версия немного меньше стандартной, а микроформат на один размер меньше.

DVI поставляется в различных конфигурациях. DVI-I - это интегрированная разновидность, поддерживающая цифровые и аналоговые соединения на одном и том же соединении. DVI-D - это только цифровой вариант. DVI-A - это только аналоговый вариант. Эти различия важны, потому что они не только изменяют поддерживаемый контент, но и отражают различия в физическом плагине. DVI-D использует другой набор контактов по сравнению с DVI-A и другими.

Качество видео

Выбор неправильного адаптера или дешевого адаптера может быстро ухудшить качество видео.Часто это происходит в небольших количествах, которые многие люди даже не замечают. С физической точки зрения надежное соединение адаптера и электроники - это, по крайней мере, половина общей проблемы. Но вы также хотите убедиться, что надежное соединение может длиться с помощью качественного строительства.

Качество сборки

Вы хотите, чтобы ваш адаптер прослужил дольше года или двух? Адаптеры, передающие ваш сигнал, имеют много шансов отбросить кусочки информации.Коррозия кабеля из-за воды или влажной среды может постепенно ухудшать ваши соединения.

Избежать коррозии обычно так же просто, как выбирать позолоченные переходные кабели. Вы также должны обратить внимание на защиту вокруг кабеля. Это оптоволоконный кабель? Они используют дополнительные слои защиты? Какой толщины сам шнур?

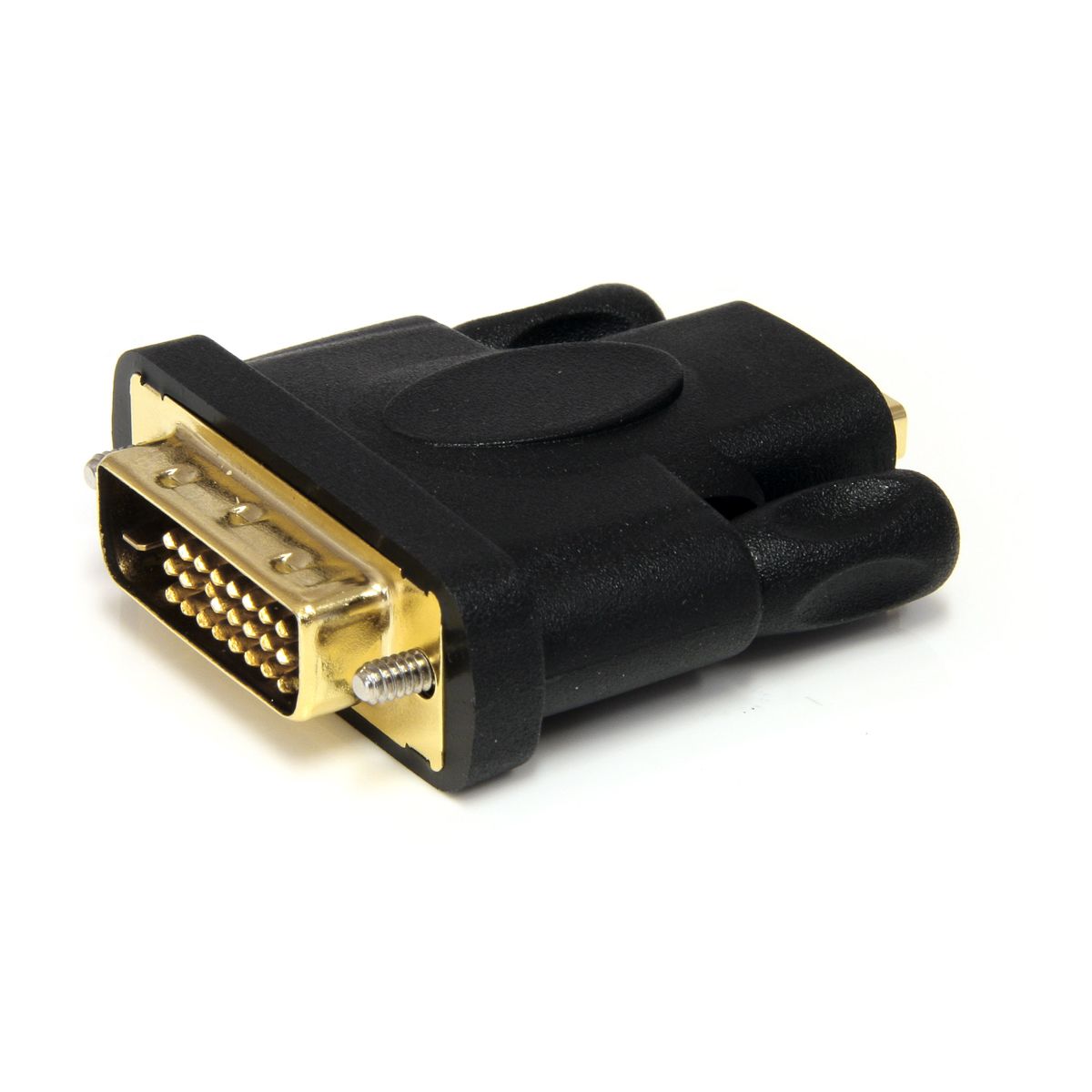

CableCreation Позолоченный переходник DVI-HDMI

Позолоченный адаптер CableCreation с DVI на HDMI - это двунаправленный адаптер, который может преобразовывать из HDMI в DVI или из DVI в HDMI.Он поддерживает безупречную передачу HD-контента 1080p, но, как и следовало ожидать, аудиоконтент необходимо передавать отдельно. Этот адаптер фактически не требует прокладки кабелей между каждым подключением, что делает его очень портативным и легко адаптируемым к существующему оборудованию.

Качество сборки и технические характеристики

Каждый конец адаптера покрыт золотом, что защищает адаптер от коррозии. Это особенно важно для женской части HDMI этого адаптера, которая имеет углубленный отсек, который в противном случае может быть уязвим для коррозии.

На каждом конце адаптера вы найдете два текстурированных винта с накатанной головкой, которые можно использовать для затягивания соединения на адаптере. Это предохранит ваши кабели от выдергивания. Золотые нити, которые вы накручиваете для затяжки соединения, имеют такие большие текстурированные неровности, что нет риска их износа со временем. Однако эти затяжные резьбы несколько малы по сравнению с большинством переходников.

Корпус адаптера CableCreation DVI - HDMI изготовлен из литого ПВХ, и в нем предусмотрены различные зазоры между рукоятками, предотвращающими скольжение, расположенные вдоль корпуса.Это позволит вам крепко взять адаптер и вытащить его. Соединение DVI представляет собой стандартное соединение 24 + 1 и 24 + 5, подходящее для обычных видеокарт. Точно так же порт HDMI имеет стандартные размеры.

Другие соображения

Это беспроводной адаптер в минималистичном стиле. Его можно носить с собой или быстро адаптировать к уже проложенному кабелю. Но отсутствие кабелей также может быть ущербом, в зависимости от того, что вы пытаетесь подключить, и от того, есть ли у вас кабели, адаптировать или нет.

Еще одна вещь, на которую следует обратить внимание, - это то, что это на самом деле набор из двух адаптеров. Это означает, что вы можете адаптировать два отдельных кабеля или устройства к адаптеру по цене, которая все равно будет меньше, чем у большинства адаптеров для одного устройства. Если вы действительно можете использовать дополнительный адаптер HDMI-DVI, ценность будет просто нелепой.

BlueRigger Высокоскоростной переходной кабель HDMI-DVI

Кабель-переходник от входа HDMI BlueRigger к переходному кабелю DVI предоставляет все, что можно ожидать от бренда BlueRigger.Конструкция выглядит прочной и чистой. Что еще более важно, этот адаптер обеспечивает кабели различной длины. Эти кабельные переходники идеально подходят для настройки домашнего кинотеатра, телевизора высокой четкости или монитора.

Качество сборки и технические характеристики

BlueRigger предлагает адаптерный кабель длиной 3, 6, 10, 15, 25 и 35 футов. В каждом случае в кабеле используются одинаковые позолоченные разъемы, обеспечивающие отличную проводимость сигнала и защиту от коррозии.На внешней стороне кабеля толстая оболочка CL2 обеспечивает дополнительную защиту ваших сигналов. Рейтинг CL2 указывает на то, что этот кабель подходит для эксплуатации в жилых зданиях.

В качестве разъема HDMI-штекер DVI этот кабель-адаптер обеспечивает стандартное соотношение сторон 16: 9, а также соотношение сторон 21: 9. Внешний слой ПВХ обеспечивает дополнительную защиту и без того прочного кабеля. Концы переходного кабеля BlueRigger HDMI-DVI оканчиваются 25 + 1-контактным соединением HDMI-DVI, стандартной конструкцией, используемой в большинстве современных графических процессоров.

Стоит отметить, что конец кабеля DVI можно закрепить двумя винтами с накатанной головкой. Эти винты легко затянуть благодаря использованию очень большой пластмассовой резьбы. Они практически вдвое больше, чем у CableCreation.

Другие соображения

BlueRigger включает в себя пожизненную гарантию на адаптерный кабель. Имейте в виду, что конец DVI этого адаптера кабеля означает, что звук не будет передаваться. Вам понадобится отдельный адаптер для аудиокабеля с использованием кабеля Toslink, или вы можете найти собственное решение для звука.Но как только вы все прикрутите, соединение становится довольно прочным и надежным.

StarTech.com 8-дюймовый переходник для видеокабеля HDMI - DVI-D

Кабель StarTech 8 ”HDMI-DVI-D немного отличается. В то время как адаптер BlueRigger использует соединение «папа-вилка» с разъемом DVI, адаптеры StarTech доступны в несколько необычной конфигурации «папа HDMI-папа» DVI. Они по-прежнему производят различные модели, предназначенные для мужчин и женщин, но этот уникальный адаптер позволяет соединять вместе различные ноутбуки, мониторы и аналогичные устройства.

Качество сборки и технические характеристики
Кабель адаптера

StarTech имеет длину 8 дюймов, что обеспечивает достаточное расстояние для вашей электроники для подключения. Если вы пытаетесь подключить свой ноутбук к монитору ПК, это небольшое дополнительное расстояние может быть невероятно важным. И это может устранить необходимость в нескольких кабелях, уменьшая беспорядок.

Сам кабель изготовлен из алюминиевой майларовой фольги, которая защищена стандартной плетеной оплеткой.Хотя StarTech не указывает на это в своей рекламе, они используют позолоченные разъемы. И когда у вас есть все стороны, будет справедливо сказать, что в целом конструкция прочная. Перемещение и удаление каждого соединения происходит плавно, обеспечивая отличное твердое сопротивление в каждом направлении.

Другие соображения

Что еще более важно, использование адаптера видеокабеля StarTech 8 ”HDMI-DVI-D может означать, что вам не нужно использовать несколько адаптеров. Наличие возможности использовать менее распространенную конфигурацию переходного кабеля HDMI - гнездо DVI обеспечивает гораздо более широкий спектр устройств, которые можно соединять вместе.Это может избавить вас от необходимости использовать два адаптера для одного сигнала, что может привести к катастрофическим результатам в виде деградации сигнала.

Обратите внимание, что в этом разъеме используются контакты DVI-D, а не DVI-I. И если вы внимательно посмотрите на концы подключения, то на конце HDMI контакты 13 и 14 вообще отсутствуют. Эти контакты соответствуют сигналам пульта дистанционного управления и зарезервированы для аудио и функций Ethernet 100 Мбит / с на HDMI. Поскольку этих функций нет в формате DVI-D, не было необходимости размещать эти контакты на кабеле HDMI.Тем не менее, он будет работать как обычный кабель HDMI.

Выбор между 3 качественными переходными кабелями HDMI - DVI

Адаптер видеокабеля StarTech HDMI-DVI-D - хороший выбор для уникальных условий подключения штекера HDMI к гнезду DVI. Их кабельный адаптер прочный сверху вниз и обеспечивает стандартный набор контактов DVI-D, соответствующих содержимому HDMI, для которого он адаптируется. Хотя расстояние между устройствами ограничено 8 дюймами, это почти все, что понадобится большинству людей.

BlueRigger HDMI to DVI - это простой выбор для подключения штекера DVI к штекеру HDMI. Для подключения панелей к устройствам отображения этот адаптер будет полезен практически в любой среде. BlueRigger также является лучшим выбором, если вам нужно расстояние для кабеля адаптера, потому что он предлагает одни из самых дешевых и высококачественных преобразований сигнала HDMI в DVI, которые вы можете купить.

Позолоченный адаптер DVI-HDMI CableCreation не требует использования кабеля. Он удобен для сохранения чистоты и минимализма.Просто прикрепите его к концу кабеля, к задней стороне видеокарты или бросьте в карман. Если вам не нужны кабели для увеличения расстояния между устройствами, которые вы пытаетесь подключить, то этот комплект из двух адаптеров HDMI-DVI может оказаться безумным преимуществом.

Было ли это полезно? Пожалуйста, подумайте о том, чтобы поделиться:

Узнайте о кабелях HDMI-DVI: их качества и области применения

В идеальном мире все видео-, аудио- и компьютерные компоненты имели бы одинаковые типы разъемов, и мы могли бы использовать одни и те же кабели для их подключения любым способом.

Если вы найдете этот идеальный мир, немедленно сообщите нам об этом. А пока нам всем придется иметь дело с мешаниной портов, разъемов и кабелей, которые обычно требуются для передачи данных, аудио и видеосигналов из точки A в точку B с наименьшими помехами и ухудшением качества.

Растущее слияние видео и компьютерного мира, возможно, лучше всего демонстрируемое растущим доминированием Netflix, Amazon и Hulu, означает, что перемещение сигналов между видео и компьютерными системами стало обычным явлением.К сожалению, большинство видео и компьютерных мониторов используют разные стандарты для передачи и приема сигналов высокой четкости: HDMI и DVI.

Некоторое новейшее оборудование на рынке действительно поддерживает как DVI, так и HDMI. Однако большая часть оборудования этого не делает, поэтому кабели HDMI-DVI стали более важными составляющими в вашей кабельной коллекции, чем когда-либо.

Разница между HDMI и DVI

Чтобы понять, зачем и когда нужны эти кабели, сначала важно понять разницу между HDMI и DVI.

На самом деле, вы можете понять основную разницу, просто посмотрев, что означают эти два акронима. HDMI - это сокращение от High Definition Multimedia Interface. DVI - это сокращение от Digital Video Interface. Один передает «мультимедийные» сигналы (то есть видео и аудио, а иногда и Интернет-сигналы), а другой - только «видео». Очевидно, это означает, что кабель DVI не будет иметь возможность самостоятельно смотреть фильм с проигрывателя Blu-ray на компьютер; он может передавать только видео, в то время как для передачи звуковой дорожки потребуется отдельный кабель.

Но есть еще ряд важных причин, по которым вы хотите использовать кабель HDMI-DVI. Мы рассмотрим их после того, как быстро рассмотрим, что на самом деле делают HDMI и DVI.

Пояснения к HDMI и DVI

DVI был впервые представлен в 1999 году как способ передачи цифровых видеосигналов, которые становились все более распространенными с использованием появившейся в то время технологии высокой четкости. Ни один из них не поддерживался аналоговыми разъемами VGA и кабелями, которые были стандартными более десяти лет.DVI некоторое время использовался в телевизорах и мониторах HDTV с плоским экраном первого поколения, пока не был разработан интерфейс HDMI; по причинам, которые вы теперь понимаете, соединение, передающее как аудио, так и видео (HDMI), было намного более желательным, чем соединение, которое может передавать только видео (DVI). Однако DVI оставался наиболее распространенным выбором для высокоскоростного видеосвязи между компьютерами и их мониторами, и только сегодня его начинают заменять такие технологии, как DisplayPort.

Большинство основных производителей бытовой электроники объединили свои усилия для разработки HDMI в начале 2000-х годов с целью создания универсального интерфейса, который мог бы передавать несжатые видео- и цифровые аудиосигналы между устройствами - и вторичной целью обеспечения совместимости с DVI. .Спустя короткое время он начал внедряться в потребительских продуктах и ​​до сих пор является стандартом, хотя за эти годы было выпущено несколько новых версий для увеличения емкости и производительности, а также для встраивания новых функций. HDMI может передавать современные сигналы высокой четкости 4K и объемный звук без потерь или ухудшения качества.

Что наиболее важно для наших целей, так это то, что DVI и HDMI используют один и тот же метод для передачи видеосигналов от одного компонента к другому: TDMS, что означает «минимизированная передача дифференциальных сигналов».«Вкратце, две версии цифровых сигналов кодируются в точке их происхождения, чтобы убедиться, что они не ухудшаются, а затем декодируются, когда достигают места назначения. Система TDMS сравнивает два сигнала, чтобы убедиться, что они то же самое и вносит необходимые корректировки, а затем передает окончательное видео на монитор или устройство.

Причина этого в том, что это означает, что сигналы DVI и HDMI совместимы; вам не нужны никакие другие кодировщики, декодеры или преобразователи.Все, что вам нужно для подключения между портом DVI и портом HDMI, - это кабель с соответствующими разъемами на каждом конце.

Зачем вам это нужно? Читать дальше.

Использование кабелей HDMI-DVI

Не так давно ваша домашняя развлекательная система находилась в одной комнате, ваш компьютер был в другой комнате, ваш ноутбук был упакован и готов пойти с вами на работу или в поездку, а ваш телефон был в вашем кармане. Сегодня все, вероятно, сосуществуют в одном пространстве и выполняют многие из одних и тех же функций - иногда одновременно.

Хотите, свернувшись калачиком на диване или в постели с ноутбуком, посмотреть новый фильм Blu-ray, который вы только что выбрали, или посмотреть фильм на настольном компьютере во время работы? Просто подключите один конец кабеля к выходу HDMI домашнего кинотеатра, а другой конец - к порту DVI на компьютере, и подключите аудиокабель. У вас есть видео на вашем компьютере, которое вы хотите показать публике в своей гостиной? Кабель HDMI-DVI может так же легко отправлять видео на широкоэкранный HD-монитор.Если вы получаете потоковое интернет-видео из таких источников, как Netflix, на свой компьютер, этот кабель позволит вам передать его на телевизор. Соединения между системами видеоигр и мониторами, оснащенными DVI, упрощаются с помощью одного из этих кабелей, и существует множество систем видеопроекторов, которые также требуют подключения HDMI к DVI. Короче говоря, современное видеооборудование и компьютеры, которым никогда не приходилось «разговаривать» друг с другом, могут легко общаться с помощью кабеля HDMI-DVI.

Как купить кабель HDMI-DVI

Хорошая новость: выбрать кабель HDMI-DVI действительно просто.Вам не нужны те дорогостоящие кабели, которые обещают достаточно хорошую производительность для НАСА или министерства обороны, потому что любой кабель, который соответствует стандартам HDMI и DVI и поступает от уважаемого производителя, отлично подойдет.

Просто убедитесь, что знаете, что вам нужно. На камерах и портативных устройствах используются разъемы mini- и micro-HDMI, которые отличаются от стандартных разъемов HDMI на домашнем кинотеатре и видеооборудовании, и есть HDMI 1 старой школы.0, которые вы найдете только на очень старом оборудовании. Также есть нечто, называемое DVI-A, которое является аналоговым, а не цифровым форматом. Если вы подключаете довольно новые компоненты и разъемы, все, что вам понадобится, - это кабель с HDMI 2.0 на одном конце и DVI (иногда называемый DVI-D).

Еще одна проблема, о которой следует знать: расстояние. Если компьютер и видеооборудование находятся на расстоянии более 15 футов, вы не сможете передавать сигналы с разрешением Full HD, и вам может потребоваться усилитель сигнала, если расстояние превышает 50 футов.

Cmple предлагает широкий ассортимент этих кабелей HDMI-DVI, превосходящих все стандарты, изготовленных в соответствии с нашими высокими требованиями и покрытых золотом для защиты от коррозии.

кабелей HDMI DVI

кабелей HDMI DVI

Магазин не будет работать корректно, если куки отключены.

Похоже, в вашем браузере отключен JavaScript. Для наилучшего взаимодействия с нашим сайтом обязательно включите Javascript в своем браузере.

  1. Добавить в список желаний Кабель-переходник HDMI между мужчинами и женщинами DVI, черный
    • Товарный инвентарь
    • 837 Howard Street, CA 94103
      415-495-5888

    • 2727 с.Эль-Камино-Реал, Калифорния 94403
      650-345-5888

    • 510 Lawrence Expressway, Suite 107, CA 94085
      650-964-5888

    • 3777 Stevens Creek Blvd., CA 95051
      408-248-5888

    • 5990 Mowry Ave., CA 94560
      510-792-5888

    • Заявление об ограничении ответственности: Точность инвентаризации не гарантируется.Для вашего удобства мы можем сделать переводы между магазинами или по специальному заказу.

  2. Добавить в список желаний Кабель Mini HDM Male to DVI-D (18 + 1) Male Black 6.5 футов (2 м)
    • Товарный инвентарь
    • 837 Howard Street, CA 94103
      415-495-5888

    • 2727 с.Эль-Камино-Реал, Калифорния 94403
      650-345-5888

    • 510 Lawrence Expressway, Suite 107, CA 94085
      650-964-5888

    • 3777 Stevens Creek Blvd., CA 95051
      408-248-5888

    • 5990 Mowry Ave., CA 94560
      510-792-5888

    • Заявление об ограничении ответственности: Точность инвентаризации не гарантируется.Для вашего удобства мы можем сделать переводы между магазинами или по специальному заказу.

  3. Добавить в список желаний Кабель Mini HDM, штекер на DVI-D (18 + 1), черный, 3 '(1M)
    • Товарный инвентарь
    • 837 Howard Street, CA 94103
      415-495-5888

    • 2727 с.Эль-Камино-Реал, Калифорния 94403
      650-345-5888

    • 510 Lawrence Expressway, Suite 107, CA 94085
      650-964-5888

    • 3777 Stevens Creek Blvd., CA 95051
      408-248-5888

    • 5990 Mowry Ave., CA 94560
      510-792-5888

    • Заявление об ограничении ответственности: Точность инвентаризации не гарантируется.Для вашего удобства мы можем сделать переводы между магазинами или по специальному заказу.

  4. Добавить в список желаний HDMI M на DVI-D Dual Link M 15 '
    • Товарный инвентарь
    • 837 Howard Street, CA 94103
      415-495-5888

    • 2727 с.Эль-Камино-Реал, Калифорния 94403
      650-345-5888

    • 510 Lawrence Expressway, Suite 107, CA 94085
      650-964-5888

    • 3777 Stevens Creek Blvd., CA 95051
      408-248-5888

    • 5990 Mowry Ave., CA 94560
      510-792-5888

    • Заявление об ограничении ответственности: Точность инвентаризации не гарантируется.Для вашего удобства мы можем сделать переводы между магазинами или по специальному заказу.

  5. Добавить в список желаний HDMI M - DVI-D Single Link M 25 'Черный
    • Товарный инвентарь
    • 837 Howard Street, CA 94103
      415-495-5888

    • 2727 с.Эль-Камино-Реал, Калифорния 94403
      650-345-5888

    • 510 Lawrence Expressway, Suite 107, CA 94085
      650-964-5888

    • 3777 Stevens Creek Blvd., CA 95051
      408-248-5888

    • 5990 Mowry Ave., CA 94560
      510-792-5888

    • Заявление об ограничении ответственности: Точность инвентаризации не гарантируется.Для вашего удобства мы можем сделать переводы между магазинами или по специальному заказу.

  6. Добавить в список желаний HDMI M - DVI-D Single Link M 15 'Черный
    • Товарный инвентарь
    • 837 Howard Street, CA 94103
      415-495-5888

    • 2727 с.Эль-Камино-Реал, Калифорния 94403
      650-345-5888

    • 510 Lawrence Expressway, Suite 107, CA 94085
      650-964-5888

    • 3777 Stevens Creek Blvd., CA 95051
      408-248-5888

    • 5990 Mowry Ave., CA 94560
      510-792-5888

    • Заявление об ограничении ответственности: Точность инвентаризации не гарантируется.Для вашего удобства мы можем сделать переводы между магазинами или по специальному заказу.

  7. Добавить в список желаний HDMI M - DVI-D Dual Link M 25 'Черный
    • Товарный инвентарь
    • 837 Howard Street, CA 94103
      415-495-5888

    • 2727 с.Эль-Камино-Реал, Калифорния 94403
      650-345-5888

    • 510 Lawrence Expressway, Suite 107, CA 94085
      650-964-5888

    • 3777 Stevens Creek Blvd., CA 95051
      408-248-5888

    • 5990 Mowry Ave., CA 94560
      510-792-5888

    • Заявление об ограничении ответственности: Точность инвентаризации не гарантируется.Для вашего удобства мы можем сделать переводы между магазинами или по специальному заказу.

  8. Добавить в список желаний HDMI M - DVI-D Dual Link M 15 'Черный
    • Товарный инвентарь
    • 837 Howard Street, CA 94103
      415-495-5888

    • 2727 с.Эль-Камино-Реал, Калифорния 94403
      650-345-5888

    • 510 Lawrence Expressway, Suite 107, CA 94085
      650-964-5888

    • 3777 Stevens Creek Blvd., CA 95051
      408-248-5888

    • 5990 Mowry Ave., CA 94560
      510-792-5888

    • Заявление об ограничении ответственности: Точность инвентаризации не гарантируется.Для вашего удобства мы можем сделать переводы между магазинами или по специальному заказу.

  9. Добавить в список желаний HDMI M - DVI-D Dual Link M 10 'Черный
    • Товарный инвентарь
    • 837 Howard Street, CA 94103
      415-495-5888

    • 2727 с.Эль-Камино-Реал, Калифорния 94403
      650-345-5888

    • 510 Lawrence Expressway, Suite 107, CA 94085
      650-964-5888

    • 3777 Stevens Creek Blvd., CA 95051
      408-248-5888

    • 5990 Mowry Ave., CA 94560
      510-792-5888

    • Заявление об ограничении ответственности: Точность инвентаризации не гарантируется.Для вашего удобства мы можем сделать переводы между магазинами или по специальному заказу.

  10. Добавить в список желаний HDMI M - DVI-D Dual Link M 6 'Черный
    • Товарный инвентарь
    • 837 Howard Street, CA 94103
      415-495-5888

    • 2727 с.Эль-Камино-Реал, Калифорния 94403
      650-345-5888

    • 510 Lawrence Expressway, Suite 107, CA 94085
      650-964-5888

    • 3777 Stevens Creek Blvd., CA 95051
      408-248-5888

    • 5990 Mowry Ave., CA 94560
      510-792-5888

    • Заявление об ограничении ответственности: Точность инвентаризации не гарантируется.Для вашего удобства мы можем сделать переводы между магазинами или по специальному заказу.

  11. Добавить в список желаний HDMI M - DVI-D Dual Link M 3 'Черный
    • Товарный инвентарь
    • 837 Howard Street, CA 94103
      415-495-5888

    • 2727 с.Эль-Камино-Реал, Калифорния 94403
      650-345-5888

    • 510 Lawrence Expressway, Suite 107, CA 94085
      650-964-5888

    • 3777 Stevens Creek Blvd., CA 95051
      408-248-5888

    • 5990 Mowry Ave., CA 94560
      510-792-5888

    • Заявление об ограничении ответственности: Точность инвентаризации не гарантируется.Для вашего удобства мы можем сделать переводы между магазинами или по специальному заказу.

  12. Добавить в список желаний Переходник Micro HDMI Female to Mini HDMI Male Black
    • Товарный инвентарь
    • 837 Howard Street, CA 94103
      415-495-5888

    • 2727 с.Эль-Камино-Реал, Калифорния 94403
      650-345-5888

    • 510 Lawrence Expressway, Suite 107, CA 94085
      650-964-5888

    • 3777 Stevens Creek Blvd., CA 95051
      408-248-5888

    • 5990 Mowry Ave., CA 94560
      510-792-5888

    • Заявление об ограничении ответственности: Точность инвентаризации не гарантируется.Для вашего удобства мы можем сделать переводы между магазинами или по специальному заказу.

  13. Добавить в список желаний Миниатюрный HDMI-штекер на DVI-D (18 + 1) штекер, черный кабель, 10 футов (3 м)
    • Товарный инвентарь
    • 837 Howard Street, CA 94103
      415-495-5888

    • 2727 с.Эль-Камино-Реал, Калифорния 94403
      650-345-5888

    • 510 Lawrence Expressway, Suite 107, CA 94085
      650-964-5888

    • 3777 Stevens Creek Blvd., CA 95051
      408-248-5888

    • 5990 Mowry Ave., CA 94560
      510-792-5888

    • Заявление об ограничении ответственности: Точность инвентаризации не гарантируется.Для вашего удобства мы можем сделать переводы между магазинами или по специальному заказу.

  14. Добавить в список желаний Кабель-переходник с разъема HDMI на штекер DVI черный
    • Товарный инвентарь
    • 837 Howard Street, CA 94103
      415-495-5888

    • 2727 с.Эль-Камино-Реал, Калифорния 94403
      650-345-5888

    • 510 Lawrence Expressway, Suite 107, CA 94085
      650-964-5888

    • 3777 Stevens Creek Blvd., CA 95051
      408-248-5888

    • 5990 Mowry Ave., CA 94560
      510-792-5888

    • Заявление об ограничении ответственности: Точность инвентаризации не гарантируется.Для вашего удобства мы можем сделать переводы между магазинами или по специальному заказу.

Авторские права © 2021 Central Computers Inc.Все права защищены.

Преобразование HDMI в DVI-D | Малый бизнес

Автор: Зак Лаццари Обновлено 24 января 2019 г.

Ваш офис полон проводов. Кабели HDMI постоянно нужны, и процесс подключения мониторов, особенно двойных, без еженедельных походов в магазин электроники, доставляет хлопоты. К счастью, вы можете поменять местами HDMI на DVI _, _ без каких-либо сложных действий. Преобразование чаще всего используется для подключения мониторов к модему или для подключения компьютера к телевизору для презентаций.Однако вам понадобится специальный адаптер, чтобы преобразование работало правильно.

Максимальное расширение соединения HDMI-DVI

Вы должны приобрести адаптер, чтобы это соединение работало, чтобы вы могли использовать его более одного раза. Многие люди используют преобразователь HDMI для систем домашнего кинотеатра. Он позволяет подключать ноутбук прямо к телевизору с большим экраном.

Как инструмент домашнего кинотеатра, конвертер отлично подходит для игр и просмотра фильмов, которые доступны только на вашем ноутбуке.В офисе быстро станет очевидным множество вариантов использования. Вы можете создавать презентации на ноутбуке и подключать компьютер к большому офисному экрану для презентаций в большом формате.

Создание торговых презентаций с информацией, отображаемой на большом экране телевизора, также является отличным способом визуального соблазнения ваших потенциальных клиентов. Использование этой функции для групповых встреч и тренировок - еще одно распространенное и очень эффективное использование конвертера HDMI в DVI.

Преобразование

У вас есть несколько вариантов преобразователя.Один из распространенных вариантов - это одинарный кабель с разъемом HDMI на одном конце и разъемом DVI-D на противоположном конце. Подключите конец HDMI к компьютеру и DVI-D к телевизору.

Другой вариант - преобразователь , который подходит к имеющемуся кабелю HDMI. Подключите выходной конец HDMI к конвертеру, а конец DVI-D конвертера - к телевизору. Весь процесс прост и занимает несколько секунд.

Имейте в виду, что ваш кабель не будет передавать звук с компьютера на телевизор.Для сопряжения звука между двумя устройствами необходимо подключить отдельный аудиокабель. Однако синхронизация аудио и видео будет согласована, когда вы добавите аудиокабель.

Тестирование системы

Включите экран компьютера, чтобы начать тестирование системы. Вам не нужно открывать приложение, просто живой экран. Убедитесь, что все шнуры надежно закреплены и подключены, и включите питание телевизора.

Обычно телевизор не сразу отображает экран сопряженного компьютера.Нажмите кнопку Input на пульте дистанционного управления или панели управления телевизора. Перебирайте варианты ввода, пока экран вашего компьютера не станет виден на экране телевизора. Один из экранов дополнительных входов отобразит дисплей.

Теперь откройте презентацию и выполните тестовый запуск, чтобы убедиться, что все в порядке. При желании также проверьте звук. После подтверждения того, что тестовый запуск прошел успешно, ваша система готова к регулярному использованию. Также подойдет любой компьютер с выходом HDMI или DVI-D.

Переходник с DVI на HDMI От DVI к гнезду HDMI

Дом / Переходник с DVI на HDMI - гнездо HDMI на штекер DVI, двунаправленный

Бесплатная доставка

Продажа

Новый продукт

Артикул: DVIM-HDMIF-ADPT

UPC №: 704438123491

60-дневная гарантия возврата денег

Гарантия 10 лет1

Пожизненная гарантия

Артикул: DVIM-HDMIF-ADPT

UPC №: 704438123491 5 долларов.63

Артикул: DVIM-HDMIF-ADPT

UPC №: 704438123491 Заголовок по умолчанию

Кол-во: ДОБАВИТЬ В КОРЗИНУ

Артикул: DVIM-HDMIF-ADPT

UPC №: 704438123491

60-дневная гарантия возврата денег

Гарантия 10 лет1

Пожизненная гарантия

Доставка в тот же день возможна для заказов, размещенных в следующие 00 часов 00 минут 00 секунд.

Описание +

Переходник с DVI на HDMI От мужчины DVI к гнезду HDMI

DVIM-HDMIF-ADPT - это гнездо HDMI для двухканального штекерного разъема DVI. Это двунаправленный адаптер, который работает с источников DVI на дисплеи HDMI или с источников HDMI на дисплеи DVI. Он часто используется с кабелем HDMI для передачи сигнала с видеокарты компьютера на внешний монитор или дисплей.Хотя существует множество других возможных применений, этот адаптер совместим только с сигналами DVI-D. Для переключения с аналоговых сигналов на HDMI всегда требуется преобразователь. DVI также является форматом только для видео. Хотя HDMI может передавать звук, этот адаптер - нет.

Как и любой другой продукт FireFold, большой или маленький, вы можете рассчитывать на высочайшее качество по невероятной цене. Позолоченные контакты устойчивы к коррозии, а набор отверстий под винты с накатанной головкой всегда обеспечивает надежное соединение. Разработанный для профессионалов, прочный пластиковый корпус выдерживает износ и нагрузки при постоянном использовании.Этот адаптер также поставляется с подписной пожизненной гарантией FireFold, которая гарантирует, что ваша покупка не будет иметь дефектов производителя до тех пор, пока она у вас есть.

Функции +

  • Преобразует мужской DVI в женский HDMI
  • Двунаправленный для HDMI на DVI или DVI на HDMI
  • Позолоченные контакты, не подверженные коррозии и разрушению
  • Винты с накатанной головкой для обеспечения безопасного соединения с портом DVI
  • Подключение ПК с выходом HDMI к монитору с входом DVI
  • Подключение ПК с выходом DVI к монитору с входом HDMI
  • Пожизненная гарантия FireFold Signature

Характеристики +

  • Тип DVI: двухканальный
  • Разъем 1: DVI-D Male
  • Разъем 2: Гнездо HDMI
  • Сертификаты
  • : Соответствует RoHS
  • Версия: Категория 2 Высокоскоростной HDMI

Отзывы +

Переходник с DVI на HDMI От мужчины DVI к гнезду HDMI

DVIM-HDMIF-ADPT - это гнездо HDMI для двухканального штекерного разъема DVI.Это двунаправленный адаптер, который работает с источников DVI на дисплеи HDMI или с источников HDMI на дисплеи DVI. Он часто используется с кабелем HDMI для передачи сигнала с видеокарты компьютера на внешний монитор или дисплей. Хотя существует множество других возможных применений, этот адаптер совместим только с сигналами DVI-D. Для переключения с аналоговых сигналов на HDMI всегда требуется преобразователь. DVI также является форматом только для видео. Хотя HDMI может передавать звук, этот адаптер - нет.

Как и любой другой продукт FireFold, большой или маленький, вы можете рассчитывать на высочайшее качество по невероятной цене.Позолоченные контакты устойчивы к коррозии, а набор отверстий под винты с накатанной головкой всегда обеспечивает надежное соединение. Разработанный для профессионалов, прочный пластиковый корпус выдерживает износ и нагрузки при постоянном использовании. Этот адаптер также поставляется с подписной пожизненной гарантией FireFold, которая гарантирует, что ваша покупка не будет иметь дефектов производителя до тех пор, пока она у вас есть.

  • Преобразует мужской DVI в женский HDMI
  • Двунаправленный для HDMI на DVI или DVI на HDMI
  • Позолоченные контакты, не подверженные коррозии и разрушению
  • Винты с накатанной головкой для обеспечения безопасного соединения с портом DVI
  • Подключение ПК с выходом HDMI к монитору с входом DVI
  • Подключение ПК с выходом DVI к монитору с входом HDMI
  • Пожизненная гарантия FireFold Signature
  • Тип DVI: двухканальный
  • Разъем 1: DVI-D Male
  • Разъем 2: Гнездо HDMI
  • Сертификаты
  • : Соответствует RoHS
  • Версия: Категория 2 Высокоскоростной HDMI
{{/если}} {{#unless callForQuote}} {{#unless callForQuote}} {{/пока не}} {{/пока не}}

{{title}}

{{#if callForQuote}} {{callForQuote}} {{else if priceSale}} {{#if priceVaries}} Распродажа от {{price}} {{еще}} Продается {{ цена }} {{/если}} {{еще}} {{#if priceVaries}} От {{priceMin}} - {{priceMax}} {{еще}} {{ цена }} {{/если}} {{/если}}

.

alexxlab

leave a Comment
