подготовка проводов, лужение, пайка и сборка устройства

Известные каждому пользователю переносные и стационарные наушники, выполняемые в виде «капелек», «затычек» или полностью закрывающих уши «раковин», имеют один существенный недостаток. Они постоянно обрываются в самом неудобном месте, а именно – в районе разъёма на 3,5 (6,3) миллиметра. В этом случае единственная возможность исправить ситуацию – восстановить контакт или полностью заменить сам штекер (миниджек). Это вполне по силам любому пользователю, хотя бы раз державшему в руках паяльник.

Но перед тем как припаять штекер к наушникам 3-мя проводами потребуется подробно ознакомиться с внутренним устройством этого переходного изделия.

Устройство и разборка

Стандартный разборный штекер на 3,5 мм состоит из внутренней контактной части и пластикового защитного кожуха, предохраняющего провода от изломов и повреждений. Его следует отличать от схожего по устройству прибора большего размера (диаметр рабочей части – 6,3 мм), называемого большим джеком.

Представленная конструкция заметно упрощает ремонтные процедуры, поскольку пайка штекера наушников в этом случае сводится к следующим простейшим действиям:

  • сначала необходимо разобрать «нерабочий» штекер;
  • затем демонтировать повреждённые проводники и правильно припаять новые;
  • в заключение останется вернуть штекер к прежнему виду.

Единственная сложность, с которой придётся столкнуться при проведении пайки – необходимость разобраться со всеми подходящими к контактам проводниками (в отдельных случаях их количество может доходить до 6-ти).

Значительно сложнее обстоит дело с починкой неразборных штекеров, с которыми придётся основательно повозиться. Дело в том, что в этих изделиях внутренняя контактная основа заливается специальным пластиковым составом, образующим впоследствии гибкий держатель.

Для того чтобы припаять мини-джек к новой разводке потребуется, во-первых, разрезать корпус повреждённой детали и полностью удалить мини-джек с самого штекера. Во-вторых – использовать какую-то новую оболочку, надёжно защищающую сам штекер и провод от излома.

Подготовка к пайке

Независимо от устройства повреждённого и разобранного штекерного изделия его рабочая часть перед пайкой проводников нуждается в тщательной подготовке. Для этого потребуется взять оставшийся после разборки штекер с рядом контактов для подключения и подпаянными к выводам проводами.

Нужно запомнить или зарисовать порядок подсоединения проводником по цвету изоляции (так называемую «распиновку»).

Еще один важный момент – это контрольная проверка штекера на обрыв или короткое замыкание внутренних жил, выходящих на три контакта (общий провод-правый канал-левый канал). Для того чтобы убедиться в его исправности потребуется мультиметр, включённый в режим «Прозвонка».

При проверке каждая из 2-х контактных площадок на острие разобранного штекера должна прозваниваться с соответствующим соединительным отводом на другом конце (между ними должно быть нулевое сопротивление).

Корпусная часть элемента выполнена как монолит со специальной скобкой для фиксации основания проводника в изоляции и площадкой для пайки общего провода (оплётки).

Зачистка и лужение

После разборки штекера с контактных площадок следует отпаять старые провода (запомнив прежде их подводку по расцветке изоляции). Отсоединив ненужную разводку, сами контакты необходимо тщательно обработать и убрать с них излишки припоя.


Если старый штекер оказался неисправным – его нужно заменить новым. В этом случае контактные площадки сначала следует обработать шкуркой, а затем капнуть на них немного флюса и залудить хорошо прогретым паяльником.

Подпайка и сборка

Перед пайкой и сборкой штекера следует ознакомиться со схемой подключения проводов к контактным площадкам.

На фото приведена стандартная распайка наушников, маркируемая по цветам подводящих проводников.

В соответствие с ней красная и синяя жила подпаиваются к правому и левому капсюлю наушника, а общая оплётка – к корпусу с проушиной.

Прежде чем припаять штекер к колонкам или наушникам (что практически одно и то же), надо не забыть надеть на подводящий кабель защитный кожух.

По окончании пайки кожух сдвигается в сторону штекера, а затем навёртывается на него. Исправность отремонтированного узла рекомендуется проверить тем же мультиметром, посредством которого следует прозвонить все восстановленные контакты (включая земляную шину).

Особого рассмотрения требует случай, когда штекер, помимо звуковых контактов, содержит микрофонный канал.

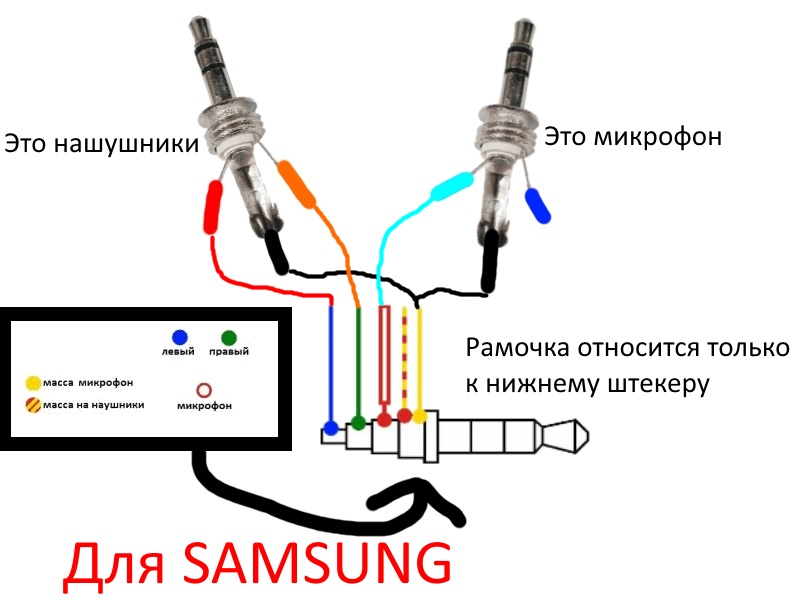

Восстановление (ремонт) штекера с микрофонным входом

В модификации наушников с гарнитурой, помимо звуковых каналов предусмотрена отдельная линия для передачи речевого сигнала со встроенного микрофона.

В случае, когда в ремонте нуждается штекер с дополнительным микрофонным контактом – в нём придётся восстановить три сигнальных канала и один общий (так называемую «землю»).

Все подготовительные и операции и непосредственно пайка в этом случае аналогичны уже описанным ранее вариантам. Сложность здесь заключается в правильной маркировке контактов и проводов, соответствующей звуковым и микрофонным линиям. Спаять их можно по тем же правилам, но с учётом схемы разводки дополнительных цепей.


Особое внимание нужно уделить разделению (экранированию) каналов передачи звукового и микрофонного сигнала наушников.

В противном случае при передаче сигналов они начнут влиять друг на друга, вызывая искажение звука и снижение разборчивости речи. При монтаже проводников каждую из оплёток объединяют в одну общую жилу, а затем подпаивают её к корпусной части штекера.

Ремонт неразборного прибора

Особенностью неразборных изделий является необходимость восстановления их оболочки, после того как она была полностью разрушена.

Для этого рекомендуется воспользоваться старой ненужной шариковой ручкой, от которой отрезается небольшой участок в виде конической насадки.

Кроме того, перед пайкой надо приготовить кусочек термоусадочной трубки, отрезав его предварительно от общей бухты. Этот элемент обеспечит защиту подпаиваемого провода от резких перегибов во время пользования наушниками.


После их продергивания в подводящие проводники производится пайка последних по уже описанной схеме. По завершении паяльных операций пластиковая насадка с термоусадкой перемещаются в сторону штекера и с усилием натягиваются на его основание. Для получения качественной и прочной оболочки термоусадочная трубка прогревается на открытом огне (для этого может использоваться зажигалка или спички).

Нужно заметить, что для проведения пайки в процессе ремонта штекера желательно использовать паяльник мощностью не более 25-ти Ватт.

Для повышения качества полученных соединений в процессе восстановления контактов следует использовать специальный флюс (канифоль, паяльный жир и так далее) или паяльную пасту.

Как провести ремонт наушников или гарнитуры с микрофоном

Практический каждый, кто пользуется наушниками или гарнитурой, сталкивался с ситуацией, когда гаджет замолкает. Особенно обидно то, что никаких предпосылок отказа устройства вроде бы не было — вы бережно пользовались гаджетом, не роняли, не втыкали в настенные розетки. Покупать новые наушники, которые, кстати, даже китайского производства стоят не копейки? Не нужно паниковать и торопиться. Самая распространенная причина отказа подобного рода устройств — обрыв проводников в кабеле, причем происходит он чаще всего у самого разъема (штекера), где провод постоянно перегибается.

Зачем покупать новые наушники взамен практически исправных, если разъем можно просто починить? Тем более, что справиться с этой задачей сможет практически каждый, умеющий держать в руках паяльник.

Какие бывают разъемы и что у них внутри

Практически все используемые для подключения наушников и гарнитур штекеры (правильнее назвать их разъемами), имеют одинаковую конструкцию и различаются лишь по размерам и количеству контактов. По размерам они группируются следующим образом:

  • Jack 6,35;
  • mini-Jack 3,5;
  • micro-Jack 2,5.

Цифры, указанные в конце каждого названия, обозначают диаметр штырька разъема в миллиметрах, а выглядят устройства так:

Слева направо: micro-Jack 2,5 мм, mini-Jack 3,5 мм, Jack 6,35

Контактов же на штырьках может быть два, три, четыре или пять, а обозначаются такие разъемы TS, TRS, TRRS и TRRRS соответственно. Первый тип — монофонический разъем. Он прост по схеме и конструкции, имеет всего два контакта и в стереотелефонах, а уж тем более в гарнитурах не используется. Разъем TRS имеет три вывода и применяется для подключения стереофонических телефонов (наушников).

TRRS и TRRRS более сложны и при их помощи подключают гарнитуры — наушники+микрофон.

Внизу изображен разъем типа TRS, выше — TRRS

Как починить штекер от наушников

Как было указано выше, штекер наушников имеет три контакта, а значит, к нему припаивается три провода. Схема подпайки стереофонических наушников к разъему будет выглядеть следующим образом:

Как припаять наушники к штекеру

С теорией все, пора приниматься за ремонт. Для этого вам понадобятся:

  1. Паяльник.
  2. Канифоль и припой.
  3. Острый нож.
  4. Пассатижи.
  5. Изолента.
  6. Термоусадочная трубка (по возможности).

Разборка и подготовка

Прежде всего необходимо максимально точно определить место повреждения. Если перелома провода не видно визуально, можно попытаться найти перелом на ощупь. Перегните кабель у разъема — серьезный перелом вы определите пальцами. Не удалось найти повреждение? Часто бывает и такое, придется действовать исходя из логики. Чаще всего повреждение провода происходит непосредственно у разъема, максимум пару сантиметров от него. Обрезаете разъем с одним — двумя сантиметрами кабеля обычными ножницами.

Если у вас есть новый штекер, то можете переходить сразу к пункту «Пайка и сборка». Если же в запасе ничего нет, то придется повозиться с только что обрезанным. К сожалению (естественно, к вашему, а не производителя), практически все головные телефоны, кроме профессиональных поставляются с неразборными разъемами, но это совсем не означает, что их невозможно разобрать.

Берите нож и сделайте два глубоких разреза вдоль пластикового корпуса, в который опрессован металлический контактный стержень штекера. Режьте смело и глубоко с противоположных сторон, но без фанатизма. Теперь захватите одну пластмассовую половинку пассатижами, а вторую попытайтесь удалить, поддевая ножом. Здесь не стоит торопиться. Отделив одну половину корпуса, вы легко удалите и другую. Если ничего не получается или получается частично, сделайте еще несколько продольных разрезов. В результате пред вами предстанет примерно такая картина:

Штекер с удаленным корпусом

Теперь пора заняться кабелем. Аккуратно снимаете с него 1-2 см изоляции и обнаруживаете три, реже четыре провода разного цвета:

Трехпроводной (слева) и четырехпроводной шнуры

В обоих случаях вы имеете красный и зеленый (синий) провода — это выводы правого и левого наушника. Проводник цвета меди (он просто медный и покрыт бесцветным лаком или не покрыт вообще) — общий провод для левого и правого наушника. Если кабель четырехпроводной, то таких общих проводков будет два — отдельно для каждого из динамиков. Как спаять наушники, если у них 4 провода? В этом случае общие проводки просто скрутите, сделав из них один общий.

Цвета проводов могут быть и другими, но общий провод практически во всех конструкциях медного цвета. Разобраться же, где правый, а где левый канал можно при помощи тестера или в крайнем случае методом «тыка» — припаяв и послушав.

Пайка и сборка

Теперь осталось включить паяльник и припаять штекер к наушникам. Прежде всего концы проводков нужно качественно облудить, не повредив при этом ни сами проводники, ни изоляцию. На последний пункт нужно обратить особое внимание. Дело в том, что для уменьшения толщины кабеля (особенно это касается гарнитур для мобильных устройств) проводки делаются очень тонкими, а изоляцией им служит лак, который одновременно и обозначает цвет. При неосторожной работе лак легко повредить, а это грозит банальным замыканием, которое может вывести из строя ваш гаджет, как только вы подключите к нему неряшливо отремонтированные наушники.

Итак, паяльник разогрет. Кладете на кусочек х/б ткани или дощечку проводок и, набрав на жало немного припоя и канифоли, начинаете продольными движениями с небольшим нажимом притирать паяльником кончик проводка к дощечке, постоянно его (проводок) проворачивая. От температуры лак растрескается, и оголенный проводник покроется припоем — залудится. Обратите внимание на то, что облудить надо лишь кончики длиной 2-3 мм, остальной провод должен остаться в изоляционном лаке.

Кабель, правильно (слева) и неправильно подготовленный к пайке

Важно! Не используйте для снятия лака открытый огонь (спички, зажигалки и пр.), как советуют «специалисты». Тонкие проводки либо сгорят в пламени, либо вы отпустите медь до полной потери прочности. В любом случае огонь перекалит лак, и при сборке последний просто облетит с проводков. Результат — замыкание, окончательно нерабочие наушники и хорошие шансы сжечь выходные каскады звука в гаджете или ПК.

Теперь пайка. Зафиксируйте стержень штекера в подходящем зажиме так, чтобы он лежал горизонтально токопроводящими площадками вверх. Для этих целей можно использовать те же пассатижи или пинцет с надетым на рукоятки резиновым колечком. Подойдут и тисочки, но постарайтесь не раздавить стерженек в лепешку — он тонкостенный. Токопроводящие площадки (их 3) уже облужены, единственно, если на них остались обрывки проводков, отпаяйте их. Имеем три провода и три контактные площадки. Какой куда паять? Разобраться в этом поможет рисунок ниже:

Схема распайки штекера на головные телефоны

Если в вашем распоряжении есть новый разъем, то, естественно, тот, который вы откусили в процессе подготовки, разбирать смысла нет. Но, скорее всего, у вас в руках штекер, контактные площадки которого выглядят несколько иначе. Как запаять наушники в этом случае? Тут вам поможет вот это фото:

Обратите внимание на контактную площадку, к которой припаяны общие провода (их 2, поскольку кабель четырехпроводный). Она выглядит как «крокодильчик» и является одновременно зажимом, предотвращающим вырывание провода при неаккуратном обращении с наушниками. После пайки уложите в нее кабель в изоляции и аккуратно обожмите пассатижами. Ну и прежде чем подпаивать провод к такому разъему, не забудьте на этот самый провод надеть корпус, который вы скрутили со штекера, добираясь до контактов. Ведь после пайки его нужно будет навернуть на место.

И еще одно замечание по этой фотографии. Вполне очевидно, что монтажник сделал слишком длинными облуженные концы и теперь перед сборкой их придется заизолировать иначе они просто замкнутся между собой. Сделать это можно при помощи обрезков изоленты. По уму, конечно, после облуживания кончики нужно было укоротить, оставив на пайку 2—3 мм. В результате у вас должно получиться что—то подобное:

Если ваш штекер разборный, то просто соберите его, навернув на контактный штырек колпачок. Вы же не забыли его на столе и перед пайкой нанизали на провод? Перед сборкой не забудьте проверить работоспособность своих наушников.Но если для ремонта использовался старый разъем, то придется мудрить, поскольку родной корпус вы разрезали.

Самый простой вариант – использовать кусочек термоусадочной трубки подходящего диаметра длиной 4-5 см: наденьте термоусадку на место пайки и прогрейте в пламени газовой зажигалки. Эстетика такого штекера будет на четверочку, зато достаточно гибкая трубка не даст проводу снова переломиться при эксплуатации наушников.

Изоляция штекера при помощи термоусадочной трубки

Если в вашем распоряжении есть термопистолет, то можете залить место пайки пластиком. После заливки, пока клей не остыл, отформуйте его мокрыми пальцами, придав нужный вид.

Как заменить штекер на гарнитуре

Вся методика ремонта, приведенная для наушников, годится и для гарнитуры. Единственное отличие – присутствие дополнительного провода, идущего к микрофону. Обычно он черного или белого цветов. Раз есть дополнительный провод, значит, и на штекере должен быть еще один контакт – четвертый:

Схема подключения гарнитуры к штекеру

Если вы имеете в своем распоряжении тестер и умеете им пользоваться, то «вычислить», какой провод куда идет, можно обыкновенной прозвонкой. При этом сопротивление каждого из наушников будет находиться в пределах 24-35 Ом, а микрофона – несколько кОм. При нажатии на кнопку ответа сопротивление микрофона должно резко падать до нескольких десятков Ом или даже до нуля. Как прозвонкой определить, где провод левого динамика, а где правого? На слух. В момент прозвонки соответствующий громкоговоритель будет издавать щелчки. Просто наденьте наушники на голову и звоните.

Типовая схема гарнитуры, где:

  • 1 – выход правого наушника;
  • 2 – выход левого наушника;
  • 3 – общий провод;
  • 4 – провод микрофона и кнопки ответа.

И последнее замечание. Встречаются гарнитуры, у которых провод с микрофона и общий поменяны местами. Если ваша гарнитура после ремонта не заработала, просто поменяйте местами провода, обозначенные на рисунке выше, как 3 и 4.

Как спаять провод или припаять его к штекеру и динамику у наушников

Пару недель назад у меня на наушниках порвался провод. Я решила починить и спаять их самостоятельно, тем более, что сделать это очень просто. Ниже описано два наиболее вероятных способа повреждения и подробные инструкции к их спаиванию. В конце статьи я рассказала три способа, которые могут заменить паяльник, если у вас его не окажется.

Припаиваем провод к штекеру

Практически во всех случаях частой неисправностью аксессуаров является поломка кабеля в области штекера. Ничего другого, кроме как заменить разъем и припаять его, сделать, чаще всего, не получится. Но не стоит думать, что эта процедура достаточно трудная и вам не под силу. Ее сможет выполнить практически любой. Главное – разбираться в проводах, которых может быть несколько, а припаивать каждый нужно в предназначенное ему место.

Общие принципы

Если у вас проблемы со штекером, лучше всего заменить его новым, но можно попробовать сделать старый. Как спаять наушники со штекером – смотрите дальнейшую инструкцию.

  1. Отступите немного от поврежденного места и полностью отрежьте штекер.
    Смотрите далее, если хотите припаять старый штекер.
  2. Возьмите канцелярский нож и вскройте старый штекер по шву, чтобы снять прорезиненную поверхность.
    Вы получите его внутренность, где на пластиковой поверхности будут находиться контакты с остатками проводов. Запомните положение кабелей или сфотографируйте/запишите, чтобы не забыть, потому что припаивать их вы будете таким же образом. Обычно они располагаются по цветам.
  3. Слегка зачистите провода, чтобы они выглядели ровными, целыми, а спаивать их было удобнее.
    Два общих бесцветных кабеля соедините, скрутив вместе.
  4. Залудите кончики кабелей.
    Чтобы этот процесс шел легко, можно немного подпалить их зажигалкой или спичками или ножом снять эмалевое покрытие. После этого вы сможете легко залудить их, а процесс паяния пройдет легче.
  5. Если не можете купить штекер или не хотите за ним идти, вам поможет обычная ручка.
    Открутите самый кончик (маленькие, где находится та сторона стержня, которой пишите), это и будет ваш корпус штекера, который вы припаяете к разъему.
  6. Отрежьте нужный кусок термоусадки.
    Размеры можете подобрать самостоятельно под корпус вашего штекера. Эта деталь защитит место, где вы припаяете штекер и где он соединяется с кабелем от новых надрывов.
  7. Теперь переходим непосредственно к паянию.
    Кончикам проводов определите необходимые места в соответствии с тем, как они были запаяны изначально.
  8. Убедитесь, что аксессуар готов к воспроизведению.
    Здесь поможет мультиметр. По очереди прослушайте каждое ухо. Вы должны слушать шорохи и различные звуки. Можете попробовать вставить штекер в телефон, включить музыку. Но делайте это осторожно.
  9. После того, как вы убедитесь в правильной работе устройства, закрепляйте термоусадку (феном, спичками, зажигалкой – любым приспособлением, имеющимся под рукой).
Читайте также

Что делать если телефон не распознает наушники



Схема присоединения проводов

Соединяют провода по цветам, так как каждый кабель отвечает за отдельный канал. Но у аксессуаров может быть несколько проводов, и в этом случае пайка наушников проходит по разному. Разберемся с каждым видом отдельно.

3 провода

Из каждого уха обычно идет по два кабеля: один плюс, один минус. В некоторых случаях производители соединяют минусы разных ушей, поэтому в результате получается всего три провода.

Если поставить штекер таким образом, чтобы самая длинная пластина (которая отвечает за общий контакт) была справа, то остальные два кабеля припаиваются по порядку:

  • верхний – красного цвета, отвечает за правый контакт;
  • нижний – зеленого/синего/белого цвета, отвечает за левый контакт.

Конкретных указаний по поводу цвета контактов нет, они бывают разными.

4 провода

При наличии четырех кабелей может быть несколько вариантов того, как спаять их.

Первый характерен для устройств без микрофона. Здесь располагается 3 контакта, и тогда четыре кабеля – это две пары от каждого уха.

Двое из этих кабелей будут медного цвета, остальные чаще имеют красный (правый канал) и зеленый/синий (левый канал) цвета.

Чтобы припаять такие наушники к штекеру, нужно совместить два провода одинакового цвета от разных ушей и припаять их к металлической пластине, самой длинной, которая отвечает за общий канал. Остальные два кабеля нужно припаять так же, как в случае с тремя кабелями (верхняя пластина – правый контакт, нижняя – левый, при условии, что общая будет находиться справа).

Второй вариант – когда у вас в наличии гарнитура (имеется микрофон). Чтобы отличить провода, достаточно помнить, что красный провод – правый канал, медный – общий. Кабель, отвечающий за микрофон скрывает два провода: тонкий в белой изоляции, который замотан в другой кабель. При детальном осмотре вы это заметите. Таким способом левый контакт найти легче, а вы не запутаетесь в проводах и сможете припаять правильно.

На штекере таких гаджетов находится 4 пластины: одна, к которой припаивается общий канал, и три других. Если вы поставите самую длинную пластину с правой стороны, то расположение будет следующим:

  • нижняя пластина – левый канал;
  • верхняя – микрофон;
  • левая – правый канал.
5 проводов

С количеством в 5 и более кабелей работать намного труднее. Чтобы понять, как припаять провода наушников к штекеру, нужно просматривать мультиметром все провода по отдельности. Так вы сможете понять, какой кабель отвечает за правое, а какой за левое ухо. Остальные будут относиться к микрофону.

Провода одного (обычно медного) цвета соедините все вместе и припаяйте все к той же самой длинной пластине, отвечающей за общий канал. Остальные соединяйте по принципу, который был описан в части с 4 кабелями. Затем подсоедините наушники к телефону и включите музыку, чтобы убедиться в правильной расстановке.

Припаиваем провод к динамику

Бывают случаи, что провода рвутся внутри динамика. Тогда нужно разбирать корпус ушей и паять провода непосредственно внутри. Чтобы не повредить деталей, работайте осторожно, не трясите и не тяните. Иначе вы рискуете оторвать плату. Чтобы припаять детали внутри динамика, действуйте по инструкции:

  1. Осмотрите внутренность наушника и найдите повреждение.
  2. Если есть порванные кабели, их нужно будет спаять друг с другом.
  3. Если кабель порвался непосредственно у входа в наушник, и достать вы его не можете, сделайте надрез в этом месте. На расстоянии 1,5-2 см от переходника, отрежьте шнур.
  4. Снимите толстый изоляционный слой примерно на 8 см от конца перерезанного кабеля. Повторите эту процедуру с внутренним слоем изоляции, но не заденьте сами провода.
  5. Очистите и залудите кончики кабелей.
  6. Шнур вставьте в заднюю часть корпуса и сделайте узелки из провода примерно в месте начала толстого изоляционного слоя.
  7. Теперь переходим к процессу паяния. Вам придется поочередно выпаивать старые обрывки проводов и по одному припаивать на их место новые, чтобы не перепутать.
  8. Проверьте наушники.

Но знайте, что при поврежденных проводах в этом месте, проблема может быть не в динамиках. Поэтому, если починить наушники не получилось, сначала убедитесь, что все сделали правильно, а затем поищите повреждения в других местах (например, внутри корпуса с микрофоном).

Цвета проводов в наушниках

Обычно производители берут уже привычную систему организации цветов на кабелях. Они располагаются так:

  • красный – правый канал;
  • зеленый – левый канал;
  • два медных – земля обоих каналов.

Иногда вместе зеленого цвета на левом канале используют синий, белый или другие цвета. Однако красный всегда остается на кабеле правого канала.

Но некоторые производители (например, Apple) имеют двухцветное покрытие. Разобраться с каналами поможет мультиметр или батарейка трехвольтная.

В момент, когда вы подадите напряжение устройством или батареей, в ушах будут слышны щелки, шорохи и другие звуки.

Как обойтись без паяльника

Поломка наушников – частая проблема. Но найти под рукой паяльник не всегда удается. Тогда помочь могут способы, которые заменят его, и вы сможете спаять детали. Вот несколько вариантов самодельных паяльников:

  1. Токопроводящий клей. Им можно приклеить кабели к контактам. Это, конечно, не лучший способ, так как может уменьшить громкость наушников, но он поможет исправить поломку. Такой клей высыхает за 12-15 минут.
  2. Разогретый на огне свечи гвоздь или часть медного провода. Источник огня не важен (может быть спичка, или даже костер с углями).
  3. Газовый паяльник из зажигалки. Чтобы сделать прибор самому, нужно медный одножильный кабель подсоединить к зажигалке так, чтобы часть его касалась пламени. Тогда по этому кабелю будет проходить сильное тепло и кончиком вы можете пользоваться как и паяльником.

Посмотрите видео-инструкцию https://www.youtube.com/watch?v=uPcwfKYVp1s

Последний способ требует внимания. По соединенному кабелю тепло может проходить и вниз, а тогда на пластиковом корпусе, возможно, появится дырка. Поэтому будьте осторожны. Но зато спаять провода у вас получится точно.

Если вам помогли советы, напишите в комментариях, все ли было понятно и как быстро удалось припаять. Ваши ответы помогут другим пользователям устранить неисправность, а нам в их описании и инструкциях.

Читайте также

ТОП-10 лучших наушников из Китая



Анастасия Кербель



Как припаять самому штекер к наушникам 3 провода или все о разъемах 3,5

Смотрите также обзоры и статьи:

Подготовка наушников и штекера

Практически все пользователи телефонов знают, что в комплекте к ним приобретаются наушники. Этими наушниками можно не пользоваться, они не всегда удобны, а купить отдельно такие, которые будут иметь нужные параметры. Но у абсолютно всех наушников, вне зависимости от их внешнего вида, есть один достаточно значимый недостаток. Этот недостаток заключается в том, что они все время повреждаются в одном и том же месте – в месте присоединения разъема. Разъемы эти, как правило, на 3,5 или на 6,3 миллиметра. Чтобы решить эту проблему есть несколько вариантов, основная из которых заключается в замене штекера и восстановлением контакта. Для этого понадобится паяльный инструмент и знание основных азов его работы, в принципе с этим сможет справиться любой новичок.

Основными частями обычного штекера на 3,5 миллиметров являются: контакт и пластиковый корпус, защищающий контакт и не позволяющий проводам сломаться или получить еще какие-то повреждения.

Процесс пайки очень упрощает весь процесс ремонта, основные шаги, которые нужно будет произвести следующие:

  1. Разбор сломанного штекера
  2. Отделение сломанных проводков и замена их на новые
  3. Сборочные работы

Итак, разберем весь алгоритм более подробно. Для начала нужно при помощи кусачек отделить штекер у самого основания, а затем разобрать и его. Для этого нужно разрезать его аккуратно по шву, можно использовать для этого канцелярский нож или простой нож, но он должен быть очень острым.

Затем нужно вытащить все, что находится внутри. А там находятся контакты с приваренными проводами, вернее их остатками.

Распиновку этих проводов нужно запомнить, а можно зафиксировать в блокноте – так вы не запутаетесь и будете знать куда какой провод был приварен. Обычно распайка выглядит таким образом:

  • Красный провод – правый канал
  • Зеленый провод – красный канал
  • Желтый провод – общий

Сложности возникают тогда, когда штекер оказывается неразборным, а в таких случаях приходится потратить больше времени на ремонт. Все потому, что неразборные штекеры внутри имеют специальный состав, который заливается туда и образует гибкую конструкцию.

Вернемся к нашему разборному штекеру, который мы разрезали и уже разобрали. Нужно придумать какую-то подручную деталь, которая сможет заменить нам поврежденный корпус и защитит штекер и провод от последующей поломки. Это может быть часть корпуса шариковой ручки, кусочек защитного колпачка, защищающий иглу шприца от загрязнения и прочее.

Подготовка и выполнение паяльных работ

Вне зависимости от уровня повреждения штекера и проводов, прежде чем приступить непосредственно к паяльным работам нужно для начала выполнить подготовительные работы. Концы проводов необходимо освободить от изоляции, обработать, и освободить от остатков припоя. После обработки контактов на них нужно капнуть немного флюса и воздействовать разогретым паяльником.

Возьмем вместо разобранного корпуса кусочек старой ручки, а точнее ее кончик. Еще понадобится часть термоусадочной трубки, она нужна для того, чтобы провода в дальнейшем не перегибались и не ломались на месте входа в штекер.

После всех проведенных манипуляций можно приступать к паяльным работам. Первым делом на провод нудно установить подготовленный элемент ручки (новый корпус) и термоусадку, потому что после пайки сделать это уже будет невозможно. При выполнении непосредственно паяльных работ нужно помнить о цветовой распиновке. Работа тонкая и кропотливая, но выполнить ее по силам. После пайки нужно подтянуть кусочек ранее надетой на провод термоусадочной трубки и слегка прогреть зажигалкой для ее соединения с изоляцией провода.

После этого подтягиваем элемент корпуса и закрепляем его в проектное положение, а именно так, чтобы он надежно защищал спаянные провода от каких-либо посторонних движений во избежание их переломов. Можно использовать любой доступный материал, например, эпоксидный клей, клей «Момент», расплавленную той же зажигалкой пластмассу, можно поэкспериментировать и придумать что-то свое. В любом случае, после склеивания нужно на несколько часов все оставить для того, чтобы наше связующее вещество полностью затвердело.

Теперь нужно провести проверку. Лучше ее сделать на этапе когда только прошла приварка проводов, так есть шанс что-то исправить. Проверку можно провести мультиметром, поставив его на режим прозвонки. После этого наушники нужно установить в уши и щупами прикасаться к контактам по очереди. Если все сделано правильно, то в наушниках должны раздаваться различные шумы, шорохи или треск.

Можно сделать проще и штекер с только что припаянными проводками вставить в разъем телефона и включить музыку. Здесь важно чтобы оба канала работали вне зависимости друг от друга.

Что делать если провода не три

Наушники бывают разные, и от этого зависит количество проводов, которые могут подводиться к штекеру, их может быть не три, как в разобранном случае, а два, четыре, пять или шесть.

Два провода имеют моно-наушники и сделать их ремонт проще простого, здесь путать особо нечего.

Если в наушниках четыре провода, то может быть два варианта:

  • Это простые наушники, не имеющие микрофона и кнопки. В этом случае четыре провода составлены из двух пар проводов от каждого наушника. Минусовые из них имеют медный цвет, а плюсовые – два разных цвета (это может быть красный с зеленым или красный с синим). Здесь все тоже очень просто, нужно соединить два провода с одинаковым окрасом воедино и припаять к общему контакту штекера.
  • Это гарнитура, то есть имеется и микрофон, и наушники. Штекер, соответственно, тоже имеет четыре контакта. Получается, что два из четырех проводов относятся к динамикам, один провод от микрофона и один — общий. Всего четыре.

Последний случай – это когда в кабеле наушников находится от пяти и более проводов. Если снять изоляцию кабеля, то можно увидеть и десять проводов. С ходу сказать что куда приваривать никак нельзя, единственный вариант – это при помощи тестера прозванивать каждый провод и определять левый и правый каналы. По цветовой распиновке можно выяснить какие провода общие, и соединить их. Обязательно нужно проверять микрофон и наушники, ничего не заделывать и не заканчивать работу, пока не будет понятно, что все провода распределены правильно.

ПОДХОДЯЩИЕ ТОВАРЫ

Поделиться в соцсетях

Замена штекера у наушников (как припаять штекер к наушникам)

Наверное практически все любители послушать музыку в дороге сталкивались с проблемой, когда из-за долгой эксплуатации и постоянных перегибов провода у штекера перестаёт работать один из динамиков, и наушники становятся не пригодны. В этой небольшой инструкции будет описано как исправить эту поломку — припаять новый штекер к наушникам.

Изначально нужно убедиться в том, что поломка именно в штекере. Как правило, характерной чертой данной поломки является тот факт, что путём сдавливания основания штекера или изгиба кабеля у основания штекера можно найти положение, когда оба динамика наушников работают. Если это так, то можно практически со 100% уверенностью утверждать, что смена штекера у наушников поможет решить возникшую проблему.

Что нам понадобится для ремонта наушников:

  • паяльник;
  • припой;
  • канифоль;
  • канцелярский нож;
  • новый штекер jack 3.5мм;
  • прямые руки.

Исторически сложилось так, что паяльник и всё для пайки есть почти в каждом доме, если вдруг у вас не нашлось — ищите лучше. Если точно нет, то можно попросить у друзей или приобрести в любом радиотехническом магазине (самый простой паяльник 150-250р., припой и канифоль около 100р. ). Новый штекер также можно приобрести в радиотехническом магазине, стоит от 20 до 50р.

Штекер jack 3.5мм

С помощью простых математических вычислений можно подсчитать, что даже если у Вас нет ничего для пайки, ремонт старых наушников обойдётся гораздо дешевле приобретения новых.

Итак, приступим к замене штекера у наушников:

  • 1) Ставим паяльник греться. Пока он греется, отрезаем старый штекер. Чтобы наверняка убрать проблемную часть кабеля, отрезать стоит примерно 0,5см от основания штекера наушников.
  • 2) Аккуратно с помощью канцелярского ножа снимаем изоляцию кабеля с обоих жил. Внутри каждой жилы должно быть 2 медных провода, нужно зачистить примерно 0,3-0,4см, если есть обмотка — удаляем её. Скорее всего в каждой жиле один провод будет покрыт краской (синей/красной), краску на конце провода тоже нужно счистить. Это можно сделать мелкой наждачкой или канцелярским ножом, в конечном итоге на конце всех проводов должны быть видны медные кончики.
  • 3) В каждой жиле, как писалось выше, один провод будет покрыт изолирующей краской,а второй будет без изоляции (или в обмотке). Те, которые без изоляции, скручиваем вместе, в результате должно получиться три провода — синий, красный и просто медный (скрученный из 2х).
  • 4) Перед тем как паять, раскручиваем штекер и продеваем через его основание  кабель наушников (иначе, когда всё спаяем, штекер будет не собрать).

Продеваем кабель сквозь штекер, медные провода скручиваем

  • 5) Начинаем паять, первым удобней всего припаивать медный провод (скрученный из двух). Его нужно припаять к центральному (выступающему) контакту штекера. Последовательность такая — вкладываем кабель в штекер и пропускаем медный провод в дырочку самого большого контакта — с задней части должен выйти медный кончик провода. Его и заднюю часть контакта смазываем канифолью, и кончиком жала паяльника покрываем каплей припоя медный кончик провода и контакт. По аналогии припаиваем «цветные» провода к двум контактам поменьше.
  • 6) После того, как все три провода будут припаяны, стоит подождать пару минут (чтобы припой и штекер остыли) и попробовать подключить наушники куда-нибудь (например к плееру), чтобы убедиться, что всё прошло успешно — оба динамика работают. Если не работает, смотри «Возможные проблемы» в конце инструкции. Если всё работает, то идём дальше.

Медный провод (скрученный из двух) к большому контакту, цветные к контактом поменьше

  • 7) Самое трудное позади. Осталось закрепить кабель и собрать штекер. Как правило, на штекере (на самом большом контакте) есть зажим для кабеля — в него нужно вложить кабель (в изоляции) и замкнуть зажим (это можно сделать, например, плоскогубцами).

Зажим для кабеля

  • 8) В принципе на этом можно остановиться, собрать штекер и пользоваться наушниками. Но для полной уверенности, особенно если спаяно не очень аккуратно, стоит проложить все контакты изолентой (чтобы снизить риск замыкания, да и какой ремонт может быть без неё). Также перед сборкой на кабеле (максимально близко к контактам) можно завязать узел, чтобы уверенно сидел в штекере (не болтался) —  это сократит риск того, что незначительный рывок повредит наши труды).

Перед конечной сборкой

  • 9) Проверяем работоспособность — подключаем наушники куда-нибудь (например к плееру) и чуть изгибаем провод в разные стороны на выходе из штекера. Если нет шумов, звук не прерывается — то операцию можно считать успешной, и пользоваться наушниками дальше.

Я надеюсь, что у те, кто начнут, закончат процесс успешно, но если что-то пошло не так, читайте ниже.

Возможные проблемы:

  • После снятия изоляции с кабеля там совсем тонюсенькие, хрупкие проволочки-волосинки, которые толком никуда не припаять, что делать?! — Такие наушники чинить смысла нет, как правило, это совсем бюджетные модели.
  • При пайке припой тут же отваливается, ничего не держится, что делать?! — Не забывайте про канифоль, перед тем как взяться за припой покройте жало паяльника и контакт тонким слоем канифоли.
  • Вроде всё спаялось, но ничего не работает, что делать!? — Перепаивать. Перед пайкой проверьте, возможно на концах проводов не снята изоляция/краска. Для того, чтобы всё получилось, на концах проводов должна быть видна медь.
  • Когда всё только спаял, нормально работало, собрал штекер — не работает ничего/работает одно ухо, разбираю — всё снова работает, что делать? Скорее всего, когда происходит сборка, замыкаются контакты. Попробуйте проложить между всеми контактами изолятор (например, изоленту). Помните, что корпус штекера, как правило, металлический, и если его изнутри касаются контакты, также ничего работать не будет.
  • Если что-то не получается,  или возникли вопросы, ответов на которые здесь нет — пиши в комменты, чем смогу помогу:)

Подключение проводов к наушникам. Как припаять штекер к наушникам: пошаговая инструкция

Когда наушника выходят из строя, обычно в этом виновата вовсе не акустика, а штекер или шнур — провода гнутся и ломаются, а починить их очень сложно. Приходится либо перепаивать штекер и через какое-то время сталкиваться с той же проблемой, либо покупать новые наушники. Это нерационально, лучше научиться переделывать штекер так, чтобы он был неуязвимым.

Вы можете модифицировать свои любимые наушники так, чтобы они никогда не ломались и радовали вас долгие годы. Для этого потребуются лишь расходные материалы и инструменты, которые найдутся почти в каждом доме:

Наушники
— Бокорезы
— Паяльник
— Канифоль и припой
— Термоклей и пистолет
— Небольшой отрезок толстого кабеля
— Жила от толстого кабеля

Отрежьте кабель и зачистите штекер так, чтобы появился доступ ко всем контактам. Можно и не зачищать, а купить такой разъём в радиотоварах. Запомните, к какому контакту присоединялись провода (по цвету). Отрежьте от кабеля кусок длиной 3-4 миллиметра и скрутите петлю с ответвлением так, чтобы она подходила к коннектору.


Припаяйте провод к штекеру. Для этого зашкурьте кабель и коннектор, проканифольте их и нанесите достаточное количество припоя на паяльник.


Наденьте на аудиошнур изоляцию от толстого кабеля. Она должна быть длиной несколько сантиметров и достаточно плотно прилегать к шнуру, чтобы беречь его от сильного сгибания и повреждения жил. Припаяйте жилы кабеля к штекеру, соблюдая ту же полярность, что была.


Протестируйте звук.


Если вы не ошиблись и припаяли жилы к правильным контактам, оба канала — и левый, и правый — будут звучать нормально. Если звук не такой, как должен быть, скорее всего, вы что-то напутали — нужно поменять провода местами и ещё раз проверить звук.

Правильно припаянные провода нужно залить клеем и сформировать шар. Он застынет и будет выглядеть достаточно красиво. При желании этот шар можно обмотать изолентой, скрыв провода и пайку.


Даже если эта конструкция повредится со временем, вы сможете отремонтировать наушники. Ведь вы знаете, куда припаивать провода и как сделать надёжный разъём, который долго не сломается, а при поломке вы сможете его починить, причём для этого не потребуется ничего покупать.


Перед тем как начать работу и запастись всем необходимым, требуется точно выяснить, что поломка касается штекера, а не другой части наушников. Для этого перед тем как припаять штекер к наушникам, нужно несколько раз сдавить основание штекера и кабель, найдя положение, когда наушники работают, как раньше. Если это положение найдено, можно приступать к тому, как припаять штекер к наушникам, так как проблема, скорее всего, именно в нем. Пока нагревается паяльник, старый штекер необходимо отрезать вместе с проблемной частью кабеля. Для этого нужно срезать около полусантиметра, считая с самого основания штекера. Изоляцию с кабеля необходимо снять, удобно делать это при помощи канцелярского ножа. Каждая жила должна содержать 2 медных провода, у которых необходимо зачистить концы длиной 0,3–0,5 см.

Если на проводах имеется обмотка, ее тоже необходимо удалить, можно воспользоваться для этого обжиганием конца провода на открытом огне. Иногда оба провода покрыты краской, один красной, а второй — синей, эту краску также требуется для качественной работы убрать. Можно счищать ее при помощи канцелярского ножа, а можно воспользоваться мелкой наждачной бумагой. На конце каждого провода в конечном итоге должны быть видны только медные кончики без каких-то примесей. Затем необходимо скрутить вместе провода, которые изначально были без изоляции, а провода с синей и красной краской остаются. Прежде чем начать пайку, новый штекер необходимо раскрутить и продеть кабель наушников через его основание. В противном случае после пайки собрать штекер будет невозможно.

Паять начинать удобнее всего именно с проводов без изоляции, которые до этого были скручены в пару. Эти провода припаиваются к выступающему посередине центральному контакту штекера. Для этого нужно кабель вложить в штекер и пропустить в специальное отверстие самого большого из контактов медный провод. Перед запаиванием и его, и выступающую часть контакта смазывают расплавленной канифолью. Затем концом жала паяльника контакт и медный кончик провода покрывается каплей припоя. Те провода, которые были обозначены цветом, припаивают таким же образом к контактам по бокам, которые имеют меньший размер. Перед тем как подключать свежеспаянные наушники и проверять работу, необходимо подождать 3–5 минут, чтобы застыл припой и остыл штекер.

Иногда после того, как изоляция с проводов снята, обнаруживается что они очень тонкие и хрупкие, и припаять их практически невозможно. Такие наушники можно починить только в том случае, если имеется очень тонкий паяльник. Иногда припой на проводах не держится и почти сразу отпадает, возможно, требуется большее количество канифоли, которой перед пайкой необходимо покрыть не только жало паяльника, но провод. В том случае, если после припаивания наушники не заработали, необходимо перепаивать заново, проверив еще раз, снята ли изоляция на концах проводов. Если в работе наблюдаются перебои, то причиной этого чаще всего являются замыкающиеся контакты. Необходимо переложить каждый из контактов изолентой, так как если один из контактов касается металлического корпуса штекера, работать не будет вся конструкция.

Когда все спаяно, проверено на работоспособность и кабель закреплен, штекер необходимо собрать. Зажим для кабеля чаще всего присутствует на одном из контактов штекера, и именно в него необходимо вкладывать кабель, обернув его изоляцией. Замыкается зажим при помощи плоскогубцев, после этого можно собрать штекер, еще раз проверить и пользоваться наушниками. Чтобы провод плотнее сидел в штекере и меньше было возможности оторвать или переломить его при работе, можно завязать на нем узел как можно ближе к контактам. Для большей прочности можно залить спаянные провода внутри штекера клеем, но делать это можно только в случае полной уверенности в качественной работе. Отчистить провода и штекер изнутри от клея, чтобы перепаять один из проводов, очень сложно. Дополнительно на конец штекера можно надеть пружину, которая также будет способствовать долгой службе проводов.

Если паяльника нет под рукой, провода можно просто скрутить на нужных местах, но чаще всего этот способ оказывается недолговечным. Бывает также, что штекер нужного качества найти не выходит, и приходится использовать детали от старого. В качестве самодельного корпуса для такого штекера используется иногда наконечник от ручки или шприца с предварительно вынутой иглой. Все эти подручные средства с проводами внутри можно закрепить полученное при помощи клеевого пистолета или любого резинового клея, но способы с пайкой показывают лучший результат. Может оказаться так, что все сделано правильно, и тем не менее наушники не работают, в этом случае, возможно, проблема имеется еще и в другой части провода. Нередко провод может ломаться и в местах прикрепления к наушникам, поэтому починка штекера не даст нужного результата.

Довольно часто случается в жизни любителей музыки такая ситуация, что любимые наушники перестают работать. Наиболее распространённой проблемой является механическое повреждение кабеля возле штекера. Происходит это по различным причинам: резко выдернули разъём из гнезда, зацепились за что-то или зажали молнией. Да и просто от времени. Как же исправить ситуацию и вернуть наушники к жизни? Давайте же разберёмся, как припаять штекер к наушникам.

Что нужно сделать первым делом

Перед тем как приступить к самостоятельному ремонту, надо определить характер полученных повреждений и возможность замены одного лишь разъёма. Бывает так, что, помимо этого, требуется и замена кабеля.

Также стоит оценить финансовую сторону вопроса: покупка необходимого инструмента может вылиться в стоимость работы в мастерской, а то и замены наушников на аналогичные новые. Ответы на эти вопросы подскажут, с чего начать работу, как припаять штекер 3.5 к наушникам и нужно ли это.

Необходимые инструменты

В магазинах в большинстве своём продаются разборные штекеры, которые состоят из двух частей: самого разъёма и корпуса, в который первый вкручивается. Также они различаются по своему качеству и материалу изготовления. Несомненно, для более качественных наушников надо выбирать более дорогой разъём, чтобы помехи от дешёвого «джека» не портили радость обладания хорошими наушниками.

Для данной операции нам понадобятся:

    Сами наушники или гарнитура с неисправным или оторванным разъёмом. Новый разъём, который вы будете инсталлировать.Маломощный паяльник с тонким жалом.Припой, канифоль и флюс.Острый нож или пассатижи.

Это минимальный набор инструментов, имея который, можно приступать к работе. Хороший инструмент – это залог успеха, так как припаять штекер к наушникам с помощью него будет легче.

Как заменить штекер наушников

Чтобы грамотно выполнить операцию по восстановлению работоспособности наушников, необходимо знать, как припаять провода наушников к штекеру, какие из них куда идут, и следовать инструкции. Делается это в несколько простых шагов.

Шаг первый – подготовка проводов к последующей пайке. Перед началом работы необходимо всё подготовить, сняв изоляцию с проводов. Это упростит дальнейшую работу. Сделать это можно острым ножом или пассатижами.

Должно получиться три провода: красный, чёрный (возможно белый, синий или зелёный) и экранирующая оплётка (также может иметь изоляцию, чаще прозрачную). С красного и чёрного проводов изоляцию следует снять не до конца, оставив по 2-3 мм для того, чтобы в последующем не было между ними контакта.

Шаг второй – подготовка разъёма к последующей пайке. Купленную в магазине запчасть стоит разобрать на составляющие элементы. Следует немного поцарапать места будущей пайки, так как это позволит более качественно припаять штекер к наушникам.

После этого провода необходимо облудить припоем, стараясь не задевать точки, к которым паяться не будете. Места в разъёме и так мало, и лишние «сопли» припоя только усложнят дальнейшую пайку.

Шаг третий – непосредственно сама пайка. Первое, что стоит сделать, это продеть провод в корпус разъёма. Сделать после это уже не получится, придётся переделывать. Перед пайкой стоит обратить внимание, какой провод шёл на наконечник. Это должен быть левый канал, то есть чёрный провод. Первым делом припаивают «землю», а затем уже каналы – левый и правый.

Шаг четвёртый – изолирование и сборка разъёма. Для того чтобы контакты не замыкали и не испортили наушники, стоит заизолировать разъём. Проще всего это сделать изолентой. Для этого стоит аккуратно, тонким слоем, обмотать штекер, проверяя, садится ли корпус на место. Если всё сделано правильно, разъём соберётся, и наушники будут работать.

Как заменить штекер гарнитуры

Наушники с микрофоном – гарнитура – имеют немного другую конструкцию, нежели простые наушники, но при этом не настолько отличающуюся, чтобы не справиться с этим. Так как припаять штекер к наушникам с микрофоном?

Гарнитура имеет всего лишь на один провод больше, чем обычные наушники. Этот провод идёт на микрофон. Распиновка разъёма может сильно отличаться в зависимости от производителя гарнитуры, но выделяют основные две:

    CTIA, где распиновка от кончика выглядит как левый-правый-общий-микрофон.OMTP, где всё немного по-другому – левый-правый-микрофон-общий.

При пайке, если есть такая необходимость, можно переделать из одного стандарта в другой путём перестановки двух крайних проводов.

Что делать не надо

Самая серьёзная совершаемая всеми ошибка – это лишняя спешка, так как правильно припаять штекер к наушникам не так-то просто. Работа с пайкой довольно кропотливая и аккуратная, скорость приведёт к ошибкам, которые могут серьёзно сказаться на работоспособности, а то и полностью испортят гаджет. Основными ошибками самостоятельного ремонта являются такие:

    Некачественная пайка, из-за чего спустя какое-то время наушники или гарнитура перестают работать.Плохое изолирование контактов, из-за которого также не работают наушники.Покупка некачественного разъёма, из-за чего сделать хорошо не представляется возможным.Не стоит использовать штекер с коротким замыканием. Он может убить динамики, что приведёт только к замене.Неправильная разметка длины проводов не позволит собрать разъём.
    Тестер в режиме омметра подскажет, как припаять штекер к наушникам, если цвета сильно отличаются от привычных, а вы забыли, какой канал где был.Левый канал любых наушников – самый конец штекера. Второй за ним всегда правый.Если нет возможности купить разъём, можно сохранить предыдущий, а корпус сделать из колпачка ручки или эпоксидной смолы.При пайке дешёвого штекера вставьте в него пружину от той же авторучки. Выступая за конец разъёма, она спасёт провод от перегибов.Для более удобной работы с разъёмом можно изготовить простейший держатель. Для этого надо просверлить в дереве отверстие и вставить в него штекер.

Как видим, при соблюдении простых правил и следовании инструкции работа по замене разъёма наушников не такая уж и сложная. При наличии инструментов и должной сноровки сделать это можно за полчаса. Зато потом радость от того, что вы сами отремонтировали любимые наушники, не сравнится ни с чем.

Разборные 4-контактные 3.5мм аудио штекеры для ремонта наушников

Наверняка многие попадали в ситуацию, когда при шевелении провода у штекера, в наушниках появляются различные шумы или когда вовсе звук в одном из наушников пропадал и кратковременно появлялся, а потом снова исчезал, и как эта неприятная ситуация в конце концов выводила из себя. Дёрнули по неосторожности шнур несколько раз, заломили случайно, растянули — всё это приводит к частичному или полному обрыву проводников внутри. Или когда на телефонной гарнитуре отказывают микрофон с кнопками на пульте. Бывают ситуации и комичнее, когда от штекера отваливается кончик.
Этот мини-обзор условно будет состоять из двух частей. В первой части покажу, как я раньше колхозно ремонтировал испорченные штекеры от наушников. Но так или иначе, мне сей способ поднадоел. Поэтому вторая часть будет посвящена этим покупным разборным штекерам.

Как ремонтировал штекеры раньшеЕсли вспороть внешнюю оболочку у шнура телефонной гарнитуры, то проводники там чаще всего бывают лакированные, окрашенные в разные цвета. С первого раза залудить такие проводники не получится:

Я залуживаю эти проводки по такой методике
1) Растапливаю немного канифоли на деревянной дощечке

2) На жало BC(M)3 паяльника наношу немного припоя, и, погрузив конец лакированного проводника в канифольную лужицу постепенно разглаживаю нагретым жалом. Спустя сравнительно короткое время лак сходит и конец проводника оказывается лужённым. Сей процесс наглядно отобразил на анимированной картинке ниже:

Можно припаивать проводники к штекеру согласно распиновке, которую нарисовал в паинте:

Примечание. Существует 2 стандарта распиновки 4-контактных TRRS штекеров: OMTP (Open Mobile Terminal Platform) и более поздний CTIA (Cellular Telephone Industries Association), отличие их в том, что микрофонный и общий контакты — меняются местами.

Но предварительно нужно не забыть надеть на шнур кусочек термоусадки

Затем на штекер сдвигаем кусочек термоусадки, чтобы он лишь чуть прикрывал собой бордюр на общем контакте

Тем временем нужно тонкими ломтиками нарезать термоклея

Этими ломтиками нужно набить полость внутри термоусадки до конца. Но не переусердствовать

Ещё раз проверить, чтобы край термоусадочной трубки лишь на миллиметр прикрывал собой бордюр

Получившуюся «шаурму» обдуваем феном или держим над открытым пламенем в крайнем случае.

Излишки термоклея сами выйдут наружу

Которые легко убрать ногтём

На моём смартфоне данное поделие смотрится так, но вполне работает и при обычном пользовании довольно долго:

Способ с термоусадкой и термоклеем условно можно назвать второй версией ручного ремонта 3.5мм штекера, а вот так выглядит первая версия, кстати работающая до сих пор — про термоусадку я тогда и знать и не знал, поэтому запаянный штекер обмотал в некоторых местах полосками бумаги во избежание «коротышей» и сверху замотал полосками канцелярского скотча:

Готовые штекеры У выше рассмотренных способов присутствует достаточная долговечность, правда колхозного вида это не убавляет. На ощупь отремонтированный таким способом штекер ощущается как нечто бесформенно непонятное, а внутренний эстет так или иначе давал мне знать о своём недовольстве. Но это пустяки по большому счёту. А львиную долю времени в таком методе отнимала как раз зачистка штекеров от внешней оболочки.
Было решено найти и заиметь готовые разборные 3.5мм штекеры для уже предстоящих ремонтов наушников. Поштучно брать дороговато выходит, тем более с платной доставкой. Взял партию из 10 штук про запас, 4-контактных, ибо они поуниверсальнее.

Упакованы заготовки были в пупырчатый пакет:

Собственно, их вид. Если присмотреться, то 3 штуки из набора выполнены кривовато


Контакты имеют жёлтое покрытие. Корпус же серебристого цвета

Достаточно широкое отверстие в хвостовой части

Размеры 33×6.4мм

Диаметр штекера правильный:

Конструкция разборная, корпус выкручивается.
Вид внутри. Самый крайний контакт, отвечающий за левый канал, имеет резьбу.

Внутренний диаметр корпуса — 5.5мм, диаметр входного отверстия для шнура 3.8мм

Пластина сбоку, отходящая от земли (GND), имеет Т-образную форму, для обжатия шнура:

С обратной стороны есть отверстие:

Надфилем легко соскабливается жёлтое покрытие:

У компьютерных наушников брата, которые я когда-то уже ремонтировал, случилась та самая комичная ситуация — отвалился кончик, который застрял в разъёме телевизора (с этим я отдельно разберусь).
Здесь уже чёрная термоусадка. Отремонтированным штекером пользовались очень долго, но по всей видимости ему таки суждено было сломаться.

Кому интересно, вид этого «кокона» на телефоне

Старый штекер отрезал и выбросил, — его место теперь займёт обозреваемый. Толщина шнура 3мм

Провода на шнуре я зачистил таким образом — левый канал (в красной оболочке) — практически под корень, оставив снаружи 5-6мм проводника, правый канал (в белой оболочке) — чуть подлиннее сделал миллиметров на 8, общий провод (в чёрной оболочке) — самый длинный. На провод нужно заранее надеть корпус-капсулу и кусочек термоусадки 1.5см

Припаиваю, обжимаю шнур. Так как наушники без микрофона, то контакты, отмеченные стрелочками можно закоротить, чтобы предпоследний контакт, который следует за общим, не оставался висеть в воздухе. Я пока обошёлся без этого.

Термоусадку сдвигаю вниз, не до самого конца, так как термоусадка в этот раз толстая и корпус может не закрутится. Затем обдуваю феном

Спускаю вниз корпус-капсулу, проталкиваю через его отверстие термоусадку, закручиваю. Всё.
Как вы поняли, термоусадка здесь уже играет роль уплотнителя, чтобы шнур не болтался во входном отверстии.

Довольно аккуратно получилось.

В разъёме смартфона 4-летней давности штекер сидит достаточно плотно, чтобы девайс не рухнул вниз

Из нареканий отмечу длинную ступеньку, являющейся частью общего контакта — не будь её, общая длина штекера в корпусе могла бы получиться короче. Маркость корпуса — очень хорошо собирает отпечатки.
С уплотнением более тонких шнуров во входном отверстии штекера трудностей не вижу, т.к. можно нарезать несколько колец термоусадок и поочерёдно ими обжимать один участок на шнуре, по принципу бутерброда.
В хозяйстве эти заготовки однозначно пригодятся.

Как взломать разъем для наушников

В какой-то момент в ваших аудиопроектах, сделанных своими руками, вам понадобится способ ввода звука в ваши схемы. Один из самых универсальных способов сделать это — использовать стереофонический аудиоразъем 3,5 мм. Их можно извлечь из старого набора портативных аудионаушников. Если вы отрезаете вкладыши, вы можете подключить разъем к источнику звука и подключить провода напрямую к вашим цепям.

В этом руководстве я покажу вам, как подключить два наиболее распространенных типа аудиоразъемов — TRS и TRRS.

T означает «наконечник»; R означает «кольцо», а S означает «рукав»:

Аудиоразъем TRS

Аудиоразъемы

TRS находятся на стандартных стереонаушниках без микрофона. После того, как вы разрежете кабель, вы, вероятно, найдете один из трех распространенных способов подключения:

  1. Оболочка заземления из медного провода, обернутая вокруг двух изолированных проводов аудиосигнала.
  2. Два отдельных изолированных провода, каждый со своим сигнальным проводом и заземляющим проводом внутри.
  3. Отдельные изолированные провода для заземления, правого аудио и левого аудио в одном кабеле.

Обычно красные провода — это правый аудиоканал, а синие провода — это левый аудиоканал. Проверьте изображение ниже, чтобы увидеть, какие провода являются проводами аудиосигнала, а какие — проводами заземления в наиболее распространенных схемах подключения TRS (изображение любезно предоставлено DIY Perks на YouTube).

Провода подключаются к штекеру TRS следующим образом:

В зависимости от типа вилки у вас может быть доступ к контактам внутри корпуса разъема.Провода подключаются к контактам вилки следующим образом (изображение любезно предоставлено Робом Робинеттом):

Если вам нужен только моно вход, провода левого и правого аудиоканала можно соединить вместе.

После того, как вы определили провода, просто припаяйте их к правильным входным каналам в вашей схеме или прикрепите штыревые разъемы, чтобы их можно было использовать на макетной плате.

TRRS Аудиоразъем

Аудиоразъем TRRS находится на наушниках iPhone и других наушниках с микрофоном.После того, как вы разрежете пластиковую изоляционную оболочку, вы найдете 5 отдельных проводов:

  • Горит красный провод: сигнал правого аудиоканала
  • Красный и медный витой провод: масса для правого аудиоканала
  • Сплошной зеленый провод: сигнал левого аудиоканала
  • Зеленый и медный скрученный провод: масса для левого аудиоканала
  • Красно-зеленая оболочка с медным проводом внутри: внутренний медный провод — сигнал микрофона, внешняя оболочка — заземление микрофона.

Вы также найдете пластиковый шнур, который используется для усиления кабеля наушников:

Штекер TRRS подключается к проводам следующим образом:

Если вы можете добраться до контактов внутри корпуса штекера, контакты штекера TRRS соединяются следующим образом:

Если вам нужен только монофонический аудиовход с разъемом TRRS, вы можете объединить красный и зеленый провода, чтобы получить один монофонический аудиопровод, а затем объединить провода заземления, чтобы получить один провод заземления.

Каждый провод покрыт очень тонким слоем изоляционного материала, поэтому их можно связывать вместе без какой-либо пластиковой изоляции. Прежде чем паять или подключать их к чему-либо проводящему, быстро проведите пламенем по проводам, чтобы сжечь изоляцию, затем вытрите начисто.

Как только вы это сделаете, провода можно припаять прямо ко входам на вашей печатной плате или подключить к контактам перемычки, чтобы их можно было вставить в макетную плату.


Пайка Самые тонкие провода из когда-либо задуманных: модификация наушников — alexw

Провода с акриловой изоляцией, конечно, воняют, но когда они скручены и тонкие, они воняют НАМНОГО больше.

Я могу использовать этот блог, чтобы публиковать в основном статьи, связанные с iPhone или программным обеспечением, но я с по учусь на электротехника, и как EE я люблю хорошее, чистое оборудование. Поэтому, когда на днях моя любимая пара наушников вышла из строя, моя первая мысль обратилась к входящей в комплект гарнитуре iPhone и, что более важно, насколько эти наушники отстой. Мои любимые наушники-вкладыши КОГДА-ЛИБО — это цельнометаллические куртки Skullcandy, в первую очередь потому, что я купил их в TJ Maxx за 25 долларов.В общем, у них есть силиконовые прокладки, которые изолируют звук, а не очень неудобные наушники iPod, которые выпадают и звучат как дерьмо. Я был очень расстроен, когда мои FMJ сломались, но, к счастью, сломалась часть наушников. То есть сами оба наушника по-прежнему работают нормально, только штекер сдох. Я думал, что нужно отрезать дрянные бутоны iPhone от их кабеля (который включает в себя микрофон и кнопку дистанционного управления) и пересадить на мои любимые FMJ.

Единственное, что меня останавливает? Эти отвратительные, адские многожильные провода с акриловой изоляцией:

Традиционный метод работы с одножильной акриловой изоляцией — наждачная бумага — вы просто шлифуйте пластиковую оболочку проводника.Проблема ЗДЕСЬ в том, что они НЕ одноцепочечные. Попытка отшлифовать их даже самой тонкой наждачной бумагой приводит к потертости, напоминающей потертую хлопковую нить. Однако, не сняв изоляцию, вы не можете спаять провода вместе или иным образом выполнить какое-либо соединение. Другой метод — попытаться расплавить акрил с помощью самого паяльника, но это может привести к загрязнению пластика на паяльнике, и, что более важно, при длительном тепловом воздействии оболочка может расплавиться дальше по проволоке.

Обратите внимание на моего друга, фонарик-карандаш справа. ИДЕЯ! Горелка быстро устраняет изоляцию. Однако обратите внимание на вторичное пламя: это изоляция, выгорающая ЗА участком непосредственно в пламени горелки.

Мой любимый метод: техника плавления заставила меня задуматься, и, будучи поджигателем, вскоре я увидел фонарик-карандаш, сидящий на моей скамейке, и провел мозговой штурм. Оказывается, прямое сжигание акрила работает довольно хорошо, а из-за сильного нагрева горелки провод нагревается так быстро, что у него не хватает времени, чтобы отвести большую часть этого тепла к верхней рубашке.Результат — довольно чистое удаление изоляции, по крайней мере, достаточное для хорошего паяного соединения. Настоящая уловка — двигаться БЫСТРО! Поджигайте только самый конец, потому что этого обычно бывает достаточно, чтобы акрил загорелся еще на несколько миллиметров вверх по проволоке, и как только вы увидите, что проволока начнет светиться, снимите тепло, потому что именно так вы знаете, что нет больше изоляции над этой частью (она уже сгорела), и если вы оставите ее там, провод почти мгновенно расплавится, и вам не с чем будет работать.

Подготовленная проволока. Это трудно увидеть, но если вы присмотритесь, вы можете различить немного другой металлический вид ближе к концу. Это слегка покрытый копотью, но неизолированный провод. Припой с небольшим усилием прилипнет к этому.

Теперь уловка состоит в том, чтобы на самом деле припаять провода. Вы раздели и приготовили их, но они все еще очень хрупкие. Я использовал два набора пинцетов, чтобы намотать два конца друг на друга. На самом деле все это требует большого терпения.

Усадка термоусадочной трубки.Синий кусочек слева — это все, а за ним еще один красный, чтобы пройти снова.

После того, как стык закреплен достаточно, чтобы не развалиться во время пайки, можно приступать к пайке. Провода настолько малы, что припой на самом деле не прилипает, поэтому вам нужно как можно быстрее расплавить припой на железе, но с соединением НЕПОСРЕДСТВЕННО посередине между ними. Если вы все сделаете правильно, вы получите большую расплавленную бусину на утюге, но с проводами, проходящими через ее середину.Перетащите его вверх и вниз по проводам, и этого будет достаточно, чтобы спаять их вместе. Старайтесь не оставлять лишних — они хрупкие, и эти провода не могут гнуться. Кроме того, НЕ ЗАБУДЬТЕ СНАЧАЛА НАДИТЬ ТЕРМОУСАДОЧНУЮ ТРУБКУ. Я НЕ МОГУ НА ЭТО ДОСТАТОЧНО УДИВИТЬ, Я ВСЕГДА ЗАБЫВАЮ . Я использовал несколько частей, две очень маленьких на отдельных проводниках, а затем, по крайней мере, две на всю систему для прочности.

Еще один полезный совет — использовать резак и для усадки трубки. Вы не хотите, чтобы трубка загорелась, она загорится.Вы также не хотите, чтобы факел был направлен на него долго, это будет необходимо. Хитрость заключается в том, чтобы махать пламенем так, чтобы струя горячего воздуха над ним облизала трубку. Когда это произойдет, вы увидите, что трубка быстро сжимается. Продолжайте двигаться вперед и назад, пока не перестанете сжиматься. К этому нужно привыкнуть, так что, возможно, потренируйтесь, прежде чем зажигать кабель наушников.

Готовый продукт — вещь прекрасная. Хорошо, может и нет, но это в основном потому, что у меня закончились белые термоусадочные трубки.Ну что ж.

Кишки. Каннибализированный шнур Skullcandy и дрянные наушники iPhone на своем месте: разрезать на части. Слава. Это готовый продукт, красная термоусадочная трубка и все такое. С другой стороны, мои FMJ теперь снова работают, и с микрофоном и кнопкой дистанционного воспроизведения / паузы / ответа / зависания для загрузки!

Но подождите! Если вы на самом деле пытались сделать это самостоятельно дома, то наверняка заметили в наушниках iPhone что-то особенное. А именно, что это за DEUCE в том красно-зеленом повороте?

Что это за красный / зеленый поворот и что он делает в моем правом наушнике ?!

Как оказалось, это микрофонный кабель.В этом есть смысл — есть два заземляющих провода медного цвета, по одному на каждую почку, красный провод для правой почки и зеленый провод для левой. Остается хотя бы один провод для микрофона, поэтому один из красных / зеленых витков, вероятно, также является заземлением, а другой — для микрофона. Я предполагаю, что кнопка на гарнитуре замыкает возвратную линию микрофона на землю, и оборудование iPhone ищет это, но в большинстве случаев это несущественно. Может быть, я когда-нибудь поиграю с этим, но пока у нас есть все, что нам нужно.

Настоящий вопрос на этом этапе заключается в том, что это за поворот до правого наушника? Короткий ответ? Ничего. Закрутка просто тупики в наушниках, подключены только провода красный и земля. Так что вы можете просто игнорировать их. Я не уверен, почему Apple решила продолжить их мимо микрофона, но неважно. Отрежьте их, чтобы они не задевали ваши паяные соединения, и это все, о чем вам нужно беспокоиться. Оказывается, ты используешься как FM-антенна для iDevices со встроенным радиоприемником.Не беспокойтесь о них, если у вас нет iPod Nano (и вы на самом деле не пользуетесь радио).

Итак, теперь вы можете паять сверхтонкие провода, и, возможно, вы даже получили красивую новую гарнитуру. Наконец, я хотел бы поблагодарить пользователя форума everythingicafe.com Zerologic за этот (коралловый) пост на форуме, из которого я получил информацию о том, какой провод был какой. К сожалению, я не могу правильно разместить ссылку на его сайт, поскольку форум требует, чтобы вы вошли в систему, чтобы увидеть информацию профиля.

Связанные

Как отремонтировать изношенные или сломанные провода наушников

(Последнее обновление: 3 февраля 2021 г.)

Изучите различные способы ремонта изношенных или сломанных проводов наушников с помощью этого простого пошагового руководства.

Кабели наушников — одна из самых хрупких частей любых наушников, но также одна из самых недооцененных. С каждым рывком, поворотом и поворотом провода наушников подвергаются более быстрому износу, в результате чего они изнашиваются или полностью отрываются.

Сломанные проводные наушники

Что еще хуже, если вы будете уделять больше внимания своим наушникам, а однажды вернетесь домой и обнаружите, что их разжевывают домашние животные.

В таком случае не выбрасывайте наушники! Есть несколько простых вещей, которые можно сделать своими руками, чтобы исправить изношенные / оборванные провода наушников.И эта статья проведет вас через все это.

Быстрые ссылки

Щелкните ссылки, чтобы перейти в соответствующий раздел.

Опасны ли оголенные провода наушников?

Общий ответ: нет .

Хотя провода наушников по-прежнему питаются электричеством, в этих проводах очень низкое напряжение. Уровень напряжения этих проводов зависит от импеданса наушников.

Однако они, как правило, не на том уровне, который достаточен для поражения электрическим током.Это означает, что вы вообще ничего не почувствуете, даже если случайно прикоснетесь к нему.

Однако, хотя оголенные провода наушников не представляют особой опасности при прикосновении, ваше аудиоустройство может быть не таким безопасным, как вы.

Открытые провода наушников более подвержены короткому замыканию. Это часто происходит, когда изоляция провода уже изношена или обнажена.

Короткое замыкание происходит, когда чрезмерный заряд течет по непредусмотренному проводу. Это может вызвать перегрев, который может повредить наушники и источник звука.

С учетом сказанного помните, что любой оголенный провод также может вызвать электрические искры. И, независимо от напряжения, эти электрические искры могут вызвать возгорание. Фактически, даже статических разрядов достаточно для воспламенения легковоспламеняющихся паров в воздухе.

Как отремонтировать провода наушников, которые начинают изнашиваться.

Изношенный кабель наушников (от Sugru / Youtube)

Кабели наушников, особенно их часть ближе к вилке, подвержены износу. Обычно это происходит, когда они подвергаются частым рывкам, сгибанию и дерганию.Или когда разъем постоянно вставляется внутрь аудиопорта, когда они не остаются на месте.

Для изношенных или оголенных проводов есть быстрые решения, которые требуют небольших затрат и усилий.

Вот 4 простых совета по ремонту проводов наушников, которые вы должны попробовать:

  1. Оберните изолентой
  2. Использовать термоусадочную трубку
  3. Плесень Sugru вокруг
  4. Используйте предохранители для кабеля

Оберните его изолентой

Изолента (От: Bob Bee / Youtube)

Скорее всего, у вас дома есть изолента.Вы можете попробовать использовать его для быстрого и легкого ремонта проводов наушников.

Выполните следующие действия по обеспечению отказоустойчивости:

  1. Подготовьте провод. Прежде всего, убедитесь, что провода наушников чистые и на них нет следов масла. Это гарантирует, что ваша изолента будет дольше и надежнее приклеиваться к проводу. Вы можете сделать это, взяв чистую ткань и налив на нее небольшое количество изопропилового спирта. Протрите участок и дайте ему высохнуть.
  2. Предварительно нарежьте изоленту. Электрические ленты различаются по размеру. Обрежьте изоленту до желаемого размера, прежде чем обернуть ее вокруг провода. Оберните изолентой (Источник: Bob Bee / Youtube)
  3. Заверните. Оберните изоленту вокруг провода как можно плотнее. Это не только защитит провод от дальнейшего истирания, но и изолирует его.

Используйте термоусадочную трубку

Иллюстрация термоусадочной трубки (Источник: Amazon)

Для более прочного и долговременного ремонта вы также можете попробовать использовать термоусадочные трубки / термоусадочные рукава.Эти трубки в основном используются для ремонта, усиления и изоляции изношенных электрических проводов.

Вот шаги по их использованию:

  1. Проверьте материал. Термоусадочные трубки обычно изготавливаются из пластмасс, таких как полиолефин, FEP или ПВХ.
  2. Выберите подходящий размер. Выберите термоусадочную трубку, которая идеально соответствует размеру кабеля наушников, чтобы обеспечить плотное и надежное прилегание. В зависимости от материала и состава эти трубки сжимаются от половины до одной шестой своего первоначального диаметра при нагревании.Популярные коэффициенты усадки (соотношение между исходным размером трубки и ее размером усадки) включают 2: 1, 3: 1 и 4: 1. Выберите правильный размер трубки (Источник: Manab Uniquetv / Youtube)
  3. Очистите область, которую нужно обернуть. Обязательно очистите провода наушников от мусора или жира. Возьмите чистую ткань и налейте на нее небольшое количество изопропилового спирта. Протрите участок и дайте ему высохнуть.
  4. Вставьте трубку в кабели наушников . Осторожно вставьте трубки в изношенные провода наушников.Если вы используете термоусадочную трубку с оберткой, убедитесь, что она плотно обернута, чтобы получить более компактную отделку. Вставьте трубку (Источник: Manab Uniquetv / Youtube)
  5. Подогрейте это место. Вы можете нагреть это место с помощью нагревательного устройства, входящего в комплект термоусадочных трубок, с помощью пистолета с горячим воздухом или зажигалки. Вы можете обратиться к этому руководству на YouTube, чтобы узнать, как правильно подавать тепло вокруг трубки. Нагревание трубки для ее сжатия (Источник: Manab Uniquetv / Youtube)

Будьте осторожны, чтобы не перегреть его, так как он может расплавиться или загореться.Обязательно используйте плоскогубцы или что-нибудь еще, чтобы удерживать трубку на месте, так как пистолеты с горячим воздухом / зажигалки могут обжечь пальцы.

Mold Sugru вокруг нее

Кабели / провода, отремонтированные с помощью Sugru Moldable Glue (Источник: Amazon) Sugru Mouldable Glue — универсальная клеящаяся шпатлевка, изготовленная из силиконового каучука. Вы можете использовать его для поделок своими руками, монтажа, ремонта электрооборудования и многого другого. Он пластичный, гибкий, прочный, водостойкий и обладает хорошими изоляционными свойствами.

Вот как вы можете использовать его для ремонта изношенных проводов наушников:

  1. Очистите провод. Очистите область вокруг провода изопропиловым спиртом, чтобы избавиться от пыли, мусора или масла. Возьмите чистую ткань и налейте на нее небольшое количество изопропилового спирта. Протрите участок и дайте ему высохнуть.
  2. Отлить в форму. Sugru Mouldable Glues мягкие и податливые, как пластилин. Скатайте материал пальцами и руками сформируйте вокруг проволоки. У вас есть около 30 минут на то, чтобы придать ему форму и изменить положение до того, как клей схватится. Формование Sugru (Источник: Sugru / Youtube)
  3. Оставьте на 24 часа. Оставьте материал при комнатной температуре не менее чем на 24 часа, чтобы он затвердел. Формованный Sugru (Источник: Sugru / Youtube)
Посмотрите это видео, чтобы узнать, как отремонтировать изношенный провод наушников с помощью Sugru Mouldable Glue.

Защитные устройства для кабеля

Спасатели для кабелей Jetec (Источник: Amazon)

Если вы не любитель DIY и хотите быстро и легко исправить, вы можете попробовать эти устройства для экономии кабеля Jetec. В основном они используются для предотвращения износа проводов. Но вы все равно можете использовать их на оголенных проводах, чтобы дать кабелям наушников дополнительную поддержку и поддержку.

Вы можете использовать их, выполнив следующие 3 простых шага:

  1. Выберите правильный размер кабельного ограничителя. Эти кабельные хранители бывают разных размеров. Подберите размер, который лучше всего подходит для кабелей наушников.
  2. Обертка. Оберните предохранитель кабеля вокруг той части, где провод наушников начинает изнашиваться. Оберните предохранитель кабеля вокруг изношенного кабеля (Источник: JetecOnline Amazon)
  3. Отрегулируйте. Обязательно заверните кабельную заставку до самого конца провода (часть, где шнур наушников встречается с вилкой), чтобы он надежно оставался на месте.

Эти кабельные спасатели Jetec подходят только для круглых проводов, а не для плоских.

Что делать с более сильно поврежденными проводами наушников

В случаях, когда провода более серьезно повреждены (т.е. когда провода полностью оборваны), надежда не потеряна.

Есть два подхода к этому: первый предполагает пайку проводов наушников, а другой — нет. Кроме того, если поврежден разъем для наушников, было бы лучше заменить и разъем для наушников.

Самый надежный и экономичный способ решить эту проблему — по-прежнему использовать гарантию, если это возможно. Поэтому, прежде чем выполнять любой из этих шагов, проверьте, находятся ли ваши наушники на гарантии и покрываются ли они повреждением.

Эти методы фактически используются для устранения множества проблем с наушниками, таких как статический звук и работа наушников только в одном ухе.

Эти процедуры в большинстве случаев оказываются эффективными. Однако у них всегда есть риск не работать, особенно если шаги не выполнены должным образом.В таком случае лучше проконсультироваться со специалистом или полностью купить новую пару наушников. Просто убедитесь, что вы соблюдаете необходимые протоколы о том, что делать с сломанными наушниками, чтобы у вас не возникло никаких проблем.

Но если вы хотите попробовать это, обязательно внимательно следуйте этим шагам.

Делайте это в безопасном и хорошо освещенном месте и обязательно используйте защитное снаряжение.

Ремонт с помощью пайки

Паяльные инструменты (Источник: Pixabay)

Перед тем, как начать, вам потребуется:

  1. Начните зачищать провод. Снимите изоляцию, чтобы обнажить провода внутри. Если вы видите два слипшихся провода, аккуратно разделите их с помощью ножа / резака. Удалите внешний экран, постепенно пропуская через него инструмент для зачистки проводов (разрезы от 1/4 ″ до 1/2 ″). Продолжайте резать, пока не увидите обрыв провода, который необходимо отремонтировать. На внутреннем слое кабеля наушников могут быть видны провода разного цвета. Обычно цветные провода (красный, зеленый, синий или медный) передают звук, а единственный неизолированный провод является заземляющим.
  2. Обрежьте провод . Если провода внутри порваны и видны нитки, отрежьте провод наушников, как в этом видео. Сделайте это так, чтобы они были более однородными и с ними было легче работать.
  3. Отшлифуйте провода, чтобы обнажить медь. Перед пайкой отшлифуйте тонкий слой эмали со всех проводов, включая провод заземления. Отшлифуйте, пока не обнажится медь. Если под рукой нет наждачной бумаги, ее также можно сжечь с помощью паяльника или зажигалки.Перерезание провода (Источник: Little Bit Tech Info / Youtube)
  4. Скрутите и припаяйте. Скрутите провода и припаяйте соединения. Используйте паяльник, чтобы расплавить тонкий слой припоя на проводах. Дайте проводам и припою застыть и полностью остыть. Припаяйте провод (Источник: Little Bit Tech Info / Youtube) Перед тем, как приступить к пайке, обязательно наденьте соответствующие средства индивидуальной защиты (СИЗ). Это защищает вас от воздействия вредных химикатов, а также от вдыхания паров от пайки, которые могут быть опасны для вашего здоровья.
  5. Тщательно оберните каждый провод изолентой. После того, как внутренние провода полностью остынут, оберните каждый провод изолентой, чтобы они не соприкасались друг с другом и во избежание любой возможной ситуации короткого замыкания.
  6. Вставьте термоусадочную трубку и нагрейте ее, чтобы надежно закрыть шнур наушников. Осторожно вставьте термоусадочную трубку в провод наушников и приложите к ней достаточно тепла, чтобы сжать ее. Этот чехол защитит и изолирует только что отремонтированный провод наушников.В качестве альтернативы вы также можете использовать изоленту, чтобы обернуть провода, если у вас нет под рукой термоусадочной трубки.

Ремонт без пайки

Если с пайкой плохо разбираетесь, не беспокойтесь! Вы все еще можете починить сломанные провода наушников с помощью более простых инструментов.

Для этого вам потребуется:

  1. Снять резиновое покрытие или ножны. С помощью инструмента для зачистки проводов (или ножа) удалите резиновое покрытие провода, чтобы обнажить зачищенные провода.Будьте очень осторожны, чтобы не перерезать провод, отделяя провода разного цвета друг от друга. (Источник: RichsMethods / Youtube)
  2. Разделите провода по цвету. Отделите цветные провода (правый кабель наушников = красные провода, левый кабель наушников = синие / зеленые провода) от других проводов, скрутив их вместе и сдвинув в сторону. Также проделайте то же самое с заземляющими проводами (медными или золотыми). Повторите то же самое с другой стороной кабеля. Если вам нужна иллюстрация того, как это делается, это видео на YouTube покажет вам, как это сделать.
  3. Растопить тонкое эмалевое покрытие. Расплавьте эмалевое покрытие (цветной лак, покрывающий провода) зажигалкой (также можно использовать наждачную бумагу). Повторите то же самое с другой стороной кабеля.

    Делайте это очень быстро (почти на долю секунды), так как лак легко горит, а его перегрев может привести к расплавлению проволоки. Когда лак прогорит примерно на 1–1,5 см, быстро подуйте на него.

    Плавление эмалевого покрытия. (Источник: RichsMethods / Youtube)
  4. Изолируйте провода. Соедините цветные провода с обеих сторон, скручивая их вместе. Затем используйте изоленту, чтобы изолировать цветные провода и провода заземления друг от друга. Изоляция проводов (Источник: RichsMethods / Youtube)
  5. Заверните. Оберните провода вместе изолентой или термоусадочной трубкой. Оберните их изолентой. (Источник: RichsMethods / Youtube)

Замена проводов наушников, которую вы можете попробовать

Если описанный ремонт не может исправить ваши провода наушников, их замена может быть более разумным шагом.Мы перечислили несколько относительно недорогих вариантов. Но если вы думаете о покупке высококачественных кабелей, посмотрите, стоит ли оно того, просмотрев наше подробное руководство по дорогим кабелям для наушников.

Если нет, просмотрите наши рекомендации по замене проводов наушников, которые вы можете попробовать:

Эти сменные провода подходят только для наушников со съемными шнурами.

Сменный кабель LANMU
Сменный кабель LANMU (От: Amazon)

Эти сменные кабели LANMU изготовлены из высококачественного прозрачного ПВХ.Провода непросто завязать узлом, поэтому он остается целым даже при повседневном использовании. Его прочная структурная опора также придает ему хорошую прочность на разрыв.

Сменный провод аудиокабеля Earla Tec со встроенным микрофоном и управлением
Сменный провод аудиокабеля Earla Tec со встроенным микрофоном и управлением (Источник: Amazon)

Этот сменный шнур аудиокабеля Earla Tec совместим с Beats Studio, Исполнительный, Mixer и Apple iPhone. Материал кабеля — мягкий, прочный и мягкий, с покрытием из ТПУ.Это хороший выбор для тех, кто ищет сменный кабель, который также имеет встроенный микрофон и настройки управления.

Обратите внимание, что его удаленная функция работает только на устройствах Apple.

Сменный шнур Fancasee, 2 шт. (С открытым концом)
Сменный шнур Fancasee, 2 шт. (С открытым концом) (От: Amazon)

Сменный шнур Fancasee, 2 шт., Является идеальной заменой потерянных или изношенных проводов наушников с штекером 3,5 мм. Легко установить.Просто соедините вместе соответствующие оголенные провода и оберните их. Наконец, закрепите оголенный провод изолентой или термоусадочной трубкой.

Вывод

Не все сломанные вещи требуют немедленной замены. Иногда небольшой ремонт своими руками может решить проблему. Нет ничего более приятного для аудиофила, чем беззаботное прослушивание.

Если у ваших наушников возникли другие проблемы, ознакомьтесь с нашим полным руководством по ремонту сломанных наушников.

Мы надеемся, что эта статья помогла вам найти ответы, которые вы ищете. Если вы успешно «сохранили» провода наушников с помощью приведенных выше советов, мы будем рады это услышать. Поделитесь с нами своим опытом, оставив комментарий ниже. Кроме того, если у вас есть другие советы и рекомендации, которыми вы можете поклясться, поделитесь ими с нами!

Как починить собственные наушники

То, что что-то сломалось, не означает, что это не может быть исправлено — особенно если это хорошие наушники, в которые вы вложили деньги.Наушники относительно легко ломаются, потому что мы используем их очень часто и бережно с ними обращаемся. Они подвергаются воздействию дождя, солнца, спинок самолетов и дна вашего рюкзака.

Так что не бросайте любимую пару только потому, что она сломается. Сначала посмотри, сможешь ли ты их исправить.

Самая частая проблема наушников — вилка. Это часть вашего телефона, компьютера или аудиосистемы. Это также та часть, которая тянется сильнее всего и где выполняется множество соединений, так что считайте ее своего рода ахиллесовой пятой — вилка — самое слабое звено.

Когда-нибудь возникала проблема, когда вы слышите звук только в одном ухе, а затем поворачиваете вилку и слышите его только в другом ухе? Иногда у вас может быть звук в обоих ушах, но нет баса с жестким звуком. Эти проблемы указывают на то, что вам может потребоваться отремонтировать вилку.

Итак, первым делом нужно определить, проблема в разъеме наушников. Попробуйте подключить к тому же аудиоразъему другой набор наушников. Если вы по-прежнему слышите проблему, скорее всего, проблема связана с разъемом на вашем устройстве, а не с наушниками.Но если вы больше не слышите о проблеме, процесс устранения говорит нам, что вероятной причиной являются наушники.

Примечание. Мы рекомендуем попробовать это только в том случае, если вы раньше играли с этими инструментами. В противном случае, возможно, попросите друга с небольшим опытом взглянуть вам через плечо. Также нет гарантии, что установка штекера устранит проблемы с наушниками. Тем не менее, это может быть интересно попробовать, и это более действенно, чем бросать их.

Вам понадобится:

Стереоразъем A ⅛ дюйма (3,5 мм)
Паяльник
Припой
Небольшая влажная губка или ткань
Ножницы или ножницы
Пара «рук помощи» (необязательно)

Шаг 1. Обрежьте кабель и подготовьте провода.

Вы можете немного съежиться, особенно если у вас красивые наушники, но на самом деле это не так уж важно.Отрежьте кабель примерно на дюйм от соединения до вилки. Так вы наверняка поймаете, где может быть проблема. Затем используйте что-нибудь острое, чтобы осторожно удалить примерно дюйм или около того внешней оболочки провода.

После того, как вы удалите внешнюю оболочку, вы, вероятно, увидите три внутренних провода; один для правого уха, один для левого уха и земля. Вы можете увидеть два заземляющих провода. В этом случае мы соединим два заземляющих провода во время их пайки позже. Провода могут быть намотаны друг на друга.Просто не забудьте на этом этапе разделить все по цвету.

Шаг 2: залудите провода

Теперь включите паяльник. Когда он полностью нагреется, возьмите кусок припоя и (при условии, что вы умеете пользоваться паяльником или есть с кем-то, кто умеет) нанесите припой на концы проводов. Этот процесс называется «лужением» проводов. Влажная губка предназначена для очистки припоя, который периодически накапливается на кончике утюга.

В большинстве шнуров наушников вместо проводов с резиновой изоляцией используются провода с эмалевым покрытием.Это означает, что вам придется обжечь эмаль на конце провода горячим припоем, чтобы припой прилип к меди внутри. Зажимы «руки помощи» могут быть полезны для удержания проводов, когда вы прикладываете утюг и припаиваете к концам обеими руками.

Fancasee (2 шт.) Запасной штекер 3,5 мм для неизолированного провода с открытым концом TRRS 4-полюсный стерео 1/8 «штекерный разъем 3,5 мм Разъем Аудиокабель для наушников Гарнитура Наушники Ремонт кабеля микрофона: Электроника Итак, моя дочь сломала розетку с моих 70 долларов.00 игровая гарнитура !!! Я нашел эту деталь на замену, а так как она не требует пайки — купил. Это шаг за шагом, как я это исправил. Имейте в виду, я медсестра, а не специалист по ремонту электроники. Помнить о крошечных проводах, с которыми приходится работать, было довольно легко, так что не торопитесь. Не пытайтесь исправить это, если вам меньше 18 лет, попросите помощи у родителей.

Соберите:
— зажигалку
— ножницы
— миску для воды (на всякий случай)
— влажное бумажное полотенце
— термоусадочную проволоку 3 / 32-3 / 64 (2 мм — 1 мм)
— электрическую ленту

— перережьте Выключите сломанную вилку и аккуратно соедините провод, чтобы обнажить 4 провода внутри.
— На проводах наушников:
Красный — правый динамик
Зеленый — левый динамик
Медь — заземление
Белый — микрофон ** этот, белый провод обмотан красными / зелеными тонкими проводами (это изоляция для предотвращения статического электричества) просто уберите его с дороги или отрежьте

Вам понадобится около 1/2 дюйма оголенного провода в наушниках И на запасной части, чтобы скрутить их вместе. Итак, откройте окно и сожгите (воспользуйтесь зажигалкой) концы всех 4 проводов, чтобы удалить цвет и обнажить медные провода внутри.Протрите уголь влажным бумажным полотенцем. Вы должны повторить то же самое с запасной частью, так как она недостаточно открыта, чтобы ее можно было скрутить.

Начните с самого дальнего. Посмотрите на схему запасной части и сопоставьте цвет с местом. Они не взаимозаменяемы, поэтому подключайтесь правильно.

Мои наушники были:
Красный — правый
Зеленый — левый
Медный — заземляющий
Белый — микрофонный

На заменяемую деталь:
Белый — правый
Красный — левый
Черный — заземленный
Зеленый — микрофонный

— сейчас, отрезанный кусок термоусадочной проволоки размером чуть больше 1/2 дюйма, чтобы позже закрыть оголенные провода.Проденьте проволоку и оставьте ее в конце.

— осторожно скрутите провода соответствующего цвета / положения. Скрутите несколько раз, затем наденьте термоусадочную проволоку на скрученную часть и обожгите ее снаружи. Он будет сжиматься, поэтому осторожно сожмите его, осторожно, чтобы он был горячим! (Я был в перчатках)

— повторять, пока не будут прикреплены все 4.

-Теперь проверьте звук в наушниках, подключив их к телефону, iPad или игровой консоли. Если все работает — УДОБНАЯ РАБОТА! Оберните все 4 провода изолентой для усиления.Это не красиво, но отлично работает.

Мне очень понравилось исправление <10.00 для моих наушников. Я сделал несколько фотографий, но не смог разместить их здесь. Удачи!!

Как заменить разъем AUX на наушниках Beats EP — Joe’s Gaming & Electronics

Наушники Beats EP — единственные наушники, предлагаемые компанией, к которым прилагается кабель. Также оказывается, что разъем для наушников 3,5 мм, который находится на указанном кабеле, легко ломается или слишком часто выходит из строя.В этом руководстве показано, как заменить этот домкрат на более качественный послепродажный.

Если вы предпочитаете читать письменное руководство по ремонту, ознакомьтесь с ним ниже. Или, если стоимость инструмента кажется непомерно высокой для одноразового ремонта, и вы предпочитаете, чтобы мы выполнили этот ремонт за вас, ознакомьтесь с нашим каталогом ремонта , чтобы узнать, предлагаем ли мы услуги по ремонту этого устройства.

Вы занимаетесь бизнесом? Мы предлагаем оптовые скидки на наши услуги по ремонту, если вы отправляете большое количество устройств на ремонт или хотите отправлять нам постоянные партии устройств для ремонта на регулярной основе.Свяжитесь с нашей службой поддержки для получения дополнительной информации [email protected] (это электронное письмо предназначено только для оптовых запросов, пожалуйста, свяжитесь с [email protected] для других запросов).

_____________________________________________

Сложность ремонта: Сложная

Время выполнения: 1-2 часа. Дайте себе время, чтобы двигаться медленно и спокойно 🙂

Инструменты и детали, которые вам понадобятся для этого ремонта:

    1. Новый разъем AUX
    2. Паяльник (около 15 Вт подходит для небольшой электроники и будет дешевле, чем покупка устройства с регулируемой температурой).
    3. Флюс для припоя (для обеспечения чистоты паяных соединений)
    4. Припой (для нанесения на конец отрезанного провода)
    5. Тепловая пушка (фен тоже может помочь)
    6. Ножницы или лезвие бритвы (чтобы отрезать старый домкрат и удалить резиновую изоляцию с основного провода)
    7. Пинцет прецизионный
    8. Клей Т8000. Мы используем клей 2P10 от Fast Cap в нашем видео и на фотографиях, но T8000 сделает ту же работу.
    9. Blue Loctite (используется только для нарезания резьбы черной навинчивающейся крышки для нового вспомогательного разъема.Если не хотите ставить на нитки, не надо)

_____________________________________________

1. Снимите старый домкрат

Независимо от того, сломался ли ваш разъем или был оторван шнур, вам нужно будет отрезать кабель, чтобы получить чистый набор проводов для работы. Вы можете отрезать кабель прямо над разъемом ножницами или бритвенным лезвием.

2.Готовый провод

Теперь вам нужно будет аккуратно снять резиновую изоляцию с основного провода. Вы можете сделать это, сделав легкие надрезы по обе стороны от плоской проволоки на расстоянии примерно 3/4 дюйма от конца проволоки лезвием бритвы или ножницами. Затем просто снимите основную резиновую изоляцию с меньших проводов, в которых она находится.

После того, как вы удалили изоляцию, разверните провода так, чтобы вы могли их четко видеть, и скрутите все маленькие провода медного цвета в один провод.

Также присутствуют отдельные жилы пластиковой изоляции. Они вам не нужны, поэтому можете их отрезать. Их не нужно полностью удалять, просто обрежьте их, как на картинке ниже.

Теперь наденьте черную часть корпуса вашего New AUX Jack на основной провод.

Затем разрежьте пополам прозрачную пластиковую трубку, которая идет в комплекте с новым разъемом AUX, и наденьте ее на провод так, чтобы она вошла в крышку устанавливаемого разъема New AUX.

3. Припаяйте соединения

Теперь пришло время подготовить эти маленькие провода для подключения к клеммам на вашем новом AUX-разъеме. Начните с нанесения небольшого количества припоя на каждый провод.

Очистите жало паяльника и нанесите на него свежий припой. Затем по очереди переносите этот припой на маленькие провода. Этот процесс называется «лужение». *** Убедитесь, что вы не держите паяльник на проводах более пары секунд за раз, так как эти провода очень тонкие и могут расплавиться, если вы оставите паяльник на них слишком долго.

После того, как вы закончили лужение проводов, пора залудить контактные точки на разъеме AUX. Их четыре, три сбоку и один сзади, который торчит. Сначала нанесите небольшое количество флюса, затем нанесите небольшое количество припоя.

После того, как вы закончите лужение проводов и контактных точек, припаяйте провода по отдельности к контактам нового разъема AUX. Для удержания на месте тонких проводов может помочь точный пинцет, а не пальцы.Чтобы убедиться, что приведенная ниже схема подключения не сбивает с толку, начните с припайки медного провода, который вы скрутили в один провод, к контакту, который будет ближе всего к устройству при подключении разъема, затем к красному проводу, зеленый провод, и заканчивая тем, что красный и зеленый провод припаяны к полюсу, который торчит с задней части разъема. *** Убедитесь, что вы не держите паяльник на проводах более пары секунд за раз, так как эти провода очень тонкие и могут расплавиться, если вы оставите паяльник на них слишком долго.

4. Проверьте наушники

На этом этапе наушники должны полностью функционировать, включая регуляторы громкости вверх / вниз и кнопку воспроизведения / паузы, поэтому обязательно проверьте их на своем телефоне, чтобы убедиться, что все работает, прежде чем заклеивать их.

5. Повторная сборка

С помощью теплового пистолета или фена нагрейте прозрачную пластиковую термоусадочную трубку, надев ее на клеммы на задней стороне вашего нового разъема AUX, пока она не сузится вокруг проводов.*** Мы рекомендуем удерживать домкрат пинцетом во время этой части ремонта, так как металл сильно нагревается и может обжечься, если вы держите его.

На этом этапе, если у вас есть Loctite, нанесите небольшое количество на резьбу домкрата.

Теперь прикрутите крышку к задней части домкрата.

Наконец, вам нужно нанести немного клея B7000 внутрь отверстия в задней части нового разъема, где торчит основной провод.Это поможет защитить клеммы от влаги и предотвратит износ провода при его перемещении.

6. Вернитесь к глушению 🎶

Если у вас есть какие-либо вопросы относительно этого ремонта, напишите нам по электронной почте или позвоните нам, и мы постараемся ответить вам как можно быстрее.

📧 [email protected]

📞 360.362.1722

Как закрепить наушники без пайки

Наушники стали одним из самых распространенных аксессуаров для прослушивания музыки и звука, не мешая окружающим.Он стал повседневным аксессуаром в нашей жизни.

Хотя многие люди предпочитают беспроводные наушники из-за их удобства, они не могут обеспечить такое же захватывающее качество звука, как проводные наушники.

Но проблема проводных наушников в том, что при неправильном использовании провода будут повреждены. Наушники либо полностью перестанут работать, либо качество звука снизится.

Изначально оставалось только заменить их или отремонтировать с помощью пайки.Замена их — дорогой вариант. С другой стороны, пайка требует времени, и для ее выполнения необходимы определенные навыки.

Кроме того, гарантия не распространяется на неисправность наушников из-за неправильного обращения.

Но, к счастью, есть и другие способы починки наушников. Мы собираемся показать простой трюк, с помощью которого вы сможете починить наушники за несколько минут.

Продолжайте читать статью, чтобы узнать больше о том, как закрепить наушники без пайки,

Крепление наушников без пайки

Для крепления наушников необходимо использовать кабель AUX.Можно либо взять кабель от неработающего наушника, либо купить новый кабель.

После этого выполните следующие действия.

Шаг 1. Обрежьте кабель AUX

Сначала отрежьте кабель AUX на расстоянии 7 метров или более от разъема. Не рискуйте сократить его. Если он слишком короткий и вы допустили ошибку, исправить это невозможно.

Шаг 2: Снимите резиновую оболочку

Для этого сделайте небольшой разрез на резиновом футляре.Теперь согните ножны, которые будут выходить из разреза. Затем повторите тот же процесс и с другой стороны. Теперь вы можете легко снять ножны.

Во время этого процесса будьте особенно осторожны, чтобы не перерезать провод.

Шаг 3. Очистите лак

Производители переплетают нейлоновую нить, известную как капрон, с медными проволоками, чтобы увеличить их прочность. Вы должны удалить его, чтобы подключить медный провод к наушникам.

Для этого зажечь конец провода пламенем на долю секунды.Как только он сожжет 1 см проволоки, подуйте и погасите искру. В этом процессе провода отклеятся.

Шаг 4. Отрежьте кабель наушников

Теперь отрежьте кабель наушников так же, как и кабель AUX. Отрежьте 3 см или более от разъема. Повторите тот же процесс, чтобы очистить лак.

Шаг 5. Скрутите провода

В кабеле наушников может быть от трех до пяти проводов. Вам нужно будет подключить три провода наушников к трем кабелям AUX.

Самые распространенные цвета — золотой, синий и красный. Но в некоторых наушниках вместо золотого может быть желтый, а вместо синего — зеленый.

Теперь мы подошли к самому сложному. Это скручивание этих проводов вместе.

Помните, провод золотистого цвета всегда «заземлен». Скрутите вместе золотые провода кабеля AUX и наушников. Аналогично скручиваем между собой провода одного цвета.

Шаг 6: Изолируйте провода

Поскольку вы удалили лак, на проводах нет изоляции.Вы должны изолировать каждую скрутку провода и соединить их скотчем.

Теперь все готово. Вы можете наслаждаться любимой музыкой и песнями в наушниках.

Детали наушников

Независимо от марки и модели, все проводные наушники состоят из одинаковых деталей. Ниже приведены эти детали:

1. Кабель

Кабель изготовлен из резины или любого изоляционного материала. Он подключает джек к колонкам. Кабель передает электрические сигналы от вашего устройства к динамикам.

Если вы не слышите звук должным образом, это может указывать на повреждение кабелей. Кроме того, в большинстве случаев вы сможете визуально увидеть повреждения.

Чаще всего причиной поломки является скручивание.

2. Разъем

Это небольшой кусок, который идет на конце кабеля. Вы вставляете гнездо в устройство, чтобы замкнуть схему.

Если вы согнете разъем при подключении его к порту устройства, он может быть поврежден.В этом случае вы либо услышите искаженный звук, либо не услышите его полностью.

3. Динамики

Электронный компонент, с помощью которого вы слышите звук. Качество звука полностью зависит от динамиков. Если он изнашивается из-за длительного использования, качество звука ухудшается.

4. Подушечки для наушников

Это мягкие подушки, закрывающие динамики. Вы надеваете их на уши, чтобы обеспечить удобство и хватку.Эти подушки также уменьшают окружающий шум.

5. Оголовье

Оголовье — это часть, которая соединяет динамик и опирается на голову. В нижней части у него будет подушка, чтобы не напрягать голову.

Причины неисправности наушников

Ваши наушники не будут работать должным образом по одной или нескольким из следующих причин:

1. Неправильное использование и обращение

Наиболее частая причина того, что наушники начинают работать неправильно.Это хрупкие аксессуары. Когда вы обращаетесь с ними грубо, кабели или разъемы могут легко сломаться.

Кроме того, многие из нас кладут наушники в сумку для ноутбука, не убирая их в сумку. Некоторые из нас также спят, не снимая наушников.

К каждому наушнику прилагается руководство пользователя, в котором содержится конкретная информация о том, что можно и чего нельзя делать. Если вы его потеряли, вы также можете скачать его в Интернете. Мы рекомендуем вам прочитать его и придерживаться его, чтобы продлить срок службы наушников.

2. Отсутствие чистки подушек наушников

Если вы долгое время пользуетесь наушниками, не чистя подушечки, вы заметите, что не получаете того же уровня комфорта, а качество звука снижается.

Кроме того, снизится качество шумоподавления наушников. Вы будете беспокоиться из-за окружающего шума. Это из-за скопления грязи в подушках.

Итак, чтобы этого избежать, нужно регулярно чистить подушки наушников.

3. Неправильное хранение

Когда у ваших наушников длинные кабели, они в конечном итоге перекручиваются. Мы все могли относиться к этому. Когда кабели скручиваются, это ослабляет провода, тем самым уменьшая передачу электрических сигналов от устройства к динамикам.

В результате вы не получите такое же качество звука.

Чтобы избежать этого, храните наушники так, чтобы кабели не запутались друг с другом.Мы рекомендуем вам иметь специальное место для хранения наушников.

4. Прослушивание на большой громкости

Большинство из нас слушают звук на максимальной громкости, которую предлагают наши наушники. Но высокая громкость приведет к усилению вибрации динамиков и повреждению наушников.

В этом случае вы услышите жужжащий звук при использовании наушников.

Чтобы этого не произошло, не слушайте звук на максимальной громкости. Кроме того, некоторые наушники оснащены специальными функциями для уменьшения вибрации.

alexxlab

leave a Comment

2019 © Все права защищены.
