Подключение камеры заднего вида

Установка на автомобиль камеры заднего вида значительно повышает безопасность движения. Этот прибор может быть установлен в качестве дополнения к парктронику (парковочному ассистенту) либо отдельно. В любом случае задняя видеокамера существенно облегчит выполнение маневрирования, особенно во время парковки.

Подключение камеры заднего вида своими руками

Существует несколько основных способов подключения камеры заднего вида в автомобиле. Исходящий сигнал можно завести на дисплей автомагнитолы или навигатора, монитор головного устройства либо на входящий в комплект поставки отдельный экран.

Последний вариант — наиболее простой, поскольку не возникает проблемы несогласованности оборудования. При этом для выносного экрана требуется отдельное место в машине. Проще всего поставить дисплей сверху на приборную панель. Второй недостаток этого варианта — дополнительные расходы на оборудование.


Если же подсоединить выход устройства к монитору или магнитоле, то получается экономия и пространства, и денежных средств. Плюс дисплей в этом случае будет находиться в максимально удобном для обзора месте.

Самостоятельная установка камеры заднего вида обычно не вызывает особых сложностей. Прежде всего необходимо определиться с типом изделия и его параметрами. Если вы собираетесь подключать устройство к автомагнитоле или навигатору, нужно сначала убедиться в совместимости оборудования. Здесь может иметь значение напряжение питания видеокамеры, передаваемый стандарт изображения, разрешение, вариант активации устройства, вид разъёмов и пр.



Как подключать провода камеры и питание

Как подключить питание — вопрос довольно важный и не всегда однозначный. Существует мнение, что лучше всего запитывать прибор от фонарей заднего хода. Это зачастую и удобнее всего. Сама камера размещается на авто в кормовой части кузова. Поэтому здесь нетрудно взять напряжение 12 В с заднего света и подключить к нему красный провод. Здесь же можно взять и минус.

Отметим, что во избежание появления дополнительной разницы потенциалов лучше брать плюс и минус из одного места. Это снизит вероятность сбоев и помех при работе электроники.


Альтернативный вариант — подключение питания камеры напрямую от бортовой сети, непосредственно от аккумулятора или через зажигание (например, от прикуривателя). Такой способ может быть предпочтительным, если видеосигнал заводится на монитор головного устройства.

При этом видеокамера во время движения постоянно будет под напряжением, прогрета и готова к работе. Это улучшает качество картинки, но может привести к перегреву. Многие модели рассчитаны на питание меньше 12 В. Их лучше подключать через адаптер (конвертор напряжения).

Последний вопрос — к какому проводу или разъёму подсоединять видеовыход. Здесь всё зависит от вида используемого отображающего устройства и схемы подключения. Проще всего, если стандартный разъём RCA можно подключить непосредственно к магнитоле или навигатору. В противном случае придётся использовать переходники.

Ниже будет описано, как правильно самому подсоединить видеокамеру при использовании разных вариантов подключения.



Схемы подключения камеры заднего вида к автомагнитоле и монитору

Существует два основных варианта подключения камеры к магнитоле. Первый — с использованием отдельного провода возбуждения. Этот вывод может обозначаться на схеме и корпусе самой автомагнитолы, как «реверс» или «паркинг».


Выше показана схема проводов при таком варианте подключения. Здесь на вывод P3 подаётся напряжение +12 В с заднего фонаря автомобиля. Основное питание в этом случае можно подать как с той же точки, так и отдельно, с бортовой сети.

Если же конструкция магнитолы не предусматривает использование отдельного сигнала возбуждения (или парковки), то активация происходит просто по факту появления на входе видеосигнала. В таком случае питание берётся с заднего света.


Аналогичным образом камера подключается и к монитору. Основное отличие здесь одно. В некоторых автомобилях нужно зайти в инженерное меню головного устройства и выбрать соответствующий вид активации.



Как подключить камеру заднего вида к навигатору

Для подключения к навигатору нужно, чтобы устройство обладало видеовходом либо возможностью беспроводного подключения.

В первом случае схема практически не отличается от описанной выше, с возбуждением по видеовходу (см. схему выше). Отличие только в том, что большинство навигаторов имеют разъём другого типа. Эту проблему можно решить с помощью переходника либо заранее приобретя видеокамеру с соответствующим выходом.


Вариант беспроводного подключения см. ниже.



Подключение беспроводной камеры заднего вида

Многие автолюбители интересуются, как подключить видеокамеру без прокладывания в салоне проводки с сопутствующим снятием обшивки. Это можно сделать с помощью беспроводного модуля. Передатчик видеосигнала устанавливается рядом с самой камерой и запитывается от задних фар.


Приёмник размещается поблизости от отображающего устройства (автомагнитолы, навигатора или монитора). Такой вариант не подходит при использовании магнитолы с активацией по отдельному входу.



Подключение камеры заднего вида через реле

Нередко возникает необходимость подсоединения видеокамеры через реле. Нередко на дисплее появляются сильные помехи из-за нестабильного напряжения или использования ШИМ-модуляции. На некоторых автомобилях в последнем случае видеокамеры вообще не запускаются.


Решением становится именно использование реле. На управляющий вход переключателя подаётся плюс с задних фонарей. Видеокамера запитывается от сети 12 В через силовые контакты реле.



Куда установить камеру заднего вида на автомобиль

Вопрос, куда крепить камеру, тоже очень важен. Нужно обеспечить полноценный обзор и отсутствие помех. Желательно также снизить вероятность вандализма, попадания на прибор грязи и жидкости. Исходя из этого, существует несколько основных вариантов размещения видеокамеры:

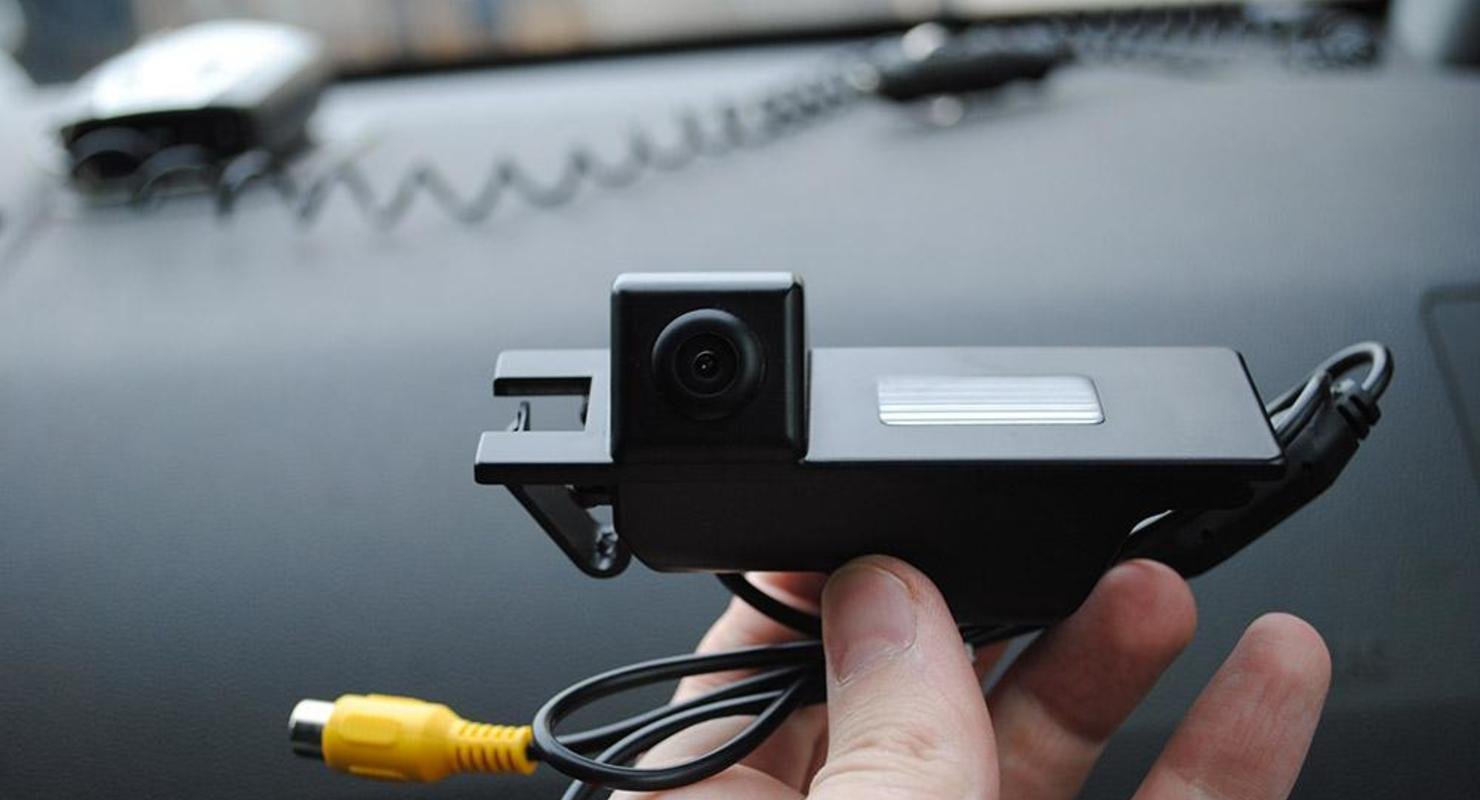

  1. В плафоне подсветки номера. Это очень удобный вариант, специально предусмотренный конструкцией ряда автомобилей.
  2. В бампере. Видеокамеру овальной либо круглой формы можно установить в предварительно просверленное отверстие.
  3. В ручке багажника. Это особенно удобно, если ручка конструктивно выполнена в общем корпусе вместе с молдингом над номером.
  4. Прикрепить на рамку номера.



Как настроить камеру заднего вида на авто

Ещё один актуальный вопрос — как правильно настроить видеокамеру. Иногда после установки оказывается, что изображения вообще нет или оно «нечитаемое». Возможная проблема — несоответствие видеостандартов оборудования. В этом случае нужно использовать переходники (адаптеры видеосигнала). Хотя может быть дешевле просто купить изделие другой модели.

Ещё одна возможная ситуация — неправильно заданные режимы монитора. В этом случае нужно переключить параметры в инженерном меню.


Даже если всё работает правильно, не помешает дополнительная регулировка камеры, позволяющая получить на экране парковочные линии. Как отрегулировать изделие, зависит от особенностей конкретной модели.

Выбор типа и места установки камеры заднего вида ― 130.com.ua

Камера заднего вида – не просто дополнительный аксессуар, а важный элемент любого современного автомобиля. Она фиксирует все, что происходит сзади машины, изображение, выводимое на монитор головного устройства, позволяет водителю лучше ориентироваться при совершении маневров задним ходом. Установка камеры облегчает вождение и делает его безопаснее. Однако очень важно не только выбрать качественную и надежную камеру, но и правильно ее установить. О разных вариантах установки и их особенностях мы и поговорим в этой статье.

Особенности установки камер заднего вида в разных местах

Задние камеры видеонаблюдения отличаются небольшими размерами, могут быть штатными и универсальными. То есть предназначенные для конкретных марок автомобилей и нет. Их монтаж обычно довольно прост. Всего можно выделить 3 условных места, где чаще всего размещаются камеры заднего вида:

  • Багажник – в этом случае камера монтируется чуть ниже середины корпуса автомобиля. Для некоторых моделей машин оптимальным местом для размещения задней камеры является ручка, которая открывает багажное отделение.
  • Бампер – этот вариант предполагает самую низкую установку. В этом случае камеру заднего вида можно установить вместо одного из фонарей подсветки либо непосредственно врезать в автомобильный бампер.
  • Крыша – этот вариант предполагает самую высокую установку. Оптимальным местом для размещения камеры в данной зоне может быть, в зависимости от особенностей кузова конкретного транспортного средства, — спойлер заднего стекла, задняя часть крыши, светоотражатели, дополнительные стопы и многие другие элементы.

Обратите внимание, что при установке камеры заднего вида на некоторые автомобили могут возникнуть определенные проблемы и препятствия, как объективные, так и субъективные. К объективным причинам можно отнести некоторые конструктивные особенности кузова транспортного средства, например, может просто не оказаться подходящих мест для размещения камеры заднего вида, могут возникать сложности, не позволяющие проложить необходимую для работы устройства проводку и др. К субъективным факторам стоит отнести отказ автовладельца нарушать целостность элементов кузова, «глазок» камеры смещен относительно центральной оси машины и ряд других причин.

Однако сейчас все больше машин имеют уже специальные штатные места, специально отведенные производителем для установки камеры заднего вида. Они полностью оптимизированы под все конструктивные особенности транспортного средства, размещение тщательно продумано таким образом, чтобы угол обзора камеры был идеальным, и она могла захватить в объектив большую площадь, обеспечивая водителю оптимальную картинку. Остановимся более подробно на каждом варианте установки камер заднего вида и рассмотрим особенности каждого.

Установка  в зоне багажника

Этот вариант размещения считается одним из наиболее удачных. У разных автомобилей конструкция корпуса может заметно отличаться, поэтому очевидно, что и багажное отделение может располагаться совершенно на разных уровнях. Тем не менее, при разных типах кузова, установка задней камеры в этой области гарантирует достаточный обзор. Например, если установить камеру на седан, то она будет способна показать все, что происходит на расстоянии 3 метров от корпуса транспортного средства. У универсалов, хэтчбеков и джипов охват будет даже больше – до 4 метров.

Такой вариант прекрасно подойдет для того, чтобы использовать ее в качестве парковочной камеры на легковых автомобилях в штатных условиях. Если же ищете вариант для грузовой машины, когда необходимо как можно близко подъехать к эстакаде с открытыми задними дверями, то подобное размещение будет мало эффективным.

Установка в зоне бампера

Это не самый удачный вариант для некоторых марок машины. Связано это с тем, что часто бампер располагается очень низко и расстояние от земли получается довольно маленьким. При подобном типе размещение может получиться буквально «близорукая» машина, камера не сможет охватить нужную область, в лучшем случае она сможет показать то, что происходит на расстоянии 2-3 метра, причем угол обзора ее будет сильно ограничен. Этот вариант крайне нежелательно применять на автомобилях с низкой посадкой, так как чем ниже клиренс, тем область захвата камеры будет меньше.

При парковке задним ходом камера в бампере поможет совершить маневр и максимально подъехать к препятствию, не задев его. Но, так как видимость сильно ограничена, водитель не сможет заранее заметить препятствие, которое может возникнуть неожиданно.

Установка в области крыши

Данный вариант считается самым оптимальным, если парковочной камерой оснащаются грузовики и автобусы. Так как особенность конструкции этого типа машин заключается в том, что многие модели имеют высокую крышу и идеально ровную вертикальную заднюю часть кузова, это  позволяет камере, размещенной наверху, захватить в объектив достаточно большую площадь сзади транспортного средства.

А вот для легковых машин это место для установки камер заднего вида используется крайне редко, так как при парковке они не смогут обеспечить достаточной информативности. Если же камера будет использоваться лишь как видеорегистратор, то это место вполне подойдет.

Подводим итоги

Очевидно, что проще всего с установкой штатной камеры — в этом случае не будет проблем, установка пройдет быстро и в эксплуатации такой вариант будет максимально удобным, не  придется ничего дополнительно настраивать, чтобы получить оптимальную для удобной парковки автомобиля картинку.

При установке универсальных камер на легковые машины лучше выбирать место размещения на уровне багажника. Это даст возможность получить изображение и самого бампера, и довольно большую площадь обзора. А вот для микроавтобусов и грузовых машин лучше всего ставить парковочные камеры повыше – в районе крыши. В этом случае картинка будет оптимальной для совершения любых маневров, причем неважно — открыты или закрыты задние двери.

Выбирать место размещения надо очень тщательно, учитывая особенности транспортного средства и самой камеры. Зато потом вы можете быть уверены, что она будет обеспечивать хороший обзор и сделает парковку безопасной и удобной. Если вы хотите купить камеру заднего вида в Киеве, Одессе или Харькове, то всегда можете сделать это в интернет-магазине 130.com.ua.

ТОП-3 парковочные камеры



Материалы по теме

Установка и подключение камеры заднего вида в вашем автомобиле

Камера заднего вида относится к дополнительному оборудованию, функциональные возможности не делают ее заменой зеркала заднего вида, но позволяют улучшить обзор позади автомобиля. Технические возможности прибора позволяют получать изображение при недостаточном освещении. Таким образом, благодаря телекамере можно распознавать возникающие препятствия, которые не видны в зеркалах. Основное назначение этого оборудования – упрощение маневрирования и повышение безопасности при движении задним ходом и парковке автомобиля.

Особенности устройства

Основными элементами камеры заднего вида является оптический блок и жидкокристаллический монитор. Оптика прибора имеет светочувствительный сенсор.

Размеры камеры настолько малы, что позволяют установить ее незаметно в заднем бампере или рамке крепления номерного знака. Воспринимаемое изображение отображается на ЖК телевизоре или встроенной универсальной панели. Некоторые модели мониторов могут интегрироваться с зеркалом заднего вида, расположенным в салоне. При отключенной камере зеркало выполняет свою основную функцию, а при ее включении на полупрозрачной его части появляется изображение.

Включение камеры заднего вида происходит в момент переключения коробки передач в положение заднего хода автоматически или вручную. При этом на мониторе возникает изображение пространства, расположенного позади автомобиля, а также парковочные линии, которые могут быть отключены. Таким образом, водитель, двигаясь задним ходом, видит происходящее за ней и оперативно реагирует на изменение обстановки.

Особенности выбора

Камеры заднего вида широко представлены на рынке автомобильных аксессуаров. Они различаются техническими параметрами, исполнением и стоимостью. Большинство производителей старается разрабатывать конструкции изделий, которые упрощают установку и подключение прибора.

На выбор технологии этой процедуры оказывает большое влияние форма камеры. В одних моделях для ее крепления предусматриваются кронштейны, а другие требуют внедрения в задний бампер или какой-либо подходящий элемент машины.

Кроме подбора оптимальной формы камеры, следует обратить внимание на угол обзора. Если видеодатчик будет направлен узко, то у водителя возникнут сложности с оценкой ситуации позади машины. Чересчур широкий угол обзора приведет к снижению скорости реакции водителя, так как в его поле зрения будет находиться множество предметов, на которых трудно сразу сфокусироваться.

Технология установки и подключения

Установка камеры заднего вида ‒ процесс индивидуальный для каждого автомобиля. Однако он имеет ряд общих действий для любого из них.

Выполнение работ начинают с установки самой камеры. Задача значительно упрощается, если производитель предусмотрел для этого специальное место. В том случае, если оно отсутствует, в бампере делают отверстие в районе номерного знака, в котором камера фиксируется изнутри.

После этого провода, идущие от прибора, пропускают в багажник. В нем отрицательный провод черного цвета соединяется с массой, а плюсовой ‒ с проводом, питающим фонарь заднего хода. В результате такого соединения камера будет включаться одновременно с включением заднего хода, а все остальное время она будет выключена.

Завершив подключение камеры, приступают к соединению ее с монитором. Для этого используются провода, входящие в комплект оборудования. Их длина достаточна для прокладки через весь салон, а разъем типа тюльпан упрощает процесс соединения. Ошибиться при этом довольно сложно, так как разъемы маркированы разными цветами.

По окончании этого этапа приступают к соединению монитора с бортовой электрической системой. При соединении проводов придерживаются последовательности ‒ отрицательный провод соединяется с массой в любом удобном месте, а положительный ‒ с силовым проводом, питающим фонарь заднего хода.

Завершает процесс установки и наладки камеры заднего хода крепление монитора к панели.


Как подключить камеру заднего вида: простая инструкция

© Источник. https://electro-kot.ru

30 Июн 2020, 14:59

В статье представлена простая инструкция, как подключить камеру заднего вида.

Автовладелец, заботящийся о своей безопасности и желающий чувствовать себя комфортно за рулем, может поинтересоваться, как подключить камеру заднего вида. Функциональность и качество работы рассматриваемого оборудования напрямую зависят от того, правильно ли оно установлено. Монтировать камеру заднего вида можно как с наружной, так и со внутренней стороны авто. Если вы решили отдать предпочтение первому варианту, закрепите камеру в нише над бампером машины. Сделав это, вы обеспечите себе идеальный угол обзора. Если же техника будет установлена внутри салона (на заднем стекле), часть экрана займет багажник. Зато не придется беспокоиться о безопасности устройства – вы надежно защитите его от негативных воздействий любого вида.

Выбрав способ монтажа, подумайте о том, как подключить технику. Вы сможете сделать это, придерживаясь простой инструкции:

  1. Установите камеру заднего вида в нише над бампером. Для этого вам нужно просверлить два отверстия для крепления кронштейна и одно – под кабель.
  2. Подготовьте провода, которые вы используете, чтобы подключить устройство. Если они слишком короткие, нарастите их. Затем соедините провод питания, отходящий от видеокабеля, с проводом, который будет питаться от лампы заднего хода. Что же касается второго провода, который будет прикреплен к корпусу автомобиля, придайте его окончанию форму кольца.
  3. Проведите провода внутри багажного отделения, подключите один из них к габаритам авто, а второй – протяните в салон. Тщательно заизолируйте места соединения. Чтобы вам проще было работать, предварительно снимите фару и отключите клемму.
  4. Установите фару на место, добившись полной герметичности соединения. А затем проложите проводку по правой части машины. Чтобы подключить камеру, вам не придется снимать переднее пассажирское сиденье – просто откиньте его назад и удалите уплотнитель.
  5. Протяните кабель под ковриком переднего пассажирского сиденья и заведите его в пространство центральной панели.
  6. Снимите магнитолу и подключите кабель к выходу CAMERA IN. При этом не имеет значения, магнитолой какого вида вы пользуетесь – в любом случае, техника будет стабильно работать.
  7. Войдите в раздел «Back camera» в настройках магнитолы и активируйте функцию «Battery». В результате камера заднего вида будет запитана положительным потенциалом.
  8. После выполнения всех перечисленных операций камера станет включаться одновременно с лампами заднего хода. А картинка с нее будет транслироваться на экран магнитолы.

Следуя приведенным выше рекомендациям, вы без труда подключите камеру заднего вида и сможете использовать ее для безопасной парковки или во время движения по дорогам. При этом не имеет значения, какому виду техники вы отдали предпочтение – схема подключения не претерпит значительных изменений. Однако если вы не умеете работать с электрикой, лучше не рисковать и доверить решение этой задачи квалифицированным специалистам. Они быстро установят и подключат устройство, обеспечив вам комфорт и безопасность на дороге.

Подключение камеры заднего вида к магнитоле 🚗

Автор CarAudioSupport На чтение 7 мин. Просмотров 3.2k. Обновлено

Ставить или нет, камеру заднего хода, решает каждый водитель сам. Подключение камеры заднего вида требует некоторых знаний и навыков, поэтому не все смогут сделать это самостоятельно. Имея небольшой набор инструментов и начальные навыки работы сними, вы легко разберетесь, как подключить камеру заднего вида.

Боковые зеркала, да и ваша развернутая на 180° голова не дадут нужного эффекта, какие-то мелочи, а может быть и не мелочи, вы все-таки можете не заметить. А дальше могут начаться разборки с хозяином поцарапанной машины, и это может обойтись вам в десятки раз дороже, чем подключение камеры заднего хода. Дальше в статье мы с вами рассмотрим, какую камеру можно выбрать, подойдет ли вам китайский производитель, или же вы предпочтете что-то более солидное. А также обсудим, возможна ли установка камеры заднего вида своими руками, и как правильно подключить выбранное вами устройство.

Как выбрать камеру

Современный рынок электроники и особенно Китая, переполнен разнообразными камерами, и от этого выбор нужной вещи усложняется. Для того чтобы облегчить себе работу, определитесь с приоритетами, что вас больше волнует – цена или качество. Далеко не всем нужны камеры высокого разрешения, или камеры, которые могут показывать даже при плохом освещении. Некоторым водителям достаточно недорогой камеры заднего вида к магнитоле.

  • В каком разрешении пишет камера, чем выше разрешение видео, тем лучше качество записи. Да и высокая четкость изображения нужна далеко не всегда.
  • Следующий момент – чувствительность камеры к освещению. В более дешевых моделях, качество записи при слабом освещении может быть очень плохим. Поэтому если вы в силу обстоятельств часто используете автомобиль в темное время суток, то на этот момент стоит обратить внимание.
  • Если вы перед покупкой, уже решили, куда поставить камеру заднего вида, то необходимо обратить внимание на метод монтажа данной конкретной модели.
  • Следующий момент – этот угол обзора, который захватывает объектив камеры. Обычно он в пределах от 120 до 180 градусов. Лучше брать что-то среднее между этими двумя показателями, чтобы у вас был хороший обзор заднего вида, но не было панорамы, потому что при ней действительность искажается.
  • Подбор монитора, на который камера будет выдавать изображение. Но если у вас в машине уже есть магнитола с экраном, то вам просто надо будет подумать, как подключить камеру заднего вида к магнитоле.

Как и где должна устанавливаться

Дальше в статье мы с вами рассмотрим, как установить камеру заднего вида. Места в автомобиле для установки видеокамеры более чем достаточно, но нам нужно самое выгодное положение. У глазка камеры должен быть хороший обзор, который не ограничивается никакими деталями машины. Любая камера полностью раскроет свой потенциал, если она установленный в наиболее выгодном месте.

В нашем случае таким местом является ниша над задним бампером автомобиля, камера должна быть размещена в ее верхней части над государственным номером машины. Что это дает – углы обзора, ваша автомагнитола будет показывать только дорогу, а не части вашей машины. Но расположить ее надо так, чтобы она не была сильно утоплена, но и не торчала наружу.

Правда здесь есть минус – ваша камера доступна для грязи и чужих рук. Если же вы ее расположите внутри салона на заднем стекле, то половину экрана будет занимать багажник, уменьшатся углы обзора и в некоторой степени пострадает качество изображения из-за стекла. Но зато она будет в чистоте и недоступна для посторонних.

Так что вам лично придется просчитать все плюсы и минусы, внешнего и наружного расположения камеры.

Порядок и схема подключения камеры заднего вида

А теперь более подробно о том, как установить и подключить камеру заднего вида к магнитоле Pioneer. Почему к этой модели, потому что она наиболее распространена. В случае если вы устанавливаете магнитолу самостоятельно, советуем для начала ознакомиться со схемой подключения магнитолы в машине.

Если брать в расчет небезопасность нашей видеокамеры, а наилучший обзор, то ее место все-таки должно быть над номером, снаружи. Устанавливать ее нужно ближе к краю, чтобы улучшить обзор, но не так чтобы она выставлялась. Сам монтаж камеры ничего сложного собою не представляет. Камера имеет необходимый для установки кронштейн, вам нужно будет только просверлить пару отверстий для крепежных болтов, и одно отверстие под кабель.

А дальше идет включение камеры заднего вида в общую электрическую сеть автомобиля. Если вы не сильны в электрике, то лучше обратить к специалистам автосервиса, но если у вас есть хотя бы начальные знания, то вы вполне сможете разобраться самостоятельно. Итак, порядок подключения по этапам:

  1. Любая камера имеет два провода, по одному передается видеосигнал от камеры к монитору, а второй провод для питания. Так как сама камера имеет короткие провода, то вам необходимо будет их нарастить, чтобы их хватило от передней панели до конца багажника (как правило, удлинитель для видеосигнала идёт в комплекте).
  2. Где взять питание для видеокамеры? Обычно камеру подключает к задним фонарям. Поэтому сразу после включения заднего хода, включается и камера заднего вида.
  3. Все провода, протягиваемые по салону и в багажнике обязательно надо закрепить и спрятать. Это поможет избежать неожиданных обрывов сети во время движения.
  4. Если вместо магнитолы вы будете использовать монитор, то нужно будет найти источник питания и для него. При наличии мультимедийной магнитолы Pioneer, этот вопрос у вас решается автоматически.

Подключение камеры заднего хода к магнитоле Pioneer

Сейчас мы конкретно поговорим как осуществляется настройка и подключение камеры заднего хода к магнитоле Pioneer. Здесь есть небольшие нюансы, которые вводят всех в заблуждение. Подключаем камеру к фонарю заднего хода, всё питание на камере есть, затем провод, по которому будет идти видеосигнал. В пионере это коричневый тюльпан не путать с жёлтым. Заходим в настройки, находим раздел в меню камера заднего вида, ставим пункт вкл., и переключаем полярность в режим батареи.

Наша камера работает, это можно проверить, зайдя в главное меню и выбрать значок камеры, но автоматически она включаться не будет. Это можно исправить подключив фиолетовый провод, к заднему фонарю (куда и камеру). В итоге, когда включается задний ход, загорается фонарь, на камеру подаётся питание, и магнитола понимает что необходимо переключиться на задний ход.
Вся схема подключения видеокамеры заднего вида довольно-таки проста, и поэтому большинство водителей зачастую справляются с ее установкой самостоятельно. В автомобилях оборудованных коробкой-автоматом может происходить случайные включения камеры заднего вида.

Для устранения этой неприятности нужно поставить дополнительный датчик задержки включения камеры. В каждой модели автомобиля установка камеры может отличаться, но в мелочах, принципы подключения похожи. Более сложен процесс подключения у видеокамер, передающих сигнал по радиосвязи, но у них преимущество в том, что таких камер можно подключать несколько штук. Машин на улицах города становиться все больше, поэтому камера заднего вида – это уже необходимость. Она не только поможет вам правильно припарковаться, но и сохранит доказательства вашей невиновности в случае столкновения.

Видео как подключить камеру заднего хода

Надеемся, что эта статья помогла разобраться в том,как правильно осуществляется подключение камеры заднего хода. Оцените статью по 5 бальной шкале, если есть замечания, пожелания или вы знаете что-то, что не указано в данной статье сообщите нам! Оставьте свой комментарий ниже. Это поможет нам сделать информацию на сайте ещё более полезной.

Заключение

Мы приложили не мало усилий для создания этой статьи, старались написать ее простым и понятным языком. Но получилось у нас это сделать или нет решать только Вам. Если остались вопросы, создайте тему на «Форуме», мы и наше дружное сообщество обсудим все детали, и найдем на него оптимальный ответ.

И напоследок, есть желание помочь проекту? Подписывайся на группу “Вконтакте” и  “Instagram”. Спасибо, и добро пожаловать в банду 😉

Как правильно выбрать камеру заднего вида для автомобиля

Существенно упростить маневрирование в заставленных автомобилями дворах и тесных городских условиях сегодня призваны камеры заднего вида. Это простые в установке и эксплуатации устройства, которые позволяют парковаться там, где это сделать только лишь по зеркалам не представляется возможным. Разумеется, если они правильно подобраны и установлены с соблюдением рекомендованных правил.

Как подобрать камеру для парковки, какие сегодня существуют виды этих устройств, и на какие параметры и модели стоит обратить внимание, вы узнаете из данной статьи.

Лучшие производители: кому отдать свое предпочтение?

Широкий выбор камер заднего вида, представленный на современном рынке, заставит задуматься сегодня любого автовладельца. Бюджетные и дорогостоящие модели, от известных и малоизвестных производителей, доступные в специализированных магазинах и на китайских Интернет-площадках, - предложений настолько много, что потребуется время, прежде чем получится прийти к какому-то знаменателю.

Но, исходя из опыта, экономить на этих полезных средствах не стоит. В более дешевых моделях страдает качество изображения, они часто ломаются и бывают сложны в монтаже. Для того чтобы установить самую простую камеру и проложить проводку потребуется чуть ли не разобрать половину салона.

Поэтому стоит обратить внимание на модели от проверенных производителей, которые уже успели хорошо зарекомендовать себя среди автовладельцев. Это решения от Intro, Spark и Swat.

Типы камер для парковки и принцип их работы

Выделяют три типа портативных устройств для отображения заднего вида авто. Это:

  • Универсальные модификации, которые являются настолько компактными, что их можно установить практически в любом месте машины. Поставляются обычно в комплектации с цифровым блоком для обработки полученной информации с камеры, монитором для вывода изображения и необходимой проводкой для успешной интеграции в систему. Если же основное предназначение камеры связано с подключением к штатной мультимедиа-системе автомобиля, то монитор может и отсутствовать. Среди основных преимуществ камер этого типа – малые габариты, качественная картинка с разметкой расстояния до имеющихся препятствий, относительно невысокая стоимость;
  • Для монтажа в рамку номерного знака – модели, которые пользуются наибольшим спросом среди автовладельцев. Они крайне просты в установке и характеризуются вполне достойной функциональностью в сочетании с демократичной ценой;
  • Штатные камеры парковки, которые устанавливаются непосредственно в штатные места крепления. Часто идут в базовой комплектации либо как дополнительное устройство в дилерском центре за отдельную цену. Это предпочтительный вариант для автомобиля, поскольку гарантирует полную совместимость с «родной» медиа-системой и максимальную функциональность от производителя.

Все указанные выше устройства должны обеспечивать должный уровень комфорта водителя при парковке, развороте либо осуществлении иных манипуляций в стесненных условиях. Включаются автоматически при использовании задней передачи с выводом на экран штатной мультимедиа либо GPS-навигатора.

Параметры выбора устройств для парковки

Доступные модели камер заднего вида могут отличаться, в зависимости от набора функций и имеющихся характеристик. Сюда относят:

  • Способ подключения. Встречаются проводные и беспроводные модели. Первые предполагают подготовку места под их монтаж, но отличаются четкостью передачи картинки и более низкой ценой. Вторые могут быть намного дороже, но очень просты и удобны в установке, чем и привлекают внимание воришек;
  • Угол обзора. Здесь все просто: чем выше этот показатель, тем более полную и качественную картинку вы получаете. Наибольший угол – 170 градусов, но в основном все модели камеры идут с углом 100-120 градусов. Стоимость устройств будет напрямую зависеть от данного параметра;
  • Подсветка. Чаще всего это обычная светодиодная подсветка, но встречаются модели и с инфракрасным светом. Второй вариант, конечно, лучше, поскольку так вы сможете получать идеальное качество изображения, вне зависимости от погодных и других внешних условий. Срабатывает при включении задней передачи для улучшения осветительной функции огней заднего хода;
  • Светочувствительность объектива. Важный показатель в условиях плохого освещения, особенно, в ночное время суток. Частично его может нивелировать использование огней заднего хода, но в полной темноте их силы может оказаться недостаточно;
  • Парковочные линии. Присутствуют практических во всех моделях камер для обозначения расстояния до какого-либо препятствия. Способны менять направление при вращении руля, указывая водителю оптимальный путь движения автомобиля. Для упрощения маневрирования могут быть окрашены в разные цвета;
  • Разрешение. Как и в камере любого мобильного телефона, это показатель отвечает за качество передаваемого изображения. Но здесь несколько все иначе: на качество картинки в большей степени влияют возможности монитора, установленного в салоне авто. Поэтому нет смысла покупать камеры FullHD, если монитор априори не способен обеспечить картинку качеством выше, чем VGA. Если же этот параметр для вас очень важен, обратите внимание на брендовые модели, которые способны передавать HD-видео. В стандартных моделях вы найдете только QVGA или VGA картинку.
  • Также немаловажен материал корпуса и его защитные свойства. Ведь чем прочнее и износоустойчивей он окажется, тем дольше сможет прослужить вам камера. Обратите внимание на наличие такого пункта, как влагостойкость и дополнительная защиты объектива.

Возникли сложности с выбором камеры парковки? Позвоните нам номеру 8 (800) 222-48-32 и наши специалисты помогут вам не потеряться во всем разнообразии моделей. У нас вы можете не только купить по доступной цене, но и установить камеру заднего вида для автомобиля.

Установить камеру заднего вида в машину – Autostudio.com.ua

Хотя камера заднего вида обычно входит в стандартную комплектацию современных транспортных средств, также можно установить практически на любом транспортном средстве. Тип автомобиля не так важен, как наличие у вас дисплеев, которые могут облегчить работу камеры заднего вида. Например, многие видеорегистраторы и головные устройства позволят использовать реверсивную камеру, поэтому обязательно проверяйте совместимое оборудование, которое у вас уже может быть, прежде чем выбрать камеру.

Если у вас нет существующего экрана для использования или вы предпочитаете не устанавливать камеру на постоянную основу, есть также несколько различных типов камеры заднего вида с более временными вариантами установки экрана.

Насколько легко установить камеру заднего вида?

Установка любой камеры заднего вида обычно быстрая и довольно простая, при условии, что вам удобно снимать небольшую внутреннюю отделку, а также прокладывать, снимать и подключать несколько проводов. Подключение камеры к существующему головному устройству или другому дисплею может быть немного сложнее, хотя, если вы можете следовать инструкциям, прилагаемым к вашему комплекту, то все, что на самом деле требуется, - это немного больше терпения. Обычно вам не нужно просверливать отверстия в автомобиле, поскольку вы можете пропустить провода по существующим каналам, и в зависимости от того, решите ли вы паять провода или устанавливать заглушки, вы также можете сделать свою камеру заднего вида съемной.

Где установить камеру заднего вида?

Первое и наиболее очевидное место, с которого следует начать при принятии решения о том, где установить камеру заднего вида, - это задняя часть автомобиля. Постарайтесь установить камеру заднего вида таким образом, чтобы она ничем не закрывалась и не мешала при открытии багажника вашего автомобиля.

Как установить камеру заднего вида:

В этой статье мы будем использовать камеру с экраном, установленным в зеркале заднего вида, хотя (как мы уже упоминали), есть также множество других доступных камер заднего вида - для соответствия различным дисплеям, размещениям и способам монтажа.

1. Начните установку, закрепив монитор зеркала над зеркалом заднего вида и протянув кабель к обшивке крыши. Монитор нуждается в 12-вольтовой подаче зажигания, которая может быть найдена около зеркала или в приборной панели и расположена с помощью контрольного освещения или мультиметра.

Есть камеры, где желтый штекер предназначен для видеопотока с камеры, а белый штекер открывает опцию для второй камеры, если это необходимо. Как мы уже отмечали ранее, разные камеры будут иметь разную проводку, поэтому обязательно внимательно ознакомьтесь с прилагаемой информацией о проводке для вашего конкретного устройства.

2. Если рядом с зеркалом нет источника питания, проложите кабель вдоль облицовки крыши и спустите по стойке с помощью провода видеосигнала. 6-метровый сигнальный провод должен проходить до задней части автомобиля, поэтому найдите легкий (но защищенный) маршрут под ковриками и накладками на панели - пока вы не достигнете багажника или задних дверей. Убедитесь, что вы не зажимаете проводку и не прокладываете ее таким образом, чтобы она могла быть растянута или повреждена с течением времени.

3. Теперь установите камеру, как вы хотите; Рекомендуемое местоположение - точка над номерным знаком. Вдвойне убедитесь, что ничто не мешает четкому обзору камеры назад - и не устанавливайте камеру слишком низко, а также в местах, где она может столкнуться или сдвинуться при доступе к задней части автомобиля.

Пропустите провод камеры до внутренней части автомобиля, просверлив новое отверстие; или используя имеющееся отверстие для освещения номерного знака, если это возможно. Два прилагаемых винта и двусторонняя клейкая лента удерживают камеру на месте.

Камера требует 12-вольтной обратной подачи, чтобы включить камеру и монитор при выборе реверса. Этот источник питания легко подключить, просто найдите фонарь заднего хода в вашем заднем фонаре и используйте контрольную лампу или мультиметр - чтобы определить, какой провод положительный.

4. После того, как все штекеры подключены и выполнены силовые подключения, пришло время проверить и настроить камеру. Убедитесь, что стояночный тормоз включен, и включите зажигание. Переключите передачу на задний ход, и если все правильно подключено, изображение появится в вашем зеркале.

Ваша новая настройка камеры заднего вида дополнит ваши навыки парковки и значительно повысит безопасность вашего автомобиля.

Руководство по установке резервной камеры

| Привод

Drive и его партнеры могут получать комиссию, если вы покупаете продукт по одной из наших ссылок. Подробнее.

Итак, вы хотите установить резервную камеру на свой надежный, но устаревший мотоцикл. Отличная идея! Эти полезные инструменты оказали такое влияние на автомобильную промышленность, что теперь они обязательны в качестве необходимых средств обеспечения безопасности. Но поездки по автосалону - не единственный способ получить резервные камеры.

Резервные камеры теперь легко доступны в качестве запасных частей, которые любой может установить на старые автомобили. На новых автомобилях камера заднего вида полностью интегрирована в электронику, поэтому компоненты системы скрыты. Это также является целью при установке нестандартных настроек вторичного рынка.

После нескольких доработок задней части автомобиля и пары проводов, вам никогда не придется выгибать шею назад, чтобы проверить, тренирует ли маленький Тимми пончики Big Wheel в конце подъездной дорожки. Специалисты Drive с практическими рекомендациями готовы помочь вам в этом процессе.

Готовы?

Основные сведения о резервной камере

Расчетное время, необходимое: Один час

Уровень квалификации: Начинающий

Система автомобиля: Электрика

Баран

2020 Камера заднего вида Ram Rebel

Что такое резервная камера?

Резервная камера, встроенная в автомобильную систему производителем, отображает небольшой вид в реальном времени из-за автомобиля, когда автомобиль движется задним ходом.Это дает водителю более четкое представление о том, что стоит за ним, и помогает убедиться, что Фидо не получит массаж глубоких тканей от ваших шин.

Вот список типов камер, а также обычно используемых типов дисплеев.

Типы камер

  • Крепление на кронштейне : Камера прикрепляется к кронштейну, который может быть установлен на поверхности автомобиля, но отделяется от него.
  • Для скрытого монтажа : Камера, которая максимально сливается с поверхностью автомобиля.
  • Рамка номерного знака : Камера встроена в рамку номерного знака.
  • Панель номерного знака : Камера расположена по центру полосы, которая тянется поперек и прикрепляется к верхней части номерного знака.
  • Для оригинального оборудования : Если у вас более новый подержанный автомобиль, он может быть совместим с определенной частью, например ручкой защелки, в которую встроена камера, что обеспечивает чистый заводской вид.

Типы дисплеев

  • Встроенный OEM : Заводское устройство, которое поставляется вместе с автомобилем и устанавливается на приборной панели или сверху.
  • Дополнительный рынок, устанавливаемый на приборной панели. : Дополнительная информационно-развлекательная стереосистема с экраном, который устанавливается заподлицо с приборной панелью.
  • Рынок запчастей на приборной панели. : Автономный монитор, который можно разместить на верхней части приборной панели.
  • Зеркало заднего вида : В зеркало заднего вида встроен монитор. Иногда экран составляет половину зеркала, иногда - во всю длину. Когда он не используется, он просто выглядит как зеркало.

Проводное и беспроводное : Для проводных резервных камер требуется физическое проводное соединение, чтобы видео с камеры отображалось на дисплее.Однако беспроводные устройства используют метод сигнала и приемника и не требуют провода.

Крайслер

2016 Chrysler 200 интерьер

Резервная камера Безопасность

Работа в автомобиле может быть грязной, особенно если вы работаете с поверхностями, которые раньше никогда не убирали. Это также может быть опасно, так как электричество, движущееся со скоростью, ну, скажем так, электричества, может остановить ваше метрономическое сердцебиение.Итак, вот что вам понадобится, чтобы ваши джинсы, рубашка и кожа оставались безупречными, а кости - целыми.

Размещение ваших инструментов и оборудования так, чтобы все было легко доступно, сэкономит драгоценные минуты, ожидая, пока ваш умелый ребенок или четвероногий помощник принесет вам наждачную бумагу или паяльную лампу. (Для этой работы вам не понадобится паяльная лампа. Пожалуйста, не позволяйте ребенку давать вам паяльную лампу - Ред.)

Вам также понадобится плоское рабочее место, например, пол гаража, подъездная дорожка или улица. стоянка.Ознакомьтесь с местными законами, чтобы убедиться, что вы не нарушаете какие-либо правила при движении по улице, потому что мы не будем платить вам штрафы за изъятие.

Все, что вам нужно для установки резервной камеры

Мы не экстрасенсы и не шпионим за вашим ящиком с инструментами или в гараже, так что вот что вам понадобится для выполнения работы.

Список инструментов

  • Отвертка с плоской головкой
  • Крестообразная отвертка
  • Инструменты для снятия отделки / панелей
  • Устройства для снятия изоляции с провода
  • Аккумуляторная дрель
  • Сверло от 3/32 до ⅛
  • Автомобильный мультиметр
  • Разъемы для проводов, такие как Posi-Taps
  • Изолента
  • Застежки-молнии
  • Друг

Список деталей

  • Камера заднего вида
  • Блок проводов
  • Монитор или информационно-развлекательный блок (при необходимости)
  • Резиновая втулка

Основной светодиод

Как установить резервную камеру

Давай сделаем это!

Добавление камеры

  1. Убедитесь, что автомобиль выключен.
  2. Осторожно отсоедините клеммы аккумуляторной батареи автомобиля.
  3. При необходимости снимите номерной знак.
  4. Установите камеру в желаемое положение на автомобиле.
  5. Отметьте маркером место, где шнур камеры попадает в автомобиль.
  6. В зависимости от типа автомобиля и места расположения камеры вам, вероятно, потребуется снять внутреннюю панель с внутренней части двери, люка или задней двери. На бампере в этом может быть нет необходимости.
  7. Убедитесь, что нет проводов, кабелей или деталей отделки, которые могут быть повреждены при просверливании отверстия во внешней части автомобиля.
  8. Определите, какой размер сверла просверливает достаточно большое отверстие для размещения провода камеры и резиновой втулки. Обычно все, что вам нужно, - это простой визуальный осмотр.
  9. С помощью выбранного сверла просверлите отверстие в том месте, где вы сделали отметку.
  10. Добавьте в отверстие резиновую втулку, чтобы скрыть неровные края металла и защитить провод.
  11. Пропустите провод камеры через отверстие.
  12. Присоедините камеру к автомобилю с помощью прилагаемого оборудования или оборудования, которое вы приобрели отдельно.

Начало монтажа проводки

  1. Подключите предоставленную группу проводов к проводу камеры. Это разделится на видеопровод, провод питания и, возможно, провод обратного сигнала.
  2. Чтобы получить максимально чистый вид, поищите существующий жгут проводов производителя и попытайтесь соединить и проложить проводку рядом с ним.
  3. Определите источник питания для камеры, вероятно, фонарь заднего хода или фонарь освещения номерного знака.
  4. Определите положительный и отрицательный провода от источника света с помощью мультиметра.
  5. Подсоедините положительный провод камеры к проводу положительного света, а отрицательный провод камеры - к отрицательному. Это можно сделать с помощью соединителя или соединителя Posi-Tap.

Сращивание проводов

  1. Если разъемы Posi-Taps недоступны, вам необходимо соединить провода вместе. Для удобства мы рекомендуем соединение военного назначения, так как оно не требует пайки.
  2. С помощью инструмента для зачистки проводов возьмитесь за провод положительного света и удалите часть пластикового покрытия, чтобы обнажить медь.
  3. Разделите открытую часть меди на две части.
  4. Пропустите положительный провод камеры через отверстие между медной проводкой.
  5. Оберните и скрутите провод положительного провода камеры вокруг светового провода, чтобы установить надежное соединение.
  6. Оберните соединение термоусадочной пленкой и / или заклейте лентой для обеспечения безопасности и защиты.
  7. Повторите то же самое для отрицательного провода.

Alpine через Amazon

Оборудование для камеры заднего вида Alpine HCE-C1100

Провод сигнала заднего хода

Чтобы на дисплее отображалось видео, ему необходим сигнал, предупреждающий систему о том, что автомобиль движется задним ходом.В некоторых случаях информационно-развлекательный блок будет иметь автоматическое распознавание сигнала, которое определяет наличие входящего видеосигнала. В таком случае пропустите этот шаг.

  1. Используя друга, определите источник сигнала - это любой провод с положительным напряжением 12 В, пока машина движется задним ходом. Люди часто используют проводку для заднего фонаря, но некоторые жгуты проводов стереосистемы имеют встроенное соединение.
  2. Вставьте в источник сигнала сращивание (повторите шаги выше).
  3. Соедините сигнальный провод с видеопроводом и подготовьтесь к прокладке.

Прокладка проводки

  1. В зависимости от типа транспортного средства определите, хотите ли вы провести провод под полом транспортного средства или через его обшивку потолка.
  2. Удалите или частично отсоедините все элементы отделки, ковровое покрытие, обшивку потолка или дверную резину, необходимую для незаметного прохождения провода.
  3. Уберите два провода из поля зрения и проведите их к передней части автомобиля.
  4. Установите на место снятые накладки.

Подключение дисплея

Как только монитор установлен, будь то на приборной панели, сверху или в зеркале заднего вида, пора подключить его к источнику питания, видео и сигнальному проводу.

В некоторых случаях шнур питания монитора можно подсоединить прямо к блоку предохранителей с помощью переходника.

  1. Используйте мультиметр, чтобы определить подходящее место, и подсоедините кабель питания.
  2. Убедитесь, что предохранитель выключился при выключенном зажигании, иначе соединение может разрядить аккумулятор.

В других случаях силовая проводка может быть подключена к существующей стереосистеме.

  1. Снимите накладку, чтобы добраться до проводки стереосистемы.
  2. Найдите силовые кабели для стереосистемы.
  3. Подключите плюс к плюсу, а минус к минусу.
  4. Подсоедините провод сигнала реверса к проводу триггера реверса.
  5. Подсоедините видеопровод.
  6. Установите на место снятые накладки.

Завершение работы

  1. Безопасно подключите клеммы аккумулятора.
  2. Завести машину.
  3. Поставьте автомобиль задним ходом, чтобы увидеть, включается ли или включается монитор, и отображает ли задний видеопоток.
  4. Если работает, выключите машину. Если этого не произошло, вернитесь к шагам и проверьте свою работу.
  5. Уберите лишний провод изолентой, стяжками и липучкой.
  6. При необходимости переустановите головное стерео устройство.
  7. Установите на место все снятые внутренние детали, панели или покрытия.

Поздравляю, ваш автомобиль стал безопаснее и современнее.

Nissan

Pro Советы по установке камеры заднего вида

Вот советы Drive по установке камеры заднего вида.

  • Протягивание непрочной спутанной проволоки по автомобилю может быть неприятным, поэтому лучше подготовиться с помощью инструментов, которые могут упростить процесс.Используйте механизм подачи проволоки или съемник, чтобы пропустить проволоку через трудные места.

Как часто вам нужно устанавливать резервную камеру?

  • Мы хотели бы сказать, что это будет одноразовая установка, но только дураки думают, что электроника служит вечно. Даже если она проработает 10 лет, в будущем вам захочется установить более качественную камеру с более четким изображением.

Life Hacks

Поскольку у вас может не быть доступа к нужным инструментам или у вас может быть друг, от которого вы можете избавиться, мы также составили список наших лучших советов, которые сделают вашу жизнь проще и меньше истощают ваш карман.

Как установить камеру заднего вида на грузовик

Большинство новых легковых и грузовых автомобилей поставляются с уже установленной камерой заднего вида. Это отличная новость для тех, у кого новый автомобиль. Но пикапы - надежные автомобили, и есть много старых, которые ездят без камеры.

К счастью, вам не нужно покупать новый грузовик, чтобы найти грузовик с камерой заднего вида . Комплект послепродажного обслуживания позволяет быстро и безболезненно установить собственный.Вот как.

Варианты монтажа

При выборе парковочной камеры следует учитывать множество особенностей. Для наших целей остановимся на факторах, которые напрямую влияют на установку. Самый важный из них - это способ крепления камеры.

Существует несколько способов крепления камеры заднего вида , но они наиболее распространены:

  • Крепление на кронштейне . Кронштейн - наиболее универсальный вариант, поскольку вы можете разместить его в любом месте задней части грузовика .С другой стороны, установка кронштейна может означать просверливание в вашем автомобиле. Если вы в конечном итоге передумаете по поводу резервной камеры, у вас будет две дырочки в теле.
  • Монтаж заподлицо . Камера для скрытого монтажа похожа на кронштейн, но имеет более плоский дизайн, а крепление встроено в камеру. Идея состоит в том, чтобы оставаться в тени, насколько это возможно.
  • Крепление номерного знака . Камеры, установленные на номерных знаках, могут быть прикреплены к верхней части номерного знака или встроены в рамку номерного знака.Эти крепления не слишком универсальны, но их легко установить , поскольку они прикрепляются к имеющимся болтам для номерного знака.
  • OEM крепления . Некоторые модели грузовиков могут быть оснащены камерами заднего вида в качестве опции. В этом случае вы часто можете найти крепление для конкретного автомобиля, которое идеально подходит для вашего грузовика.

Сравнение проводных и беспроводных парковочных камер

Другой фактор, связанный с установкой, который следует учитывать, - это проводная или беспроводная камера.У каждого из них есть свои преимущества и недостатки, поэтому давайте углубимся в них.

Проводные камеры

Основным преимуществом проводных камер является то, что они обычно предлагают лучшее качество изображения . Какими бы хорошими ни были беспроводные технологии, они все еще не могут превзойти старый добрый витой медный провод.

Еще одна веская причина выбрать проводную камеру - это то, что соединение более стабильное, , тогда как беспроводные камеры могут создавать статические помехи при воздействии помех.Согласно закону Мерфи, вы неизбежно потеряете беспроводной сигнал, как только запустите свой грузовик задним ходом.

Наконец, проводные камеры обычно предлагают больше возможностей . Проще говоря, технология существует намного дольше, и производителям она удобнее. Из-за этого большинство высококачественных камер имеют проводную конструкцию.

Тем не менее, установка проводной парковочной камеры может быть сложной задачей . Если вам неудобно прокладывать провода через грузовик, вам нужно нанять профессионала, который сделает эту работу за вас.Это не должно быть абсурдно дорого, но час или два квалифицированной рабочей силы должны быть учтены в цене.

Точно так же сами камеры зачастую дороже , чем беспроводные камеры, в основном из-за разницы в качестве. Но стоит помнить, если стоимость является серьезной проблемой.

Беспроводные камеры

И наоборот, основное преимущество беспроводной камеры заднего вида заключается в простоте установки . Поскольку вам не нужно прокладывать какие-либо провода, большая часть головной боли устраняется из уравнения.

Имейте в виду, что тип монтажа не менее важен с этой точки зрения. Проводную камеру с креплением для номерного знака установить не намного сложнее, чем беспроводную камеру с монтажным кронштейном.

Беспроводные камеры тоже более доступны . Это не универсальное правило, и здесь есть много общего. Но в пересчете на яблоки беспроводная камера обычно стоит меньше.

С другой стороны, беспроводные резервные камеры обычно имеют более низкое качество и подвержены помехам.В зависимости от конструкции вам может также понадобиться время от времени менять батарею.

Как установить резервную камеру: пошаговое руководство

Теперь, когда вы знаете, на что смотрите, давайте разберем процесс установки на более мелкие части. Вот краткое пошаговое руководство по установке камеры заднего вида .

  • Установите камеру . Как мы уже обсуждали, то, как именно вы установите камеру, будет зависеть от ее конструкции. Следуйте инструкциям производителя и будьте осторожны, чтобы не поцарапать краску какими-либо инструментами.
  • Пропустите кабели . Вы можете следовать за проводами стоп-сигнала до передней части автомобиля. Это традиционно самая трудоемкая часть установки, так как ее нужно выполнять осторожно. Если вы используете беспроводную камеру, пропустите этот шаг.
  • Подключите камеру к кабелю заднего хода . Большинство парковочных камер автоматически включаются при нажатии на тормоз, но для этого необходимо, чтобы они были подключены к цепи заднего фонаря.Если вы не знаете, к какому проводу подключаться, обратитесь к руководству по эксплуатации вашего грузовика.
  • Подключите источник питания. Для некоторых резервных камер это так же просто, как подключить к 12-вольтовой розетке вашего грузовика. Для других вам нужно будет подключить камеру прямо к блоку предохранителей. Это важно для любой парковочной камеры с функцией обнаружения столкновений. Если вы собираетесь пойти по этому пути, обязательно подключите камеру к предохранителю с переключателем зажигания. В противном случае аккумулятор может разрядиться за ночь.
  • Подключите любые аксессуары . Многие комплекты камеры включают датчик GPS, адаптер Bluetooth или другие детали. Подключите любой из них перед включением камеры - если в инструкциях к конкретной камере не указано, что нужно подключать их позже.
  • Протестируйте камеру . Включите грузовик и посмотрите, работает ли камера. Если вы подключены к цепи фонаря заднего хода, вы можете проверить это, на мгновение включив задний ход.
  • Соберите грузовик снова .Вероятно, вам пришлось снять какую-то обрезку, чтобы проложить провода. Если все работает, как ожидалось, пора собрать грузовик. Вот и все!

Сводка

Как видите, на установить камеру заднего вида на грузовике не так сложно, как можно было ожидать от . Если вам нравится то, что вы узнали, читайте больше на этом сайте! У него есть множество полезных руководств, как и у этого.

Как установить резервную камеру

Элайджа Глэнси

Существуют сотни вариантов запасных камер на вторичном рынке, которые подходят для любого транспортного средства, которое еще не оснащено такой камерой.Однако важно выполнить соответствующие действия, чтобы убедиться, что резервная камера работает и правильно установлена.

Резервные камеры - это необходимая функция безопасности, к которой должен иметь доступ каждый. Существуют сотни вариантов запасных камер на вторичном рынке, которые подходят для любого транспортного средства, которое еще не оборудовано такой камерой. Однако важно выполнить соответствующие действия, чтобы убедиться, что резервная камера работает и правильно установлена.

Если вы хотите модернизировать свой автомобиль с помощью технологии резервной камеры, вот шаги и советы по установке, которые помогут выполнить эту работу!

Необходимые инструменты (могут отличаться в зависимости от автомобиля и оборудования камеры):

  • Отвертки
  • Инструменты для снятия панелей
  • Разъемы
  • Сверла и сверла
  • Мультиметр
  • Обжимные устройства
  • Лента электрическая

1.Выберите и купите новую резервную камеру

Просмотрите нашу подборку резервных камер и решите, какой стиль подходит вам. Благодаря линейке креплений для номерных знаков, балок, поверхностных креплений и т. Д. Вы можете выбрать то, что подходит вашему автомобилю и желаемому размещению, по разным ценам. Большинство опций также универсальны и могут работать с большинством автомобилей из коробки.

2. Спланируйте и подготовьте автомобиль

Перед тем, как вы начнете устанавливать камеру, вам необходимо спланировать, как вы собираетесь ее устанавливать.Визуализируйте размещение проводов и удалите панели и обрезки, которые будут использоваться, чтобы скрыть провод. Если вы планируете отображать резервную камеру на существующей автомобильной стереосистеме вторичного рынка, вам нужно будет снять ее с приборной панели, чтобы получить доступ к входам на задней панели. Вы также захотите отметить место отверстия для желаемого размещения вашей камеры, чтобы вы могли пропустить провода через крышку багажника или задний бампер. Как только вся эта подготовительная работа будет сделана, вы готовы к следующему шагу.

3. Проведите провода к передней панели

Теперь, когда ваш автомобиль подготовлен и готов, начните с установки камеры в желаемом месте. Теперь пришло время просверлить там, где вы ранее отметили, чтобы пропустить проволоку внутрь. Теперь протяните провода через багажник и протяните их внутрь кабины. Затем вы захотите пропустить провода вдоль дверных проемов задней двери и под защитными панелями в передней части автомобиля.

4. Подключите провода

Для того, чтобы ваша камера работала, когда ваш автомобиль движется задним ходом, вам нужно будет вставить задний провод.Это можно сделать несколькими способами. У многих автомобилей этот реверсивный провод расположен в передней части автомобиля рядом со стояночным тормозом или рядом с приборной панелью. Затем вы захотите подключить обратный провод к обратному проводу триггера, который является частью проводки на вашей резервной камере. Если вы используете этот метод, обязательно подключите провода питания и заземления к существующим дополнительным проводам, которые вы уже должны использовать для питания своего головного устройства. Таким образом, ваша камера не будет работать все время, только когда ваш автомобиль включен.

Другой способ добиться этого - включить фонарь заднего хода. Таким образом, когда ваши фонари заднего хода получают питание, ваша камера заднего вида тоже. Для этого вам нужно будет подключить положительный и отрицательный провод к соответствующей проводке фонарей заднего хода рядом с задней частью вашего автомобиля.

Поскольку вы уже проложили все провода к передней части автомобиля до приборной панели, включая кабель RCA, теперь пришло время подключить и его. Пропустите этот кабель RCA через приборную панель и подключите его к входу заднего вида на задней панели стереосистемы.Теперь верните стереосистему на место, но перед тем, как установить рамку на место, обязательно проверьте камеру.

5. Протестируйте камеру

Теперь, когда вся ваша тяжелая работа завершена, пора протестировать камеру перед завершением установки. Включите автомобиль задним ходом и убедитесь, что камера работает должным образом и включается должным образом. Также проверьте, правильно ли расположена камера и отображается ли правильное поле зрения.

6. Собрать

Застегните и соберите всю проводку и панели.Для профессионального вида убедитесь, что никаких проводов не видно, и что все панели возвращены точно так, как они были до их снятия. Теперь вы, наконец, готовы наслаждаться своей новой резервной камерой.

Как добавить камеру заднего вида к автомобилю

Резервные камеры, или камеры заднего вида, были широко популярны в последнее десятилетие благодаря их широкому использованию в новых автомобилях, а также дополнительному уровню безопасности, который они обеспечивают. Конечно, наличие в машине резервной камеры не означает, что вы можете полностью отказаться от взгляда через плечо, чтобы убедиться, что побережье чистое, но это может спасти других людей и вашу машину от катастрофы в случае, если что-то находится прямо за спиной. это при резервном копировании.Но что, если в вашей машине нет камеры заднего вида, и вы хотите ее добавить?

Резервные камеры на вторичном рынке доступны в большом количестве и доступны по цене

Если ваш автомобиль, грузовик или внедорожник в настоящее время имеет информационно-развлекательный экран на приборной панели, вам повезло, поскольку большинство имеющихся на рынке комплектов для модернизации резервных камер могут подключаться к существующему экрану и обеспечивать чистую установку. Однако, если в вашем автомобиле нет сенсорного экрана на заводе, вы можете выбрать комплект камеры заднего вида для вторичного рынка, который поставляется с экраном или модификацией зеркала.

Если в вашем автомобиле есть экран, вы можете рассчитывать заплатить около 50 долларов или меньше за камеру и необходимую проводку, хотя это может стоить около 100 долларов за работу, если вы не используете электрические компоненты. А если в вашем автомобиле нет заводского экрана, вы можете рассчитывать заплатить от 100 до 300 долларов за полную систему, которая включает в себя какой-либо тип экрана, а также за дополнительные трудозатраты на установку всего этого.

Дисплей камеры заднего вида на Ford Flex. | ДЕНВЕР ПОСТ / ЭНДИ КРОСС (Фото Энди Кросса / The Denver Post через Getty Images)

СВЯЗАННЫЕ С: Эти функции автомобиля заменяются камерами

Резервные камеры с отдельными экранами

Если вы все-таки решите купить резервную камеру на вторичном рынке, вы столкнетесь с несколькими вариантами своего автомобиля, особенно если вы посмотрите на Amazon.Один из наиболее популярных вариантов - система резервных камер с включенным монитором.

Эта система требует, чтобы вы установили камеру над задним номерным знаком либо с помощью имеющихся винтов, либо просверлив отверстие, а затем пропустите провода питания через автомобиль и подключите их к отдельному экрану, который вы можете установить в любом месте ( обычно на приборной панели). Это довольно простая настройка, но она неуклюжая по своей конструкции, поскольку требует, чтобы у вас был отдельный экран, на который вы всегда могли смотреть и который всегда был на панели инструментов.

Система камер Auto Vox CS2 | Amazon.com

СВЯЗАННЫЙ: История обязательных резервных камер

Резервные камеры с зеркальными экранами

Еще одна система резервных камер на вторичном рынке, которую вы, вероятно, найдете, - это система с зеркальным экраном или экраном, который отображается внутри зеркала. Прелесть этой системы в том, что послепродажное зеркало, которое она предлагает, просто крепится к имеющемуся зеркалу заднего вида. Эта опция не только позволяет отображать пространство позади вашего автомобиля, но и дает вам более широкий вид сзади, чем у стандартного зеркала.Установка обычно такая же, как и у другой системы, поскольку камеру необходимо установить на заднем номерном знаке, а затем подключить к передней части автомобиля.

Система заднего обзора VanTop H610 Mirror Dash Cam | Amazon.com

СВЯЗАННЫЙ: резервная камера автоматически не повышает безопасность

Головные устройства вторичного рынка

Наконец, еще один способ установить систему резервной камеры в вашем автомобиле, если у него нет экрана, - это установить головное устройство с сенсорным экраном на вторичном рынке, такое как Pioneer AVH-W4400 NEX, который является встроенным медиа-ресивером, который также Apple Совместимость с Carplay и Android Auto.Этот метод обеспечивает более чистую установку, чем вышеупомянутые варианты, и обеспечивает гораздо более четкое разрешение камеры, однако вы можете рассчитывать заплатить от 500 до 700 долларов за хорошее головное устройство.

Pioneer AVH-W4400 NEX | Amazon.com

11 лучших резервных камер заднего вида, которые можно купить в 2020 году

Трудно провести параллельную парковку? А как насчет выезда из гаража? Вы сильно вспотеете, когда пора сесть в машину и освободить место на загруженной парковке? Присоединиться к клубу.В то время как большинство новых (э) автомобилей теперь оснащены встроенными камерами заднего вида, более старые модели не предлагают такой роскоши. К счастью, мы живем в эпоху технологий, и, немного покопавшись и имея минимальные навыки работы своими руками, вы можете найти легкие в установке автомобильные камеры, которые помогут ориентироваться в любом типе местности. На самом деле, лучшие резервные камеры просты в установке и оснащены всем оборудованием, необходимым для уверенного начала движения задним ходом.

Камеры заднего вида и камеры на передней части автомобилей не только упрощают управление, но и делают его более безопасным.Эти задние камеры и видеорегистраторы дают водителям четкое представление о своих передних, задних и слепых пятнах, а также дадут вам ощущение спокойствия и осознанности, которых без них не было бы. Вождение в ограниченном пространстве больше не должно быть олимпийским видом спорта, поскольку высококачественные водонепроницаемые камеры обеспечивают яркий и детальный обзор вашего окружения.

Для тех, у кого есть новые автомобили с резервными камерами, покупка внешней камеры может иметь преимущества. Прикрепив дополнительную камеру заднего вида к прицепу или лодке, вы больше не будете водить вслепую, когда пора возвращаться в труднодоступное место.Лучшие комплекты камеры заднего вида позволяют легко видеть, куда вы собираетесь, независимо от того, что находится позади вас и сколько лет вашей машине.

Следует иметь в виду, что не все задние камеры заднего вида, представленные ниже, поставляются с видеомониторами приборной панели. Если у вас еще нет экрана дисплея, вам следует поискать комплект, в который входят камеры и экран дисплея. В любом случае, мы уверены, что вы найдете лучшие камеры заднего вида для вашего автомобиля в нашем руководстве по покупкам ниже.

Если вы ищете дополнительную пару глаз во время вождения, вот лучшие камеры заднего вида, которые работают практически с любым типом автомобиля.

1. Комплект камеры заднего вида и монитора LeeKooLuu HD 720p

Получите все необходимое для безопасного резервного копирования с помощью комплекта камеры и монитора LeeKooLuu HD 720p. Небольшую, но мощную водонепроницаемую камеру LeeKooLuu со степенью защиты IP69 можно установить, когда автомобиль находится на передаче заднего хода, подключив к ней фонари заднего хода. Камера LeeKooLuu расположена около номерного знака и оснащена шестью белыми светодиодными лампами, обеспечивающими обзор под углом 149 градусов как днем, так и ночью. Камеру также можно разместить на передней части автомобиля, чтобы обеспечить обзор вперед.Лучшие комплекты резервной камеры поставляются со всем, что вам нужно, а LeeKooLuu также включает 4,3-дюймовый монитор приборной панели с магнитным кронштейном, который можно поворачивать на 360 градусов.

Плюсы: LeeKooLuu позволяет пользователям регулировать ширину парковочных линий в поле зрения, перемещая их влево, вправо, вверх или вниз, чтобы обеспечить идеальную подгонку для каждого парковочного места.

Минусы: Монитор LeeKooLuu не самый большой в нашем списке.

Изображение любезно предоставлено Amazon

2.Камера заднего вида TOGUARD

Мы рекомендуем эту камеру, чтобы хорошо видеть, куда вы идете и где бывали. Toguard поставляется с семидюймовым сенсорным экраном IPS, который включает запись 1080p через переднюю камеру и водонепроницаемую камеру 480p сзади. Toguard поставляется с монитором парковки, который автоматически включается и записывает при парковке, если обнаружено столкновение, что может быть использовано в качестве доказательства в случае аварии. Toguard легко позволяет пользователям выбирать из пяти режимов просмотра, включая полноэкранный режим, отображение картинки в картинке, или его можно использовать как обычное зеркало заднего вида.

Плюсы: Если камера заднего вида правильно подключена с помощью фонарей заднего хода, включение заднего хода автоматически переключит вид на мониторе на полный обзор задней части автомобиля.

Минусы: Камера заднего вида несколько громоздкая и не такая дискретная, как у других моделей.

Изображение любезно предоставлено Amazon

3. Комплект камеры заднего вида BOSCAM

Если вы не хотите менять проводку внутри автомобиля, беспроводная камера заднего вида Boscam - один из лучших вариантов в нашем списке.Этот более дорогой комплект включает ЖК-монитор, установленный на приборной панели, который подключается к задней камере по беспроводной сети. Размер монитора составляет 5 дюймов, что достаточно велико, чтобы хорошо видеть при движении задним ходом, но достаточно мало, чтобы не занимать слишком много места на приборной панели. Подходит и для разных автомобилей, так как угол наклона камеры регулируется.

Плюсы : Простая беспроводная установка. Включает монитор, установленный на приборной панели. Имеются видеоинструкции, которые также можно отключить.

Минусы : Дороже некоторых других вариантов.

Изображение любезно предоставлено Amazon

4. Двойные беспроводные резервные камеры и монитор DoHonest FHD 1080P

В то время как обычный комплект резервной камеры будет работать для седанов, внедорожников и пикапов, для более крупных транспортных средств требуется решение, разработанное специально для них. Если вы водите большой грузовик, автофургон или буксируете кемпер или лодку, вам нужны резервные камеры HD, разработанные с учетом этих углов обзора и потребностей. DoHonest предлагает заднюю камеру высокой четкости, которая идеально подходит для любого транспортного средства или ситуации.Это не только одна из лучших резервных камер для продажи в 2020 году, но и в этом комплекте резервной камеры есть все необходимое для легкой установки. В комплект входят две задние камеры, обе из которых полностью беспроводные и обладают водонепроницаемостью IP69K. Камеры оснащены 16 инфракрасными лучами и датчиками для четкого видео высокой четкости днем ​​и ночью. 7-дюймовый монитор достаточно велик для просмотра на двух экранах (или четырехкратном, если вы покупаете две дополнительные камеры).

Плюсы: Этот проверенный комплект резервной камеры поставляется с монитором и двумя HD-камерами с функциями ночного видения.Камеры имеют рейтинг водонепроницаемости. Беспроводная установка. Кронштейны для крепления оборудования входят в комплект.

Минусы: Дорогой вариант по сравнению с бюджетными альтернативами. Не идеально подходит для небольших автомобилей или покупателей с ограниченным бюджетом.

Предоставлено Amazon

5. Камера заднего вида NATIKA

Водонепроницаемая камера заднего вида от NATIKA - очень компактный вариант, который можно разместить в различных местах на задней части автомобиля. В самых широких размерах он составляет всего 1,06 дюйма, так что он будет полностью вне поля зрения.Он доступен в трех цветах, подходящих к отделке вашего автомобиля: черный, белый или хромированный. Он поставляется со всем необходимым для установки, включая зажимы, гайки, прокладки, удлинительный провод и ленту. Стоит отметить, что в отличие от других вариантов, у этого нет экрана. Он предназначен для подключения к существующему экрану вашего автомобиля.

Плюсы : Очень компактный размер. Достаточно высокой четкости для дневного и ночного использования. Поставляется с полным установочным комплектом. Доступен в трех цветах. Класс водонепроницаемости IP69K.

Минусы : экран в комплект не входит, поэтому он не подходит для очень старых автомобилей.

Изображение любезно предоставлено Amazon

6. Камера заднего вида RAAYOO 2-in-1

Эта компактная камера - хороший вариант для автомобилей, у которых есть экраны дисплея, но нет камеры заднего вида - камера входит в комплект, но, в отличие от некоторых других опций, у нее нет монитора. Входящие в комплект кронштейны позволяют устанавливать его двумя способами; он может быть заподлицо для обтекаемого вида или установлен на кронштейне для большего удобства.Камера имеет очень широкий угол обзора 170 градусов, чтобы лучше видеть, куда вы собираетесь. Также включено все необходимое оборудование для установки.

Плюсы : Компактный вариант, может быть установлен различными способами в соответствии с вашими потребностями. Вид дисплея может быть прямым или зеркальным.

Минусы : Монитор в комплект не входит.

Изображение любезно предоставлено Amazon

7. Цифровая беспроводная резервная камера DoHonest HD

Для быстрой установки попробуйте систему цифровой беспроводной резервной камеры HD.Водонепроницаемая камера, входящая в комплект DoHonest, может быть установлена ​​над номерным знаком для передачи сигналов беспроводной передачи на пятидюймовый ЖК-монитор. Камера обеспечивает высокое разрешение с диапазоном приема 180 метров на открытой местности. Радиус действия беспроводной связи составляет 600 футов на открытой местности и от 30 до 40 футов на автомобиле с задним ходом.

Плюсы: Клиенты могут переключаться между пятью функциями, включая включение / выключение направляющих, зеркальное отражение изображения, поворот, горизонтальный и вертикальный поворот, а также регулировку ширины / длины / угла вниз для направляющих.

Минусы: Транспортные средства ниже 40 футов могут использовать наблюдение за движением на высокой скорости, но автомобили ниже 65 футов могут использовать камеру только во время медленного вождения и движения задним ходом.

Изображение любезно предоставлено Amazon

8. Резервная камера Rohent HD

Этот вариант от Rohent включает в себя камеру HD и экран дисплея, что делает его хорошим вариантом для любого автомобиля, у которого может вообще не быть экрана. Камера крепится к кронштейну, который крепится к верхней части номерного знака, подобно рамке номерного знака.Монитор имеет 4,3-дюймовый экран, и его можно использовать для управления и настройки параметров. На экране монитора также есть инструкции, которые помогут упростить парковку. Наконец, сама камера имеет степень водонепроницаемости IP69.

Плюсы : В комплекте монитор, камера и монтажный кронштейн. Монитор дисплея включает инструкции, облегчающие парковку.

Минусы : Камера несколько громоздкая и может частично закрывать государственную часть номерного знака, но не мешает цифрам.

Изображение любезно предоставлено Amazon

9. Резервная камера eRapta ERT01

Этот базовый вариант от eRapta доступен по цене и прост в установке. Он имеет кронштейн, который крепится к винтам, удерживающим номерной знак на месте. Он также поставляется с аксессуарами, необходимыми для его подключения. На камере есть ориентиры, упрощающие парковку. Монитор в комплект не входит, поэтому лучше всего подходит для автомобилей с экранами, но без камер.

Плюсы : Доступно.Монтажное оборудование в комплекте.

Минусы : Монитор в комплект не входит.

Изображение любезно предоставлено Amazon

10. Камера заднего вида в рамке номерного знака Atokit

Эта камера заднего вида включает рамку номерного знака, которая крепится ко всем четырем точкам номерного знака, а не только к двум верхним. Это обеспечивает более надежную фиксацию. Это также хороший вариант для использования ночью, благодаря ряду из восьми светодиодных индикаторов рядом с камерой, которые обеспечивают более четкое и четкое изображение, чем некоторые ИК-камеры.Монитор не входит в этот комплект.

Плюсы : Яркие светодиоды для работы в ночное время. Обрамляет весь номерной знак для надежной фиксации.

Минусы : Монитор в комплект не входит.

Изображение любезно предоставлено Amazon

11. Резервная камера AMTIFO A2

Эта опция надежно крепится к двум верхним винтам на номерном знаке. В комплект поставки камеры входит 4,3-дюймовый монитор, который можно установить на приборную панель или лобовое стекло. Есть два разных способа установить камеру, в зависимости от оборудования вашего автомобиля.Вы можете использовать порт для сигарет или установить через 4-контактный разъем. Любой вариант требует некоторых электромонтажных работ.

Плюсы : Доступный вариант с монитором. Настраиваемые параметры включают яркость, контрастность и рекомендации.

Минусы : Проводка несколько хрупкая.

Изображение любезно предоставлено Amazon

AMTIFO A2 HD 1080P Автомобильная камера заднего вида с 4,3-дюймовым монитором, простая система установки для автомобилей, грузовиков, кемперов, четкое ночное видение, направляющие линии DIY: Электроника

Ваш браузер не поддерживает видео в формате HTML5.

У меня есть 2 таких комплекта камеры и еще один от той же компании, который является «беспроводной» версией, которая идет на экран в зеркале заднего вида. Мне они все нравятся, и я искренне верю, что они того стоят. Они не дорогие. Обратите внимание, что я не сказал, что они дешевые. Дешево для меня означает низкое качество. (беспроводной на самом деле немного более «привередлив» и может мигать в течение нескольких секунд один раз в обратном направлении, а также случайным образом улавливает другие беспроводные сигналы, но мне все еще нравится, и он работает хорошо) Я отложил свой обзор так что у меня было время на самом деле его использовать и оценить.Пока что жаловаться на функцию или работу не на что. Я добавил несколько фотографий и короткое видео для просмотра. Прежде чем я разделю обзор на плюсы и минусы, позвольте мне дать вам свой общий отзыв: я долгое время ездил на легковых и грузовых автомобилях без камер. Я ни на что не соглашался. Так зачем брать камеру? Потому что это МОЖЕТ иметь огромное значение. Взгляните на ночные фотографии детского трайка, которые я сделал за фургоном. Я НИКОГДА не увидел бы этого без камеры.Так что это отлично работает, и мне это нравится.

Плюсы:
Отлично работает в ночное время! Вы действительно можете видеть почти так, как если бы сейчас было дневное время.
Хороший дисплей
Делает то, что должен
В основном простой в установке (в основном - см. «Минусы» ниже)
Недорогой
Хорошо зарекомендовал себя, пока неплохо.
Имеет датчик расстояния - я обнаружил, что он работает нормально, но это немного странно, линии не перемещаются на экране, поэтому, если камера направлена ​​более «вверх», они не выравниваются / работают хорошо. ... камера должна быть направлена ​​под правильным углом.Я предлагаю поэкспериментировать и отрегулировать, пока не добьетесь того, что вам нравится.
Четкое видео

Минусы:
Некоторые из прилагаемых проводов ОЧЕНЬ тонкие. Думаю, было бы намного лучше, если бы они предоставили провод большего сечения.
Схема немного странная (по крайней мере, так работает мой мозг). Я опытный специалист по электронике и постоянно работаю с подобными вещами. Желтый видео штекер VGA имеет с обеих сторон красный «флаер» провод. Я предположил, что они были электрически связаны, но это не так.В инструкциях указано, что вы подключите этот провод к сигнальному проводу фонаря заднего хода. Таким образом, вы должны подключить один конец возле ваших фонарей заднего хода / номерного знака, а другой конец вы должны подключить к тому же сигнальному проводу, но у приборной панели. Почему бы просто не подключиться один раз, обратно к вашим обратным огням, где (обычно) легче добраться, и пропустить этот сигнал вдоль или внутри провода VGA, который в любом случае должен идти туда? Что ж, это то, что я сделал ... Я протянул дополнительный провод от "летательного" провода в задней части моего автомобиля вплоть до передней части, где он подключается к монитору, и фактически использовал его, чтобы связать оба противоположный конец "летчика" провода, а также питания монитора.Может быть, я нарисую схему и приложу ее сюда позже, но для меня было гораздо больше смысла делать это таким образом, и я так и сделал, и это отлично работает.

Вот и все. Просто, легко, недорого, функционально. Что еще тебе нужно?

2018 Руководство по подключению и установке резервной камеры / камеры заднего вида

Камера заднего вида

- хороший вариант безопасности при движении задним ходом, потому что вы можете легко видеть пространство позади вашего автомобиля. Если за вашей машиной есть дети / препятствия / другие люди, вы можете все увидеть с помощью камеры заднего вида.Изучение того, как установить перевернутую камеру, важно для пользователя, потому что он может понять принцип работы камеры заднего вида и больше способствует проверке неисправности камеры.

Камера заднего вида делится на проводную и беспроводную, а также на специальную камеру заднего вида и универсальную автомобильную камеру заднего вида, но метод подключения камеры заднего вида при установке камеры заднего вида является последовательным.

Каждый модный автовладелец должен изучить руководство по установке камеры заднего вида, чтобы узнать, как ее передвинуть.На рынке представлены камеры заднего вида совершенно разных стилей. Сначала вам нужно найти самую простую резервную камеру. Большинство этих камер заднего вида установить несложно.

Руководство по установке резервной камеры / камеры заднего вида изображения

Вы можете выполнить установку самостоятельно, прочитав руководства по установке или посмотрев видеоуроки о том, как их установить. Прочитав учебные пособия, вы сможете понять, какие элементы необходимы для этого, и навыки, с которыми эти элементы работают.

Резервная камера / Камера заднего вида [Монтажный жгут]

  • Feamal RCA (желтый) + удлинительный кабель RCA (красный: [12 В + (красный) для резервного питания лампы и для переключения монитора / кабеля GPS]) + кабель видеоадаптера
  • Гнездовой разъем Poer (красный) + штекерный разъем питания (черный) ЗАЗЕМЛЕНИЕ (черный) К резервной лампе (-ve)

Изображения проводки камеры заднего вида

Руководство по установке триггерных проводов камеры заднего вида

Для установки вам потребуются следующие элементы, в том числе:

  • Кабель RCA
  • Жгут питания
  • Фотоаппарат

Это самые важные вещи, которые вам нужны, может быть пара других.

Резервная камера Кабель RCA

Это еще один элемент, необходимый для установки резервной камеры. Это обсуждается в разделе камеры и обычно включает желтый видеокабель RCA. его можно использовать для ассоциации видео. его функция - запускать монитор с камеры.

Длина кабеля может быть разной, от 45 см до 65 см. Бывают случаи, когда кабель может быть пустым. это необработанный свинец, и его можно использовать для разных целей.

Кроме того, необходимо указать, что в способе установки эти кабели использовались иначе. например, желтые входы предназначены только для видеосигнала, тогда как красный и, следовательно, черный вход предназначены для включения питания.

Камера заднего вида Жгут питания

Жгут питания - это еще один инструмент, который вам нужен для установления связи и, следовательно, для установки. Это включает в себя подключение к источнику постоянного тока. Он включает в себя провод питания на двенадцать вольт, а также черный провод заземления.это может быть главным образом мужской разъем питания постоянного тока. Он дополнительно включает женский вывод питания на двенадцать вольт.

Камера заднего вида

Камера - это самый важный предмет, который вам нужен на протяжении всей установки. Камера сравнима с монитором. это часто происходит из-за того, что им нужны аналогичные варианты, в которых важен одиночный кабель и вилка питания постоянного тока, а также желтый провод RCA. вы бы резервную камеру, чтобы наблюдать за задним препятствием, когда вы двигаетесь задним ходом.

Камера заднего вида, также называемая резервной камерой, помогает вам видеть, что находится за вашим автомобилем, не отвлекаясь.Хотя это устройство является обычным явлением для нескольких новых моделей автомобилей, вы сможете добавить камеру заднего вида к своему автомобилю, если она не прилагалась к ней.

Руководство по установке резервной камеры:

Кроме того, очень важно проинформировать пользователей о том, что у монитора может не быть триггерного провода. Не рекомендуется использовать его исключительно вручную. это часто не так. Большинство мониторов не оснащены триггерной проволокой, потому что они обладают так называемой функцией распознавания видео.Видеопоток будет непрерывно строить, их запускать механически.

Если вы хотите продолжить установку, вот несколько шагов и процедур. Вы должны это соблюдать.

Камера заднего вида / Камера заднего вида Процесс установки:

1. Вырезание отверстий в коробке безопасности
На первом этапе процесса установки необходимо подключить питание к монитору. Вам нужно только подключить красную линию к источнику питания, а затем подключить черную линию к земле.Чтобы подать питание на монитор, необходимо подойти к блоку предохранителей. Работа монитора определяется линией триггера, используемой для подключения.

Лучше всего подключить его к плюсу лампы заднего хода. Когда он открыт, монитор будет автоматически открываться всякий раз, когда шестерня помещается напротив.

Если вы хотите установить его для ручного управления, вам не нужно подключаться к этой операции. Вы можете подключиться к источнику, а это означает, что всякий раз, когда вы открываете ключ, открывается монитор.
Пока вы выключаете двигатель, он гаснет. Этот механизм лучше всего подходит для тех, кто пользуется коммерческим транспортом.

2. Установка камеры заднего вида:

Вы только что видели первый шаг подключения. Второй шаг отличается от первого. Для этого подключения вы просто подключаете жгут проводов A4 к выходу камеры, который обычно рассматривается как жгут проводов A4 на выходе «мама».

3. Подключение питания как к монитору, так и к камере заднего вида:

На этом этапе вы должны подать питание на камеру, просто подключив красную линию к источнику питания 12 В.В качестве альтернативы вы можете подключиться к положительной стороне обратной стороны автомобиля и подключить черный к земле.

4. Установка монитора
Когда вы убедитесь, что монитор отключил питание от блока предохранителей, камера также будет получать питание от заднего фонаря. Пришло время, чтобы система заработала.

Подключитесь к камере, затем используйте стандартный желтый кабель (также известный как кабель A5), чтобы продолжить подключение.При подключении, пожалуйста, обратитесь к информации, представленной выше, потому что она поможет вам завершить процесс подключения.

Когда вы знаете, что соединение установлено, следующим шагом будет его очистка. Когда он откроет ключ или повернет его задним ходом, он начнет работать.

Руководство по установке камеры заднего вида 4 шага

1. Соедините положительный и отрицательный провод источника питания резервной камеры с положительным и отрицательным выводами резервного светильника (Backup Light).

Когда активируется резервный облегченный, резервная камера дополнительно активирует .

Примечание: не подключайте возможность обеспечения провода резервной камеры с визуальным сигналом или хвостовым облегчением.

2. Соедините видеокабель камеры заднего вида с камерой заднего вида / камерой заднего вида и установите входной кабель видео RCA из жгута радио.

Примечание. Не подключайте видеокабель камеры заднего вида к входному кабелю RCA Video-in от радио.

3.Подключите провод полицейского расследования резервной (задней) камеры (синий цвет или оранжевый / белый, модифицирующий совершенно другую модель) от жгута радиоприемника с плюсовым выводом резервного легкого груза.

Когда радиомодуль обнаруживает, что резервный легкий вес включен от напряжения, радиомодуль автоматически переключается в режим входа резервной камеры .

Некоторые из видеокабелей резервных камер соединены (см. Изображение внизу) с пусковым проводом для увеличения результатов полицейского расследования резервных камер в положительном выводе резервного легкого груза.

4. Если от видеокабеля нет триггерного провода, вы хотели бы иметь удлинительный провод для подключения провода полицейского расследования резервной камеры и положительной клеммы резервного облегченного устройства.

Примечание. Эта привязка провода является наиболее важным этапом в руководстве по установке.

Если радиостанция не может переключиться в режим ввода резервной камеры механически после включения резервного легкового груза, пожалуйста, проверьте баржу между проводом полицейского расследования и проводом спускового механизма или вопрос, что провод спускового механизма сломал некоторые элементы.

Руководство по подключению и установке Best Backup / камеры заднего вида

Система видеосвязи

Указанные выше инструкции по установке резервной камеры не применимы к видеосистемам. Это система, основанная на триггерной линии. Обсуждаемая ранее связь почти такая же.

Если вы хотите установить соединения на основе видео, первое, что нужно сделать, - это освоить все компоненты. Это поможет процессу установки.
сборка
Для видео подключений вам потребуются следующие элементы.К ним относятся следующие:

    1. Кабель RCA
    1. Жгут проводов питания камеры
    1. монитор
    1. Видеокамера
    1. Жгут проводов питания монитора

Это основные компоненты или элементы, необходимые для этого подключения. Эти проекты должны выполнять важные функции, а именно:
Аудио и видео линии
Еще одним аспектом процесса установки является кабель RCA.Это важный аспект, который включает видеокабель RCA, подключенный к камере. У него важная цель. Может поставлять мониторы от камер.

Жгут проводов питания камеры
Сюда входит разъем питания постоянного тока, которым является шнур питания. Разъем питания постоянного тока подключается к проводу питания на 12 В, точно так же, как черный используется для заземления. Он также использует 12-контактную вилку питания.

монитор
Мониторы необходимы для этой установки.У монитора этого соединения есть хвосты. Это, в свою очередь, имеет видеовход. Вход - кабель RCA, имеет разное покрытие, красный, белый, желтый кабель.

Белая и желтая оболочки предназначены для видеовхода. Если вы привыкнете к проводке в телевизоре, вам не составит труда установить ее, потому что для нее требуется такой же процесс подключения.

Кинокамера
Камера - самая важная часть системы. Это не то же самое, что и в случае подключения триггера.В чем-то они разные. Он состоит из двух частей жгута проводов. Этот тип камеры не требует больших отверстий и может быть подключен водонепроницаемым способом.

Жгут проводов питания монитора
Это еще один важный аспект процесса установки. Монитор оснащен шнуром питания, который всегда подключается к красному или черному разъему питания постоянного тока. С другой стороны - два провода.

Они включают красные и черные линии. Черные провода, как обычно, будут на земле, а красная линия станет плюсом питания.

Установка резервной камеры Окончательный отчет:
Это то, что вам нужно для установки резервной камеры. Процесс установки несложный, как вы описали выше. Обычно производители включают руководство, которое может помочь вам в процессе подключения и установки.

Это означает, что вы должны прочитать инструкции и следовать им. Кроме того, доступны видеоуроки. Вы можете посмотреть видеоуроки и следовать инструкциям. Вы можете сделать это сами. Если вы думаете, что это сделать непросто, вы можете нанять специалиста, который сделает это за вас.

видео на основе установка резервной камеры , это этапы, которые он займет:

1, Подключите автомобильное зарядное устройство с помощью разъема заднего вида и подключите его к прикуривателю. (Процесс установки должен быть начат с подключения жгута питания постоянного тока к монитору, предназначенному для подачи питания. Вы должны убедиться и выполнить правильное подключение.)

2, Подключите передатчик к камере заднего вида. (подключение предназначено для подключения питания к монитору мощности.Вы можете подключить красную линию к источнику питания 12 В, а затем заземлить черную. Обычно питание монитора вынимается из блока предохранителей.)

3, С помощью тестового карандаша найдите в R-gerar кабель заднего фонаря + 12 В для резервной камеры. (Теперь пора подключить задний фонарь и питание камеры к разъему камеры. Как уже упоминалось, косичка важна, потому что она обеспечивает питание доступен для камеры и подключает видеовыход к монитору.)

Эффект

(подключите питание к камере, вы можете просто подключить ее к красной линии и к источнику питания 12 В. Черные кабели должны входить в землю, как обычно. Энергия, которая поступает в камеру, обычно исходит от заднего фонаря.)

Бесплатное онлайн-руководство по установке камеры заднего вида

Большинство камер снабжены инструкциями по установке брелка для пользователя . Перед установкой камеры рекомендуется ознакомиться с руководством. Камеры заднего вида могут использоваться во всех размерах и формах в соответствии с вашими личными предпочтениями и предпочтениями.Это тот стиль, который вам нравится, но ваш выбор должен обеспечить четкий контур или изображение заднего фонаря. Также необходимо подумать об этом, чтобы помочь вам при выборе метода установки. Даже начинающие пользователи просто вставят их при чтении руководств. Большинство производителей создают эти руководства там. вы просто должны быть принуждены воспринимать их и распознавать различные части.

Если вы недавно приобрели систему на сайте Reverse-cameras.com , просмотрите эти простые инструкции, чтобы узнать, как установить камеру заднего вида, прочтите Руководство по установке камеры безопасности.Иногда установка выполняется клиентом, и если мы предоставляем платную линию поддержки, вам может потребоваться дополнительная помощь.

Не работает камера заднего вида

Реверсивная камера Диаграмма эффектов обычного рабочего дисплея

1.

alexxlab

leave a Comment
