Галетный переключатель на 4 полюса 3 положения. и переделка его на 2 полюса 6 положений

Добрый день,
у каждого радиолюбителя периодически возникает потребность в галетных переключателях.
Хочу рассказать о подобном, имеющем 4 полюса и 3 позиции. и как из него сделать 2 полюса до 6 позиций, или 1 полюс до 12 позиций.

Вот и мне для окультуривания DSO138 понадобилось 3 переключателя.
Заказал на Aliexpress, 4 штуки по $0.90 + $1,05 доставка. И через месяц — стандартный желтый конверт ждал меня на почте.
Фото:
Корпус пластиковый, фиксация четкая, ничего не люфтит. Ручка — стандартная, под «звезду», а значит — если Вы используете в своей конструкции потенциометры — можно взять одинаковые ручки и для них, и для переключателей.
Диаметр переключателя 27мм, высота 38мм.
Схематическое изображение переключателя, первое положение:

Но потом мне захотелось добавить на вход DSO138 делитель, чтобы смотреть синус в инверторах 220В. тут понадобился переключатель на 5 позиций. Ждать не хотелось, и я решил сломать переделать имеющийся.

Делаем переключатель на 5 позиций

откручиваем крепежную гайку, снимаем шайбу и видим ограничитель позиций

снимаем его. поддев отверткой. Видна нумерация, и переставляем язычком в положение 5.


Следует заметить, что при изменении положения ограничителя рекомендуется поставить переключатель в первое положение (крайнее против часовой стрелки)

Щелкаем — есть 5 позиций. Но это еще не все. Из преведенной выше схемы видно, что синий подвижный контакт А на 4-й позиции замкнет контакт 4 с правым верхним неподвижным, а 1-й замкнется с левым верхним неподвижным через контакт D. Т.е. коммутация пойдет по кругу, 4-е положение будет соответствовать 1-му.

Придется переделать контакты, как показано на схеме:

Т.е. необходимо удалить подвижные контакты B и D, и соединить попарно верхние неподвижные и нижние неподвижные.
Переключатель ставим во второе положение, что бы не выпал шарик фиксатора (я его долго по полу искал), аккуратно зажимаем за ось в тиски

Осторожно отгибаем фиксаторы и снимаем крышку.

с помощью кусачек — ампутируем 2 подвижных контакта

Собираем.
Неподвижные контакты сеединяем пайкой снаружы.
Вуаля! получаем переключатель на 2 полюса, и от 2 до 6 положений. 7-е — будет соответствовать первому.


как получить 12 позиций

смотрим схемку:

Удаляем подвижные B,C,D, не подвижные — соединяем между собой.
Получаем однополюсник на 2...12 позиций, который. к слову, дороже 4 полюсника.

Окультуривание DSO138 пока на паузе, поэтому фото применения будут со временем.
Под 220 я бы его не ставил, но низковольтку до пары-тройки ампер — выдержит.

mysku.ru

Переключатели электрические.Виды и устройство.Работа.Применение

Переключатели в электротехнике служат для отключения и включения электрических цепей низкого напряжения поочередно. Например, проходные переключатели предназначены для удобства управления освещением в различных комнатах, лестницах, коридорах. Такие переключатели электрические монтируют между этажами, возле дверей помещений с несколькими входами.

Из дома удобно управлять освещением гаража и других помещений, а также фонарями на приусадебном участке. Переключатели позволяют управлять функционированием освещения, находясь при этом в другом месте, что создает определенные удобства и комфорт, а также экономится электроэнергия.

Простой выключатель имеет клавишу на две позиции и одну пару контактов, к которым подключены проводники. Переключатель, в отличие от выключателя, имеет три или более контактов. Один контакт общий, остальные являются перекидными. К каждому из этих контактов подключены провода. Чтобы управлять освещением из других мест, необходим переключатель на несколько контактов. Переключатели электрические позволяют управлять работой любых электрических устройств, а не только освещением.

Принцип действия

Переключатели электрические работают следующим образом. Смысл их работы заключается в перекидывании основного контакта с одной цепи на другую. Чаще всего на обратной стороне корпуса переключателя изображена схема подключений проводов.

Один контакт общий (1), другие два контакта – перекидные (2 и 3). Используя два таких переключателя, и расположив их в разных местах, можно выполнить наиболее популярную и простую схему управления освещением из двух разных мест.

Совпадающие по обозначениям клеммы 2 и 3 с переключателями ПВ-1 и ПВ-2 соединены проводниками между собой. Вход 1 от ПВ-1 подключен к фазе, а ПВ-2 подключен к арматуре освещения. Другой конец светильника соединен с нулевым проводником сети.

Проверка работоспособности схемы осуществляется включением переключателя. Сначала подается напряжение, при этом лампа поочередно загорается и гаснет от отдельного действия любого из переключателей. При размыкании цепи одного из переключателей, в работу включается другая линия цепи.

Виды и конструктивные особенности

Для правильного выбора переключателя необходимо определить тип движения управления рукояткой, решаемыми задачами, схемой соединений, свойствами соединяемых цепей.

Существуют переключатели электрические, делящиеся на виды по типу движения управления рукояткой:

  • Угловые.
  • Нажимные.
  • Поворотные.

Угловые переключатели типа тумблера изготавливаются по двум схемам:

  • С врубными контактами (рисунок «а»).
  • Коромыслового типа (рисунок «б»).

Оба типа переключателей имеют две устойчивые позиции рукоятки. При передвижении рукоятки (1) пружина (2) сжимается, концентрируя энергию сжатия. При нахождении в позиции, изображенной пунктирной линией, устройство находится в неустойчивом равновесии.

Небольшой сдвиг рукоятки и пружина резко перемещает подвижный контакт (3) в устойчивое положение. В результате подвижный контакт скачкообразно подключается к неподвижному контакту (6).

По схеме подключения тумблерные переключатели с врубными контактами делятся на:

  • Однополюсные (рисунок «а»).
  • Однополюсные сдвоенные (рисунок «б»).
  • Двухполюсные на две позиции (рисунок «в, г»).

Рукоятки этих переключателей могут находиться в двух фиксированных позициях. Схемы коммутации могут быть самыми разными. Тумблеры используются для переключения схем переменного и постоянного тока. Они способны выдерживать нагрузку в цепи силой тока до 6 ампер. Сопротивление их контактов очень мало (0,02 Ом).

Надежность работы тумблеров можно выразить возможным числом переключений, которое достигает 10000 раз.

Микротумблеры

Такие тумблеры небольших размеров выигрывают в габаритах и массе, по сравнению с другими видами тумблеров.

Нажимные переключатели электрические



Переключатели электрические в виде кнопок классифицируются по типу управления:

• Обычные. Цепь разомкнута или замкнута только при нажатом положении.
• Залипающие. Цепь замыкается при отсутствии усилия нажатия. Для размыкания цепи необходимо снова произвести нажатие.
• Сдвоенные. Цепь замыкается при нажатии одной кнопки, размыкается с помощью другой кнопки. Устройство кнопки производят на основе тумблерных переключателей, микровыключателей. Кроме основных, существуют оригинальные устройства.

Схемы подключения обычных и залипающих кнопок делят на:

  • Однополюсные включения (рисунок «а»).
  • Выключения (рисунок «б»).
  • Включения-выключения (рисунок «в»).
  • Двухполюсные включения (рисунок «г»).

Нажимные переключатели выполняют с защитой от пыли и влаги, и без защиты.

Поворотные переключатели
Галетные переключатели электрические

Среди электрических переключателей поворотного вида наибольшей популярностью пользуются галетные переключатели. С их помощью можно одновременно подключать сразу несколько электрических цепей, связанных между собой.

Устройство галетного переключателя выполнено таким образом, что металлическое кольцо (2) с выступом жестко связано с осью (1) переключателя. Общее число контактов, располагающихся через 30 градусов – 12 штук. При повороте оси на 330 градусов выполняется коммутация общего вывода с 11-ю различными цепями, которые подключены к контактам (4).

Существуют некоторые модификации галетных переключателей. Например, кольцо может выполняться разрезанным. На каждой части делается выступ. При вращении оси два общих вывода синхронно соединяются с 5-ю различными цепями.

В галетных поворотных переключателях применяются врубные ножевые контакты, которые изготавливают из сплавов меди (бронза, латунь), с покрытием слоем серебра. Ножевой контакт дает возможность снизить влияние погрешности изготовления сборки и деталей, увеличить его вибрационную стойкость и надежность.

Галетные переключатели способны переключать электрические цепи силой тока до 3 ампер, напряжением до 350 вольт постоянного тока. Для переменного тока допустимое напряжение составляет не более 300 вольт. Надежность таких переключателей составляет до 10000 переключений.

Установка переключателей производится путем пайки, кроме тумблерных видов переключателей, которые соединяются с цепью винтами. Главным требованием механической установки переключателей является требование: не изменять положение корпуса и внутренней части переключателя при приложении усилия управления. В связи с этим при применении переключателя необходимо использовать только те методы крепления, которые соответствуют техническим условиям определенного вида переключателя.

Схема перекрестного переключателя освещения

Для монтажа переключателей в трех местах необходимо вспомогательное устройство с перекрестной схемой коммутации. Такое устройство состоит из двух 1-клавишных переключателей с внутренними перемычками, выполненными в одном корпусе.

Перекрестный переключатель монтируется между 2-мя обычными. Он используется только совместно с ними, и отличается наличием 4-х клемм. Чтобы управлять освещением из 4-х мест, необходимо добавить в схему дополнительно такое же устройство. Перекрестный переключатель подключается к перекидным контактам выключателей таким образом, чтобы образовалась рабочая цепь питания освещения.

Сложные группы контактов нуждаются в большом числе проводников и подключений. Оптимальным вариантом будет сборка нескольких простых схем, вместо одной сложной, так как они будут работать более надежно, и удобнее в эксплуатации. Все основные

соединения необходимо производить в распредкоробках. Выполнять скрутки проводов не допускается.

Похожие темы:

electrosam.ru

7.2. Конструкции переключателей

Конструкция переключателя определяется видом механиче­ского устройства, обеспечивающего коммутацию контактов. По конструкции переключатели делятся на кулачковые, кнопочные, галетные, щеточные, клавишные, барабанные и т. п.

Кулачковый переключатель (рис. 7.4) состоит из неподвиж­ного контакта 2, контактной 3 и упорной 4 пружин, которые за­креплены на изоляционных стержнях 1. Контактных пар может быть несколько и располагаются они в один ряд. Необходимый закон чередования переключений обеспечивается изоляционным кулач­ковым валом 6, который неподвижно соединен с осью 7. На кулач­ковом валике установлены шипы 5. Коммутация цепей осущест­вляется поворотом кулачкового валика. Каждое замыкание обеспе­чивается одним контактом, поэтому кулачковые переключатели

имеют стабильные реактивные параметры и применяются для ком­мутации высокочастотных цепей. Для уменьшения связи между контактами металлическую ось переключателя либо заземляют с помощью токосъемника, либо разбивают на отдельные изолирован­ные друг от друга участки. Емкость между контактами составляет 1 ... 2 пФ, а между разомкнутой парой контактов — 0,3 ... 0,5 пФ.

Кнопочные переключатели (кнопки) предназначены для крат­ковременной коммутации цепей постоянного и переменного тока низкой частоты. По электрической схеме кнопки изготовляют на

замыкание, на переключение и на размыкание. Кнопка (рис. 7.5) состоит из разъемного кор­пуса 1 и воротничка 2, с по­мощью которого она закреп­ляется на панели прибора. В верхней части корпуса кнопки на штоке 4 закреплены подвиж­ный контакт 3 и головка 5. При нажатии головки подвиж­ный контакт опускается вниз и замыкает пружинные контакты 8. При снятии усилия под дей­ствием возвратной пружины 7 головка и подвижный контакт поднимаются вверх и цепь раз­мыкается. Фиксирующие шарики 6 удерживают подвижный кон­такт в верхнем положении.

Галетные переключатели предназначены для коммутации высо­кочастотных, низкочастотных цепей и цепей постоянного тока мощ­ностью до 70 Вт. Галетный переключатель (рис. 7.6, а) состоит из галет основания 2 и узла управления 3, включающего ось, фик-

сатор положения и ограничитель движения. С помощью стяжных шпилек 4 и колонок 5 производиться набор и крепление галет к основанию переключателя. Каждая галета (рис. 7.6, б) состоит из неподвижной части — статора 6 и подвижной—ротора 9. На

статоре имеются два отверстия для крепления галеты и двенадцать контактных пружин, расположенных по окружности через 30°. На роторе закреплена переключающая пластина 8 в виде кольца с одним выступом. При вращении ротора этот выступ контактирует с одной из одиннадцати коротких контактных пружин 7. Длинная контактная пружина 10 служит токосъемом для пластины 8. При помощи рассмотренной галеты (11П1Н) можно осуществить комму­тацию одиннадцати цепей в одном направлении (11 положений, 1 на­правление). Если на роторе закрепить две переключающие пластины S, а на статоре — две длинные контактные пружины (токосъемы)и десять коротких (рис. 7.6, в), то с помощью такой галеты можно коммутировать по пять цепей на два направления (5П2Н). На рис. 7.7 показана конструкция механического узла управления. Фиксация положения ротора осуществляется шариком 4, который под действием пружины 6 западает во впадины звездочки 3. Звездоч­ка жестко соединена с осью 5. Поворот ротора ограничивается упо­ром 2, который может быть вставлен в любое из отверстий основа­ния 1.

В переключателях, собранных из нескольких галет, для ком­пенсации возможной несоосности отверстие под ротор на галете делают несколько больше диаметра ротора, а отверстие под ось на роторе— больше диаметра оси. Возникшие зазоры между осью

и отверстием в роторе устра­няют с помощью пластинча­тых пружин или за счет кон­струкции оси, которую вы­полняют из двух пластин с регулируемым расстоянием между ними. Галетные пере­ключатели имеют большие коммутационные возможно­сти (число положений — 2 ... 21, число направле­ний— 2 ... 16, количество галет до 5), малые реактив­ные параметры, Надежный контакт благодаря применению притирающихся и врубающихся контактов. К недостаткам галетных переключателей следует от­нести необходимость длинных соединительных проводов к ком­мутируемым элементам, что затрудняет монтаж и приводит к пара­зитным связям.

Щеточные переключатели предназначены для коммутации элек­трических цепей постоянного и переменного тока низкой частоты. Переключатель (рис. 7.8) имеет неподвижные контакты 2, распо­ложенные на пластмассовой плате 3, подвижный контакт 4 в виде пакета пружинных щеток, надетый на ползунок 5 и закрепленный на оси 6 переключателя винтом 7. При вращении оси подвижный контакт 4 скользит одним концом по токосъемному кольцу 1, а другим — по неподвижным контактам 2. Большое контактное уси­лие, наличие нескольких пружин, обеспечивающих надежный кон­такт, делают щеточные переключатели пригодными для коммута­ции больших токов. Щетки выполняются такой ширины, чтобы при переключении сначала замыкался последующий контакт, а потом разрывался предыдущий. Таким образом не происходит разрыва цепи и образование дуги, что уменьшает износ контактов.

Клавишные переключатели предназначены для коммутации электрических цепей постоянного и переменного тока в измери­тельной и бытовой аппаратуре. Переключатель (рис. 7.9) состоит из отдельных секций 2, объединенных в единую конструкцию при помощи скоб 1. В каждой секции имеется группа неподвижна 4 и подвижных 5 контактных лепестков, укрепленных на движке 6. Коммутация контактов осуществляется нажатием клавиши 3. У кла-

вишных переключателей износ контактов меньше, чем у галетных, щеточных или барабанных, так как переключение контактов в каж­дой секции происходит независимо от других. Клавишные пере­ключатели радиовещательных приемников имеют основание, на

котором устанавливаются секции и производится монтаж контуров. Благодаря этому уменьшаются длина соединительных проводников и паразитные связи.

Барабанные переключатели предназначены для переключения контуров. Их целесообразно применять при большом числе поддиа­пазонов на высоких частотах (100 ... 200 МГц), когда использова­ние других переключателей приводит к слишком длинным монтаж­ным проводникам. Барабанный переключатель (рис. 7.10) состоит из барабана 3, жестко соединенного с осью управления 4, контактных пружин 9 и фиксирующего устройства 1. Коммутируемые элементы 6 контуров отдельных поддиапазонов монтируют на платах 7 и по­мещают в секторную секцию 5 барабана 3. Количество секторных секций 5 определяется количеством поддиапазонов. Выводы ком­мутируемых элементов припаивают к секторным контактам 8. Не­обходимый поддиадазон включается поворотом барабана. При этом

подключенными оказываются лишь контуры, работающие в данном поддиапазоне. Барабаны могут состоять из нескольких секций, разделенных металлической перегородкой, которая используется как экран или как звездочка 2 фиксатора. При переключении под­диапазонов в момент фиксации барабана возможна расстройка ка­тушек, которая возникает вследствие больших ускорений. Для пре­дотвращения этого необходимо уменьшать радиус барабана и массу ячеек, а также использовать в фиксаторе поглотители энергии.

Печатные переключатели отличаются сложной схемой коммута­ции и изготавливаются методом печатного монтажа, например кон­тактные поля кодовых дисков (рис. 7.11), предназначенных для преобразования угла поворота в кодированное двоичное число, ста­торы переключателей и т. п. Остальные элементы конструкции ана­логичны элементам галетных или щеточных переключателей. 4

Перекидные переключатели и выключатели мгновенного дей­ствия (тумблеры) предназначены для коммутации цепей постоянного и переменного тока мощностью сотни вольт-ампер. Они широко применяются в цепях питания радиоаппаратуры и имеют различные конструкции. На рис. 7.12 приведена одна из широко распростра­ненных конструкций— тумблер ТВ2-1. Тумблер имеет пластмассо­вый корпус 1, в котором закреплены контакты 2. Подвижный роли­ковый контакт 3 имеет малое рабочее перемещение и при повороте рычага 7 осуществляет быстрое переключение контактов с левого положения на правое или наоборот. Движение от рычага 7 к роли­ковому контакту 3 передается посредством чашечки б, пружины 5 и седла 4. Крышка 9 с воротником 8 присоединяется к корпусу 1 винтами 10. Особенностью тумблеров является то, что разрыв цепи в них происходит за доли миллисекунды, благодаря чему возникаю­щая дуга не оказывает большого разрушительного действия на контакты. Время разрыва цепи не зависит от длительности процес­са выключения, выполняемого обслуживающим персоналом, а оп­ределяется упругими свойствами пружины 5, массой подвижной системы и трением в механизме.

studfiles.net

Галетный переключатель - Большая Энциклопедия Нефти и Газа, статья, страница 1

Галетный переключатель

Cтраница 1

Галетные переключатели устанавливают так, чтобы увеличение регулируемых величин происходило при движении по часовой стрелке, а уменьшение - при движении против часовой стрелки. Такой способ монтажа схемы уменьшает возможность ошибок.  [1]

Галетные переключатели находят широкое применение в радиоаппаратуре и выпускаются различных типов.  [3]

Галетные переключатели широко применяют в радиоаппаратуре и выпускают различных типов.  [4]

Галетные переключатели являются наиболее распространенными поворотными переключателями. Число положений ручки управления соответствует числу контактов в секторе перемещения контакта ( контактов), расположенного на роторе.  [5]

Многополюсные галетные переключатели предназначаются для одновременной коммутации множества электрических цепей постоянного и переменного тока высокой или низкой частоты. Конструктивно галетный переключатель ( рис. 30) состоит из двух основных частей: 1) галеты в виде фарфоровой или гетинаксовой платы с неподвижными контактами и поворотной системой ротора; 2) приводного устройства с фиксирующим механизмом.  [6]

Многополюсные галетные переключатели ( рис. 115) используют главным образом в контурах высокой частоты.  [8]

Крепление галетного переключателя на панели или шасси устройства производится при помощи гайки.  [9]

Для галетных переключателей характерна высокая стабильность переходных сопротивлений контактов при воздействии как различных климатических факторов, так и электрических нагрузок в течение всего срока службы.  [10]

Выпускаемые промышленностью галетные переключатели служат для коммутации электрических цепей напряжением до 400 В постоянного или до 300 В переменного тока при силе тока до 0 3 А.  [12]

При монтаже галетных переключателей делают так, чтобы увеличение регулируемых величин происходило при движении по часовой стрелке, а уменьшение - при движении против часовой стрелки. Такой способ монтажа схемы уменьшает возможность ошибок.  [13]

Какова конструкция галетного переключателя и где он применяется.  [15]

Страницы:      1    2    3    4

www.ngpedia.ru

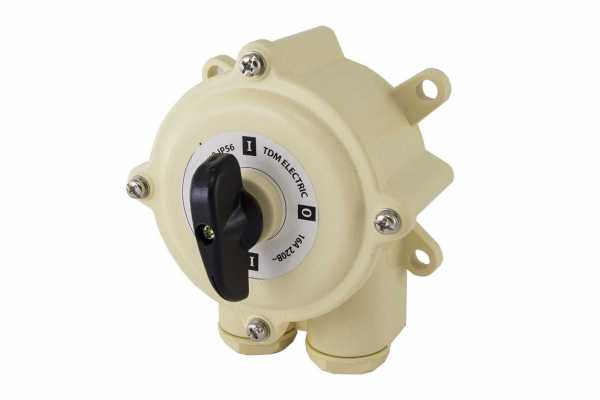

переключатель электрический, пакетники-автоматы, что это такое, ручной трехфазный

Пакетный выключатель - очень важный элемент функционирования любой цепиВ электрике одним из самых важных элементов функционирования всей системы практически любой цепи, по которой проходит электрический ток, является коммутационный механизм. По определению, такие аппараты предназначены для отключения или включения потока тока в проводниках в сразу нескольких цепях, одной цепи или же её части. Тема сегодняшнего рассмотрения – пакетники, или, если быть точнее, пакетный выключатель. А именно, что это за устройство такое, каковы его технические характеристики, как подключить пакетник самостоятельно и многое другое будет рассмотрено в сегодняшней публикации.

Использование пакетного переключателя

В широкой практике под пакетным переключателем понимается электромеханическое коммутационное устройство, предназначенное для обрыва подачи напряжения по проводникам, будь то постоянный или же переменный ток. Эксплуатируется такой переключатель ещё с советских времён, когда их устанавливали практически во всех лестничных площадках для регулирования подачи электричества в многоквартирных домах.

Ручной пакетный аппарат оснащён удобной выпирающей ручкой, с помощью вращательного движения которой и реализовывается основной принцип его действия.

Внутри состоит из нескольких скрепленных между собой специальных круглых шайб, подвижных контактов в самом центре, выступающих наружу частей неподвижных контактов, а также небольших втулок, на которых крепятся контакты, и иных мелких элементов.

Пакетные переключатели бывают нескольких видов

Что показывает нам эмпирическая практика эксплуатации этих ручных рубильников:

  1. Крайне подвержены износу. Это связано с тем, что схема подключения его подразумевает непосредственное встраивание в систему обеспечения электроэнергией, но при этом, не позволяет отключить его от сети. Поэтому любой перепад напряжения может пагубно повлиять на него раз и навсегда.
  2. Достаточно низкие показатели пропускной способности. Они опять же могут быть нестабильны на поприще со значительными нагрузками.
  3. Большинство типов достаточно требовательны к окружающей обстановке, исходя из чего, пакетнику может потребоваться дополнительный термовакуумный слой или нахождение в корпусе, металлической оболочке.

Выпуск таких агрегатов может быть рассчитан и на трехфазный механизм электропитания, то есть на любой асинхронный двигатель, крупный агрегат с собственным двигателем и так далее. Количество предполагаемых фаз соответственно влияет на рамки выбора мощности. Благо, этот спектр широк и подобрать нужную мощность, начиная с 6 А и продолжая 10 А, 25 А на 220В, не составит больших затрат.

Ручной трехфазный пакетный переключатель фаз

Фазами в электрике называют нагруженные электрическим напряжением проводящие контакты, которые время от времени могут либо перегружаться, либо наоборот, недополучать электроэнергию по тем или иным причинам. Всё это пагубно сказывается на результате работы, подключённых к ним приборам и устройствам. Именно для этого нужен переключатель фаз, который снимал бы напряжение и изолировал контакты до нормализации состояния напряжения и нагрузки на сеть.

Ручной трехфазный пакетный переключатель фаз

В данном случае нельзя не отметить положения пакетников, ведь они обладают определёнными преимуществами:

  1. Размер самого коммутатора. Чаще всего, пакетный выключатель имеет малые габариты, что облегчает как его монтаж, так и эксплуатацию.
  2. В отличие от многих аналогов, имеет выраженное быстродействие, в том числе в плане погашения дуги постоянного тока.
  3. Несмотря на сравнительную чувствительность к воде, взрывам, температуре, он стоек к механическим манипуляциям.
  4. Безопасен для работы.
  5. Различные виды конструкций для удобства использования и встраивания, удобное техническое обслуживание.

Для удобства выбора предусмотрена специальная производственная маркировка. Исходя из неё можно подобрать необходимое количество полюсов, уровень мощности для одно, двух и трехфазного действия, а также уровень защиты и другие критерии.

Выбор: пакетники-автоматы

Так называемые электро автоматы или командоаппараты в электрике используются уже достаточно длительное время. Причём всем им характерно то, что принцип их действия и назначение не разнится от модели к модели и от особенностей конструкции.

Обозначение таких устройств упирается, в первую очередь, в отслеживании пропускаемого через всю систему электропитания тока. Как только она выходит за пределы определённых показателей, автоматически срабатывает отключение контактов пакетника и электричество временно отключается.

Что нужно учитывать при выборе автоматического выключателя:

  1. В первую очередь, мощность и параметры выдерживаемой нагрузки. При чём эти показатели разнятся в зависимости от количества фаз.
  2. Количество полюсов.
  3. В большинстве случаев нужно учитывать предусмотренное количество активаций, после которого автоматика фактически теряет гарантию и потребуется дополнительный ремонт (замену некоторых составляющих).
  4. Дополнительный критерий – выбор крепления. Чаще всего лучшим решением будет либо устройство со специальным креплением, либо с установкой на DIN – рейку.

Обращайте также внимание на сечение подводящих проводов. Дабы максимизировать качество работы агрегата лучше использовать заранее предусмотренную ручную встраиваемую коммутацию с источником тока.

Галетный переключатель: что это такое

Галетник, или галетный переключатель представляет собой электромеханический аппарат, предназначенный для всё той же коммутационной функции в цепи.

Особого внимания требует его затейливое строение, которое имеет в своей структуре ротор, один или пару контактов на нём, вращающееся кольцо внутри ротора и окружающую корзинку, на котором расположены электрические контакты.

Именно такое замысловатое строение обеспечивает работу всей системы. Упирается она во вращательное действие ротора, который при соприкосновении при вращении провоцирует переключение контактов.

Галетный переключатель может иметь сразу несколько направлений

Особенности конструкции и эксплуатации:

  1. Может иметь сразу несколько направлений. При этом направления определяют положения (их количество) пропорционально. Чем больше направлений, тем меньше положений.
  2. В структуру ротора встроено 2 контакта – один длинный, второй короткий. При переключении, работает соответствующий контакт.
  3. В силу достаточной простоты всего механизма и принципа работы, гелитнкам присущи, как правило, износостойкость, надежность и сравнительно низкая цена.

Используются галетные переключатели в пультах управления и подобных средствах коммутации, выполняя опять же функцию разъединения и включения подачи электропитания к основной цепи потребителя. Они также неотделимы от источника питания, как и пакетные переключатели и также относятся к классу механических переключателей.

Рекомендации по выбору: пакетные выключатели и переключатели

В результате мы можем отметить, что пакетные выключатели и переключатели – это удобные для работы человеком средства управления электрическими цепями. Даже на сегодняшний день они неплохо проявляют себя в работе с крупными коммутационными агрегатами, выполняя функцию ручного управления, также для управления асинхронными механизмами с переменным током, а также в цепях регулирования распределителей электроэнергии.

Пакетные выключатели и переключатели – это удобные для работы человеком средства управления электрическими цепями

Советы и рекомендации, как лучше ставить пакетники, особенности и нюансы:

  1. Нужно учитывать степень защищенности IP выбранного аппарата. Защищенный пакетник, как правило, имеет защиту IP54 или IP34.
  2. Устанавливать и подключать большинство устройств можно в самом распределительном ящике на рейку. При чём у современников есть специальные защёлки, которые нужно просто прижать к рейке, и они закрепятся самостоятельно.
  3. Обращайте внимание на клеммы нуля и фазы при установке. К ним нужно подключить провода от счётчика, при этом, клеммы на выходе нужно подключить к щитку.

Обезопасить себя простым и практичным механизмом с помощью пакетного выключателя и переключателя доступно просто. Нередким выбором являются известные модели МЗБ и ПВЗ, какие распространены и эффективны в рамках коммутационных средств.

Что такое пакетный выключатель (видео)

Пакетники эффективны для большинства сфер применения, начиная от сложных механизмов двигателей, заканчивая защитой групповой электросети в квартире или всём жилом комплексе. Попробуйте пакетные выключатели и убедитесь, что это работает.



Добавить комментарий

6watt.ru

Переключатели галетные RCL371 — Переключатели — Продукция — КазЭкспорт Новосибирск

Переключатель галетный RCL371 – галетный поворотный переключатель (галетник), коммутирующий цепи сигнализации и управления с напряжением постоянного тока до 30В, силой тока до 0,5А и коммутируемой мощностью до 15Вт.

Переключатель RCL371 предназначен для поворотного переключения контактов, расположенных на неподвижных галетах (платах). Количество галет (секций) – от 1-й до 12-ти, количество положений вала переключателя варьируется от 2-х до 12-и, а количество направлений цепи (полюсов) – от 1-го до 56-ти.

Крепятся переключатели путем фиксации осевого основания в отверстии панели с помощью резьбы и гайки переключателя. Для предотвращения проворачивания переключателя в панели служит фиксатор на его корпусе, сочленяемый с отверстием в панели. Вал переключателя плоский, D-образный, изготовлен из латуни.

Монтаж проводников осуществляется с помощью пайки. Контакты посеребренные, сопротивление контактов не более 0,025 Ом.

Для максимального удобства переключений применяются специальные приборные ручки серий RR4811, RR4817, RR4836, RR4853 в различном цветовом исполнении – желтые, зеленые, красные, оранжевые и синие.

Повышенная рабочая температура среды составляет не более +70°С, пониженная рабочая температура – не ниже -20°С. Сопротивление изоляции составляет не менее 100 МОм. Ресурс переключений – 10 000.

Применяются галетники RCL371 в устройствах компьютерной периферии и телекоммуникации, в системах громкоговорящей связи, Hi-End высококлассной аудиоаппаратуре и других устройствах.

Более подробные характеристики, визуально-текстовая расшифровка маркировки, устройство, габаритные и установочные размеры переключателей RCL371, а также виды галет (секций) и применяемые приборные ручки указаны ниже.

Гарантийный срок работы поставляемых нашей компанией галетных переключателей RCL371 составляет 2 года, что подкрепляется соответствующими документами по качеству.

Окончательная цена на переключатели RCL371 зависит от количества, сроков поставки и формы оплаты.
