Как подключить HDMI к VGA или VGA к HDMI . В чем их сходства и различия.
Как подключить HDMI к VGA или VGA к HDMI. В чем их сходства и различия.
В качестве примера берем разъем VGA (логическая матрица видеографики) и разъем HDMI (мультимедийный интерфейс высокой четкости). Так как оба эти разъема сделаны для передачи видео, было бы логично, что человек должен быть в состоянии соединить их вместе, просто сделав кабель с нужными разъемами на обоих концах. Однако, эта теория далека от истины. VGA и HDMI являются чрезвычайно различными системами, которые даже не говорят на одном языке, несмотря на то что они оба передают видео сигнал. VGA был создан как видео стандарт для компьютерных мониторов в 1987 году. С другой стороны, HDMI был создан в 2002 году, что делает его наиболее актуальным вариантом современного подключения.
Итак, какая же разница между интерфейсами VGA и HDMI? На самом деле между ними есть много различий.
С тех пор много новых модификаций были разработаны для VGA в том числе: Монитор SVGA (супер VGA) разрешение которых составляет 800 x 600 пикселей. Разрешение XGA (Расширенная графическая матрица) которого составляет 1024 х 768 пикселей Разрешение WXGA (широкий, расширенный графический массив), который обычно 1280 х 768 или 1280 х 800 пикселей, что позволяет использовать широкоэкранные мониторы для просмотра фильмов Все это различные форматы (их очень большое количество) по-прежнему считаются частью семьи VGA. Все они используют тот же D-сверхминиатюрный разъем и любое передающее устройство с разъемом VGA можно подключить любое устройство отображения изображения, которое имеет разъем VGA. Разъем HDMI, который разработан преимущественно для использования с HDTV, представляется в двух основных вариантах: 720р, который имеет 720 горизонтальных строк пикселей, что делает фактическое разрешение 1280 х 720 и 1080р, который имеет 1080 горизонтальных строк пикселей, что делает фактическое разрешение 1920 х 1080.
Для подключения HDMI в VGA или VGA в HDMI используются специальные устройства – конвертеры, преобразователи сигнала, которые вы сможете найти на нашем сайте vgahdmi.ru. Эти устройства содержат в себе сложную схему преобразования и содержат специальный чип который преобразует либо аналоговый сигнал +звук в цифровой, либо наоборот, цифровой сигнал в аналоговый + звук.
В каких случаях необходимо применять эти конвертеры? Например мы имеем обыкновенный монитор с разъемом VGA и хотим к нему подключить устройство с HDMI выходом, например: ноутбук, DVD плеер, HD видеокамеры, игрувую приставку, спутниковое тв и др. Для этого нам необходимо устройство – конвертер из HDMI в VGA. Такие конвертеры бывают с поддержкой передачи звука от HDMI и без звука, которые передают исключительно изображение на приемник (монитор, проектор, жк и тд.) с vga.
Теперь рассмотрим следующий случай, когда нам необходимо передовать изображение с VGA в HDMI сигнал. Например подать изображение с компьютера, ноутбука и др. устройств с vga выходом – на телевизор, монитор, проектор жк или плазменную панель с HDMI входом. Для этого нам необходим конвертер из VGA в HDMI.
Вывод: при помощи конвертера мы разрешаем проблему в комуникации между разъемами HDMI и VGA и можем наслаждаться высококачественной картинкой.
Разница изображения при подключении через VGA, DVI и HDMI
VGA, DVI и HDMI — видеоинтерфейсы передачи видеосигнала от источника к устройству вывода изображения.
VGA разработан в 1987 году и предназначался для передачи аналогового сигнала на мониторы с электронно-лучевой трубкой. Спустя десять лет рынок стали захватывать жидкокристаллические мониторы.
Через VGA процесс передачи видеосигнала осуществлялся путём преобразования цифрового сигнала в аналоговый, который затем передавался и выводился на ЭЛТ-монитор. С появлением ЖК-мониторов схема усложнилась. Теперь приходилось преобразовывать сигнал из цифрового в аналоговый, передавать на ЖК-монитор и обратно преобразовывать в цифровой. Стало очевидно, что аналоговый сигнал можно исключить из цепочки и в 1999 году появился видеоинтерфейс DVI.
В начале двухтысячных был разработан HDMI. От DVI он отличается более компактным разъёмом и возможностью передавать цифровые аудиосигналы (с 2008 года DVI тоже научился передавать звук).
Насколько изображение через DVI и HDMI лучше VGA
Главным аргументом в пользу цифровых интерфейсов приводят то, что аналоговый сигнал при передаче подвержен воздействию внешних электромагнитных полей, а это ведёт к его искажению. В этом есть доля истины, но в домашних условиях нет серьёзных помех, которые могли бы привести к заметному искажению даже при передаче на большое расстояние. Так же считается, что DVI и HDMI передают сигнал максимально точно за счёт посткоррекции ошибок, чего нет у VGA. Это действительно так, но преимуществом это является только при качественном кабеле небольшой длины (до 5 метров).
Ещё одним доводом в пользу цифровых видеоинтерфейсов является отсутствие лишних преобразований сигнала — из цифрового в аналоговый и обратно.
Казалось бы, HDMI и DVI подчистую должны выигрывать в этом аспекте у VGA. На практике иногда выходит наоборот, так как без преобразований не обходится в любом случае. Цифровые сигналы кодируются, а перед отображением на экране должны быть раскодированы и обработаны. За этот процесс отвечают отдельные модули устройств вывода изображений, а их алгоритмы перекодирования не всегда идеальны. Правда, со временем они совершенствуются и в настоящее время на хорошем уровне даже в дешевых мониторах и телевизорах.
Качество кабеля ещё один камень преткновения. Аналоговый сигнал менее требователен к нему, в то время как цифровому сигналу нужен хороший проводник. Особенно это актуально при длине кабеля более пяти метров. В этом случае, при потере битов, исправление ошибок не всегда срабатывает и на выходе можем получать изображение в разы хуже, чем если бы использовалось VGA соединение.
Подводим итоги
Несмотря на то, что я принизил достоинства DVI/HDMI, в некоторых случаях, передаваемое через них изображение, будет лучше.
Но заметить это можно только при наличии качественного кабеля, надёжного соединения между разъёмами и хорошего устройства вывода — монитора или телевизора высокой чёткости.
Если монитор через VGA выдаёт хорошую картинку, то не ждите, что при подключении через цифровой видеоинтерфейс изображение заиграет новыми красками. В своей практике значительное улучшение я встречал только один раз при подключении мониторов фирмы «АОС». Они отвратительно работали через VGA — изображение было нечетким, размытым. В данном случае это вина только производителя.
Заметили ли Вы разницу картинки при переходе с одного видеоинтерфейса на другой? Жду в комментариях, а если хотите узнать больше об этих разъемах, то посмотрите видео.
Переходник VGA-HDMI для новой видеокарты и старого монитора
Большинство старых мониторов имеют один единственный аналоговый разъем для подключения ПК – VGA.
Однако в современных мониторах и телевизорах используются более новые, цифровые интерфейсы – HDMI, DVI и DisplayPort. И для того чтобы преобразовать аналоговый сигнал в цифровой, обычного переходника недостаточно. Для таких целей требуются специальные переходники – конвертеры.КАК ПОДКЛЮЧИТЬ СТАРЫЙ МОНИТОР К НОВОЙ ВИДЕОКАРТЕ
Все видеокарты до 2015 года имели как минимум один аналоговый VGA выход, либо комбинированный разъем DVI-I (который превращается в VGA, если вставить переходник DVI-VGA). Однако в новых видеокартах последнего поколения (серии NVIDIA GeForce GTX 1000 и AMD Radeon RX 400) картина поменялась аккурат наоборот. Теперь на видеокартах можно встретить лишь цифровые интерфейсы. Однако вопрос остаётся открытым – какой нужен переходник?
Для подключения VGA монитора к новой видеокарте потребуется конвертер, преобразующий цифровой сигнал в аналоговый (от источника к приемнику). Источником служит компьютер, ноутбук, игровая приставка SONY PlayStation или Xbox, приёмником – телевизор или монитор, а между ними этот переходник.
Самые популярные конвертеры для ПК и ноутбуков:
К сожалению, такие конвертеры нельзя использовать в обратную сторону – если вам нужно подключить новый монитор или телевизор с цифровым интерфейсом к компьютеру или ноутбуку с VGA разъемом. Всё потому, что он преобразует цифру в аналог, а не наоборот. Для таких задач придется использовать конвертер, который будет стоить в 2-3 раза дороже, поэтому дважды подумайте, нужен ли он Вам. Возможно проще будет добавить денег на приобретение нового монитора. Но если Вы всё же надумали, то вот парочка зарекомендованных конвертеров – Telecom TTC4025, VCOM DD491.
Вроде всё просто и понятно, но что делать, когда нужно подключить не ПК, не ноутбук, а игровую приставку, подойдет ли такой переходник?
КАК ПОДКЛЮЧИТЬ ИГРОВУЮ ПРИСТАВКУ К СТАРОМУ МОНИТОРУ
Для подключения игровой приставки типа Xbox или SONY PlayStation VGA монитору также требуется конвертер, однако в нём должен присутствовать аудио выход и разъем для дополнительного питания, иначе изображение на экране монитора будет попросту отсутствовать.
Вот пара проверенных конвертеров, которые безотказно и стопроцентно будут работать – Gembird DSC-HDMI-VGA-001, Telecom TTC4020.
Переходники VGA-HDMI и HDMI-VGA. | ИнфоЗнание
Прогресс не стоит на месте, но не каждый может себе позволить идти в ногу со временем.Недавно на обучении у преподавателя возникли проблемы с подключение его ноутбука к телевизору. Проблема была в том, что на его ноутбуке не было входа HDMI, а на телевизоре не было VGA входа.
Я знал, что есть переходник VGA(вход)-HDMI(выход), я им пользовался и не раз. Я подумал, а есть ли переходник HDMI(вход)-VGA(выход)?
HDMI и VGA это два принципиально разных интерфейса, имеющих ряд отличий. Основная сложность заключается в том, что VGA использует аналоговый сигнал, а HDMI использует цифровой. Поэтому обязательно требуется обработка сигнала для дальнейшей его передачи другому устройству.
Как выглядят VGA и HDMI разъемы?

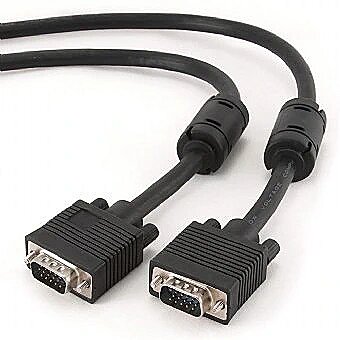

Разъем VGA.
Разъем VGA является сокращением от Video Graphics Array.
Данный формат был разработан IBM и внедрен в 1987 году. Максимальное разрешение, которое предусматривают VGA-разъемы, составляет 1280х1024 пикселей, в то время как частота обновления кадров может достигать 75 Гц.
Несмотря на более высокие разрешения, глубину цвета современных мониторов и графических карт, разъем, используемый на большинстве компьютеров для подключения монитора, до сих пор имеет стандарт VGA.
Разъем HDMI.
Разъем HDMI является сокращением от High Definition Multimedia Interface – универсальный мультимедиа интерфейс высокого разрешения. Разъем HDMI способен передавать цифровые аудио- и видеоданные высокой чёткости. Т.е. через данные разъемы одновременно передается не только видео, но и звук, а также сигналы пульта дистанционного управления.
HDMI интерфейс поддерживает передачу в максимальном разрешении видео и аудио сигналов таких форматов как DTS, LPCM, DVD-Audio, Dolby Digital, Super Audio CD и т.д. HDMI может иметь максимальную скорость передачи данных до 10,2 Гбит/сек (340 МГц).
Переходник HDMI – VGA.
Иногда бывают ситуации, когда Вам необходим переходник HDMI-VGA. Например, Вам необходимо подключить современную видеокарту с разъемом HDMI к старому монитору с VGA разъемом. Для этого необходим специальный конвертер HDMI VGA, позволяющий преобразовывать сигнал и передавать его на другое устройство.
Стоит отметить, что данные переходники преобразуют именно с HDMI в VGA, но не обратно! Переходник который преобразует с VGA в HDMI будет описан ниже…
На рисунке выше изображен переходник где выход VGA не имеет выходного звукового сигнала. Однако, если Вам необходим звук, то Вам необходим переходник HDMI VGA +Audio. Выглядит от так:
Переходник HDMI VGA с аудио выходом не нуждается в дополнительном питании или установке каких-либо программных компонентов – достаточно соединить два устройства и наслаждаться готовым результатом.
Переходник VGA – HDMI.
А теперь собственно по делу. Мало кто знает, но есть и VGA – HDMI адаптер.
Данный адаптер преобразует аналоговый сигнал VGA вместе с аудио в цифровой интерфейс HDMI.
Как подключить телевизор HDMI – компьютер VGA?
Если вы думали, что это будет трудно или потребует специальные навыки, то вы ошибались.
- Подсоединяем конвертер VGA в HDMI к соответствующим разъемам.
- Подключаем дополнительный кабель для передачи аудиосигнала. Не забываем подключить внешнее питание (USB-разъем) в Ваш ПК или ноутбук.
- В настройках телевизора выбираем источник сигнала «HDMI»
Таким образом переходник VGA – HDMI способен воспроизводить не только изображение на большой экран телевизора, но и звук. Это может понадобиться при просмотре фильмов, проведении презентаций перед аудиторией, а так же для любых других целей.
Что делать если купил новую видеокарту, а монитор не подходит…
Всем привет. С вами Саня и сегодня мы рассмотрим одну частую проблему.
Если вы читаете этот обзор, скорее всего вы купили хорошую новую видеокарту, но у вас старый монитор с одним VGA разъёмом.
“Что же делать?”, спросите вы, ответ прост: “Купите специальный адаптер HDMI — VGA!”.
- О чём идёт речь?
Если вы обладатель новой видеокарты и старого монитора (Рис. 1), например от “NVidia 10-ой серии” и “Samsung SyncMaster”, вы столкнётесь с одной проблемой, а именно, что на новых видеокартах перестали делать разъёмы VGA и DVI-I. Вместо старых разъёмов вы можете увидеть там DVI-D, HDMI и DisplayPort.
Если вы думали, что старые переходники (Рис. 2) вам помогут, то нет, лучше забыть о них и не искать подобных в интернете. Проблема очевидна, старые DVI-I — VGA переходники вовсе не подойдут, ведь на новых видеокартах используется разъём DVI-D. Отличия заметны, у DVI-D 24 и 1 pin, а на старых DVI-I 24 и 5 pin (Рис. 3). Легче всего купить адаптер предназначенный для HDMI — VGA, и не усложнять свою жизнь поиском переходников для DVI-D это чушь.
_?_Как всегда я спешил (скидки же не бесконечные) и быстро проверив DVI не задумался о том, что он будет D, а не как я привык I.
В начале решил покупать новый монитор, ведь переходник DVI-D — VGA я искал долго и ничего из этого не вышло. Но в итоге заметил речь об адаптере, поискав несколько секунд, нашёл несколько вариантов… Остановился я на адаптере от Hama. На Ali не стал покупать по низким ценам. Уже не раз натыкаюсь на брак или же однодневку… Получил адаптер на следующий день после заказа, а именно 31 декабря ~16:30. Пришёл домой ну и давай открывать… Всё мне понравилось, даже как упакован а то в пакетик завернут фигню и падёт. После подключения оставалось установить драйвера на видеокарту и… *Барабанная дробь*… Уже иду тестировать видеокарту в связке со старым монитором. Как я и ожидал, всё отлично! Бликов и мерцаний ни разу не заметил за ~10 дней использования. Покупкой доволен, если сломается, то делаем Reload.
Если сломается, сразу напишу сюда. Хочу посмотреть, на сколько его хватает.
Преобразование VGA в HDMI: факты и вымыслы
Технологический бум последнего десятилетия, давший импульс для широкого распространения цифровых мультимедийных устройств, на сегодняшний день сделал актуальной проблему интеграции и совместного использования инновационных цифровых и более архаичных аналоговых систем IT оборудования.
На текущий момент подключение компьютера, оснащенного VGA видео выходом, к устройству отображения (монитор, телевизор, проектор), оснащенному HDMI входом, возможно исключительно с применением активного видео конвертера (преобразователя сигналов). Тот же принцип актуален при подключении современных цифровых видеоисточников (Blue-Ray плеер, DVD плеер, спутниковый ресивер) с HDMI видео выходом к устройствам отображения предыдущего поколения, оснащенных входом VGA (RGBHV сигнал) или 3RCA (компонентный сигнал). Сам собой напрашивается вопрос: «Как же все это подключить?».
При общении с клиентами специалисты сферы коммутационного оборудования часто сталкиваются с такими распространенными заблуждениями как существование неких кабелей «VGA-HDMI» или переходников «VGA-HDMI», а также теориями о возможности конвертации VGA в HDMI при помощи переходника VGA-DVI, где со стороны DVI подключается еще один переходник DVI-HDMI. Конечно, подобное «подключение» и «преобразование» является абсолютно неработоспособным и чтобы разобраться, почему так, мы произведем небольшой обзор характеристик интересующих нас интерфейсов.
HDMI переключатель
Разберем причины, по которым конвертация VGA-HDMI не может осуществляться за счет использования «переходника», а требует обязательного применения активного видео конвертера.
Причина 1: Сигнал VGA является аналоговым, а сигнал HDMI – цифровым
VGA (Video Graphics Array) – аналоговый формат видеосигналов, разработанный для вывода изображения на компьютерные мониторы. Сигнал формата VGA представляет собой компонентный сигнал RGBHV (сигнал RGB+ синхронизация «по горизонтали» + синхронизация «по вертикали»).
DVI (Digital Visual Interface) — цифровой видео интерфейс. Стандарт цифрового графического интерфейса, использующий широкий разъем. Сигналы RGB в нем, в отличие от аналогового сигнала VGA, цифровые, и передаются дифференциальными уровнями. Интерфейс используется для передачи данных от источников графической информации, например, компьютера, платы захвата видеоизображений, декодера кабельного телевидения и т.
д., к приемникам, например, к цифровому монитору, LCD панели, видеопроектору и т.д. Интерфейс DVI поддерживает также возможность передачи управляющих сигналов. 24-контактный разъем DVI-D используется для передачи только цифрового изображения, а через дополнительные контакты 29-выводного разъема DVI-I передаются также и сигналы «старого» аналогового VGA. Из-за высокой скорости передачи цифровых данных сигналы DVI более чувствительны к длине кабеля.
HDMI (High-Definition Multimedia Interface) – мультимедийный интерфейс высокого разрешения, полностью цифровой интерфейс, предназначенный для передачи несжатых видеопотоков и многоканальных аудио-сигналов. HDMI обратно совместим с DVI и поддерживает все компьютерные разрешения до UXGA, SDTV и HDTV до 1080p и UltraHD 4K, а также 8-канальный цифровой звук – все по одному кабелю. Интерфейс HDMI является наиболее распространенным на современном потребительском рынке, обеспечивая простое и высокопроизводительное решение для подключения различных мультимедийных устройств, таких как игровые консоли, DVD-плееры, AV приставки и ресиверы, к совместимым цифровым HDTV дисплеям.
Улучшенная защита от несанкционированного копирования – еще одно преимущество стандарта HDMI. Стандарт HDMI обеспечивает высокую степень защиты от несанкционированного копирования, удовлетворяющую требованиям большинства поставщиков высококачественного мультимедийного контента. Большинство устройств, реализующих технологию HDMI на современном рынке, поддерживает HDCP (High Bandwidth Content Protection), технологию защиты данных от несанкционированного копирования. Фактически, суть технологии защиты сводится к тому, что каждое устройство, включенное на пути сигнала с шифрованием HDCP, должно быть совместимо с HDCP, чтобы сигнал дошел от источника к дисплею.
Таким образом, основными отличиями интерфейса HDMI от интерфейса DVI являются :
- Возможность передачи встроенного многоканального звука
- Поддержка HDCP (Защита видеоданных высокого разрешения от несанкционированного копирования)
- Меньший размер коннектора
- Большое количество совместимых аудио-видео аксессуаров
Причина 2: Присутствие HDCP в сигнале HDMI
В том случае, когда требуется, например, преобразовать сигнал HDMI, взятый с Blue-Ray проигрывателя или спутникового ресивера, в сигнал VGA или компонентный сигнал, может возникнуть ситуация, что даже при использовании подходящего и исправного конвертера видеосигналов изображение на экране воспроизводиться не будет.
В подавляющем большинстве случаев это происходит из-за присутствия технологии HDCP: с HDMI выхода видеоисточника берется зашифрованный сигнал, который после преобразования сигнала конвертером HDMI-VGA подается на VGA вход устройства отображения. Поскольку VGA интерфейс не поддерживает HDCP защиту, получается тот самый «черный экран». Данная проблема решается с помощью специальных устройств. При преобразовании сигнала VGA в сигнал HDMI данная проблема полностью отсутствует.
Данный материал является частной записью члена сообщества Club.CNews.
Редакция CNews не несет ответственности за его содержание.
Не работает переходник HDMI-VGA: 2 решения проблемы
Часто пользователи, обладающие старыми мониторами, сталкиваются с отсутствием на новых видеокартах цифровых интерфейсов подключения. В таком случае есть только одно решение – использование специальных переходников и конвертеров. Корректность их работы напрямую зависит от моделей видеокарты, монитора и качества самого устройства.
Если вы столкнулись с тем, что купленное оборудование не работает, не стоит расстраиваться, ведь попытаться исправить данную проблему можно несколькими простыми методами.
Принцип работы переходников HDMI-VGA
Разъемы HDMI и VGA отличаются не только по форме, но и по принципу своей работы. VGA является более старым интерфейсом подключения, который способен передавать на монитор только изображение. HDMI – более современное решение, активно разрабатываемое и в наше время. Такой видеоинтерфейс является цифровым и способен воспроизводить картинку в лучшем качестве, а также передает аудио. Переходник или конвертер позволяет не только подключиться к необходимому разъему, но и обеспечит корректную передачу изображения и звука. Подробнее о выполнении такого подключения читайте в нашей статье по ссылке ниже.
Подробнее: Подключаем новую видеокарту к старому монитору
Решение проблемы: не работает переходник HDMI-VGA
Как уже было сказано выше, не всегда подключенный переходник выводит картинку на экран и работает полностью корректно.
В некоторых случаях монитор, видеокарта или же модель используемого оборудования просто несовместимы между собой или требуют выполнения дополнительных настроек. Решается проблема с неработающим переходником несколькими простыми способами. Давайте их рассмотрим.
Способ 1: Изменение разрешения экрана в Windows
Для осуществления данного метода вам потребуется соединить системный блок с монитором с цифровым интерфейсом, телевизором или ноутбуком. Все дело в том, что многие старые мониторы не поддерживают работу в более высоком разрешении, поэтому нужно вручную изменить его в операционной системе. Подробнее о подключении компьютера к телевизору, монитору или ноутбуку читайте в наших статьях по ссылкам ниже.
Подробнее:
Подключаем компьютер к телевизору через HDMI
Подключение системного блока к ноутбуку
Используем ноутбук в качестве монитора для компьютера
Изменить разрешение экрана в Windows можно с помощью встроенных настроек. Вам достаточно лишь следовать следующей инструкции:
- Откройте «Пуск» и перейдите в «Панель управления».
- Нажмите на «Экран», чтобы перейти в меню настройки.
- В меню слева выберите пункт «Настройка разрешения экрана».
- В соответствующем всплывающем окне передвиньте ползунок на необходимое значение и нажмите «Применить».
Узнать максимальное поддерживаемое разрешение монитора можно в инструкции или на сайте производителя. Подробнее об изменении разрешения экрана в ОС Windows читайте в наших статьях по ссылкам ниже.
Подробнее:
Программы для изменения разрешения экрана
Изменение разрешения экрана в Windows 7 или в Windows 10
Способ 2: Замена переходника на активный конвертер
Обычно при подключении компьютера с новой видеокартой к старому монитору или телевизору питания, передаваемого через кабель, недостаточно. Из-за этого простые переходники не будут выводить изображение. Кроме этого они не позволяют передавать звук в связи с отсутствием соответствующего кабеля соединения.
Мы рекомендуем приобрести в магазине активный конвертер и снова выполнить подключение уже через него. Особенность такого оборудования в том, что его система получает дополнительное питание через USB-разъем, обеспечивая при этом быструю и корректную работу. Если также требуется осуществить передачу звука, выбирайте конвертер с дополнительным подключением через Mini-Jack.
Приведенные выше способы являются самыми эффективными и чаще всего позволяют быстро решить возникшую неполадку. Однако если ни один метод вам не помог, попробуйте подключить переходник к другому устройству, проверьте кабели и системную плату на целостность или обратитесь в магазин для замены оборудования.
Мы рады, что смогли помочь Вам в решении проблемы.Опишите, что у вас не получилось. Наши специалисты постараются ответить максимально быстро.
Помогла ли вам эта статья?
ДА НЕТHDMI Made Easy: преобразователи HDMI-VGA и VGA-to-HDMI
Потребительский рынок принял технологию мультимедийного интерфейса высокой четкости (HDMI ® ) в телевизорах, проекторах и других мультимедийных устройствах, что сделало HDMI глобальным узнаваемый интерфейс, который вскоре будет востребован во всех мультимедийных устройствах.
Интерфейсы HDMI, уже ставшие популярными в домашних развлечениях, становятся все более распространенными в портативных устройствах и автомобильных информационно-развлекательных системах.
Внедрение стандартизированного мультимедийного интерфейса было вызвано высокой конкуренцией на потребительском рынке, где время выхода на рынок является критическим фактором.Помимо более широкого признания на рынке, использование стандартного интерфейса значительно улучшает совместимость между проекторами, DVD-плеерами, телевизорами высокой четкости и другим оборудованием, производимым различными производителями.
Однако в некоторых промышленных приложениях переход от аналогового видео к цифровому занимает больше времени, чем на потребительском рынке, и многие устройства еще не перешли на новый цифровой подход к отправке интегрированного видео, аудио и данных. Эти устройства по-прежнему используют аналоговую сигнализацию в качестве единственного средства передачи видео, возможно, из-за особых требований конкретного рынка или приложения.
Например, некоторые клиенты по-прежнему предпочитают использовать кабели видеографического массива (VGA) для проекторов, в то время как другие используют аудио / видео ресивер (AVR) или медиа-бокс в качестве концентратора, подключая один кабель HDMI к телевизору вместо пакета неэстетичные кабели, как показано на Рисунке 1.
Новички могут рассматривать HDMI как относительно сложный для реализации стандарт, требующий проверенного программного драйвера, проверки совместимости и тестирования на соответствие, чтобы гарантировать надлежащее поведение одного устройства с различными другими устройствами.Это может показаться немного подавляющим – как это часто бывает с новыми технологиями.
Однако передовые кремниевые решения становятся все более доступными для решения проблемы сложности реализации, обеспечивая улучшение как в аналоговой, так и в цифровой областях; они включают блоки с более высокой производительностью для выравнивания плохих дифференциальных сигналов и более сложные алгоритмы для уменьшения служебных данных программного обеспечения и исправления битовых ошибок.
В этой статье показано, как современные кремниевые решения и грамотно реализованное программное обеспечение могут облегчить реализацию HDMI.Два основных устройства – преобразователи HDMI-to-VGA («HDMI2VGA») и VGA-to-HDMI («VGA2HDMI») – предоставляют инженерам, знакомым с видеоприложениями, простой способ перехода между аналоговым видео и цифровым видео.
Хотя HDMI фактически стал интерфейсом для HD-видео, VGA по-прежнему остается наиболее распространенным интерфейсом для портативных компьютеров. В этой статье также показано, как соединить эти видеотехнологии.
Введение в приложения HDMI и стандарты видео
Интерфейсы HDMI используют линии дифференциальной сигнализации с минимальным переходом (TMDS) для передачи видео, аудио и данных в форме пакетов.В дополнение к этим мультимедийным сигналам интерфейс включает в себя сигналы канала данных дисплея (DDC) для обмена расширенными идентификационными данными дисплея (EDID) и для защиты широкополосного цифрового контента (HDCP).
Кроме того, интерфейсы HDMI могут быть оснащены системой управления бытовой электроникой (CEC), каналом возврата звука (ARC) и домашним каналом Ethernet (HEC). Поскольку они не являются существенными для описанного здесь приложения, они не обсуждаются в этой статье.
Данные EDID содержат блок данных длиной 128 байт (VESA – Video Equipment Standards Association) или 256 байтов (CEA-861 – Consumer Electronics Association), который описывает видео и (необязательно) аудио возможности видеоприемника (Rx). .EDID считывается источником видео (проигрывателем) из приемника видео по линиям DDC с использованием протокола I 2 C. Источник видео должен передавать предпочтительный или лучший режим видео, поддерживаемый и указанный в EDID приемником видео. EDID также может содержать информацию о звуковых возможностях приемника видео и список поддерживаемых режимов звука и их соответствующих частот.
И VGA, и HDMI имеют соединение DDC для поддержки связи между источником и приемником.
Первые 128 байтов EDID могут использоваться совместно VGA и HDMI.По опыту лаборатории испытаний на соответствие HDMI (CT) компании Analog Devices, Inc. (ADI) первые 128 байтов EDID более подвержены ошибкам, поскольку некоторые разработчики не знакомы со строгими требованиями спецификации HDMI и большинство статей посвящено блокам расширения EDID.
В таблице 1 показана часть первых 128 байтов EDID, подверженная ошибкам. На спецификацию CEA-861 можно ссылаться для получения подробной информации о конструкции блока расширения CEA, который может следовать за первыми 128 байтами EDID.
Таблица 1. Основные сведения об EDID| Адрес | байт | Описание | Комментарии |
| 00ч | 8 | Заголовок: (00 FF FF FF FF FF FF 00) h | Обязательный заголовок фиксированного блока |
| 08ч | 10 | Идентификация поставщика и продукта | |
| 08ч | 2 | ID название производителя | Трехсимвольный код ASCII со сжатием, выданный Microsoft ® |
| 12 ч | 2 | Версия и редакция структуры EDID | |
| 12 ч | 1 | Номер версии: 01h | фиксированный |
| 13ч | 1 | Номер ревизии: 03h | фиксированный |
| 18ч | 1 | Поддержка функций | Такие функции, как управление питанием и тип цвета. Бит 1 должен быть установлен на 1. |
| 36 часов | 72 | 18-байтовые блоки данных | |
| 36 часов | 18 | Предпочтительный режим синхронизации | Обозначает одну поддерживаемую синхронизацию, которая обеспечивает наилучшее качество изображения на экране. Для большинства плоских панелей предпочтительный режим синхронизации – это собственная синхронизация панели. |
| 48ч | 18 | Подробная синхронизация # 2 или дескриптор отображения | Указывает подробное время или может использоваться как дескриптор отображения.Два слова следует использовать в качестве дескриптора дисплея, одно – как предел диапазона монитора, а одно – как имя монитора. Подробный блок синхронизации должен предшествовать блоку дескриптора отображения. |
| 5Ач | 18 | Подробный хронометраж # 3 или дескриптор отображения | |
| 6Ч | 18 | Подробный хронометраж # 4 или дескриптор отображения | |
| 7Eh | 1 | Количество блоков расширения N | Число следующих 128-байтовых блоков расширения EDID. |
| 7Fh | 1 | Контрольная сумма | 1-байтовая сумма всех 128 байтов в этом блоке EDID должна равняться нулю. |
| 80… | | Блок-карта или расширение CEA | |
Форматы синхронизации для VGA и HDMI определяются отдельно двумя группами стандартных настроек, упомянутыми выше: VESA и CEA / EIA.
Форматы синхронизации VESA можно найти в стандарте VESA Monitor Timing and Coordinate Video Timings Standard; форматы синхронизации HDMI определены в CEA-861. Формат синхронизации VESA охватывает такие стандарты, как VGA, XGA, SXGA, которые используются в основном для ПК и ноутбуков. CEA-861 описывает стандарты, такие как 480p, 576p, 720p и 1080p, которые используются в телевизорах и дисплеях ED / HD. Среди форматов синхронизации только один формат, 640 × 480p при 60 Гц, является обязательным и общим для стандартов VESA и CEA-861. И ПК, и телевизоры должны поддерживать этот конкретный режим, поэтому он используется в этом примере.В таблице 2 показано сравнение широко поддерживаемых видеостандартов. Подробные данные можно найти в соответствующих спецификациях.
| VESA (синхронизация монитора) | CEA-861 |
| 640 × 350p @ 85 МГц | 720 × 576i при 50 Гц |
| 640 × 400p при 85 Гц | 720 × 576p при 50/100 Гц |
| 720 × 400p при 85 Гц | 640 × 480p @ 59. 94/60 Гц |
| 640 × 480p при 60/72/75/85 Гц | 720 × 480i при 59,94 / 60 Гц |
| 800 × 600p при 56/60/72/75/85 Гц | 720 × 480p @ 59,94 / 60 / 119,88 / 120 Гц |
| 1024 × 768i при 43 Гц | 1280 × 720p @ 50 / 59,94 / 60/100 / 119,88 / 120 Гц |
| 1024 × 768p при 60/70/75/85 Гц | 1920 × 1080i @ 50/59.94/60/100/200 Гц |
| 1152 × 864p при 75 Гц | 1920 × 1080p при 59,94 / 60 Гц |
| 1280 × 960p при 60/85 Гц | 1440 × 480p при 59,94 / 60 Гц |
| 1280 × 1024p при 60/75/85 Гц | 1440 × 576p при 50 Гц |
| 1600 × 1200p при 60/65/70/75/85 Гц | 720 (1440) × 240p @ 59. 94/60 Гц |
| 1920 × 1440p при 60/75 Гц | 720 (1440) × 288p при 50 Гц |
Краткое введение в приложение и требования к разделу
Ключевым элементом преобразователей HDMI2VGA и VGA2HDMI является обеспечение того, чтобы источник видеосигнала отправлял сигнал, соответствующий надлежащим стандартам видеосигнала. Это достигается путем предоставления источнику видео соответствующего содержимого EDID. После получения соответствующий видеостандарт может быть преобразован в окончательный стандарт HDMI или VGA.
Функциональные блок-схемы на рисунках 2 и 3 показывают соответствующие процессы преобразования HDMI2VGA и VGA2HDMI. Конвертер HDMI2VGA предполагает, что HDMI Rx содержит внутренний EDID.
Рисунок 2. Конвертер HDMI2VGA с извлечением звука. Рисунок 3. Конвертер VGA2HDMI.Теория работы
VGA2HDMI: источник VGA считывает содержимое EDID из приемника, чтобы получить поддерживаемый список синхронизации, используя канал линий DDC, а затем источник видео начинает отправлять видеопоток.
Кабель VGA передает сигналы RGB и отдельные сигналы синхронизации по горизонтали (HSYNC) и вертикали (VSYNC). Нисходящий АЦП VGA синхронизируется с HSYNC для воспроизведения тактовой частоты дискретизации. Входящие синхросигналы выравниваются с часами декодером VGA.
Сигнал разрешения данных (DE) указывает активную область видео. VGA ADC не выводит этот сигнал, что является обязательным для кодирования сигнала HDMI. Высокий логический уровень DE указывает на активные пиксели или визуальную часть видеосигнала.Низкий логический уровень на DE указывает период гашения видеосигнала.
Рисунок 4. Генерация горизонтальной DE. Рисунок 5. Вертикальная генерация DE. DE-сигнал является критическим для создания действительного потока HDMI. Отсутствие сигнала DE может быть компенсировано передатчиком HDMI (Tx), который может восстанавливать DE. Современные передатчики HDMI могут генерировать сигнал DE с входов HSYNC и VSYNC, используя несколько настроек параметров, таких как задержка HSYNC, задержка VSYNC, активная ширина и активная высота, как показано на рисунках 4 и 5, обеспечивая совместимость для передачи сигнала HDMI.
.
Задержка HSYNC определяет количество пикселей от переднего края HSYNC до переднего края DE. Задержка VSYNC – это количество импульсов HSYNC между передним фронтом VSYNC и DE. Активная ширина указывает количество активных горизонтальных пикселей, а активная высота – количество строк активного видео. Функция генерации DE также может быть полезна для таких функций отображения, как центрирование активной области видео в середине экрана.
Регулировка положения дисплея обязательна для входов VGA.Первый и последний пиксели оцифрованного аналогового входного сигнала не должны совпадать или быть близкими к любым импульсам HSYNC или VSYNC. Период, когда сигнал DE низкий (например, интервал гашения по вертикали или горизонтали), используется для передачи дополнительных данных HDMI и аудиопакетов и, следовательно, не может быть нарушен. Фаза выборки АЦП может вызвать такого рода рассогласование. О несовпадении активной области можно судить по черной полосе в видимой области экрана.
Для композитного сигнала видеовещания (CVBS) это явление можно исправить путем пересканирования на 5–10%.
VGA предназначен для отображения всей активной области без удаления какой-либо области. Изображение не выходит за пределы экрана, поэтому регулировка положения дисплея важна для преобразования VGA в HDMI. В лучшем случае черная полоса может быть автоматически распознана, и изображение может быть автоматически настроено до середины последнего экрана или вручную в соответствии с информацией считывания. Если VGA ADC подключен к внутреннему скейлеру, активное видео может быть правильно выровнено по всей видимой области.
Однако использование средства масштабирования для исправления смещения активной области видео увеличивает стоимость конструкции и связанные с этим риски. Например, с помощью скейлера и видеошаблона черная область, окружающая небольшой белый прямоугольник внутри активной области, может быть распознана как бесполезная полоса и удалена. Белый квадрат станет чисто белым фоном, когда черная область будет удалена.
С другой стороны, изображение с наполовину белым и наполовину черным приведет к искажению. Должен быть интегрирован какой-то механизм предотвращения, чтобы предотвратить такое неправильное обнаружение.
Как только HDMI Tx блокирует и регенерирует сигнал DE, он начинает отправку видеопотока в приемник HDMI, например телевизор. Между тем, встроенные аудиокомпоненты, такие как аудиокодек, также могут отправлять аудиопоток по I 2 S, S / PDIF или DSD на HDMI Tx. Одним из преимуществ HDMI является то, что он может отправлять видео и аудио одновременно.
При включении платы преобразования VGA2HDMI и подключении источника и приемника MCU должен считывать содержимое EDID приемника HDMI через линии HDMI Tx DDC.MCU должен скопировать первые 128 байтов EDID в EEPROM для канала VGA DDC с небольшими изменениями, поскольку канал VGA DDC обычно не поддерживает расширение CEA, используемое для HDMI. В таблице 3 представлен список необходимых модификаций.
Таблица 3.
Список модификаций, необходимых для преобразователя VGA2HDMI | Модификация | Причина |
| Изменить EDID 0x14 [7] с 1 на 0 | Обозначает аналоговый вход VGA |
| Изменить установленное время, стандартное время, предпочтительное время и подробное время | Синхронизация сверх максимального значения, поддерживаемого преобразователем VGA и HDMI Tx, должна быть изменена на максимальную синхронизацию или ниже |
| Установить 0x7E на 00 | Нет блока расширения EDID |
| Изменить 0x7F | Контрольная сумма должна быть пересчитана с учетом вышеуказанных изменений |
HDMI2VGA: преобразователь HDMI2VGA должен сначала предоставить надлежащее содержимое EDID источнику HDMI до приема желаемого сигнала 640 × 480p или другого стандарта, обычно поддерживаемого источником видео и дисплеем.
HDMI Rx обычно хранит содержимое EDID внутри, обрабатывает строку обнаружения горячего подключения (указывающую, что дисплей подключен), а также принимает, декодирует и интерпретирует входящие видео- и аудиопотоки.
Поскольку поток HDMI объединяет аудио, видео и данные, HDMI Rx также должен обеспечивать возможность считывания вспомогательной информации, такой как цветовое пространство, стандарты видео и режим звука. Большинство приемников HDMI адаптируются к принимаемому потоку, автоматически преобразуя любое цветовое пространство (YCbCr 4: 4: 4, YCbCr 4: 2: 2, RGB 4: 4: 4) в цветовое пространство RGB 4: 4: 4, необходимое для видео. ЦАП.Автоматическое преобразование цветового пространства (CSC) гарантирует, что правильное цветовое пространство отправляется на внутреннее устройство.
После того, как входящий поток HDMI обработан и декодирован в соответствии с требуемым стандартом, он выводится через линии шины пикселей на видео ЦАП и аудиокодеки. Видео ЦАП обычно имеют пиксельную шину RGB и тактовые входы без сигналов синхронизации.
Сигналы HSYNC и VSYNC могут выводиться через буфер на выход VGA и, наконец, на монитор или другой дисплей.
Аудиопоток HDMI может передавать различные стандарты, такие как L-PCM, DSD, DST, DTS, аудио с высокой скоростью передачи данных, AC3 и другие сжатые потоки битов.У большинства приемников HDMI нет проблем с извлечением какого-либо стандарта звука, но дальнейшая обработка может. В зависимости от внутреннего устройства может быть предпочтительнее использовать простой стандарт, а не сложный, чтобы обеспечить легкое преобразование в аналоговый выход для динамиков. Спецификации HDMI гарантируют, что все устройства поддерживают LPCM не менее 32 кГц, 44,1 кГц и 48 кГц.
Таким образом, важно создать EDID, который соответствует как звуковым возможностям преобразователя HDMI2VGA, который извлекает звук, так и исходным возможностям дисплея VGA.Это можно сделать с помощью простого алгоритма, который извлекает содержимое EDID с дисплея VGA через линии DDC. Данные обратного чтения должны быть проанализированы и проверены, чтобы убедиться, что монитор не допускает более высоких частот, чем те, которые поддерживаются HDMI Rx или видео ЦАП (см.
Таблицу 4). Изображение EDID может быть расширено с помощью дополнительного блока CEA, в котором перечислены звуковые возможности, чтобы отразить, что преобразователь HDMI2VGA поддерживает звук только в своем стандарте линейной PCM. Таким образом, подготовленные данные EDID, содержащие все блоки, могут быть предоставлены источнику HDMI.Источник HDMI должен повторно считывать EDID от преобразователя после импульса линии обнаружения горячего подключения (часть кабеля HDMI).
Для управления всей схемой можно использовать простой микроконтроллер или ЦП, считывая VGA EDID и программируя HDMI Rx и аудио ЦАП / кодек. Управление видео ЦАП обычно не требуется, поскольку они не имеют портов управления, таких как I 2 C или SPI.
Таблица 4. Список модификаций, необходимых для преобразователя HDMI2VGA| Модификация | Причина |
| Изменить 0x14 [7] с 0 на 1 | Обозначает цифровой вход |
| Проверить стандартную информацию о синхронизации и при необходимости изменить (байты с 0x26 по 0x35) | Синхронизация превышает максимальное значение, поддерживаемое преобразователем, и HDMI Rx необходимо изменить на максимальное время или ниже |
| Проверить DTD (подробные дескрипторы времени) (байты от 0x36 до 0x47) | Синхронизация превышает максимум, поддерживаемый преобразователем, и HDMI Rx должен быть изменен на максимальную синхронизацию или ниже (например, до 640 × 480p) |
| Установить 0x7E на 1 | Один дополнительный блок должен быть добавлен в конце EDID |
| Изменить 0x7F | Контрольная сумма должна быть пересчитана с байтов 0 на 0x7E |
| Добавить дополнительный блок CEA-861 | |
| от 0x80 до 0xFF с описанием звука | Добавьте блок CEA-861, чтобы указать возможности аудиоконвертера. |
Рекомендации по защите содержимого
Поскольку типичный аналоговый VGA не обеспечивает защиту содержимого, автономные преобразователи не должны позволять дешифровать данные, защищенные содержимым, что позволило бы конечному пользователю получить доступ к необработанным цифровым данным.С другой стороны, если схема является неотъемлемой частью большего устройства, ее можно использовать до тех пор, пока она не позволяет пользователю получить доступ к незашифрованному видеопотоку.
Пример схемы
Пример платы VGA-to-HDMI может использовать высокопроизводительный 8-битный интерфейс дисплея AD9983A, который поддерживает синхронизацию до UXGA и входы RGB / YPbPr, а также высокопроизводительный передатчик HDMI 165 МГц ADV7513, который поддерживает 24 -битный TTL-вход, 3D-видео и переменные входные форматы. С помощью этих устройств можно быстро и удобно создать преобразователь VGA2HDMI.ADV7513 также имеет встроенный блок генерации DE, поэтому для генерации недостающего сигнала DE не требуется внешняя ПЛИС.
ADV7513 также имеет встроенный блок обработки EDID и может автоматически считывать информацию EDID из HDMI Rx или принудительно считывать обратно вручную.
Точно так же создание преобразователя HDMI2VGA не слишком сложно; высокоинтегрированный видеотракт может быть построен с помощью маломощного приемника HDMI ADV7611 с частотой 165 МГц и трехцилиндрового 8-битного видео ЦАП ADV7125 с полосой пропускания 330 МГц.Rx поставляется со встроенным внутренним EDID, схемой для обработки утверждения горячей замены, автоматическим CSC, который может выводить RGB 4: 4: 4, независимо от принятого цветового пространства, и блоком обработки компонентов, который позволяет регулировать яркость и контраст, а также перестройку сигнала синхронизации. Аудиокодек SSM2604 с низким энергопотреблением позволяет декодировать стерео поток I 2 S и выводить его с произвольной громкостью через ЦАП. Аудиокодек не требует внешнего кристалла, так как источник тактовой частоты можно взять из линии MCLK ADV7611, и для настройки требуется всего несколько операций записи.
Простой микроконтроллер, такой как прецизионный аналоговый микроконтроллер ADuC7020 со встроенным генератором, может управлять всей системой, включая обработку EDID, улучшение цвета и простой пользовательский интерфейс с кнопками, ползунками и ручками.
На рисунках 6 и 7 показаны примеры схем цифрового преобразователя видео (AD9983A) и HDMI Tx (ADV7513), необходимых для преобразователя VGA2HDMI. Схема MCU в комплект не входит.
Рисунок 6. Схема AD9983A. Рисунок 7. Схема ADV7513.Заключение
Компоненты аудио, видео и микроконтроллераAnalog Devices могут включать в себя высокоинтегрированные преобразователи HDMI2VGA или VGA2HDMI, которые могут получать питание с небольшим количеством энергии, обеспечиваемой разъемом USB.
Оба преобразователя показывают, что приложения, использующие технологию HDMI, легко применять с компонентами ADI. Сложность системы HDMI увеличивается для устройств, которые должны работать в конфигурации повторителя HDMI, поскольку для этого требуется обработка протокола HDCP вместе со всем деревом HDMI.
Ни один из преобразователей не использует конфигурацию повторителя HDMI.
Приложения, такие как видеоприемники (дисплеи), видеогенераторы (источники) и видеоконвертеры, требуют относительно небольшого программного стека и, следовательно, могут быть реализованы быстро и легко.Для получения дополнительных сведений и схем см. Веб-страницы ADI EngineerZone.
Мы приглашаем вас прокомментировать преобразование HDMI-to-VGA в сообществе Analog Dialogue на EngineerZone.
Рекомендации
Профиль DTV для высокоскоростных цифровых интерфейсов без сжатия (CEA-861-E).
СтандартыDisplay Monitor Timing (DMT), Coordinated Video Timings (CVT) и Enhanced Extended Display Identification Data (E-EDID) доступны в VESA.
Кабели HDMI VGA
Кабели HDMI VGAМагазин не будет работать корректно, если куки отключены.
Похоже, что в вашем браузере отключен JavaScript.
Для наилучшего взаимодействия с нашим сайтом обязательно включите Javascript в своем браузере.
- Добавить в список желаний VGA от мужчины к мужчине 10 футов, черный
- Товарный инвентарь
837 Howard Street, CA 94103
415-495-58882727 с.
Эль-Камино-Реал, Калифорния 94403
650-345-5888510 Lawrence Expressway, Suite 107, CA 94085
650-964-58883777 Stevens Creek Blvd.
, CA 95051
408-248-58885990 Mowry Ave., CA 94560
510-792-5888Заявление об ограничении ответственности: Точность инвентаризации не гарантируется.
Для вашего удобства мы можем сделать переводы между магазинами или по специальному заказу.
- Добавить в список желаний Разъем HDMI к женщине VGA с. Аудио 3,5 мм и кабель Micro USB в комплекте
- Товарный инвентарь
837 Howard Street, CA 94103
415-495-58882727 с.
Эль-Камино-Реал, Калифорния 94403
650-345-5888510 Lawrence Expressway, Suite 107, CA 94085
650-964-58883777 Stevens Creek Blvd.
, CA 95051
408-248-58885990 Mowry Ave., CA 94560
510-792-5888Заявление об ограничении ответственности: Точность инвентаризации не гарантируется.
Для вашего удобства мы можем сделать переводы между магазинами или по специальному заказу.
- Добавить в список желаний Переходник StarTech HD2VGAE2 HDMI в VGA 1920×1080
- Товарный инвентарь
837 Howard Street, CA 94103
415-495-58882727 с.
Эль-Камино-Реал, Калифорния 94403
650-345-5888510 Lawrence Expressway, Suite 107, CA 94085
650-964-58883777 Stevens Creek Blvd.
, CA 95051
408-248-58885990 Mowry Ave., CA 94560
510-792-5888Заявление об ограничении ответственности: Точность инвентаризации не гарантируется.
Для вашего удобства мы можем сделать переводы между магазинами или по специальному заказу.
- Добавить в список желаний # Y-5311 Переходник с мини-разъемом HDMI / HDMI на VGA (с набором микросхем) 17 см (7 дюймов)
- Товарный инвентарь
837 Howard Street, CA 94103
415-495-58882727 с.
Эль-Камино-Реал, Калифорния 94403
650-345-5888510 Lawrence Expressway, Suite 107, CA 94085
650-964-58883777 Stevens Creek Blvd.
, CA 95051
408-248-58885990 Mowry Ave., CA 94560
510-792-5888Заявление об ограничении ответственности: Точность инвентаризации не гарантируется.
Для вашего удобства мы можем сделать переводы между магазинами или по специальному заказу.
- Добавить в список желаний HDMI-штекер – VGA-гнездо 9-дюймовый черный кабель с аудио
- Товарный инвентарь
837 Howard Street, CA 94103
415-495-58882727 с.
Эль-Камино-Реал, Калифорния 94403
650-345-5888510 Lawrence Expressway, Suite 107, CA 94085
650-964-58883777 Stevens Creek Blvd.
, CA 95051
408-248-58885990 Mowry Ave., CA 94560
510-792-5888Заявление об ограничении ответственности: Точность инвентаризации не гарантируется.
Для вашего удобства мы можем сделать переводы между магазинами или по специальному заказу.
- Добавить в список желаний HDMI D M – VGA F с Micro USB F и аудио
- Товарный инвентарь
837 Howard Street, CA 94103
415-495-58882727 с.
Эль-Камино-Реал, Калифорния 94403
650-345-5888510 Lawrence Expressway, Suite 107, CA 94085
650-964-58883777 Stevens Creek Blvd.
, CA 95051
408-248-58885990 Mowry Ave., CA 94560
510-792-5888Заявление об ограничении ответственности: Точность инвентаризации не гарантируется.
Для вашего удобства мы можем сделать переводы между магазинами или по специальному заказу.
- Добавить в список желаний Адаптер HDMI A M – VGA F Черный
- Товарный инвентарь
837 Howard Street, CA 94103
415-495-58882727 с.
Эль-Камино-Реал, Калифорния 94403
650-345-5888510 Lawrence Expressway, Suite 107, CA 94085
650-964-58883777 Stevens Creek Blvd.
, CA 95051
408-248-58885990 Mowry Ave., CA 94560
510-792-5888Заявление об ограничении ответственности: Точность инвентаризации не гарантируется.
Для вашего удобства мы можем сделать переводы между магазинами или по специальному заказу.
- Добавить в список желаний Преобразователь 8-дюймового мини-разъема HDMI в разъем VGA с USB-кабелями питания 3 фута
- Товарный инвентарь
837 Howard Street, CA 94103
415-495-58882727 с.
Эль-Камино-Реал, Калифорния 94403
650-345-5888510 Lawrence Expressway, Suite 107, CA 94085
650-964-58883777 Stevens Creek Blvd.
, CA 95051
408-248-58885990 Mowry Ave., CA 94560
510-792-5888Заявление об ограничении ответственности: Точность инвентаризации не гарантируется.
Для вашего удобства мы можем сделать переводы между магазинами или по специальному заказу.
Эль-Камино-Реал, Калифорния 94403
, CA 95051
Для вашего удобства мы можем сделать переводы между магазинами или по специальному заказу.
Аудио 3,5 мм и кабель Micro USB в комплекте
Эль-Камино-Реал, Калифорния 94403
, CA 95051
Для вашего удобства мы можем сделать переводы между магазинами или по специальному заказу.
Эль-Камино-Реал, Калифорния 94403
, CA 95051
Для вашего удобства мы можем сделать переводы между магазинами или по специальному заказу.
Эль-Камино-Реал, Калифорния 94403
, CA 95051
Для вашего удобства мы можем сделать переводы между магазинами или по специальному заказу.
Эль-Камино-Реал, Калифорния 94403
, CA 95051
Для вашего удобства мы можем сделать переводы между магазинами или по специальному заказу.
Эль-Камино-Реал, Калифорния 94403
, CA 95051
Для вашего удобства мы можем сделать переводы между магазинами или по специальному заказу.
Эль-Камино-Реал, Калифорния 94403
, CA 95051
Для вашего удобства мы можем сделать переводы между магазинами или по специальному заказу.
Эль-Камино-Реал, Калифорния 94403
, CA 95051
Для вашего удобства мы можем сделать переводы между магазинами или по специальному заказу.Адаптер VGA – HDMI с поддержкой звука
Преобразует аналоговые аудио / видеосигналы ПК в цифровые HDMI.
Manhattan VGA and USB to HDMI Converter преобразует аналоговые аудио / видеосигналы ПК в формат HDMI для совместимых проекторов, плоских HD-дисплеев, телевизоров и т.
Д. Усовершенствованная встроенная схема позволяет легко воспроизводить мультимедийные данные с ПК на дисплеях высокой четкости или телевизорах и поддерживать одновременный прием A / V на исходном ПК.Высокая пропускная способность поддерживает разрешение видео до 1920 x 1080 и 1080p при 60 Гц, что прекрасно подходит для обучения, розничной торговли и выставок. Быстрая установка Plug and Play и совместимость с Windows и Mac означают, что конвертер Manhattan VGA и USB в HDMI упрощает доставку цифрового контента, хранящегося на любом настольном компьютере и ноутбуке.
- Простое преобразование аналогового видео VGA и аудио USB в цифровой сигнал HDMI
- Идеально подходит для подключения Mac, ПК и ноутбуков к мониторам высокой четкости, телевизорам высокой четкости, проекторам и т. Д.
- Поддерживает разрешение видео VGA и HDMI до 1920×1080, 1080p при 60 Гц, глубину цвета 24 бита и полосу пропускания видеоусилителя до 1.65 Гбит / с / 165 МГц
- Обеспечивает высококачественное цифровое аудио USB; питание от одного подключения
- Компактный и портативный дизайн легко помещается в сумку для ноутбука для презентаций за пределами офиса, деловых путешественников и т. Д.
- Отлично работает в сочетании с высокоскоростным кабелем HDMI Manhattan с Ethernet (323215)
- Подключи и работай; Совместимость с Windows и Mac; простая установка
- Трехлетняя гарантия
Д.Предупреждение
Этот продукт может подвергнуть вас воздействию химических веществ, включая кадмий, который, как известно в штате Калифорния, вызывает рак и врожденные дефекты или другой вред репродуктивной системе.Для получения дополнительной информации посетите www.P65Warnings.ca.gov.Дополнительные артикулы
- Amazon ASIN: B01NCU2408
- EAN: 0766623152426
- UPC: 766623152426
Физические характеристики
- Вес: 0,07 кг
- Размеры: 68 (Д) x 89 (Ш) x 29 (В) [мм]
- Упаковка: блистер
Адаптер VGA-HDMI (мужчина-женщина) – QGeeM
Характеристики:
- Портативный адаптер / преобразователь VGA-HDMI: легко подключите старый стильный компьютер / ноутбук с выходом VGA к телевизору, монитору или проектору с входом HDMI для потоковой передачи видео, игр или обмена контентом.
- Поддерживает видео и аудио синхронно: поддерживает разрешение видео Full HD до 1080p (1920 x 1080/60 Гц), поддерживает 24 бита; Передача стереозвука через штекерный мини-разъем AUX 3,5 мм.
- Plug and Play: USB-разъем ДОЛЖЕН быть подключен для питания встроенного активного набора микросхем VGA-HDMI. Совместимость с Windows 7/8/10, ОС Linux.
- Дополнительный бонус: аудиокабель с мини-разъемом 3,5 мм и кабель Micro USB. Кабель USB должен быть подключен к USB-порту компьютера на 5 В, 2 А или адаптеру питания на 5 В, 1 А.Аудиовыход: аудиовыход AUX 3,5 мм.
- * ТОЛЬКО ОТ мониторов VGA-TO-HDMI: Преобразование выполняется только из VGA в HDMI. НЕЛЬЗЯ использовать в качестве переходного кабеля HDMI-VGA.
Подробности: Как использовать адаптер VGA-HDMI:
1. Вставьте VGA в свои устройства (ноутбук, настольный компьютер, DVD или другие).
2. Вставьте USB в соответствующий разъем на вашем устройстве, чтобы получить дополнительное питание.
3. вставьте 3.5 мм AUX в аудиовыход на устройстве-источнике (ноутбук, настольный компьютер, DVD или другое)
4. Вставьте кабель HDMI (не входит в комплект) к гнезду HDMI, а затем подключите кабель HDMI к дисплею или проектору / телевизору / экраны дисплея с интерфейсом HDMI.
5. Воспроизведите видео, PPT и документацию, изображения будут отображаться на экране другого устройства отображения.
* Если ваш телевизор имеет несколько источников входного сигнала, таких как HDMI 1 / HDMI 2, / HDMI 3 или DVI / DP / HDMI и другие, выберите нужный входной интерфейс HDMI.
ДЛЯ ПРИМЕРА:
Если вы хотите подключить кабель HDMI к интерфейсу HDMI 2 на телевизоре, выберите вход HDMI 2 на телевизоре с помощью пульта дистанционного управления.
Размеры упаковки: 4,2 x 4,2 x 0,7 дюйма
ДОСТАВКА
- Бесплатная доставка наземным транспортом в течение 1-3 рабочих дней
- Получение в магазине доступно в течение 1-3 рабочих дней
- Также доступны варианты доставки на следующий день и экспресс-доставки
- Покупки доставляются в оранжевой коробке, перевязанной лентой Bolduc, за исключением некоторых товаров
- Подробную информацию о способах доставки, стоимости и сроках доставки см. В разделе часто задаваемых вопросов по доставке.
В разделе часто задаваемых вопросов по доставке.ВОЗВРАТ И ОБМЕН
- Легко и бесплатно, в течение 90 дней
- См. Условия и процедуру в наших ответах на вопросы по возврату
HDMI и VGA – разница и сравнение
VGA vs.Возможности HDMI
Кабели VGA были разработаны для передачи только видеосигналов от устройства к дисплею. На момент их первого выпуска (1987 г.) аналоговые сигналы были нормой. Когда цифровые сигналы стали более распространенными, кабели VGA были дополнены преобразователями, чтобы обеспечить аналого-цифровое преобразование. Однако в более новых устройствах отображения также использовались цифровые сигналы, поэтому процесс превратился в двухэтапное преобразование из цифрового в аналоговый и обратно в цифровой с одновременным ухудшением качества сигнала.Аналоговый сигнал будет терять некоторую информацию при преобразовании в цифровой, и больше информации теряется при преобразовании обратно в цифровой.
Кроме того, аналоговые сигналы несут меньше информации, чем цифровые, поэтому исходное изображение в таком сценарии начинается как менее «резкое», чем то, что может быть достигнуто в цифровом формате.
Стандарт HDMI позволяет передавать как цифровые видео-, так и аудиосигналы через один и тот же интерфейс (порт) и кабель, способный одновременно передавать видео высокой четкости (HD) с разрешением 1920 x 1200 пикселей и 8 аудиоканалов.Поскольку он поддерживает цифровую защиту от копирования всех сигналов, кабели HDMI включены для таких устройств, как Apple TV, проигрыватели Blu-Ray и игровые консоли, а также для других подобных электронных продуктов.
Качество сигнала
Кабели VGA подвержены перекрестным помехам (помехам сигнала от других кабелей) и длинам; на расстоянии более 4 футов аналоговый видеосигнал имеет тенденцию к прерыванию.
Кабели HDMI менее чувствительны к перекрестным помехам, но могут испытывать помехи от электромагнитных полей.Чтобы избежать этой проблемы в тесноте с несколькими кабелями, лучшие кабели HDMI имеют толстую изоляцию. Тем не менее, большинство стандартных кабелей HDMI обеспечивают отличное соединение и высокую производительность без необходимости использования кабелей премиум-класса по премиальной цене.
Входная задержка
Задержка ввода может относиться к одному из двух факторов: задержка между устройством отображения, например, телевизором или монитором, получением сигнала и его отображением, или задержка между нажатием кнопки в видеоигре и наблюдением за тем, как игра выполняет соответствующий действие.
Соединения VGA обычно имеют меньшую задержку ввода, чем соединения HDMI, поскольку они не применяют постобработку на входе. Постобработка похожа на фильтр Photoshop в том, что он применяет такие эффекты, как глубина резкости, размытие движения и коррекция цвета.
Отключение постобработки немного снижает качество изображения, но уменьшает задержку ввода. На некоторых телевизорах есть опция «Игровой режим», которая также отключает постобработку.
Еще одним фактором задержки ввода является использование адаптеров.Технически каждое дополнительное устройство вносит некоторую задержку из-за дополнительного расстояния, на которое должны пройти электроны, но это незначительно. Использование неофициальных адаптеров низкого качества также может значительно увеличить задержку ввода.
Совместимость
КабелиVGA несовместимы с портами HDMI, за исключением использования преобразователей. Даже с преобразователями качество видеосигнала значительно ухудшается при использовании кабелей VGA, поэтому они обычно служат временной мерой. Аудио требует отдельного кабеля.
Если с портом VGA используются кабели HDMI, для подключения видеодисплея и передачи аудиосигнала на отдельный порт необходимы преобразователь и отдельный кабель.
Типы разъемов HDMI
Разъемы HDMIбывают 5 различных типов:
| Разъем | Версия HDMI | Штифты | Использование | Совместим с |
|---|---|---|---|---|
| Тип А | 1,0 | 19 | Все стандарты высокой четкости, все модели телевизоров и экранов компьютеров | Одноканальный DVI-D |
| Тип B | 1. 0 | 29 | Дисплеи с очень высоким разрешением, например, используемые для 3D-анимации и игровых компьютеров, стандарт WQUXGA | Двухканальный DVI-D |
| Тип C (мини-разъем) | 1,3 | 19 | Портативные устройства, от смартфонов до планшетов и игровых консолей | Разъем типа A с использованием кабеля типа A-to-Type C |
| Тип D (микроразъем) | 1,4 | 19 | Используется только в самых маленьких устройствах, включая некоторые портативные игровые консоли | – |
| Тип E | 1.4 | 19 | Автомобильные электрические системы и системы сбора данных | Релейный разъем для подключения к стандартным кабелям |
Типы разъемов VGA
Есть только один вид разъема VGA. Часто окрашенный в синий цвет, он имеет как мужскую форму с 15 отверстиями, так и форму женщин с 15 отверстиями.
Штыри / отверстия проходят через три ряда, причем каждый штифт / отверстие выполняет разные функции, такие как предоставление информации о цвете красный / зеленый / синий (RGB), питание, вертикальная или горизонтальная синхронизация и электрическое заземление.
Разрешение VGA
Существуют некоторые варианты VGA, относящиеся к определенным разрешениям экрана. Ниже представлена таблица наиболее распространенных из них:
| Название и код | Описание | разрешение |
|---|---|---|
| Видеомассив (VGA) | Впервые выпущенный в 1987 году с компьютерами IBM PS / 2, разрешение также называют «стандартным разрешением» по сравнению с HD («высокое разрешение») и Full HD. | 640 × 480 |
| Супервидеографический массив (SVGA) | Также известный как Ultra Video Graphics Array (UVGA или Ultra VGA), он был выпущен IBM как расширение VGA в 1987 году. В дополнение к этому, он также определен Ассоциацией стандартов видеоэлектроники. | 800 × 600 |
| Расширенный графический массив (XGA) | Обнаруженный почти на 80% ноутбуков, XGA был представлен IBM в 1990 году.XGA отличался ускоренной обработкой 2D-чертежей, а также 24-битным цифро-аналоговым преобразователем (ЦАП). Обратите внимание, что расширенный графический массив (XGA) – это не то же самое, что расширенный видеографический массив (EVGA). | 1024 × 768 |
| Супер расширенный графический массив (SXGA) | Преемник XGA. Он имеет соотношение сторон 5: 4 вместо более распространенного 4: 3 и был популярен в камерах мобильных телефонов, прежде чем был вытеснен UXGA примерно в 2007 году. | 1280 × 1024 |
| Ультрарасширенный графический массив (UXGA) | UXGA раньше было наиболее распространенным разрешением для 15-дюймовых полноэкранных мониторов, таких как ЖК-дисплеи ноутбуков; однако с тех пор использование сместилось на 20 дюймов и 21. Настольные мониторы с диагональю 3 дюйма и вдали от ноутбуков. | 1600 × 1200 |
| Широкий расширенный графический массив (WXGA) | Получено путем расширения разрешения XGA до широкоформатного формата изображения. Разрешение обычно наблюдается в недорогих ЖК-телевизорах и компьютерных мониторах. | Высоко изменяемый, диапазон x пикселей от 1152 до 1366, а диапазон y пикселей от 768 до 800. |
Приложения
Основным преимуществом подключения VGA в настоящее время является то, что старые технологии, такие как проекторы, почти всегда совместимы с ними; однако VGA сейчас в основном превосходит и уступает по производительности более новым соединениям, если не считать специфических особенностей, таких как задержка ввода.
HDMI-соединения используются большинством компьютерных геймеров из-за их более быстрого времени отклика (скорость, с которой изображение на экране обновляется или смещается; чем больше время отклика, тем больше видно размытость движения), присутствия в большинстве современных мониторов, низкого -дорогие кабели, а также их способность передавать как аудио, так и видео.
Однако HDMI 1.4 ограничен разрешением 4K при 30 кадрах в секунду, и хотя HDMI 2.0 поддерживает 4K до 60 кадров в секунду, более поздняя версия не очень распространена; кроме того, как указывалось ранее, без «игрового режима» соединения HDMI имеют более высокую задержку ввода.
Еще одно применение подключений HDMI – на компьютерах Mac. В то время как только модели Mac Mini, выпущенные после 2010 г., модели MacBook Pro после 2012 г. и модели Mac Pro конца 2013 г. имеют порты HDMI для подключения к телевизорам высокой четкости и другим дисплеям, другие модели по-прежнему могут использовать порт mini DisplayPort для HDMI. адаптер для подключения через порт HDMI.
Цена
Кабели VGA, вышедшие из обихода, часто недороги и их легко найти в Интернете. Преобразователи могут стоить значительно дороже, чем кабели, поскольку они более специализированные.
HDMI-кабели дороже, чем предыдущие стандартные кабели DVI, что отражает тот факт, что HDMI обеспечивает аудиовизуальную подачу по одному кабелю и более высокое качество. Цены на качественный кабель HDMI варьируются в зависимости от производителя и длины и могут варьироваться от примерно 6 долларов за 6-футовый кабель до примерно 10-20 долларов за высококачественный 9-футовый кабель. Проверьте Amazon.com, чтобы узнать текущие цены и скидки.
Список литературы
Преобразование аналоговых видеосигналов VGA в цифровые телевизионные сигналы HDMI
Я помню, как в детстве играл с электронными устройствами.Конечно, тогда нам было не с чем поиграть, но я всегда был очарован электронными гаджетами. Я разбирал вещи и снова собирал их вместе. Я соединял разные вещи вместе, чтобы посмотреть, что из этого получится; часто в ущерб тому, что я связывал вместе. Думаю, именно так я стал инженером.
Мой сын пошел по моим стопам, по крайней мере, в том, что касается любопытства. Он не стал инженером, но, похоже, он направлялся в этом направлении.Каждый раз, когда что-нибудь ломалось в доме, он хотел разобрать это и посмотреть, что внутри. У него была целая коробка компонентов; печатные платы, кабели, двигатели, кнопки и фонари он извлек из разных вещей. Он связал их вместе, чтобы посмотреть, что произойдет. Конечно, обычно происходила вспышка и искра, за которыми следовало слабое запаха дыма.
Почему-то у всех нас, кажется, есть одна и та же идея, что мы можем просто соединить вещи воедино и ожидать, что они сработают.Некоторые из нас понимают, что это не так просто, но другие продолжают попытки. Если вы мне не верите, просто поищите когда-нибудь переходники в e-Bay. Вы можете найти переходные кабели для подключения практически любых двух существующих устройств. Это не обязательно означает, что они будут работать; но кто-то их будет продавать.
Эти переходные кабели не работают из-за того, что информация, передаваемая по кабелям, часто бывает разной. Я имею в виду, что информация, которую использует одно устройство, и информация, которую использует другое устройство, не совпадают.
Разъем VGA | Разъем HDMI типа A |
В качестве примера возьмем VGA (массив видеографики) и HDMI (мультимедийный интерфейс высокой четкости). Поскольку оба они предназначены для видео, кажется логичным, что их можно будет соединить вместе, просто сделав кабель с правильными разъемами на обоих концах.Однако нет ничего более далекого от истины. VGA и HDMI – это совершенно разные системы, которые даже не говорят на одном языке, хотя обе они говорят о видео.
VGA был создан как видеостандарт для компьютерных мониторов в 1987 году. По сегодняшним меркам это просто древняя технология. С другой стороны, HDMI был создан в 2002 году, что сделало его наиболее актуальным вариантом видеоподключения.
Итак, в чем разница между VGA и HDMI?
На самом деле, между VGA и HDMI очень много различий.Первое и, вероятно, наиболее важное, это то, что VGA использует аналоговый сигнал, а HDMI – цифровой. Из-за этого передача сигнала VGA непосредственно в разъем HDMI на мониторе может фактически повредить его, поскольку аналоговые сигналы имеют более высокий уровень напряжения.
Аналоговый видеосигнал | Цифровой видеосигнал |
Второе различие между VGA и HDMI заключается в том, что VGA – это просто видео, тогда как HDMI содержит каналы как для видео, так и для стереозвука.Итак, когда вы соединяете их вместе, вам необходимо передать аудиосигнал с устройства, имеющего разъем VGA, через отдельный кабель и подключить его к разъему HDMI.
Еще одно отличие состоит в том, что провода в разъеме VGA и провода в разъеме HDMI не совпадают. Вы не можете просто подключить провод от контакта №1 одного к контакту №1 другого и ожидать, что он будет работать, что и делают эти переходные кабели. Фактически, вы не можете подключить провод от контакта №1 разъема VGA к любому из контактов разъема HDMI, потому что это разные сигналы.
Конечно, другая большая разница между ними – это собственное разрешение между VGA и HDMI. Когда мы используем термин «собственное разрешение», мы говорим о фактическом количестве строк и столбцов пикселей (цветных точек), которые появляются на экране. Многие типы видеооборудования, от компьютерных карт до мониторов и видеопроекторов, могут принимать сигналы с более высоким или более низким разрешением, но они всегда будут представлены в этом собственном разрешении.
Первоначально VGA создавался с четырьмя различными графическими режимами:
640 x 480 пикселей в 16 цветах
640 x 350 пикселей в 16 цветах
320 x 200 пикселей, 16 цветов
320 x 200 пикселей, 256 цветов
Может показаться, что это немного, но предшественником VGA был CGA, который имел всего 320 x 200 пикселей.Так что увеличение разрешения до 640 x 480 было большим улучшением. С тех пор было разработано много новых форм VGA, включая:
SVGA (super VGA), разрешение 800 x 600 пикселей
XGA (расширенный графический массив) 1024 x 768 пикселей
WXGA (широкий расширенный графический массив), который обычно составляет 1280 x 768 или 1280 x 800 пикселей, что позволяет использовать широкоэкранные мониторы для фильмов
Все эти различные форматы (а их намного больше) по-прежнему считаются частью семейства VGA.Все они используют один и тот же D-сверхминиатюрный разъем, и любое передающее устройство с этим разъемом VGA может быть подключено к любому устройству отображения, которое имеет D-сверхминиатюрный разъем VGA.
HDMI, который был разработан преимущественно для использования с HDTV, поставляется в двух основных вариантах:
720p, который имеет 720 горизонтальных линий пикселей, что делает фактическое разрешение 1280 x 720
1080p, который имеет 1080 горизонтальных линий пикселей, что делает фактическое разрешение 1920 x 1080
Как видите, WXGA и некоторые из более новых, более крупных форматов VGA имеют такое же разрешение, как и HDMI, но они не распространены.Большинство выходов VGA сегодня имеют формат SVGA или XGA с более низким разрешением.
Когда монитор не может отобразить столько строк пикселей, сколько ему представляется, он либо обрезает края изображения, либо, чаще, вырезает некоторые строки и столбцы пикселей, позволяя представить изображение. способом, который кажется правильным. Если монитор имеет возможность отображать больше строк пикселей, чем то, что ему представляется, он дублирует строки и столбцы пикселей, увеличивая изображение.
Этот процесс изменения количества строк разрешения входного сигнала называется «масштабированием». Слово масштабирование по сути означает сделать его таким же, как при изменении размера. Поскольку HDTV имеет большее количество строк разрешения, чем типичный сигнал VGA, необходимо масштабировать сигнал одновременно с его преобразованием из аналогового в цифровой.
Итак, как нам перейти от VGA к HDMI?
Понятно, что для преобразования сигнала VGA в сигнал HDMI должно произойти одновременно несколько вещей; вещи, которые требуют большего, чем соединение двух вместе.Для этого необходимо пропустить сигнал VGA через преобразователь, который будет принимать аналоговый видеосигнал VGA и стереофонические аудиосигналы и преобразовывать их в цифровые сигналы, которые затем могут быть отправлены через кабель HDMI для подключения к монитору. с разъемом HDMI.
Эти преобразователи «считывают» аналоговые сигналы, посылаемые в них с вашего компьютера или другого устройства, а затем создают цифровые сигналы, которые могут быть поняты вашим монитором HDMI. Этот процесс происходит плавно, без каких-либо других действий с вашей стороны, кроме подключения устройства.
В то же время, когда эти устройства преобразуют сигнал из аналогового в цифровой и из одного формата в другой, они масштабируют изображение, чтобы оно соответствовало размеру и формату монитора. Это также может включать необходимое масштабирование для соответствия разрешениям широкоэкранного монитора.
Вы должны быть осторожны при выборе одного из этих преобразователей, чтобы убедиться, что устройство имеет фактические входные разъемы, которые вам нужны. Некоторые преобразователи VGA в HDMI имеют так называемый композитный видеовход (круглый желтый разъем «RCA»), другие – компонентный видеовход (три разъема «RCA» разного цвета), в любом случае они пытаются преобразовать в цифровой выход HDMI.Хотя эти типы входов технически не являются «VGA», их часто называют преобразователями VGA в HDMI.
КонвертерыVGA в HDMI могут сильно различаться, основные отличия:
Тип или типы разрешенных входных разъемов (VGA, композитное видео, компонентное видео или S-video)
Принято родное разрешение
Соотношение сторон, с которым может работать конвертер (стандартный 4: 3 и широкоэкранный 16: 9)
Независимо от того, включает ли преобразователь также переключатель, позволяющий использовать несколько входов (наличие нескольких подключений автоматически не означает, что он может переключаться между ними)
Имеет ли он также выходной разъем DVI (DVI имеет те же характеристики сигнала, что и видео часть HDMI, без звука, в другом корпусе разъема)
Выходное разрешение, 480i, 720p и / или 1080p
Источник питания
Имеет ли адаптер возможность подключения оптического цифрового звука TOSLINK
Являются ли настройки преобразователя полностью автоматическими, ручными или автоматическими с возможностью ручного управления
Рич Мерфи
В чем разница между DVI, HDMI и VGA?
DVI.HDMI. VGA. Эти сокращения могут не звучать как имена, известные всем, но есть вероятность, что вы встретите их в большинстве домов. Эти люди, известные как «кабельные соединители», отвечают за передачу цифрового видеоконтента, и все работают по-разному.DVI означает цифровой визуальный интерфейс, HDMI означает мультимедийный интерфейс высокой четкости, а VGA означает массив видеографики. На заре компьютеров мониторы изначально были монохромными или двухцветными. За прошедшие годы технологии позволили создавать все более совершенные способы передачи визуальных изображений на монитор вашего компьютера.Вот здесь и вступают в игру кабельные разъемы.
Кабельные соединители Самое старое VGA (аналоговое) оборудование было разработано в 1987 году и производилось с 1987 года по сегодняшний день, за ним последовал DVI (аналоговый), который был разработан в 1999 году и производился с 1999 года по настоящее время. HDMI (цифровой) был разработан в декабре 2002 года и производится с 2003 года по настоящее время.
Количество контактов для каждого разъема разное. VGA имеет 15 контактов, HDMI – 19 контактов, а DVI – 29 контактов. Если вы догадались, что новейшие разъемы обеспечивают наилучшее качество изображения и максимальную скорость, вы были правы! Давайте посмотрим, почему.
Взгляд на кабельные соединители
VGA был впервые разработан IBM в 1987 году. Стандарт VGA изначально допускал разрешение дисплея 640 x 480 пикселей, но с момента его появления в него было внесено множество изменений. Наиболее распространенным является Super VGA (SVGA), который позволяет использовать разрешения больше 640 x 480, например 800 x 600 или 1024 x 768. VGA позволяет отображать 256 цветов на компьютерных мониторах, использует цвета RGB (красный, зеленый и синий). ) и всегда имеет форму трапеции. VGA является сегодня основным стандартом цветового разрешения компьютерных мониторов и представляет собой наименьший общий знаменатель для совместимости.(Примечание: HDMI не передает аудиосигналы на адаптеры VGA. Вам потребуются отдельные аудиокабели.)
DVI был разработан Рабочей группой по цифровым дисплеям в 1999 году в попытке заменить современную технологию VGA. Это оборудование позволяло компьютерным мониторам отображать палитру в истинных цветах. (Примечание: HDMI не передает аудиосигналы на адаптеры DVI. Вам потребуются отдельные аудиокабели.)
HDMI был разработан в декабре 2002 года следующими компаниями: Hitachi, Matsushita Electric Industrial (Panasonic / National / Quasar), Philips, Silicon Image, Sony, Thomson, RCA и Toshiba.Благодаря возможностям высокой четкости, HDMI полностью исключает предыдущие технологии. Функциональность HDMI позволяет передавать аудио / видео высокой четкости вместе с 8-канальной передачей звука.
Несмотря на то, что VGA является предшественником более нового и прогрессивного оборудования, он по-прежнему играет важную роль в современных технологиях. 99 процентов всех настольных мониторов все еще имеют порт VGA, а полные 30 процентов имеют только разъем VGA! Более того, более 70 процентов плоских телевизоров имеют разъемы VGA, а проекторы в основном предназначены для VGA.
