Arduino UNO R3: схема, распиновка портов

Arduino UNO R3 – флагманская плата для разработки проектов на базе микроконтроллера ATmega328. Arduino UNO самая популярная платформа для начинающих изобретателей.

Arduino/Genuino UNO — это флагманская плата для разработки собственных проектов, построения простых систем автоматики и робототехники на базе микроконтроллера ATmega328 с бесплатным программным обеспечением и открытой архитектурой. Arduino UNO R3 является сегодня самой популярной платформой для начинающих изобретателей, любителей мастерить своими руками, студентов и школьников.

Arduino UNO: распиновка платы

Что такое Arduino UNO Ch440 мы уже рассказывали, поэтому перейдем сразу к характеристикам и описанию платы Ардуино УНО. Распиновка и принципиальная схема платформы представлена на фото далее. Как мы уже говорили, вся линейка плат имеет полностью открытую архитектуру системы, что позволяет любому стороннему производителю копировать и модернизировать платы Arduino Genuino UNO.

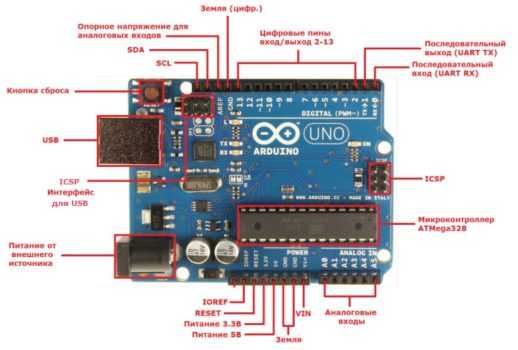

Arduino UNO распиновка платы на русском, ICSP

UNO является лучшим вариантом для знакомства с микроконтроллерами. Плата имеет удобный размер и все необходимое для начала работы: 14 цифровых входов/выходов (6 портов могут работать в режиме ШИМ), 6 аналоговых входов для датчиков, разъем USB для программирования и разъем питания Arduino UNO от блока питания или кроны. Но главное — это огромное множество уроков и инструкций в Интернете.

Характеристики платы Arduino UNO

  • Микроконтроллер: ATmega328
  • Тактовая частота: 16 МГц
  • Напряжение логических уровней: 5 В
  • Входное напряжение питания: 7–12 В
  • Портов ввода-вывода общего назначения: 20
  • Максимальный ток с порта ввода-вывода: 40 мА
  • Максимальный выходной ток порта 3.3 В: 50 мА
  • Максимальный выходной ток порта 5 В: 800 мА
  • Портов с поддержкой ШИМ: 6
  • Портов, подключённых к АЦП: 6
  • Разрядность АЦП: 10 бит
  • Flash-память: 32 КБ
  • EEPROM-память: 1 КБ
  • Оперативная память: 2 КБ
  • Габариты: 69×53 мм

Arduino UNO: схема электрическая

Arduino UNO R3 схема принципиальная электрическая

Arduino UNO: порты ввода вывода, питание

Рабочее напряжение — 5 В при подключении через USB с любых устройств (компьютер, ноутбук, зарядка от смартфона и т.д.). При одновременном подключении внешнего адаптера (аккумулятора, кроны, блока питания), питание автоматически переключается, но плату можно по-прежнему программировать через компьютер. Рекомендуемое питание Arduino Uno от батареек или аккумулятора от 7 до 12 В.

Arduino Uno питание от блока питания 12 вольт

Arduino UNO: питание от внешнего источника

5V     – на пин Ардуино подает 5В, его можно использовать для питания устройств
3.3V – на пин подается напряжение 3.3В от внутреннего стабилизатора
GND – вывод земли
VIN  – пин для подачи внешнего напряжения

IREF – пин для информирования о рабочем напряжении платы

Можно питание на микроконтроллер подать через порт VIN с помощью проводов. «Плюс» от внешнего источника подается на порт VIN, а «Минус» на GND (заземление). Подача внешнего напряжения 5 Вольт на пин 5V не допустимо, так как питание Genuino Arduino Uno обходит стороной стабилизатор, что может привести к поломке. Все цифровые порты на плате выдают стабилизированное напряжение в 5 Вольт.

Arduino UNO: прошивка, память

Arduino UNO программирование для начинающих

Программирование платы происходит в бесплатной среде Arduino IDE, которую можно скачать на официальном сайте www.arduino.cc. Для подключения устройств и модулей используются коннекторы («папа-папа» и «папа-мама»), которые подключаются к портам Ардуино. Чтобы начать работать с платформой, перейдите в раздел Arduino uno r3 «Уроки для начинающих«, где представлены подробные инструкции с примерами.

Плата поддерживает три типа памяти:

Flash – память объемом 32 кБ, используется для хранения программы. Когда контроллер прошивается скетчем через USB, он записывается именно во Flash – память. Чтобы очистить память Arduino UNO следует загрузить пустой скетч.

SRAM память — это оперативная память Ардуино объемом 2 кБ. Здесь хранятся переменные и объекты, создаваемые в скетче. SRAM память энерго-зависимая, при отключении источника питания от платы, все данные удалятся.

EEPROM — это энергонезависимая память объемом 1кБ. Сюда можно записывать данные, которые при выключении питания не исчезнут. Минус EEPROM в ограничении циклов перезаписи — 100 000 раз по утверждениям производителя.

Описание Ардуино УНО на русском

Рекомендуем вам ознакомиться с другими платами из линейки Arduino-Genuino, например, аналог самой популярной платы UNO — RobotDyn UNO R3 от китайского производителя. Плата по своим характеристикам ничем не уступает официальному производителю, но при этом имеет более демократичную цену и ряд преимуществ. Таких как, более удобный USB-разъем и большее количество аналоговых входов.

xn--18-6kcdusowgbt1a4b.xn--p1ai

● Уроки и проекты Arduino

Что такое Arduino?

Платформа Ардуино пользуется огромной популярностью во всем мире благодаря удобству и простоте языка программирования, а также открытой архитектуре и программному коду. Плата Arduino состоит из микроконтроллера Atmel AVR и элементов обвязки для программирования и интеграции с другими схемами.  Подробнее …

Первое включение. Установка Arduino IDE

Разработка собственных приложений на базе плат, совместимых с архитектурой Arduino, осуществляется в официальной бесплатной среде программирования Arduino IDE. Среда предназначена для написания, компиляции и загрузки собственных программ в память микроконтроллера.  Подробнее …

Умный дом и интернет вещей. Элементы, решения, системы управления, проекты

Самый главный компонент любой “умной” системы – его контроллер. Контроллер предназначен для получения информации и управления “умным” домом. В нашем наборе два контроллера! Это плата Arduino MEGA и модуль NodeMCU v3 Lua WI-FI ESP8266 Ch440. Вы можете выбрать любой из них. Подробнее …


Arduino проект 34: Организация подключения к сети Интернет с помощью модуля Ai-Thinker A6

В предыдущих главе мы рассмотрели мы сделали большие шаги построения “умного дома” –  оснастили его датчиками и исполнительными устройствами и создали и обеспечили определенную степень автоматизации для создания комфорта и безопасности. Теперь пришло время сделать наш “умный дом” устройством IoT (Интернета вещей), чтобы получить доступ к нему для мониторинга и управления из любой точки мира по сети интернет. Организуем доступ контроллеров нашего дома к сети интернет. Подробнее …



Arduino проект 33:  Модуль GPS. Принцип работы, подключение, примеры

В этом эксперименте рассмотрим работу модуля GPS-приемника, позволяющего определять наше местоположение с помощью глобальной системы GPS, и подключение данного приемника к плате Arduino. GPS (Global Positioning System) – это система, позволяющая с точностью не хуже 100 м определить местоположение объекта.  Подробнее …

Arduino проект 32: Беспроводная связь. Модуль GSM/GPRS SIM900

В этом эксперименте рассмотрим работу модуля GSM/GPRS Shield – платы расширения, позволяющей Arduino работать в сетях сотовой связи по технологиям GSM/GPRS для приёма и передачи данных, SMS и голосовой связи. GSM/GPRS Shield на базе модуля SIMCom SIM900 выпускают несколько производителей, и платы имеют незначительные отличия. Также на некоторых платах расположены: слот для SIM-карты, стандартные 3,5 мм джек для аудиовхода и выхода и разъём для внешней антенны. На плате GSM/GPRS shild имеется несколько перемычек, позволяющих выбрать тип serial-соединения.  Подробнее …

Arduino проект 31: Беспроводная связь. Модуль Bluetooth HC-05

В этом эксперименте рассмотрим работу модуля Bluetooth HC-05, позволяющего плате Arduino установить беспроводную связь и обмениваться данными с другими устройствами по протоколу Bluetooth. Bluetooth позволяет объединять в локальные сети любую технику: от мобильного телефона и компьютера до холодильника. При этом одним из немаловажных параметров новой технологии являются низкая стоимость устройства связи (в пределах 20 долларов), его небольшие размеры.  Подробнее …


Arduino проект 30:  Беспроводная связь. Модуль Wi-Fi ESP8266

В этом эксперименте мы познакомимся с модулем ESP8266, с помощью которого можно подключить плату Arduini к сетям Wi-Fi, и напишем скетч для передачи данных датчика температуры на веб-сервис Народный мониторинг. Платы на ESP8266 – это не просто модули для связи по Wi-Fi. Чип, по сути, является микроконтроллером со своими интерфейсами SPI, UART, а также портами GPIO, а это значит, что модуль можно использовать автономно без Arduino и других плат с микроконтроллерами.  Подробнее …



Arduino проект 29: Работа с Интернетом на примере Arduino Ethernet Shield W5100

В этом эксперименте мы покажем, как нашей плате Arduino получить доступ к сети Интернет с помощью модуля Ethernet shield W5100. Ethernet Shield позволяет легко подключить вашу плату Arduino к локальной сети или сети Интернет. Он предоставляет возможность Arduino отправлять и принимать данные из любой точки мира с помощью интернет-соединения.  Подробнее …


Arduino проект 28:  Считыватель RFID на примере RC522. Принцип работы, подключение

В этом эксперименте мы покажем, как плата Arduino получает доступ к данным RFID-карт и брелоков Mifare с помощью RFID-считывателя RC522C. Идентификация объектов производится по уникальному цифровому коду, который считывается из памяти электронной метки, прикрепляемой к объекту идентификации. Считыватель содержит в своем составе передатчик и антенну, посредством которых излучается электромагнитное поле определенной частоты.  Подробнее …


Arduino проект 27:  SD-карта. Чтение и запись данных

В этом эксперименте мы покажем, как к плате Arduino подключить SD-карту. Если вашим Аrduino-проектам не хватает памяти, а объем энергонезависимой памяти EEPROM в платах Arduino совсем небольшой, можно использовать внешние носители. Один из самых простых по подключению к платам Arduino – это SD-карта. Можно подсоединиться к SD-карте напрямую, а можно использовать модули.  Подробнее …


Arduino проект 26:  Часы реального времени. Принцип работы, подключение, примеры

В этом эксперименте мы рассмотрим модуль часов реального времени на микросхеме DS1307. Микросхема Dallas DS1307 представляет собой часы реального времени с календарем и дополнительной памятью NW SRAM (56 байт). Микросхема подключается к микроконтроллеру при помощи шины I2C. Количество дней в месяце рассчитывается с учетом високосных лет до 2100 г. В микросхеме DS1307 имеется встроенная схема, определяющая аварийное отключение питания  Подробнее …


Arduino проект 25:  ИК-фотоприемник и ИК-пульт. Обрабатываем команды от пульта

В этом эксперименте мы организуем беспроводную ИК-связь, которая нам позволит отправлять на плату Arduino команды с помощью любого ИК-пульта. В качестве приемника будем использовать микросхему TSOP31236. В одном корпусе она объединяет фотодиод, предусилитель и формирователь. На выходе формируется обычный ТТЛ-сигнал без заполнения, пригодный для дальнейшей обработки микроконтроллером.  Подробнее …


Arduino проект 24:  3-осевой гироскоп + акселерометр на примере GY-521

В этом эксперименте мы познакомимся с акселерометром и гироскопом и будем с помощью Arduino получать показания с этих датчиков. Модуль GY-521 на микросхеме MPU6050 содержит гироскоп, акселерометр и температурный сенсор. На плате модуля GY-521 расположена необходимая обвязка MPU6050, в том числе подтягивающие резисторы, стабилизатор напряжения на 3,3 В с малым падением напряжения с фильтрующими конденсаторами. Обмен с микроконтроллером осуществляется по шине I2C.  Подробнее …


Arduino проект 23:  Ультразвуковой датчик расстояния HC-SR04. Принцип работы, подключение, пример

В этом эксперименте мы рассмотрим ультразвуковой датчик для измерения расстояния и создадим проект вывода показаний датчика на экран ЖКИ Wh2602. Ультразвуковой дальномер HC-SR04 – это помещенные на одну плату приемник и передатчик ультразвукового сигнала. Излучатель генерирует сигнал, который, отразившись от препятствия, попадает на приемник. Измерив время, за которое сигнал проходит до объекта и обратно, можно оценить расстояние.  Подробнее …


Arduino проект 22:  Датчики газов. Принцип работы, пример работы

В этом эксперименте мы рассмотрим ультразвуковой датчик для измерения расстояния и создадим проект вывода показаний датчика на экран ЖКИ Wh2602. Серия MQ-сенсоров для Ардуино, построены на базе мини-нагревателя внутри и используют электрохимический сенсор. Они чувствительны для определенных диапазонов газов и используются в помещениях при комнатной температуре.  Подробнее …


Arduino проект 21:  Датчик влажности и температуры DHT11

В этом эксперименте мы рассмотрим датчик для измерения относительной влажности воздуха и температуры DHT11 и создадим проект вывода показаний датчика на экран ЖКИ Wh2602. Датчик DHT11 состоит из емкостного датчика влажности и термистора. Кроме того, датчик содержит в себе простенький АЦП для преобразования аналоговых значений влажности и температуры.  Подробнее …


Arduino проект 20:  Датчик температуры DS18B20


В этом эксперименте мы рассмотрим популярный цифровой датчик температуры DS18B20, работающий по протоколу 1-Wire, и создадим проект вывода показаний датчика на экран ЖКИ Wh2602. DS18B20 – цифровой термометр с программируемым разрешением от 9 до 12 битов, которое может сохраняться в EEPROM-памяти прибора. DS18B20 обменивается данными по шине 1-Wire и при этом может быть как единственным устройством на линии, так и работать в группе. Все процессы на шине управляются центральным микропроцессором.  Подробнее …

Arduino проект 19:  Шаговый двигатель 4-фазный, с управлением на ULN2003 (L293)

В этом эксперименте мы рассмотрим подключение к Arduino шагового двигателя. Шаговые двигатели представляют собой электромеханические устройства, задачей которых является преобразование электрических импульсов в перемещение вала двигателя на определенный угол. ШД нашли широкое применение в области, где требуется высокая точность перемещений или скорости.  Подробнее …


Arduino проект 18:  Обрабатываем данные от джойстика. Управление Pan/Tilt Bracket с помощью джойстика

В этом эксперименте мы рассмотрим подключение к Arduino двухосевого аналогового джойстика. Для плат Arduino существуют модули аналогового джойстика, имеющие ось X, Y (потенциометры 10 кОм) и дополнительную кнопку – ось Z. Джойстик позволяет плавно и точно отслеживать степень отклонения от нулевой точки. Сам джойстик подпружиненный, поэтому он будет возвращаться в центральное состояние после его отпускания из определенной позиции.  Подробнее …


Arduino проект 17:  Сервопривод. Крутим потенциометр, меняем положение

Сервопривод управляется с помощью импульсов переменной длительности. Угол поворота определяется длительностью импульса, который подается по сигнальному проводу. Это называется широтно-импульсной модуляцией. Сервопривод ожидает импульса каждые 20 мс. Длительность импульса определяет, насколько далеко должен поворачиваться мотор.  Подробнее …


Arduino проект 16:  Графический индикатор. Подключение дисплея Nokia 5110

В этом эксперименте мы рассмотрим графический дисплей Nokia 5110, который можно использовать в проектах Arduino для вывода графической информации. Жидкокристаллический дисплей Nokia 5110 – монохромный дисплей с разрешением 84×48 на контроллере PCD8544, предназначен для вывода графической и текстовой информации. Питание дисплея должно лежать в пределах 2.7–3.3 В (максимум 3.3 В, при подаче 5 В на вывод VCC дисплей может выйти из строя). Но выводы контроллера толерантны к +5 В, поэтому их можно напрямую подключать к входам Arduino. Немаловажный момент – низкое потребление, что позволяет питать дисплей от платы Arduino без внешнего источника питания.  Подробнее …


Arduino проект 15:  Индикатор LCD1602. Принцип подключения, вывод информации на него


В этом эксперименте мы познакомимся с жидкокристаллическими индикаторами Winstar для вывода символьной информации. Научимся в Arduino-проектах применять библиотеки и создадим проект вывода показаний датчика температуры LM335 на экран дисплея. Жидкокристаллические индикаторы (ЖКИ, англ. LCD) являются удобным и недорогим средством для отображения данных ваших проектов. Символьный индикатор Wh2602 позволяет выводить на экран 2 строки по 16 символов (размером 5×7 или 5×10 и дополнительная строка под курсор). Управляет работой дисплея контроллер.  Подробнее …

Arduino проект 14:  Датчик температуры аналоговый LM335. Принцип работы, пример работы

В этом эксперименте мы познакомимся с аналоговым датчиком для измерения температуры LM335. LM335 – это недорогой температурный чувствительный элемент с диапазоном от –40 °C до +100 °C и точностью в 1 °C. По принципу действия датчик LM335 представляет собой стабилитрон, у которого напряжение стабилизации зависит от температуры.  Подробнее …


Arduino проект 13:  Фоторезистор. Обрабатываем освещённость, зажигая или гася светодиоды

В этом эксперименте мы познакомимся с аналоговым датчиком для измерения освещенности – фоторезистором. Распространённое использование фоторезистора – измерение освещённости. В темноте его сопротивление довольно велико. Когда на фоторезистор попадает свет, сопротивление падает пропорционально освещенности.  Подробнее …


Arduino проект 12:  Управляем реле через транзистор

В этом эксперименте мы познакомимся с реле, с помощью которого с Arduino можно управлять мощной нагрузкой не только постоянного, но и переменного тока. При подключении реле к Arduino контакт микроконтроллера не может обеспечить мощность, необходимую для нормальной работы катушки. Поэтому следует усилить ток – поставить транзистор. Для усиления удобнее применять n-p-n-транзистор.  Подробнее …


Arduino проект 11:  Транзистор MOSFET. Показываем усилительные качества транзистора. На примере электродвигателя изменяем обороты

В этом эксперименте мы познакомимся с транзистором MOSFET и с помощью него будем управлять мощной нагрузкой – электродвигателем. Выводы Arduino, сконфигурированные как OUTPUT, находятся в низкоимпедансном состоянии и могут отдавать 40 мА в нагрузку и не в состоянии обеспечить питание мощной нагрузки и большого напряжения. Одним из способов управления мощной нагрузкой является использование полевых MOSFET-транзисторов.  Подробнее …


Arduino проект 10:  Управляем пьезоизлучателем: меняем тон, длительность, играем музыку

В этом эксперименте мы произведем генерацию звуков на Arduino c помощью пьзоизлучателя. Пьезоизлучатели бывают двух типов – со встроенным генератором и без. Пьезоизлучатели со встроенным генератором излучают фиксированный тональный сигнал сразу после подачи на них номинального напряжения. Они не могут воспроизводить произвольного сигнала.  Подробнее …


Arduino проект 9:  Матрица светодиодная 8×8

В этом эксперименте мы рассмотрим каскадное подключение нескольких микросхем 74HC595, что позволит, используя 3 вывода Arduino, управлять множеством контактов, что будет продемонстрировано в примере вывода фигур на экран светодиодной матрицы 8×8. В эксперименте будем использовать двухцветную светодиодную матрицу FYM-23881BUG-11.  Подробнее …


Arduino проект 8:  Микросхема сдвигового регистра 74НС595. Управляем матрицей из 4 разрядов, экономим выходы Arduino


В этом эксперименте мы рассмотрим работу Arduino с микросхемой 74HC595 – расширителем выходов, позволяющей уменьшить количество выводов Arduino для управления 4-разрядной семисегментной матрицей. Цифровых выводов Arduino Nano и UNO, а иногда даже и Arduino Mega может не хватить, если требуется управлять большим количеством выводов. В этом случае можно использовать микросхему 74HC595.  Подробнее …

Arduino проект 7: Матрица 4-разрядная из 7-сегментных индикаторов. Делаем динамическую индикацию

В этом эксперименте мы рассмотрим работу Arduino с 4-разрядной семисегментной матрицей. Получим представление о динамической индикации, позволяющей использовать одни выводы Arduino при выводе информации на несколько семисегментных индикаторов. Предназначена для одновременного вывода на матрицу 4 цифр, также есть возможность вывода десятичной точки.  Подробнее …


Arduino проект 6:  Семисегментный индикатор одноразрядный. Выводим цифры


В этом эксперименте мы рассмотрим работу с семисегментным светодиодным индикатором, которая позволяет Arduino визуализировать цифры. Светодиодный семисегментный индикатор представляет собой группу светодиодов, расположенных в определенном порядке и объединенных конструктивно. Светодиодные контакты промаркированы метками от a до g (и дополнительно dp – для отображения десятичной точки), и один общий вывод, который определяет тип подключения индикатора (схема с общим анодом ОА, или общим катодом ОК).  Подробнее …


Arduino проект 5: RGB-светодиод. Широтно-импульсная модуляция. Переливаемся цветами радуги


В этом эксперименте мы рассмотрим широтно-импульсную модуляцию, которая позволяет Arduino выводить аналоговые данные на цифровые выводы, и применим эти знания для создания прозвольных цветов свечения с помощью RGB-светодиода.  Подробнее …


Arduino проект 4: Светодиодная шкала 10 сегментов. Вращением потенциометра меняем количество светящихся светодиодов


В этом эксперименте мы рассмотрим работу аналоговых входов Arduino, работу потенциометра в качестве аналогового датчика и будем демонстрировать показания аналогового датчика с помощью светодиодной шкалы. ля получения аналоговых данных Arduino имеет аналоговые входы, оснащенные 10-разрядным аналого-цифровым преобразователем для аналоговых преобразований.  Подробнее …

Arduino проект 3: Потенциометр. Показываем закон Ома на примере яркости светодиода

В этом эксперименте мы познакомимся с потенциометром и будем управлять яркостью светодиода и изменением сопротивления потенциометра. Сейчас мы рассмотрим, как подобрать ограничительный резистор и как будет влиять номинал резистора на яркость светодиода.  Подробнее …


Arduino проект 2: Обрабатываем нажатие кнопки на примере зажигания светодиода. Боремся с дребезгом контактов

Это эксперимент по работе с кнопкой. Мы будем включать светодиод по нажатии кнопки и выключать по отпускании кнопки. Рассмотрим понятие дребезга и программные методы его устранения. При использовании Arduino в качестве входов используют pull-up- и pulldown-резисторы, чтобы вход Arduino не находился в «подвешенном» состоянии (в этом состоянии он будет собирать внешние наводки и принимать произвольные значения), а имел заранее известное состояние (0 или 1).  Подробнее …


Arduino проект 1:  Мигаем светодиодом

В этом эксперименте мы научимся управлять светодиодом. Заставим его мигать. Светодиод – это полупроводниковый прибор, преобразующий электрический ток непосредственно в световое излучение. По-английски светодиод называется light emitting diode, или LED.  Подробнее …


arduino-kit.ru

устройства для начинающих, необычные проекты

Большинство электронщиков предпочитают строить свои проекты на основе микроконтроллера Аrduino uno, о которой и мы писали уже несколько раз. В статье далее мы рассмотрим простые конструкции электронных устройств для начинающих и самые необычные проекты, в основе которых лежит упомянутый микроконтроллер.

Особенности проектов на Ардуино уно

Для начала стоит познакомиться с функционалом микропроцессора Ардуино уно, на котором строится большинство проектов, а также рассмотреть причины выбора данного приспособления. Ниже описаны факторы, по которым начинающему изобретателю стоит остановиться на Аrduino uno:

  1. Довольно простой в использовании интерфейс. Понятно, где какой контакт, и к чему прикреплять соединительные провода.
  2. Чип на плате подключается прямо к USB-порту. Преимущество этой установки заключается в том, что последовательная связь – это очень простой протокол, который проверен временем, а USB делает соединение с современными компьютерами очень удобным.
  3. Легко найти центральную часть микроконтроллера, которая представляет собой чип ATmega328. Он имеет больше аппаратных функций, таких как таймеры, внешние и внутренние прерывания, пины PWM и несколько режимов ожидания.
  4. Устройство с открытым исходным кодом, поэтому большое количество радиолюбителей могут исправить баги и неполадки в программном обеспечении. Это облегчает отладку проектов.
  5. Тактовая частота равна 16 МГц, что достаточно быстро для большинства приложений и не ускоряет работу микроконтроллера.
  6. Очень удобно управлять мощностью внутри него, и она имеет функцию встроенного регулирования напряжения. Также микроконтроллер можно отключить от USB-порта без внешнего источника питания. Можно подключить внешний источник питания до 12 В. Причем микропроцессор сам определит нужное напряжение.
  7. Наличие 13 цифровых контактов и 6 аналоговых контактов. Эти пины позволяют подключать оборудование к плате Arduino uno со стороннего носителя. Контакты используются в качестве ключа для расширения вычислительной способности Arduino uno в реальном мире. Просто подключите свои электронные устройства и датчики к разъемам, которые соответствуют каждому из этих контактов.
  8. Имеется в наличии разъем ICSP для обхода USB-порта и сопряжения с Arduino напрямую в качестве последовательного устройства. Этот порт необходим, чтобы перезагрузить чип, если он поврежден и больше не может использоваться на вашем компьютере.
  9. Наличие 32 КБ флэш-памяти для хранения кода разработчика.
  10. Светодиод на плате подключается к цифровому контакту 13 для быстрой отладки кода и упрощения этого процесса.
  11. Наконец, у него есть кнопка для сброса программы на чипе.

Arduino был создан в 2005 году двумя итальянскими инженерами – Дэвидом Куартиллесом и Массимо Банзи с целью, чтобы ученики научились программировать микроконтроллер Arduino uno и улучшить свои навыки в области электроники и использовать их в реальном мире.

Arduino uno может воспринимать окружающую среду, получая вход от различных датчиков, и способен влиять на окружающую среду, контролируя свет, двигатели и другие исполнительные механизмы. Микроконтроллер запрограммирован с использованием языка программирования Arduino (на основе проводки) и среды разработки Arduino (на основе обработки).

Теперь переходим непосредственно к проектам на Аrduino uno.

Самый простой проект для начинающих

Рассмотрим несколько простых и интересных проектов Ардуино uno, которые под силу сделать даже новичкам в этом деле – система сигнализации.

Мы уже делали урок по этому проекту – Датчик движения с Arduino, HC-SR04 и светодиодом (LED). Вкратце о то, что делается и как.

В этом проекте используется датчик движения для обнаружения движений и излучений высокого тона, а также визуальный дисплей, состоящий из мигающих светодиодных индикаторов. Сам проект познакомит вас с несколькими дополнениями, которые входят в комплект для начинающих Arduino, а также нюансами использования NewPing.

Он является библиотекой Arduino, которая помогает вам контролировать и тестировать ваш датчик расстояния сонара. Хотя это не совсем целая защита дома, она предлагает идеальное решение для защиты небольших помещений, таких как спальни и ванные комнаты.

Для этого проекта вам понадобятся:

  1. Ультразвуковой датчик «пинг» – HC-SR04.
  2. Пьезо-зуммер.
  3. Светодиодная лента.
  4. Автомобильное освещение посредством ленты RGB. В этом руководстве по проекту Arduino вы узнаете, как сделать внутреннее освещение автомобиля RGB, используя плату Arduino uno.

Многим автолюбителям нравится добавлять дополнительные огни или модернизировать внутренние лампочки до светодиодов, однако на платформе Arduino вы можете наслаждаться большим контролем и детализацией, управляя мощными светодиодами и световыми полосками.

Вы можете изменить цвет освещения с помощью устройства Android (телефон или планшет) с помощью приложения «Bluetooth RGB Controller» (Dev Next Prototypes), которое вы можете бесплатно загрузить с Android Play Store. Также вы можете найти схему электронной EasyEDA или заказать свою собственную схему на основе Arduino на печатной плате.

Удивительные проекты на Ардуино Уно

Большинство профессионалов в сфере разработки электронных проектов на Аrduino uno любят экспериментировать. Вследствие этого появляются интересные и удивительные устройства, которые рассмотрены ниже:

  1. Добавление ИК-пульта в акустическую систему. В бытовой электронике пульт дистанционного управления является компонентом электронного устройства, такого как телевизор, DVD-плеер или другой бытовой прибор, используемый для беспроводного управления устройством с короткого расстояния. Пульт дистанционного управления, в первую очередь, удобен для человека и позволяет работать с устройствами, которые не подходят для непосредственной работы элементов управления.
  2. Будильник. Часы реального времени используются для получения точного времени. Здесь эта система отображает дату и время на ЖК-дисплее, и мы можем установить будильник с помощью кнопок управления. Как только время сигнала тревоги наступит, система подает звуковой сигнал.
  3. Шаговый двигатель. Шаговый двигатель означает точный двигатель, который можно поворачивать на один шаг за раз. Такое устройство делают с помощью робототехники, 3D-принтеров и станков с ЧПУ.

    – Для этого проекта возьмите самый дешевый шаговый двигатель, который вы можете найти. Двигатели доступны в режиме онлайн. В этом проекте используется шагомер 28byj-48, который подходит для большинства других подобных проектов. Его легко подключить к плате Arduino.
    – Вам понадобятся 6 кабелей с разъемами типа «женщина-мужчина». Вам просто нужно подключить двигатель к плате, и все! Вы также можете добавить небольшую часть ленты на вращающуюся головку, чтобы увидеть, что она производит вращательные движения.

  4. Ультразвуковой датчик расстояния. В этом проекте используется популярный ультразвуковой датчик HC-SR04, чтобы устройство могло избежать препятствий и двигаться в разных направлениях.

Когда вы закончите работу, на экране появится результат ваших действий. Чтобы все было просто и понятно, рекомендуется использовать ЖК-дисплей с конвертером I2C, поэтому вам нужно всего лишь 4 кабеля для подключения к плате Arduino.

arduinoplus.ru

Arduino для начинающих, самые интересные уроки по программированию на Ардуино

Не знаете, с чего начать изучение Arduino? HelpDuino представляет учебный курс «Arduino для начинающих». Уроки включают текстовые инструкции, фотографии и обучающие видео. В каждом уроке вы найдете список необходимых компонентов, листинг программы и схему подключения. Изучив базовые уроки, вы сможете приступить к более интересным моделям и сборке роботов на основе Arduino. Курс ориентирован на новичков, чтобы к нему приступить, не нужны никакие дополнительные сведения из электротехники или робототехники.


Что такое Arduino?

Arduino (Ардуино) — аппаратная вычислительная платформа, основными компонентами которой являются плата ввода-вывода и среда разработки.

Arduino может использоваться как для создания автономных интерактивных объектов, так и подключаться к программному обеспечению, выполняемому на компьютере. Arduino как и Raspberry Pi относится к одноплатным компьютерам. Как связаны Arduino и роботы? Ответ очень прост — Arduino часто используется как мозг робота. Преимущество плат Arduino перед аналогичными платформами — относительно невысокая цена и практически массовое распространение среди любителей и профессионалов робототехники и электротехники. Занявшись Arduino, вы найдете поддержку на любом языке и единомышленников, которые ответят на вопросы и, с которым можно обсудить ваши разработки.

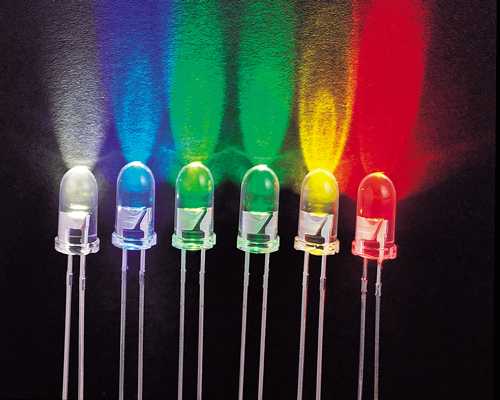

На первом уроке вы научитесь подключать светодиод к Arduino и управлять его мигать. Это самая простая и базовая модель.

Светодиод — полупроводниковый прибор, создающий оптическое излучение при пропускании через него электрического тока в прямом направлении.

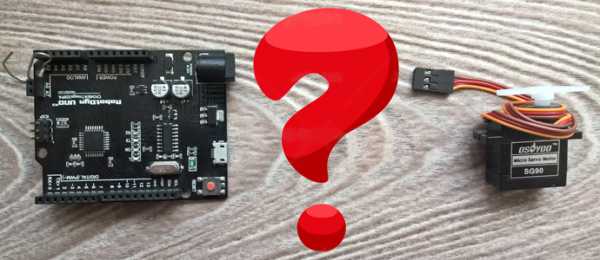

На втором уроке вы научитесь подключать сервопривод к Arduino.

Сервопривод – это мотор, положением вала которого можно управлять, задавая угол поворота.

Сервоприводы используются для моделирования различных механических движений роботов.

На третьем уроке вы научитесь подключать ультразвуковой дальномер HC-SR04 к Arduino.

Датчик HC-SR04 – это прибор, меряющий длину от датчика до препятствия с помощью излучения ультразвуковых волн.

Чаще всего ультразвуковой датчик используется для того, чтобы объект не врезался в препятствие при движении.

helpduino.ru

Ардуино проекты для начинающих: начало работы с микроконтроллером

Мы уже писали статью о старте работы с Ардуино, где больше касались программной части и покупки платы. Но сегодня хотелось больше рассказать в общих чертах для совсем начинающих – что из себя представляет микроконтроллер. На самом деле, Arduino – это одна из удобнейших для инженеров экосистем, существующих на сегодняшний день.

Причин тому множество, от низкого порога вхождения, до возможности вовсе не писать программный код при желании, ведь все библиотеки находятся в открытом доступе. Более того, большинство узкоспециализированных модулей также присутствуют, что позволяет воплотить любой проект, от автоматизированной системы управления воротами, до робота.

Но, как и везде, начинающим сложно сразу же освоить нюансы роботы с данным микроконтроллером, поэтому давайте обсудим, какие Ардуино проекты для начинающих стоит реализовать при первом знакомстве, и что вообще необходим усвоить о нём.

Что нужно знать новичкам об Ардуино

Сначала стоит ознакомиться с общими понятиями, прежде чем разбирать проекты на Ардуино для начинающих. Ведь система, пусть и имеет низкий порог вхождения, но это вовсе не значит, что вы сможете, не прочитав никакого руководства, сразу ринуться в бой.

Конечно, нет необходимости покупать и штудировать научную литературу пачками, прежде чем вы начнете понимать, как реализовывать проекты на esp8266. Однако, базовые понятия о нюансах работы МК и том, что он собой представляет, иметь необходимо, иначе вы не раз будете натыкаться на одни и те же грабли.

Для начала стоит выделить алгоритм разработки новой системы, а для этого давайте разберёмся, из чего она состоит:

  1. Аппаратная часть. Это основа любого проекта, который вы собрались подготовить, ведь все они строятся на микрочипах и вспомогательных модулях. Соответственно, прежде чем вообще приступать к архитектуре и созданию платформы, необходимо наметить, какой функционал у неё должен быть. Так, если вы собираетесь сделать кодовый замок, который будет реагировать на постукивания по поверхности, то необходим соответствующий датчик. Ведь Ардуино – это всего лишь процессор вашей системы, а все остальные её комплектующие могут варьироваться в зависимости от потребностей. Это же позволяет экономить ресурсы, время и деньги инженера.
  2. Программная часть. Если микропроцессор – сердце системы, то код – её мозг. Без должного программного обеспечения плата просто не поймет, что ей делать с поступающими данными и куда выводить обработанные, да и как их вообще обрабатывать. Здесь раскрывается прелесть системы, ведь, в отличие от «болванок», Ардуино уно проекты для начинающих могут и вовсе не потребовать с вас ни строчки кода. Достаточно лишь понимать, какой функционал вам необходим, и уметь гуглить. Всё находится в открытом доступе и, просмотрев пару гайдов, вы быстро разберетесь, как работать через usb с консолью и постоянной памятью системы.

Но столько хвалебных высказываний о МК – это лишь одна сторона медали, новичку же стоит быть готовым и к противоположной:

  1. Низкое качество кода, который находится в сети. Низкий порог вхождения и необходимость в знаниях основ программирования на СИ, и вообще любом языке строгой типизации – вещи несовместимые. Вот и большинство библиотек в русском комьюнити пишутся людьми, которые захотели попробовать свои силы, и просто накидали обрывки чужого кода, кое-как расшифровав его содержание. Естественно, оптимизация таких библиотек минимальна, поэтому система может лагать, крашиться, а утечка памяти – и вовсе обыденный баг. Единственное решение – пользоваться англоязычной частью форумов, где качество контента на порядок выше, ведь контролируется куда строже.
  2. Производительность. Здесь всё, опять же, познается в сравнении. Взяв болванку с базовыми инструкциями и написав собственную библиотеку под неё, программист докажет вам, что Ардуино тупит на 2-3 миллисекунды, что совершенно непростительно для микропроцессоров. Естественно, здесь стоит иметь в виду, что вы такими извращениями заниматься не будете, да и подобная вычурность свойственна не каждому. Однако недостаток присутствует и может серьезно аукнуться в системах, требующих обработки больших массивов информации. А учитывая предыдущий пункт, на вас свалится снежный ком, который не всегда можно будет разгрести. Но пока вы реализуете лишь проекты для Аrduino uno для начинающих, старайтесь изучать эту сторону вопроса, ведь лучше быть готовым заранее.
  3. Различие стандартов, воспринимаемых системой. Это уже будет важно тем, кто берет систему, как основу для практического кодинга, а не удобный конструктор под реализацию идей. Имейте в виду, что Аrduino uno r3 проекты для начинающих не будут включать поддержку стандарта С99, а вот обычная планка Ардуино – будет. Соответственно, скакать между двумя стандартами синтаксиса и библиотеками – не самое приятное занятие. Говорить об отсутствии поддержки сколь-нибудь высокого уровня абстракции и вовсе не стоит. Но необходимо понимать, что это программирование микропроцессоров, и здесь с++ будет столь же бесполезен, сколь и java при написании ОС.

Самые простые проекты на Ардуино

Вот вы изучили документацию, слегка разобрались в синтаксисе и даже глянули несколько алгоритмов, и начинаете штудировать сеть, ища проекты на микроконтроллерах, которые стоит реализовать в первый раз. На самом деле, здесь всё достаточно просто, ведь, в первую очередь, люди зачастую берутся за автоматизацию каких-то систем, наподобие «Смарт-хауса» или умного дома, по-русски.

Если вы также хотите создать что-то из этого направления, то здесь у вас выбор крайне широк. Достоинство такого стартового проекта в том, что он требует минимума по программной части, ведь сложные алгоритмы здесь не нужны, а готовые руководства есть на нашем сайте, посвящённом МК.

Итак, среди Аrduino проектов для начинающих вы, наверняка, отыщете:

  1. Контроллер для кондиционера, который, в зависимости от температуры в комнате, выбирает оптимальные настройки, чтобы охладить или нагреть её быстрее, а затем приводит в оптимальный режим работы и сам кондиционер.
  2. Умный выключатель света, работающей по хлопку или от датчика движения. Со вторым стоит быть крайне осторожным, ведь если у вас есть домашнее животное, то модуль лучше размещать на уровне головы, если вы не хотите мигать лампочкой по несколько раз за ночь.
  3. Датчик движений в чистом виде, отправляющий вам уведомления, если засечет какую-то активность в указанной зоне. Рекомендация к прошлому пункту актуальна и для этого.

Первые шаги

Когда вы впервые задумаетесь о том, какие Ардуино нано проекты для начинающих выбрать на старте, первое, что вы должны сделать, это:

  1. Прикупить все соответствующие расходники. Помимо плат и модулей, это также платформы, канифоль и медные пластины, если вы планируете проектировать материнку самостоятельно.
  2. Найти как можно более подробное пособие по вашему проекту и постараться разобраться в том, что там делают, а не просто скопировать. Больше разных интересных проектов и инструкций вы найдете в нашей рубрике Уроки.
  3. Модифицировать ваш проект. Хорошие системы являются масштабируемыми, то есть вы можете добавить к ним какой-то функционал, и они продолжат быть комфортными в работе и управлении кодом.

Разновидности проектов

Условно проекты на микроконтроллерах можно поделить на:

  1. Интерактивные системы умного дома.
  2. Различные защитные системы.
  3. Робототехнику.

Ну и лучший способ изучить проекты на микроконтроллерах – увидеть своими глазами, как это делает мастер. Не бойтесь порыться на нашем сайте в поисках гайдов – уверяем: вы найдете массу интересных уроков и идей, воплощенных такими же энтузиастами. Ну и, конечно, не забывайте про Youtube.

Из самых интересных можно посмотреть:

Моргаем встроенным светодиодом Ардуино

Уроки Arduino: управление устройствами со смартфона для чайников

Управляйте своим Arduino с помощью пульта управления

Текстовая анимация с помощью Arduino

Делаем датчик дождя с оповещением по e-mail с помощью Arduino

И это только малая часть того, что вы можете найти на нашем сайте в разделе Уроки.

arduinoplus.ru

Arduino UNO R3 описание платы — Arduino Mania

Кто-то из Вас задавался вопросом, — из чего состоит Ардуино? По сути, на плате находится большое количество радиоэлементов, а не только микроконтроллер. Если интересно, то прошу проследовать под кат, для подробного Ардуино описания.

Для примера взята плата Arduino UNO R3, описание которой видно на картинке выше. Итак, приступим.



Элементы Ардуино:



  • USB Plug – разъем для подключения устройств USB;
  • Analog Reference Pin – для определения опорного напряжения АЦП
  • Digital Ground — земля
  • Digital I/O Pins (2-13) – цифровые выводы
  • Serial OUT (TX) – порт приема, передачи данных по COM
  • Serial IN (RX) — порт приема, передачи данных по COM
  • Reset Button – кнопка перезагрузки МК
  • In-Circuit Serial Programmer (ISCP) – через эти контакты можно перепрошить Ардуино
  • ATmega328 Microcontroller – собственно сам чип Ардуинки, он же микроконтроллер, процессор, мозг и т.д.
  • Analog In Pins (0-5) – аналоговые входы
  • Voltage In – вход используется для подачи питания от внешнего источника
  • Ground Pins — земля
  • 5 Volt Power Pin – питание 5 Вольт
  • 3 Volt Power Pin – питание 3,3 Вольт
  • Reset Pin – вход для перезагрузки
  • External Power Supply – разъем для подключения внешнего источника питания

На этом описание Ардуино не заканчивается, далее поговорим, для чего нужны все эти замечательные элементы устройства. Разберем по каждому элементу (группе элементов) в частности.



Подробное описание элементов платы Ардуино



USB Plug

Стандартный разъем USB. Используется для подключения к компьютеру через соответствующий кабель, по которому к плате подходит питание, и происходит обмен данными по параллельному порту с промежуточным преобразованием USB-COM. На борту четыре контакта: RX, TX, +5, GND. Более старые версии Ардуино подключались непосредственно к Com порту.

Чуть не забыл. Через USB можно организовать подключение между двумя устройствами Arduino.

Analog Reference

Описание вывода AREF – тема отдельной статьи. Попробую в двух словах объяснить, что это и зачем нужно. На Вывод AREF подается рабочее напряжение, АЦП преобразует его и сопоставляет соответствие максимальных значений, например 4,8В = 1023. Отсюда следует, что значение напряжения 2,5В = 512.

После проведенного измерения АЦП более точно проводит равенство напряжения цифровому значению. По умолчанию напряжение ровно 5В.

Например, если на входе аналогового ввода имеем 2,5В при опорном напряжении 2,5В, АЦП проведет равенство 4В = 1023 и 1В = 127. А вот при опорном напряжении 5В, получим равенство 5В = 1023; 2,5 = 511; 1,25В = 127.

Digital Ground

Тут вроде все понятно, дополнительный вывод земли для удобства подключения датчиков, сенсоров к плате.

Digital I/Pins (2-13)

Технические характеристики цифровых выводов Arduino UNO R3:

  • Рабочее напряжения —
  • Цифровое значение – от 0 до 1023
  • Нагрузочный резистор — 20-50 кОм
  • Рабочий ток – 40мА
  • Режим работы: вход/выход

Не стоит забывать о том, что некоторые из этих 14 выводов имеют особые функции:

  • 0 и 1 – используются для передачи данных по последовательной шине.
  • 2 и 3 – применяются для организации внешних прерываний
  • 3, 5, 6, 9, 10, 11 – выводы для ШИМ (широтно – импульсная модуляция)
  • 10 – 13 – могут быть использованы для организации связи SPI
  • 13 – встроенный LED (светодиод) – демонстрацию работы с этим портом можно посмотреть в этом уроке для начинающих

Serial OUT (TX) и Serial IN (RX)

Назначение этих выводов я уже оговорил в пункте выше.

Reset Button

Кнопка перезагрузки позволяет запустить рабочий цикл программы заново. На практике применяется очень редко, ее можно заменить обычным снятием напряжения с источника питания.

Уже перечислено более половины функциональных элементов платы, но на этом Arduino описание платы не заканчивается.

In-Circuit Serial Programmer (ISCP)

Arduino может выступать в роли ISP программатора, при помощи которого возможно, к примеру, изменить bootloader в другой похожей плате, или перепрошить загрузчик — bootloader в новую микросхему ATmega328 (серии ATmega).

На рисунке изображена распиновка и схема подключения по ISCP

ATmega328 Microcontroller

ATmega – это сердце микроконтроллера. ATmega в Arduino это как процессор Intel в системном блоке ПК. Характеристики чипа:

  • Рабочее напряжение:
  • Входное напряжение (рекомендуемое): 7-12 В
  • Входное напряжение (предельное): 6-20 В
  • Цифровые Входы/Выходы: 14 (6 из которых могут использоваться как выходы ШИМ)
  • Аналоговые входы: 6
  • Постоянный ток через вход/выход: 40 мА
  • Постоянный ток для вывода 3,3 В: 50 мА
  • Флеш-память: 32 Кб (ATmega328) из которых 0.5 Кб используются для загрузчика
  • ОЗУ: 2 Кб (ATmega328)
  • EEPROM: 1 Кб (ATmega328)
  • Тактовая частота: 16 МГц

Глядя на схему можно понять принцип работы всей платы Ардуино, и провести взаимосвязи

Analog In Pins (0-5)

На вход аналоговых ПИНов можно подавать напряжение от 0 до 5В. Затем в АЦП Ардуино происходит преобразование сигнала в цифровой. Цена деления составляет 4,9мВ, а это примерно 0,1%. Такой точности измерения хватает в большинстве проектов. В цифровом диапазоне можно провести равенство 0В= 05В=1023 .

Voltage In – вход используется для подачи питания от внешнего источника

Контакт используется тогда, когда нет возможности запитать плату через USB – разъем. Рабочее напряжение по этому выводу 9В (рекомендуемое).

  • По заявлениям разработчиков диапазон колеблется от 7 до 12В.
  • При 5В, на выводе 5V может получиться напряжение ниже 5В.
  • При подаче напряжения 12В есть вероятность перегрева регулятора напряжения и как следствие выхода из строя платы Ардуино.

Ground Pins

Иногда бывает удобно подключать дополнительные устройства, имея землю рядом с пином.

5 Volt Power Pin и 3.3 Volt Power Pin

Выводы питания с платы 5V и 3V3, используется для запитки подключаемых устройств к ардуино. Стоит отметить, что максимальное потребление тока, выводом 3V3, составляет 50мА.

Reset Pin

При подаче напряжения на вывод Reset плата работает по такому же принципу, если нажать кнопку Reset (перезагрузка, сброс платы).

External Power Supply

Разъем для подключения внешнего источника питания к плате Ардуино. Часто в проектах удобен тем, что позволяет подать питание на плату с использованием блока питания от какого-нибудь устройства (стационарный телефон, весы, свич и др.). Тут главное смотреть на характеристики, чтобы не промахнуться с вольтажом, иначе можно сжечь плату.

Параметры блока питания Ардуино:

  • Напряжение: 7-12В
  • Ток: 5А
Вот так выглядит внешний источник питания для подключения по разъему External Power Supply

Ну, вот и все. Описание платы Arduino UNO R3 подошло к концу. Конечно, все функциональные элементы платформы были рассмотрены лишь в общих чертах. Для того, чтобы рассмотреть все в деталях, привести примеры эффективного использования, придется написать не один десяток, да что там, не одну сотню статей. Именно для этого сайт и предназначен, со временем на сайте будет раскрыт весь функционал Ардунио.

Метки: Метки Arduino UNO R3 обзор

arduinomania.ru

Наборы и конструкторы ардуино для начинающих

Наборы Ардуино позволят вам быстро начать конструировать первые электронные схемы и начать обучение программированию. В отличие от других электронных конструкторов, наборы Ардуино прокладывают мостик между игрушечными и реальными проектами. С их помощью вы сможете создавать вполне работающие прототипы достаточно умных устройств, которые можно использовать в реальной жизни. В этой статье мы подготовили для вас обзор наиболее популярных наборов и конструкторов для начинающих, которые можно купить в российских интернет-магазинах и на aliexperss.

Недорогие наборы Ардуино в зарубежных интернет-магазинах

Интернет-магазин Алиэксперсс — просто волшебная шкатулка для начинающих инженеров, ведь именно там можно найти самые недорогие электронные компоненты, контролеры и наборы. Мы собрали здесь наиболее популярные варианты достаточно надежных поставщиков.

Стартовые наборы Ардуино

Набор Arduino Starter Kit обычно содержат только самые основные элементы, включая контроллер Arduino.

Расширенные наборы Arduino

Наборы и конструкторы, включающие дополнительные датчики, моторы, дисплеи. В некоторых наборах вместе с Arduino Uno предлагается еще и вариант контроллера Mega.

Большой набор Ардуино с большим количеством датчиков, шаговым двигателем, экраном, пультом и многим другим. Качественная упаковка, в комплекте инструкция на английском. Самый лучший способ начать работу с Ардуино!Набор Arduino Mega2560 с большим набором датчиков и электронных компонентов в пластиковой коробке. Мелкие детали заботливо упакованы в маленькие коробки, качественные компоненты. В комплекте диск с примерами и инструкция на английском
Популярный набор RFID Ultimate Starter Kit, включающий различны датчики, плату Arduino UNO R3 в пластиковой коробкеОдин из самых недорогих вариантов набора RFID Arduino Kit в неплохой упаковке и традиционным набором содержимого
Отличный большой набор с Arduino Mega 2560, огромным количеством датчиков и модулей. Совсем не «китайское» качество упаковки и компонентовНабор Keyestudio для юных исследователей природы с отличным набором датчиков, включая такие необычные, как датчик пыли

Наборы ардуино роботов — автомобилей

Экономный вариант для тех, у кого уже есть ардуино — просто шасси с набором двигателей, колес, держателя для батареек и проводовБольшой автомобильный комплект Arduino с возможностью управлением по Bluetooth, с датчиками, платой Arduino Uno, драйвером двигателя, шасси, 4 моторами, колесами, сервоприводом, крепежом и проводами.
Отличный качественный набор ардуино автомобиля с контроллером, с шасси, двигателями, датчиками, Bluetooth, а также LCD дисплеем!Очень популярный и недорогой набор с контроллером ардуино, шасси, драйвером двигателя и всеми остальными необходимыми деталями



Российские наборы Ардуино

Рынок наборов и конструкторов для образовательной робототехники на платформе Ардуино достаточно обширен и представлен в широком разнообразии готовыми комплектами как отечественных, так и зарубежных производителей.

 Arduino – это универсальный электронный конструктор. Он позволяет, благодаря удобной платформе, разрабатывать и создавать электронные устройства на основе работы микроконтроллеров, имеет открытую архитектуру и не требует знания сложного языка программирования.

На основе Ардуино можно собрать самые разнообразные электронные приборы и устройства, а некоторые производители предлагают уже готовые решения, укомплектованные определенными модулями для решения конкретных задач.

Наборы и конструкторы Амперка

Набор Матрешка

Набор может быть различных модификаций – X, Y или Z, и отличается по количеству входящих в состав компонентов. Оптимальный вариант для тех, кто совершенно не имеет опыта, а также радиодеталей для электронного конструирования. Главным компонентом комплекта является платформа Arduino Uno, а также различные модули, провода, макетные платы. Кроме того в состав включена красочная обучающая брошюра.

Набор «Матрешка X» содержит комплект из элементов, позволяющий создать 8 электронных моделей, предлагаемых в брошюре, и не включает таких устройств, как фоторезистор, термистор, конденсаторы и т.д., которыми комплектуются наборы Y или Z.

«Матрешка Y» позволяет собрать уже 17 электронных устройств, и значительно расширена наличием дополнительных элементов. В комплекте имеются различные типы светодиодов, конденсаторы разной емкости, штырьковые соединители и пьезо-пищалка.

Версия Z обеспечивает возможность сборки всех видов устройств из брошюры, и дополнена по сравнению с базовым и средним наборами мотором FA-130, микросервоприводом, светодиодной шкалой и тестовым экраном.

Конструктор Йодо

Набор состоит из совместимого с Ардуино контролера (Iskra JS), который обеспечивает возможность программирования на языке Java Script. Также в комплектацию включены различные электронные компоненты, при помощи которых можно создать до 25 устройств самого разнообразного назначения, в чем поможет буклет, который имеется в наборе. Технологичная плата Troyka Shield обеспечивает простое подключение модулей к плате при помощи шлейфов.

Выбрать и купить наборы и конструкторы Амперки можно на официальном сайте: http://amperka.ru/

Наборы и конструкторы Эвольвектор

В зависимости от сложности и входящих в комплект компонентов наборы делятся по предназначению на три уровня:

Для новичков оптимальным выбором станут комплекты стартового уровня, которые помогают изучить основы электроники при помощи брошюр и простых электронных компонентов.  Серия представлена такими наборами: Стартовый набор — Уровень 1 (Основы электроники), Переходный набор -Уровень 1 (набор-дополнение, как переход от стартового уровня к основному), Основной набор – Уровень 1.2.

В наборы второго уровня входят программируемые микроконтроллеры (Ардуино), и освещаются особенности работы с ними.  Серия представлена наборами: Стартовый набор- Уровень 2 (контроллеры Ардуино), Переходный набор-Уровень 2 (есть три варианта: от старта к основному, от основного к расширенному, от расширенного к расширенному Робот+), Основной набор- Уровень 2 (контроллеры Ардуино), Расширенный набор- Уровень 2 (контроллеры Ардуино).

Комплекты третьего уровня помогают изучить миниатюрные одноплатные компьютеры Raspberry Pi и его аналоги. Серия включает: Стартовый набор. Уровень 3 (Изучение Raspberry pi).

Выбрать и купить наборы Эвольвектор можно на официальном сайте: http://www.evolvector.ru/

Наборы и конструкторы Ларт

ЛАРТ Сармат Армага

Набор на основе контроллера Ардуино, при помощи которого можно собрать робота, движущегося по линии. Главный компонент комплекта — миниатюрная плата Ардуино Нано, которая позволяет подключать не только входящие в состав набора компоненты, а и другие элементы совместимые с Ардуино, как механического, так и электронного типа. Это дает возможность совершенствовать полученного робота.

ЛАРТ Печенег Батана

Комплект включает плату Ардуино Нано и имеет достаточное количество элементов для разработки и строительства роботов, которых при помощи состава набора можно собрать две разновидности: робот, движущийся по черной линии и робот с датчиком ультразвука. Для программирования применяется текстовая среда Arduino IDE.  Для разных модификаций роботов имеется возможность использования совместимых с Ардуино компонентов, а при помощи дополнительной пластины можно установить большее количество датчиков.

Выбрать и купить наборы ЛАРТ можно на официальном сайте: lartmaster.ru/

Наборы и конструкторы SmartElements

Конструктор Смарт Робо

Готовый конструктор для создания электронного робота на основе Ардуино, в комплект входит необходимое количество элементов, и руководство к сборке. Базовый элемент набора – плата от Keyestudio (100% аналог Ардуино). Полученный робот может быть запрограммирован на движение по линии, возможность объезда препятствий и управление от дистанционного пульта. Все элементы соединяются при помощи быстроразъемных соединителей и не требуют пайки. Доработать и усовершенствовать полученную конструкцию можно добавив на плату дополнительные элементы, совместимые с контроллером Ардуино.

Конструктор Смарт

Серия наборов, которые отличаются по комплектации. Основной компонент – плата Smart Uno – аналог контроллера  Ардуино Уно, не уступающий ему по качественным характеристикам. В зависимости от комплектации (Смарт 10, Смарт 20 и Смарт 30) набор содержит элементы, как для начального уровня проектирования, так и для разработки более сложных проектов. При необходимости возможно подключение других электронных компонентов, совместимых с микроконтроллером.

Смарт Genuino

Серия наборов – Смарт 10 Genuino, Смарт 20 Genuino, Смарт 30 Genuino, которые отличны по количеству деталей в комплекте. Главный базовый компонент – плата Genuino Uno, кроме которой в составе имеются электронные детали, беспаечная макетная плата, провода и руководство по проектированию.  Набор будет интересен как новичкам, так и профессиональным пользователям.

Выбрать и купить конструктор SmartElements можно на официальном сайте: http://smartelements.ru/

Робоплатформа Robbo (ScratchDuino)

Конструктор предназначен для обучения детей и взрослых основам робототехники и электроники. Управление роботизированным механизмом может осуществляться из различных сред программирования (Scratch, Lazarus, Кумир) или же пульта управления. Базовый компонент – картридж Ардуино. В зависимости от типа комплектации варьируется количество составных элементов.

Выбрать и купить конструктор Robbo можно на официальном сайте: http://robboclub.ru/

Наборы Arduino Смайл

Мастер Ардуино

Образовательный электронный конструктор, который разделен на серии, в зависимости от количества базовых компонентов (Старт, Light, XXL). Главный элемент – микроконтроллер Arduino UNO R3,  помимо которого в набор входят и другие электронные детали, необходимые для обучения робототехнике и конструированию. Наборы помогут освоить правила и особенности программирования на С/C++.

Выбрать и купить конструктор серии Мастер можно на официальном сайте: http://mbitech.ru/

Подведение итогов

Как видно из приведенного нами краткого обзора, сегодня можно найти достаточно широкий ассортимент сделанных в России готовых наборов Arduino для электронного конструирования. Преимуществом российских наборов является лучшее, чем у недорогих китайских конструкторов качество исполнения компонентов и наличие инструкции на русском языке. Основной минус — достаточно высокая по сравнению с теми же аналогами в Китае стоимость. Очень часто, открыв российский набор, можно найти просто переупакованные китайские запчасти с иероглифами на модулях и датчиках. Только некоторые производители предлагают уникальные конструкторы собственной разработки. Будем надеяться, что рынок образовательной ардуино робототехники будет только расти и у нас впереди еще будет много открытий.



arduinomaster.ru

alexxlab

leave a Comment
