Подключение люстры с пультом управления: видео, схема, фото

В последнее время на рынок огромным потоком хлынули потолочные светильники с пультом управления. И в зависимости от их стоимости, производители предлагают дополнительные функции, кроме включения и выключения света в комнате. Дополнительные «фишки» — это регулировка яркости, изменение цвета для RGB светодиодов по желанию, наличие таймера включения и выключения, а также микрофон для аккомпанирования под музыку и световые эффекты. То есть можно выбрать люстру на любой вкус и цвет, а также возраст покупателя. В этой статье мы расскажем вам, как выполнить установку и подключение люстры с пультом управления.

Этапы установки

Установка светильника на пульте ни чем не отличается от обычного монтажа потолочного светильника. Перед покупкой обязательно проверяйте комплектацию изделия, а также наличие инструкции с пошаговой установкой. Также проверьте исправность патронов для ламп, путем визуального осмотра. Попросите продавца проверить исправность пульта управления и даже собрать для проверки светильник.

Перед установкой люстры с пультом управления находим в комплекте перфорированную планку и длинные болты с гайками, её будем прикручивать к потолку, как показано на фото ниже:

Далее нужно внимательно осмотреть место перед бурением и наметить точки для бурения в плите потолка, так чтобы не повредить проводку. Если у вас потолок из гипсокартона, то для крепления планки используются болты «Молли». О том, как не попасть в проводку при сверлении, мы рассказывали в соответствующей статье.

Если вы хотите более подробно изучить нюансы установки люстры своими руками, рекомендуем перейти по предоставленной ссылке, где мы рассмотрели не только основные способы крепления, но и технологию монтажа светильника на натяжной потолок!

Правила подключения

После монтажа планки обесточьте линию выключением автомата в щитке. Теперь можно заняться подключением проводов, выходящих из потолка. Для начала их нужно аккуратно выпрямить и уровнять в размере. Тут не переусердствуйте, зачистите их с конца на полтора сантиметра. Если провода одного цвета необходимо найти фазу. В том случае если три проводника выходят и у вас ранее стоял двухклавишный выключатель, одну из фаз придется заизолировать, а выключатель заменить на одноклавишный. Как найти фазу можете ознакомиться в нашей статье. Разводим провода в стороны, включаем автомат и ищем фазу. Маркером или фломастером отмечаем фазные проводники, после чего снова отключаем автомат.

На верхней чаше люстры располагается блок управления и пластмассовая клемма для подключения жил. На клемму обычно подходят провода трех цветов: синий или черный (N), коричневый или красный (L), желто-зеленый (PE). Подводящие провода нужно подключить к клеммам (L) фаза и (N) ноль. Клемма (РЕ) не используется в старых домах.

Как правило, контроллер уже разведен на лампы, которые объедены в группы. На контролерах имеется наклейка со схемой подключения, и при желании можно переключить группы в светильнике по своему желанию. Схема подключения люстры с пультом управления представлена ниже:

Монтаж светильника желательно производить в присутствии помощника, который будет придерживать его, в то время пока вы производите подключение к клеммам. При отсутствии такого помощника, можно с помощью крючка из проволоки или веревки, временно подвесить люстру на время монтажа проводов в клеммник.

Последним этапом будет окончательный сбор всех элементов, установка абажура и ламп. Особое внимание стоит уделить контакту лампы с цоколем, то есть закручивать нужно с чувством, обеспечив хороший контакт. Теперь можно включить автомат и подать питание на линию освещения, после чего пробовать управлять освещением с пульта.

Важно! Люстра работает только если выключатель в положении включено и на нее приходит напряжение. Только тогда можно управлять пультом.

Напоследок рекомендуем просмотреть видео, на котором наглядно демонстрируется правильное подключение люстры с пультом управления:

Вот мы и рассказали, как самостоятельно установить и подключить люстру на пульте своими руками. Как вы видите, ничего сложного нет, главное действовать согласно предоставленной инструкции.

Наверняка вы не знаете:

samelectrik.ru

Как подключить люстру с дистанционным пультом управления

Дистанционное управление освещением не роскошь, такие системы являются жизненной необходимостью и очень удобны в концертных залах, на стадионах и других общественных аудиториях с большими площадями. Дистанционное управление избавляет от длительных переходов к выключателям. Существуют разные принципы работы этих систем:

инфракрасные;
в диапазоне радиоволн;
по каналам мобильной связи и интернету.

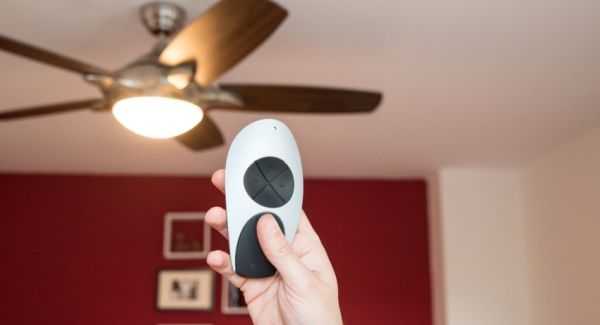

Пульт дистанционного управления люстрой

С развитием технологий оборудование стало дешевле и доступнее для обычного потребителя. Поэтому все чаще системы освещения с дистанционным управлением приобретают, собирают и устанавливают в квартирах, индивидуальных домах. Процесс подключения системы дистанционного управления не сложный, но детали зависят от многих факторов:

в каком диапазоне работает система;
какие используются лампы – накаливания, экономные дневного света, галогенные или светодиодные;
расстояние до люстры и место ее расположения.

Все это определяет, как подключить люстру с пультом, исходя из местных условий. Чтобы понять алгоритм действий, стоит рассмотреть самый простой способ подключения люстры с дистанционным управлением в квартире или частном доме.

<a href=»http://elquanta.ru/vyklyuchateli/lyustry-dvojjnomu-vyklyuchatelyu.html»>Подключение люстры к двойному выключателю</a>

Крепление и подключение проводов

Методика крепления люстры к потолку остается прежней. Классические варианты предусматривают крюк или металлические DIN рейки, которые вкручиваются в потолок и на них фиксируется корпус люстры. Для каждой модели прилагается инструкция, как это сделать.

Крюк для крепления люстры на потолке

Металлические планки для крепления люстры

Сложность при сборке системы дистанционного управления, подключения люстры заключается в том, где установить контроллер. Контроллер – это один из важнейших элементов дистанционной системы управления, он принимает сигналы, посылаемые с пульта или стационарного выключателя, и осуществляет заданные сигналом коммутации для установленного режима освещения.

Опции могут быть самые разные:

включение отдельных групп ламп на люстре;
регулировка яркости освещения;
на стационарном пульте бывают функции поиска дистанционного пульта – нажимается соответствующая кнопка и подается сигнал, который включает на дистанционном пульте мелодию или тональный звук, что значительно облегчает его поиск.

Обычно контроллер имеет малые габариты и легко помещается под декоративный колпак люстры, который закрывает колодку подключения проводов на потолке.

Установка контроллера в корпусе люстры

Можно установить контроллер в стене со стационарным переключателем или в другом месте, для этого придется протянуть от него провода к люстре и стационарному пульту управления.

В квартирах для освещения обычно предусматривают двойной или тройной выключатель, контроллер расширяет эти возможности.

Различные модели контроллеров имеют отличия в схемах подключения. К каждому изделию прилагается электрическая схема, иногда даже пиктографический рисунок, где указан цвет проводов и места соединения. При сборке рекомендуется придерживаться этих инструкций. В большинстве случаев на контроллере три контакта для подключения к сети – фаза, ноль и заземление, и 2–4 контакта на отдельные группы ламп, которые подключаются к фазным проводам люстры (обычно коричневого цвета).

Одноканальный контроллер и пульт дистанционного управления

Все нулевые концы соединяются скруткой в один контакт, который изолируется кембриком, изолентой или специальными пластиковыми колпачками. Провода заземления (желто-зеленого цвета) соединяются таким же образом и фиксируются предусмотренным для этого болтом на корпус люстры. Если такого крепления нет, допускается заизолировать контакт и никуда не подключать.

Многоканальный контроллер и пульт дистанционного управления для люстры

Монтаж контроллера и все электрические соединения делаются при обесточенной сети в помещении этого здания.

Подключение к контроллеру и пульту

Такие люстры имеют более многофункциональные контроллеры, они управляют не только включением отдельных групп светодиодов, интенсивностью их светового потока, а могут работать в режиме заданных программ, обеспечивать цветомузыкальное сопровождение. Группы с галогенными лампами в конструкции люстры обеспечивают основное освещение, а светодиодные выполняют цветосветовые эффекты.

Лучше всего покупать люстры в комплекте с дистанционным управлением и не усложнять себе жизнь. Сейчас многие производители делают такие изделия, это обеспечит гарантии и подробные схемы, инструкции как подключить люстру с пультом.

Выбирать надо модель, управляемую по радиоканалу, в отличие от инфракрасного канала передачи сигнала нет необходимости направлять пульт в сторону люстры. Для радиоканала не требуется условий прямой видимости люстры и не имеют значения различные препятствия, стены или мебель, радиус действия значительно больше. С любой точки дома или территории двора можно управлять освещением. Некоторые пульты работают на расстоянии до 100 м.

Работая в паре с приемником на одной частоте, пульт передает сигнал на контроллер, который задает цветосветовые эффекты по установленной программе.

В большинстве случаев приемник радиосигнала и контроллер составляют один блок в едином корпусе.

Последовательность подключения

Обесточивается группа освещения, выключается соответствующий автомат на вводном устройстве. Демонтируется выключатель, в стене останется три провода, общий и два на группы ламп люстры. Для определения общего провода проще всего пометить его до того, как снять выключатель, на контактах его легко определить. При переключении клавиш на него замыкаются остальные 2 контакта.

Для систем дистанционного управления, где нет базового пульта, можно оставить выключатель в постоянно включенном положении или демонтировать, замкнув общий провод с одним из двух оставшихся. Все концы заизолировать и закрыть коробку декоративной крышкой или заштукатурить.

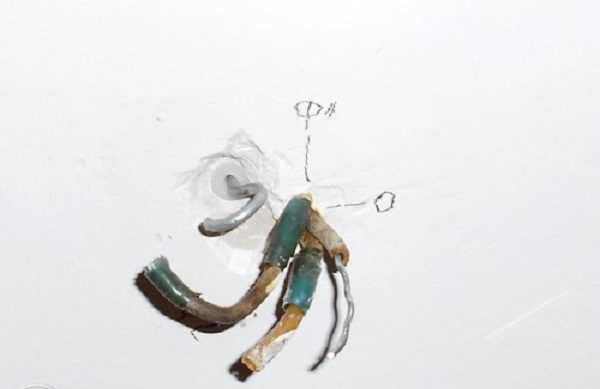

Общий провод на потолке желательно пометить при демонтаже старой люстры или до снятия выключателя определить мультиметром. Прибор ставится в режим измерения переменного напряжения на предел шкалы выше 220В. Контрольные щупы подключаются к двум из трех проводов. Включая клавиши выключателя, нужно смотреть, между какими проводами появляется напряжение. Если напряжения нет, то оставшийся неподключенный к мультиметру будет общим.

Схема определения общего провода на люстре

Существует несколько способов определения общего провода. Вместо мультиметра можно использовать контрольную лампу. Индикаторной отверткой можно проверить по наличию фазы, когда с выключателя на лампы подается фаза, при включении обоих клавиш выключателя на двух проводах индикатор будет светиться. На общем индикаторная отвертка ничего не покажет. При подключении фазы на общий провод люстры, индикатор его сразу покажет, на двух остальных индикатор отвертки не будет светиться.

После определения общих проводов на выключателе и потолке, меняется выключатель на базовый стационарный пульт. На него необходимо подать питание 220 В, для этого надо демонтировать выключатель и развести три провода в разные стороны.

Все это делать при отключенной сети. На потолке, в месте подключения люстры, общий провод перемыкается с одним из двух приходящих с выключателя.

Далее подключается питание, мультиметром определяется, между какими проводами выключателя появится напряжение 220В. Эти два провода подключаются на клеммы L и N стационарного пульта управления, оставшийся провод на клемму OUTPUT.

Схема подключения стационарного пульта

После чего корпус стационарного пульта ставится на место выключателя.

Сдвоенный и одиночный провода на потолке подключаются к контроллеру:

нулевой на клемму N;
фазный на клемму L и общий провод группы ламп.

Схема подключения люстры к контроллеру

После сборки схемы в патроны люстры вкручиваются все осветительные элементы, затем подключается питание, проверяется работоспособность всех режимов при управлении освещением с дистанционного и стационарного пультов. При нормальной работе напряжение отключается и завершается монтаж люстры на потолок.

Пульт для люстры. Видео

Об удобстве настройки и использования пульта для люстры рассказывает видео ниже.

Из вышеуказанной информации следует, что люстру с дистанционным управлением любой модели можно подключить самостоятельно. Но при этом надо помнить о мерах безопасности. По непонятным вопросам следует проконсультироваться с опытными специалистами.

Оцените статью:

elquanta.ru

Подключение люстр с пультом управления: сборка и монтаж

В жилых домах используются разные источники освещения: люстры, бра или встраиваемые светильники. Эти лампы необходимо включать и отключать. Для этого используются выключатели, зафиксированные на стене или светильнике. К ним необходимо подходить, но есть осветительные приборы, выключатель которых можно положить в карман, – это люстры с пультом дистанционного управления.

Люстра с пультом ДУ

Система дистанционного управления

Обычный выключатель закреплён на одном месте. Это достоинство и недостаток одновременно – он никогда не потеряется, его легко найти в темноте, но чтобы включить и выключить свет необходимо идти к месту установки.

Пульт ДУ можно носить с собой и управлять светом, не вставая с кровати. Но такое устройство легко потерять в комнате. Этого недостатка лишена система из малогабаритного пульта ДУ и стационарного выключателя. В более продвинутых моделях есть функция звукового сигнала на переносном модуле при команде со стационарного блока.

В основу работы пульта дистанционного управления заложена передача команд при помощи радиоволн.

Состоит такая система из двух блоков:

Передатчика, находящегося в блоке дистанционного управления. В зависимости от нажатых кнопок, он подаёт управляющий радиосигнал на приёмник, находящийся в люстре. Питание пульта ДУ осуществляется от батареек;
Радиоприёмника, находящегося в люстре. Этот приёмник настроен на приём сигнала только своего ПДУ. Полученные команды обрабатываются блоком автоматики, который управляет лампами. Питание осуществляется от сети 220В.

Система дистанционного управления

Принцип дистанционного управления

Команды подаются нажатием кнопок на пульте и радиоволнами передаются в приёмное устройство, встроенное в контроллер – электронный блок, управляющий её работой.

Состоит это устройство из следующих частей:

блока питания;
приёмника сигнала со встроенной антенной;
логической схемы, расшифровывающей входной сигнал и передающей его на силовой блок;
силовой блок – включает и выключает свет или меняет его яркость.

Контроллер выполняется малого размера и помещается в люстре или подвесном потолке.

Важно! Недостатком таких плат является чувствительность к перегреву и высокой влажности.
Выбор СДУ
Систем ДУ есть много разновидностей, можно подобрать необходимую, исходя из конкретных условий.
Радиус действия управления
Прежде всего, определяется необходимая дистанция срабатывания. В обычных жилых помещения достаточно 8 метров. Такой дальностью обладают бюджетные системы. Они состоят из переносного пульта и встраиваемого контроллера.
Защита от помех и посторонних сигналов
В многоквартирном доме систем ДУ может быть много. Чтобы они не влияли друг на друга, пульт и контроллер должны быть взаимно настроены.
Для этого радиосигнал шифруется по определённому алгоритму, и команды от постороннего пульта не воспринимаются контроллером.
Обратите внимание! Недостаток этой схемы в том, что настройка выполняется на заводе и при утере или поломке пульта приходится менять весь комплект.
Количество каналов управления
Число каналов управления соответствует кнопкам на пульте и количеству светильников, которыми может управлять система. Самые распространённые конструкции имеют 4 канала и 4 кнопки:
A,B – управляют отдельными лампами или режимами работы светильника;
С – включает свет полностью;
D – отключает свет полностью.

Пульт ДУ
Мощность светильников
Люстры потребляют определённые мощность и ток, зависящие от числа и типа установленных ламп. В контроллерах устанавливаются системы коммутации для ламп общей мощностью до 1кВт. Это больше, чем любой из бытовых люстр.
Важно! При необходимости управлять большей мощностью выбирается контроллер большей мощности, или устанавливается дополнительное реле.
Питание пульта и контроллера
Электронным схемам передатчика и приёмника необходимо электропитание:
В пульте установлены обычные пальчиковые батарейки типа АА или ААА. Вместо них можно использовать аккумуляторы соответствующего формата;
Контроллер подключается к сети 220В проводами, которыми запитана люстра. При подключении необходимо «ноль» и «фазу» подключать к соответствующим клеммам.
Интересно. При подаче напряжения после отключения сети или включения выключателя контроллер, не дожидаясь управляющей команды, включит свет.
Места установки контроллеров ДУ
Монтируются платы ДУ в светильники любых конструкций, только необходимо учесть ток ламп и напряжение сети.
Устанавливается контроллер в одно из следующих мест:
в пространство в потолке возле места подвеса светильника;
в защитный кожух или корпус люстры;
в монтажной коробке, к которой подключаются лампы;
внутри гипсокартонной стены;
вместо настенного выключателя.
Во все эти места контроллеры включаются просто в разрыв сети, за исключением установки вместо обычного выключателя. Для работы плате необходимо питание – фаза и ноль, а к выключателю приходят фаза и провод от лампы. Поэтому ноль необходимо подводить отдельно. Проще всего это сделать при установке выключателя в одном блоке с розетками.
Как собрать люстру с СДУ
Устанавливаться платы управления могут в любые светильники: от антикварных до самых современных, со светодиодами и галогенными лампами. Достоинства современной аппаратуры в наличии дополнительных плат, осуществляющих различные световые эффекты, и мест для их установки.
Внутри корпуса находятся:
контроллер ДУ с антенной;
провода питания ламп и подключения сети;
клемма, к которой подсоединен заземляющий проводник;
платы дополнительных спецэффектов.

Конструкция люстры с контроллером
Дополнительные возможности системы ДУ
Кроме обычного управления светом, такие системы обладают дополнительными возможностями. Незадействованные каналы управления подключаются к другим электроприборам. Это могут быть бра, электропривод штор или потолочный вентилятор.

Управление одним пультом двумя лампами
Более сложные устройства способны дополнительно к обычным функциям:
включать свет по таймеру;
менять яркость и цвет светодиодных ламп;
служить в качестве светомузыкальной установки.
Кроме обычных устройств на радиоуправлении, есть конструкции, управление которыми осуществляется хлопком или другим громким звуком.
Как подключить люстру с пультом управления
Сборка люстры с пультом управления производится на полу, после чего она крепится на потолок. «Висюльки» к люстре цепляются после окончания работ. Методы крепления таких приборов не отличаются от обычных, но подключение люстры с пультом имеет свои особенности.
Установка выключателя
При отсутствии в комплекте стационарного пульта управления настенный выключатель демонтируется или отключает устройство полностью.
Стационарный пульт устанавливается вместо обычного выключателя и работает, независимо от переносного устройства. Кроме управления светом, стационарный пульт поможет найти мобильный – при нажатии кнопки на настенном устройстве переносное издаёт звуковой сигнал.
Поиск на потолке нулевого и фазного проводов
Согласно ПУЭ, стационарный выключатель должен разрывать фазный провод, но это не всегда так. Поэтому поиск нулевого и фазного провода на потолке начинается с проверки правильности фазировки на выключателе:
включить выключатель, лампа при этом должна гореть;
открыть защитную крышку;
проверить индикаторной отвёрткой наличие фазы на клеммах.

Поиск индикаторной отвёрткой фазного провода
Если индикатор показывает фазу, то подключение выполнено правильно. Если фаза отсутствует, то она появится на одной из клемм при отключенном состоянии устройства. В этом случае подключение выполнено неверно, и его необходимо изменить.
Важно! В двух,- или трёхклавишном выключателе фазный провод подключается к одиночной клемме.
После проверки подключения на выключателе производится поиск ноля и фазы на потолке:
Отключить питание;
Снять люстру и зачистить концы проводов. Развести их в стороны;
Если выключатель многоклавишный, то оставить один отходящий провод. Остальные отключить и заизолировать;
Подать питание и включить выключатель;
Индикаторной отвёрткой найти на потолке фазный провод. Отогнуть его в сторону;
Тестером найти конец, дающий по отношению к фазному проводу 220В. Это нулевой вывод;
Снова отключить питание и подключить контроллер, находящийся в люстре. Лишние концы заизолировать.
Подключение контроллера
Подключение контроллера производится по схеме, находящейся на корпусе устройства или в прилагаемом паспорте. К клемме «L» подключается фазный провод, приходящий от стационарного выключателя или монтажной коробки, к клемме «N» нулевой. Лампа подключается к клеммам «N» и «Out». При наличии нескольких каналов один из проводов каждой из ламп подключается к своей клемме «Out», а оставшиеся вместе – к клемме «N».
Заземление подключается к клемме «PE».

Схема подключения контроллера через выключатель
Люстра с пультом дистанционного управления даёт дополнительные возможности организации освещения. Подключение таких светильников доступно любому мастеру, обладающему минимальными навыками в электромонтаже и знаниями электротехники.
Видео
amperof.ru
на дистанционном управлении, правильно, установка полочной люстры
Правильная установка потолочного светильника. Люстры с пультом управления пользуются большой популярностью, почти в каждой квартире или доме есть люстра – светильник потолочный. Обычно, светильник располагают в центре потолка, чтобы помещение равномерно освещалось. Подвешиваются на крюк или при помощи дюбелей жестким способом крепятся на потолок. Существует два метода установки светильника и люстры на пульте управления:
На потолок устанавливается планка, входящая в комплектацию люстры. Планка должна крепиться двумя декоративными болтами. После этого к потолку подводят питающие провода, крепят люстру, болты хорошо затягивают.
Во многих старых квартирах в потолке есть очень большое отверстие для крепления крюка. Чтобы это отверстие спрятать, нужно сместить на планку таким образом, чтобы отверстие было закрыто люстрой. Так можно закрепить недорогие, но очень распространенные настенные светильники. Хорошо, если Вам будет кто-нибудь помогать.
Объемные и тяжелые люстры, в которые обычно вставляется трансформатор, устанавливаются иначе. Эти люстры обычно имеют две составляющие – тяжелое основание, на котором располагаются регулирующая аппаратура и понижающий трансформатор, и внешняя панель, на которой установлены декоративные электрические патроны.
Крепление
В первую очередь основание крепится к потолку тремя – четырьмя дюбелями. Подключаются питающие провода к первичной обмотке трансформатора контактами клеммника. Их легко определить, потому что они тоньше, чем провода вторичной обмотки. Обязательно нужно подключить к люстре заземляющий провод. После этого внешняя панель специальными декоративными болтами крепится к основанию.
Перед тем, как устанавливать потолочные светильники своими руками, не забудьте снять с них легкобьющиеся и хрупкие элементы, чтобы случайно ничего не сломать. Когда люстра подключена, нужно проверить ее рабочее состояние во всех режимах. В самом конце установки люстры своими руками можно вернуть все детали на место.
Люстра на пульте, которую вешают на крюк, подключается очень легко. Ее нужно повесить на крюк, присоединить питающие провода, декоративным колпачком замаскировать соединение проводов и крюк, колпачок тщательно закрепить. Так же проверить работоспособность светильника и установить легко бьющиеся детали. Полезные советы как подключить люстру с пультом на потолке.
Установка потолочной люстры
В старых квартирах потолочные люстры с пультом или без подключаются очень легко, в сравнении с новостройками. Обычно посредине потолка есть отверстие для крюка и около него – провода. На стене расположен двухклавишный выключатель, к которому подключено такое же количество проводов, чаще три. Если выключатель люстры одноклавишный, значит, третий провод отведен в сторону и изолирован, а у люстры будет только один режим освещения. Обычно такой способ подключения люстры на потолке бывает в квартирах старого образца во всех помещениях, кроме гостиной.
Многие люстры советского времени работали с тремя режимами освещения. Такие светильники состоят из двух электрических проводов, в каждом находится группа светильников, подключенных параллельно друг с другом. Один провод, выходящий из люстры общий для остальных. Если появляется напряжение между общим и любым другим, работают обе группы.
Подключение проводов к люстре
При одной фазе напряжение должно появиться между рабочим нулем и фазой. Правильное соединение проводов к люстре — общий провод светильника присоединен к рабочему нулю, а фаза подается на два провода через двойной выключатель. Неправильное соединение — общий провод присоединен к фазе, а рабочий ноль подается на два оставшихся провода через выключатель, люстра будет работать. В этом случае человека, при замене лампы, может ударить током, даже при выключенном выключателе.
Важно найти общий провод из проводов, торчащих из потолка. Можно развести провода в разные стороны, включить обе клавиши выключателя. Индикаторной отверткой дотронуться до каждого провода, тот провод, на котором не сработает индикаторный огонек и будет общим. После этого выключить клавиши выключателя и снова проверить напряжение. При правильном соединении индикаторный огонек на отвертке не сработает ни на одном проводе.
Если индикатор срабатывает при включенном и выключенном выключателе, это может говорить о неправильном соединении проводов. Тогда нужно все проверить надежными способами. Лучше взять специальные измерительные приборы, например мультиметр. Прибор установить в положение измерения напряжения, клавиши выключателя включить. Дотронуться мультиметром поочередно до каждого провода. Два провода отогнуть в разные стороны, одну клавишу выключателя включить, другую – выключить. Между отогнутыми проводами должно исчезнуть.
Теперь щупами мультиметра коснуться третьего провода и поочередно до двух отогнутых, общим будет тот провод, где возникает напряжение. Этот провод нужно пометить. Чтобы отыскать общий провод на люстр с пультом, нужно измерять сопротивление между тремя проводами на люстре. Когда найдете два провода с большим сопротивлением, третий и будет общим.
Теперь правильно подключайте люстру с пультом своими руками. Не забудьте полностью обесточить квартиру. Клеммным соединителем провода, торчащие из потолка присоединить к проводам люстры. При наличии у люстры четвертого – заземляющего – провода (желто-зеленый), его необходимо просто изолировать. При правильном подключении люстра работающая на пульте, после выключения, работает.
В новых квартирах из потолка наблюдается четыре провода, четвертый – заземляющий. Его нужно присоединить к люстре, к такому же проводу. Если из потолка видно четыре провода одинакового цвета, придется найти и заземляющий провод.
Необходимо отключить вводный автомат. Кусок провода без изоляции присоединить к щупу прибора, другой зачищенный конец провода намотать на вентиль неокрашенной батареи. Мультиметр установить в режим измерения сопротивления и поочередно касаться четырех проводах. Заземляющий будет провод, где прибор покажет сопротивление.
Подключение люстры с пультом на дистанционном управлении
Последними новинками в области осветительных приборов стали люстры с пультом дистанционного управления, сейчас мы вам расскажем как ее можно подключить самому. Такие люстры с пультом имеют несколько светодиодных светильников и контроллер. Новые люстры на пульте могут использоваться не только в качестве осветительных приборов, но и как таймер или цветомузыка. Для управления к светильникам прилагается пульт, некоторые имеют два – дистанционный и стационарный, который осуществляет поиск, в случае потери дистанционного пульта люстры. Базовый пульт устанавливается на стене, как выключатель. Благодаря звуковому зуммеру, потерянный пульт легко отыскать.
В старых квартирах люстры с одним пультом управления легко подключаются причем самостоятельно. Нет необходимости подключать заземление, его достаточно хорошо изолировать. В новых квартирах требуется подключение и заземления. Если настенный выключатель постоянно оставлять включенным, то его можно не убирать. Если он не нужен, то нужно соединить два провода на месте выключателя.
При установке люстры своими руками со стационарным на дистанционном пульте, нужно отключить питание, снять выключатель, провода развести в стороны. На потолке соединить общий с одним из двух проводов и включить питание. Между концами присоединенных проводов должно быть напряжение. Эти провода нужно присоединить к клеммам N и L на стационарном пульте, а оставшийся провод к клемме «выход». Потолочные провода с люстрой соединяются следующим образом: к сдвоенному – один, к одиночному – второй, заземляющие провода, если есть, соединяются между собой.
Люстры с пультом управления имеют электронный контроллер, помогающий производить перебор режимов работы люстры. Контроллеры продаются с дистанционными пультами, можно купить и без люстры.
Подключение люстры работающей на пульте можно осуществить через контроллер, что позволить увеличить количество режимов. Если люстра небольшая, контроллер можно установить в отверстие на потолке.
Теперь Вы легко подключите любой потолочный светильник. Главное, не забывайте отключать электроэнергию при работе для собственной безопасности.
sovetprost.ru
Как подключить люстру с пультом управления, схема и сборка
Люстра с пультом управления обладает очень удобной конфигурацией. Благодаря пульту управления можно использовать светильник на расстоянии, что очень хорошо во время работы. Либо включать и выключать свет, когда ложитесь спать. Вам не нужно будет по темноте пробираться к кровати, вы сможете спокойно выключить свет уже лёжа в своей тёплой постели.
В этой статье мы расскажем вам, как подключить люстру с пультом. Опишем устройство прибора, этапы как правильно собрать контроллер, дадим схемы установки и расскажем как произвести монтаж всего устройства к вашему потолку.
Устройство и принцип работы прибора
Как правило, потолочные светильники с пультом управления работают в нескольких режимах, основном и вспомогательном. Вспомогательный режим добавляет особый эффект в общую световую палитру помещения. Обычно основное освещение обеспечивает блок светодиодных ламп, которые имеют небольшую мощность, но установлено их довольно много. Дополнительную подсветку могут обеспечивать компактные галогенные лампы с разным цветом излучаемого света.

Устройтсво потолочного светильника с пультом
Подключаются все лампы отдельными блоками, каждый из которых монтируется к контроллеру. Именно он обеспечивает работоспособность и нормальное слаженное функционирование всех режимов и пульта с люстрой. Можно сказать, блок управления является сердцем всего устройства и отвечает за его слаженную работу.
Управление пультом осуществляется с помощью радиоканала. Пульт имеет определённое количество кнопок, которые соответствуют режимам работы светильника. Дальность взаимодействия зависит от типа устройства и потребностей покупателя. Для малогабаритных приборов обычно дальность не слишком большая.
Существуют разновидности, к которым можно подобрать комплектацию с большим радиусом действия. Пульт комплектуется с приёмником, и для замены пульта необходимо будет либо заменить приёмник или же настроить его на необходимую частоту.
Приёмник тесно взаимодействует с контроллером и находится перед ним в схеме. При нажатии на клавиши пульта, через него подаётся сигнал к управляющему устройству, которое выполняет свои дальнейшие функции.
Установка контроллера
Чтобы потолочный светильник работала нормально и выполняла свои функции согласно заданной программе, в конструкцию обязательно необходимо подсоединить к блоку управления. Люстра, которая обладает несколькими комплектами светильников, объединённых в блоки, соединяется с помощью контроллера. Каждый блок подсоединяется к нему, а затем контроллер подключается к устройству направления, которое взаимодействует с пультом управления.
Если схема одной группы лампочке нуждается в использовании блока питания, тогда контроллер подключается к нему напрямую. Если же блок питания необязателен, тогда достаточно просто все контакты собрать в цельный провод и направить к управляющему устройству.
Блок управления должен отвечать необходимым параметрам, из-за этого следует подбирать его в соответствии с вашим устройством. Бывают контроллеры с двумя, тремя и более каналами, что позволяет сделать люстру более функциональной.
Зачастую покупая такуой светильник, вся её комплектация будет располагаться в корпусе и спрячется при установке там же. Но если необходимо собирать прибор самостоятельно, тогда постарайтесь установить контроллер именно в корпус, для экономии места.
Если такой возможности нету, его можно установить рядом с выключателем и спрятать в углубление в стене. Для возможности замены, лучше всего закрыть контроллер с помощью специального пластикового корпуса.
В итоге мы получаем следующую последовательность подключения и срабатывания всей нашей системы: при взаимодействии с клавишами пульта, он передаёт сигнал на приёмник, который включает подачу тока на контроллере и активирует необходимую нам часть управляющего устройства, контроллер, в свою очередь, начинает раздавать электричество на необходимые нам лампочки. Таким образом, и осуществляется работа контроллера и люстры.
Подключаем светильник с пультом
Вот мы и подошли к решению вопроса как подключить люстру с пультом. В целом подключение такого устройства практически ничем не отличается от установки обычной люстры. Но есть некоторые нюансы, на которые следует обратить своё внимание.
Основное питание должно подключаться к строго отведённым контактам и с правильной полярностью. В противном случае лампа может либо не заработать или же полностью прийти в непригодность.
Также выключатель для такой лампы может также обладать дополнительными функциями и иметь свой встроенный передатчик, от которого будут отходить лишние провода. Их необходимо собрать и подключить к тому же приёмнику, который установлен для пульта управления, чтобы была возможность регулировать работу с помощью стационарного выключателя.

Схема подключения к сети 220
Если приёмник и контроллер установлены возле выключателя или в любом другом месте, от них будет отводиться провод к точке установки люстры. Его необходимо подключить к каждой из групп отдельно. Заметьте, что от контроллера будет отходить сразу несколько проводов, в зависимости от количества групп лампочек.
Каждый провод будет соответствовать своей группе и их следует собрать и подключить в правильном порядке. В противном случае функционировать она будет не так, как вы планировали.
Производим монтаж крепёжной системы
Следующим что следует обозначить в вопросе, как подключить люстру с пультом, это сборка конструкции и закрепление на потолке. Люстра с пультом управления довольно увесистая из-за наличия множества разных элементов, и как правило, большого размера.

Крепление планки к потолку
Для неё будет недостаточно использование стандартного жёсткого провода, на который она просто повесится. Необходимо установить более надёжную систему. Для этого отлично подойдёт несколько металлических пластин.
В среднем, вполне достаточно использовать две или три пластины, но для более увесистых и больших люстр может понадобиться ещё дополнительное крепление. Фиксировать пластины на потолке лучше всего с помощью анкерных клиньев. На каждую пластину использовать 2-3 анкера.
Люстры зацепляется специальными фиксаторами за пластины, в некоторых случаях она может к ним прикручиваться болтами. Стоит заранее расчертить и тщательно измерять месторасположение крепления, чтобы при закреплении люстры не возникло никаких проблем.
Оценка статьи:
Загрузка…
Поделиться с друзьями:
proosveschenie.ru
Как подключить люстру с пультом к двойному выключателю
Современные осветительные приборы отличаются функциональностью и качеством. Сегодня большой популярностью начинают пользоваться люстры с дистанционными пультами для управления. Здесь Вы можете купить люстру с пультом управления.
Осветительный прибор этого типа – конструкция с несколькими светильниками (лучше покупать со светодиодными), контроллером в качестве органа управления, дополнительно прилагается беспроводной пульт, есть модели с 2-мя пультами:
• стационарным базовым, с удобной функцией поиска;
• дистанционным для управления на расстоянии.

Стационарный базовый пульт может монтироваться вместо стандартного двойного выключателя. Он выполняется ту же самую функцию, что и выключатель, но при его помощи можно легко найти дистанционное устройство при помощи звукового встроенного зуммера.
Особенности подключения люстры
Проще всего для электропроводки в квартире подключить светильник с одним пультом, заземление в этом случае не требуется. Подсоединяются только общий провод, затем любой из оставшихся двух. Последний надо заизолировать и отвести в сторону, он не должен мешать.
Если монтаж требуется для квартиры в новострое, где проводка имеет 4 провода, заземление является необходимым. В том случае, когда настенный выключатель убирается, то 2 провода, которые остаются при его снятии, надо соединить вместе.

Стационарные пульты, монтируемые на место выключателя, предназначены для рабочего напряжения в 220 В. Сначала на щитке отключается питание, после снимается корпус выключателя, провода разводятся в стороны. На потолке в точке установки соединяются один из кабелей проводки и один для люстры (но только не заземляющий), питание можно включить. Мультиметром замеряется напряжение, которое возникает между оголенными концами уже соединенных проводов. Обычно уровень напряжения небольшой, но оно должно определяться в любом случае, питание после проверки следует отключить.

Те кабеля, между которыми возникло напряжение, надо аккуратно подсоединить к клеммам стационарного пульта, отмеченными «L», «N». Один провод, который остался, соединяется с клеммой под названием «выход» (в инструкции такая клемма может иметь другое название, но смысл тот же). Клемма РЕ не подключается вообще, она остается свободной. На потолке к сдвоенному проводу подключается один из оставшихся, к заземляющему – специальный для заземления, к одиночному – один из подключенным ранее (для которых проверялось напряжение). Далее на щитке включается питание, проверяется работа стационарного пульта и дистанционного.
РЕКОМЕНДУЕМ ПОЧИТАТЬ
Facebook
Twitter
Вконтакте
Google+
stroim-domik.net
