Сообщества › Электронные Поделки › Блог › Мощный 6-ти канальный ШИМ (PWM) регулятор с ручным управлением

Прямой применяемости устройства в авто я не вижу, но решения можно использовать в таких поделках, как регулировка яркости фар, подсветки салона, плавного розжига, дальний в пол накала и т.д. и .т.п… Просто используйте силовую часть в ваших целях. Для управления яркостью ламп дальнего света достаточно одного канала по схеме с одним 555 таймером) с нагрузкой 120W вполне можно обойтись без вентилятора.
У меня же возникла необходимость сделать усилитель ШИМ сигнала c шести PWM выходов Arduino Uno R3 для управления в течении нескольких дней подсветкой в большой рекламной конструкции.
Что имелось —
3 шт. импульсных БП 12V/350W, шесть независимых нагрузок по 150 — 200W и контроллер на базе Arduino.
Для того, что бы была возможность впоследствии использовать усилитель в других целях решил добавить встроенный ШИМ регулятор на 555 таймере на 3 канала. Это позволит к примеру — настроить нужный цвет RGB ленты вручную с суммарной мощностью больше 1 kWt. По работе иногда требуется и такое)

Для начала пробы на макете —

Полный размер

Пробы на макете


Что получилось —

Полный размер

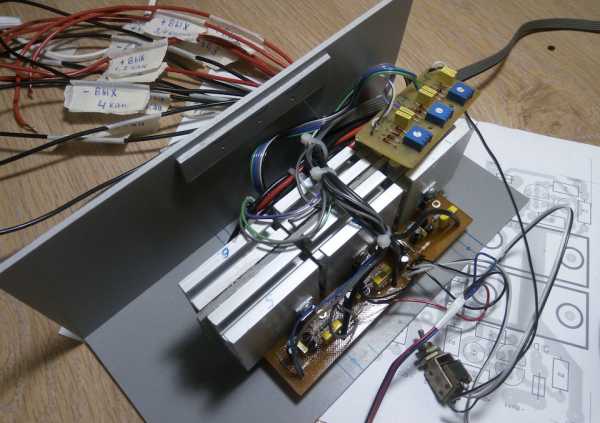

Готовый регулятор


Схема для встроенного ШИМ найдена здесь же — на просторах драйва и воплощена в железе на трех 555 таймерах, выход каждого из них подключен к двум каналам усилителя. Для использования внешнего сигнала достаточно просто снять тумблером питание с этой платы. Для питания ардуины предусмотрен линейный стабилизатор 7808, общий провод которого так же является общим для сигнальных выходов контроллера. Это напряжение там всегда присутствует, если подключен хотя бы один БП.
Сам усилитель представляет собой 6 полевиков, выбранных в чипе-дипе исходя из оптимального соотношения параметров цена/ток/сопротивление канала + управление логическим уровнем. Таким транзистором оказался IRLZ44NPBF, N-канал 55V 47А logic в корпусе TO-220 по 33 рубля за штуку. Полевики установлены на радиаторы с площадью около 100 кв.см. Драйвер для управления не использовал, обошелся решением «для бедных» — комплементарная пара на канал BC337-327 в корпусе ТО-92. Для защиты выходов от КЗ установил обычные автомобильные предохранители 20A.
Корпус склеен из ПВХ толщиной 3мм. Для охлаждения в торце корпуса установлен кулер. При токах меньше 12А на канал и управлении от встроенного ШИМ радиаторы остаются холодными. При нагрузке 16-18А становятся теплыми, но не кипят. Нужно было предусмотреть включение кулера в зависимости от температуры, ибо коробочка получилась шумной, но это учту в следующей подобной поделке.
_
Видео работы от Arduino с нагруженным каналом (больше 200W) — Слышно как «поют» нити ламп накаливания с частотой ШИМ ардуины. С лентой такого конечно же не будет.


_
Видео работы от внутреннего ШИМ и Arduino на RGB ленту —

__________
ЗЫ.
Дабы не отвечать на каждый похожий комментарий вроде «для чего нужен драйвер» и «если IRLZ44N открывается логическим уровнем, почему я не повесил каналы напрямую к ардуине» решил сделать небольшое дополнение для очень продвинутых советчиков-теоретиков.
1. Ток каждого выхода контроллера — ДО 40 мА.
2. Суммарный ток на всех выводах контроллера — 200 мА.
3. Частота шим на 5-6 выходе ардуины — почти килогерц.
4. Частота шим на 3,11, 9-10 выходе ардуины — 488 Гц.
5. Напряжение (уровень) на затворе и ток заряда емкости затвора — вещи как ни странно разные, хотя и взаимозависимые.
6. Ток затвора должен быть таким, чтобы успеть полностью открыть и закрыть полевик на заданной частоте ШИМ.

Теперь давайте все же заглянем в даташит транзистора и найдем его параметр Qg Total Gate Charge — 48, поделим его на Turn-On Time, и о, чудо! — получим ток в начале заряда около 0,4 А. Это конечно для предельных частот будет справедливо, и ток конечно снижается по экспоненте от начала заряда, но все же если подходить с этой стороны — какой тут выход ардуины может быть? Еще нужно так же прикинуть ток, разряжающий емкость затвора при закрытии. А если увеличить частоту ШИМ? Усилитель то — универсальный. А я по току не лезу хоть как. А значит будем либо ломать фронты и греть воздух, либо таки — подобие драйвера. В этой схеме драйвер конечно не обеспечивает максимальный ток из расчета выше, но и превышает допустимый для ардуины (причем намного), хотя является достаточным для работы в качестве управлялки яркостью с разумными частотами ШИМ. Хотя у меня и нагрузка не предельная — максимум 40% от паспортной, транзисторы уже становятся теплыми. Это нормально при имеющемся сопротивлении открытого канала ( этот драйвер не обеспечивает нормальные фронты) и токе 18-20 А.
Теперь к нашим баранам.
Если вывести частоту шим за пределы слышимости (чтобы управлять двигателем например и не слышать писка шим) подключенные к выходам ардуины полевики начнут закипать просто не успевая открываться. Да и на 400 Гц. будет то же самое. Если кто хочет пожечь свой контроллер или горстку n-канальных полевичков — разубеждать не буду, развлекайтесь.
Поскольку использовать в дальнейшем усилитель с ардуино не планируется, большой ценой 6 пар BC327-337 за универсальность не назовешь. Да и не только в этом дело. Если хотите коммутировать большие токи, используя параметры транзистора хотя бы на половину — без простейших драйверов вы не обойдетесь. Единственное, что я бы изменил — уменьшил номинал Rg до 100-150 мА тока коллектора драйвера, (R1, R5 и т. д по схеме). Как то так.
Поскольку от задания до готового усилителя времени было всего пару дней и с макета после проверки без каких либо расчетов схему перенёс на печать — в планах повторить аналогичный регулятор с точно рассчитанным драйвером для предельной частоты этих же ключей и максимальным током 40 А на канал. Также обойтись одним общим радиатором без принудительного охлаждения, уменьшить в несколько раз габариты устройства. Отчет конечно же будет)
Удачи в ваших начинаниях)

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер
