Переделка старого музыкального центра под USB

Скорее всего, у многих еще остались старые плееры, магнитофоны или другие аудиосистемы. Выкинуть их рука не поднимается, да и оставлять – смысла нет. Не стоит расстраиваться. Можно вдохнуть жизнь и в этих «старичков». Переделка старых систем под USB – задача совсем несложная, особенно если это касается музыкального центра. Такая работа не отнимет много времени, да и стоить будет совсем немного.

Монтировать детали из одной системы в другую – работа сложная и неблагодарная. Конечно, вы приспособите к делу несколько устаревших аппаратур, но и времени потратите много. Намного проще воспользоваться покупным модулем.

О встраиваемых модулях

Технический прогресс не стоит на месте. Вот и китайские производители решили порадовать мастеров-любителей, выпустив на рынок специальный аудиомодуль для преобразования звука. В систему входят:

  1. Простые устройства, оснащенные только разъемом usb.
  2. Навороченные модели с дисплеем для вывода данных.
  3. Пульт, при помощи которого можно управлять устройством.
  4. Определенное количество разъемов для различных нужд.

Но этих деталей не хватит даже для создания самого простого плеера. Для этого и будет использоваться старая аудиосистема. Хорошо, если она сохранилась в рабочем состоянии. Если же нет, не страшно. Главное, чтобы работали необходимые детали:

  1. Аккумуляторный блок, или блок, отвечающий за заряд.
  2. Колонки от старой системы, именно через них и будет звучать музыка.
  3. Ну и усилитель звука, встроенный в музыкальный центр.

Вы можете выбрать устройство с различными «наворотами», но для оживления старого кассетника хватит и простого модуля, оснащенного одним портом для usb и способностью выводить звук.

Плата преобразования звука

Монтаж модуля

Чтобы установить аудиомодуль в проигрыватель, последний придется немного разобрать. Это необходимо для определения места, куда плата будет устанавливаться.

Установку необходимо производить таким образом, чтобы вы могли управлять устройством при помощи пульта.

Если вы хорошо знакомы с электроникой, то можете припаять модуль к проводам. Если же это не ваше хобби, установить деталь можно в отделение для кассет.

После определения места монтажа, переходим к установке аудиомодуля в старый музыкальный центр:

  1. Вооружившись мотком проволоки, необходимо соединить питание и вывод звука. Для этого вам понадобится схема модуля и музыкального центра.
  2. Работу производите аккуратно, так как провода находятся под напряжением.
  3. Покончив с проводами, возвращаемся к установке платы.
  4. Если вы забраковали кассетный разъем, и решили установить модуль в другое место, придется вырезать отверстие под usb.
  5. После этого остается только соединить вывод аудиомодуля с платой вывода звука на вашем магнитофоне. Для этого существует два способа. Первый – спаять провод со схемой, второй – подсоединить через aux вход, если таковой имеется.
  6. Подключаем блок питания и проверяем работу аппаратуры.

Не стоит ожидать от такого устройства многого, ведь его функционал ограничен возможностями модуля. Но для прослушивания любимых треков оживший музыкальный центр вполне подойдет.

Заключение

Чтобы переделать старый музыкальный центр под usb, вам не придется прикладывать много усилий. Необходимо только заказать специальный модуль для перекодировки аудио и установить его в старенький плеер. За совсем небольшую стоимость, вы получите устройство, которое сможет воспроизводить музыку с флэшки.

tehnika.expert

Переделка старой модели музыкального центра под usb

Использование аналоговых аудиосистем с развитием цифровой техники отошло в прошлое, но у многих дома остались вполне рабочие магнитофоны, музыкальные центры и кассетные плееры. Такую устаревшую технику можно модернизировать с помощью встроенного модуля. Переделка музыкального центра под USB позволяет сделать так, чтобы он читал записи mp3 формата и другие типы аудиофайлов. Этот, сравнительно несложный процесс, много времени не занимает и не требует наличия особых навыков и знаний при использовании специальных модулей.

Что такое встраиваемые аудиомодули

Чтобы быстро провести модернизацию старого музыкального центра, следует воспользоваться специальным встраиваемым аудиомодулем – преобразователем звука

. Такое устройство можно сделать и своими руками, но изготовление самодельного модуля потребует значительных затрат времени и специальных знаний в области электротехники и электроники. Гораздо проще купить готовую продукцию, представленную в широком ассортименте китайскими производителями.

Покупные аудиомодули обладают функцией цифроаналогового преобразования. Некоторые модели дополнительно оснащаются мини-усилителями звука. Более дорогостоящие устройства имеют в комплектации LСD-дисплей, блютуз, пульт дистанционного управления и дополнительные разъемы.

Совет! Для домашних усовершенствований можно ограничиться самым простым изделием с одним разъемом для usb.

По своим функциональным возможностям модули представляет собой подобие компактного mp3-проигрывателя, не имеющего собственного блока питания и динамиков. Именно для восполнения этих недостающих устройств будет использоваться старая аудиосистема.

Для переделки понадобится музыкальный центр, у которого сохранилась работоспособность

следующих узлов:

  • аккумуляторного блока;
  • динамиков;
  • усилителя звука.

Алгоритм встраивания модуля в музыкальный центр

Чтобы встроить купленный модуль в аудиосистему, следует правильно определиться с местом его монтажа. При выборе расположения данного узла, необходимо также учитывать возможность дистанционного управления созданной музыкальной системой с помощью пульта.

Важно! Уместней всего смонтировать модуль в отделение для аудиокассет или вместо CD дисковода. Если старый привод еще рабочий, то можно оставить его. В результате устройство сможет работать как с флешкой, так и с диском.

Чтобы переделать старый музыкальный проигрыватель под флешку, требуется соблюсти следующий алгоритм действий.

  1. Необходимо частично разобрать старый магнитофон.
  2. Ориентируясь на схемы модуля и аудиосистемы, нужно с помощью провода подключить блок питания к соответствующему выводу модульной платы.
  3. Затем следует переходить к монтажу модуля в выбранное место: отделение для кассет или дисков. Для этого требуется соединить соответствующие вывода модульного устройства и звуковой платы музыкального центра. Процедуру можно выполнить с помощью паяльника (спаять провода) либо использовать имеющийся aux-вход.
  4. В конце модернизации необходимо подключить блок питания и реконструкция завершена.

При выборе другого места для монтажа usb-разъема, следует сделать в корпусе отверстие под него. При этом можно вывести порт для флешки на заднюю панель магнитофона.

Схемы модуля и центра обычно прилагаются к покупным устройствам, в противном случае их можно легко найти в интернете. Аудиомодуль должен иметь постоянное питание 5 V. От 12 вольт его потребуется подключать через блок питания (12-5 V). Всю работу по переделыванию нужно проводить с соблюдением техники безопасности.

Такие самодельные проигрыватели можно использовать, как переносные: гораздо легче транспортировать по дому небольшой музыкальный центр, чем стационарный компьютер. Из старого кассетного плеера можно сделать миниатюрный (

микро) музыкальный центр с usb.

Все тонкости переделки детально показаны в видео далее.

Заключение

Изготовленное своими руками устройство обладает ограниченной функциональностью, однако, с задачей простого воспроизведения звуковых файлов справляется отлично. Такая переделка обходится без значительных денежных затрат и позволит подарить вторую жизнь любимой технике – устаревшим музыкальным центрам, например, Sony, Aiwa, Panasonic. При наличии желания и свободного времени старую технику можно продолжать усовершенствовать в том же направлении до тех пор, пока работают родные колонки и встроенный усилитель.

Статья добавлена: 16 мая 2018 в 11:39

Рейтинг статьи:

hitech-online.ru

USB МОДУЛЬ ДЛЯ МУЗЫКАЛЬНОГО ЦЕНТРА

Всем самодельщикам привет! Как-то товарищ, увидев мои самоделки - попросил доработать музыкальный центр. Центр с 5 дисковым DVD приводом, у него есть 6 колонок - по тем временам стоил бешеных денег, а теперь говорит стоит как большое Радио. Решил я ему «врезать» мой любимый китайский USB модуль.

Разобрал его, посмотрел - места для плеера впереди не было, да и сверху мешал 5 дисковый ченжер. Решено: верхнюю каретку с крышкой привода долой.

Разметил место под плеер, прорезал дремелем, прикрутил. Подпаял экранированый кабель к разъему AUX (L R), второй конец к разъёму модуля, залил термоклеем. Начал искать питание, нашёл 12 вольт, подключил.

В модуле стоит стабилизатор 5 вольт, включил. Работает, но в паузах стоит жуткий гул, да и стабилизатор ощутимо греется. Подключил зарядку с телефона 5 вольт - всё отлично. Ну и решил поставить плату с зарядки телефона для питания модуля. Зарядка подключается к сети через реле 12 вольт, во время включения центра.

Плату зарядки и реле приклеил к картонке и к корпусу. Немного сложновата коммутация, зато нет никаких помех от питания центра. Позже был у друга, слушал как играет - процессор музыкального центра обрабатывает сигнал с флешки на УРА, на все 5 каналов, для домашней вечеринка за глаза. Таким методом можно доделать очень много всяких старых девайсов. Например встроить в утюг - шутка)))

Всем удачных конструкций, с Вами был Ивченко Алексей, г. Новороссийск

   Схемы усилителей

elwo.ru

Вторая жизнь любимого бумбокса, или Как научить старую технику воспроизводить MP3

У кого не было мысли встроить mp3-плеер в старенький, но всё ещё любимый бумбокс или музыкальный центр? Заниматься этим — своеобразное удовольствие, ведь монтаж обычного плеера в старую аудиотехнику ох как непрост. Более удобные варианты для модернизации предлагают китайские товарищи. На многих торговых площадках можно встретить встраиваемые аудиомодули, оборудованные совмещённым цифро-аналоговым преобразователем, а иногда и миниатюрным усилителем.

Устройства подобного рода могут обладать разной функциональностью: начиная от самого простого декодера с единственным USB-портом для источника контента и заканчивая продвинутыми моделями, оснащёнными собственным LCD-дисплеем, пультом управления и дополнительными разъёмами. Наиболее практичный, дешёвый и при этом полнофункциональный вариант подобного модуля с Aliexpress рассматривался на mySKU.ru.

Выглядит описываемое китайское приспособление именно так

Спецификации платы утверждают о воспроизведении MP3 до 320 кбит/с при частоте дискретизации до 48 кГц, WAV и даже пятиканальном DTS. Данный вариант не оснащён каким-либо дополнительным интерфейсом, кроме вывода аналогового звука и единственного USB-порта. Получается своеобразный mp3-плеер, которому необходим блок питания и динамики (ещё и усилитель, вообще-то). Именно они и будут использоваться от старого аудиоустройства (своеобразная вторая жизнь, но, увы, работа платы и самого музыкального центра согласуется только раздельно).

После получения посылки из далёкого Китая потребуется частично разобрать оживляемый магнитофон, чтобы определить, куда можно вмонтировать плату. Монтаж нужно производить таким образом, чтобы можно было использовать пульт управления и датапорт. При наличии соответствующих навыков можно отпаять эти комплектующие и посадить их на провода — так можно будет разместить плату в более удобных местах. Чаще всего подобные модули ставят в отделения для кассет, рядом с кнопками включения или в дисководах. Можно найти и более интересные места.

Затем берём моток провода. Он нужен для того, чтобы подключить питание и вывод звука. Это самая сложная операция. Потребуется некоторое знание схемотехники и сама схема имеющегося устройства, которую можно скачать в интернете. Если вы не сильны в схемотехнике, обратитесь к более подкованному в этой теме знакомому, который поможет найти выводы питания, куда и будут припаяны два провода. Будьте осторожны! Плата потребляет 5–12 В постоянного тока, не более.

Один из вариантов с поддержкой MP3 и экраном

Протянув провода до места установки, займёмся размещением платы. Вероятно, придётся сделать вырез в корпусе, для чего потребуется Dremel или аналогичный инструмент другой марки. В качестве самого простого места размещения можно использовать обычный кассетный отсек, тогда порт будет доступен при его открытии.

Остаётся небольшая деталь — подключить вывод аудио с платы к выходу музыкального центра или магнитофона. Можно воспользоваться схемой, разыскав на ней выходной каскад, и припаять провода от аудиовыхода USB-платы к ним. Можно поступить проще и вывести их в аудиовход AUX или аналогичный (если, конечно, он имеется).

Теперь нужно только подключить питание к плате с USB-выходом, после чего вставить флешку с музыкой и провести первое испытание обновлённого бумбокса.

Конечно, полная конструкция очень зависима от функциональности китайского устройства и не сможет полностью заменить какой-нибудь современный музыкальный центр с NFC, Wi-Fi, возможностью работы со стриминговыми сервисами и множеством программных фич для улучшения звука. Но, с другой стороны, нужно ли всё это?

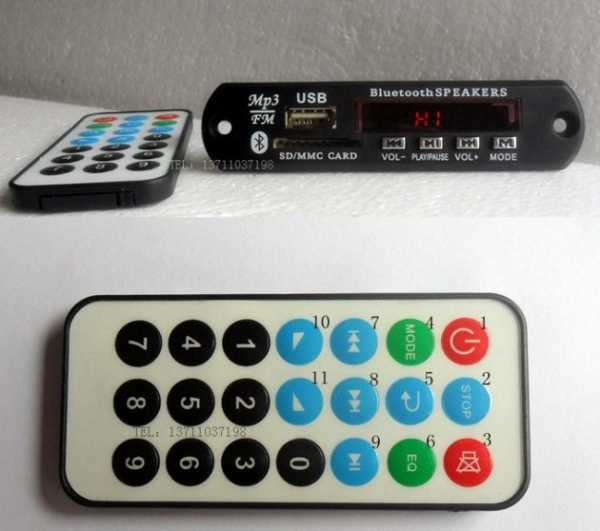

Наиболее продвинутая китайская плата — с экраном и Bluetooth

На момент написания статьи модуль стоил около 5 долларов. Усилитель и динамики принимаем за бесплатные. Если звучание устраивало изначально, оно не изменится кардинально в худшую сторону. Так что не самый плохой способ обновить аудиосистему.

lifehacker.ru

Внедрение блютуз и usb в старый, но живой, музыкальный центр

Совершенно случайно, на новый год, от сестрёнки мне достался старенький, но бодрый, музыкальный центр Panasonic SA-PM07 с двумя колонками.

Дополнительная информация


Послушать на нём можно радио, аудиокассеты и аудио CD. В силу того, что двух последних носителей музыки я не нашёл, пришлось довольствоваться прослушиванием радио.
Естественно, хотелось слушать свою музыку. В принципе, у центра есть AUX с тюльпанными входами, но путаться в проводах мне не хотелось. Недорогими вариантами для меня были либо фм-трансмиттер, либо блютуз ресивер, в итоге раздумий победил блютуз. В процессе недолгих поисков был найден, заказан, оплачен и получен в течении трёх недель обозреваемый девайс.

Дополнительная информация


Дальше началось внедрение ресивера в музыкальный центр, который был разобран и исследован на предмет подключения питания и AUX входов.

Дополнительная информация


Всё, что мне было необходимо найти, было найдено монтажных на платах музыкального центра, все ключевые точки подписаны. Питание на ресивер заявлено 12 вольт, однако он работал с питанием от 7 до 15 вольт, на 5 отключался, более 15 не стал рисковать проверять. Также нашел свободное место для внедрения в корпус центра.
Певый пуск. Иии…

Дополнительная информация


шум и писк из колонок, и это при том, что не подпаял землю AUX (шум еще сильнее).
Почитал в интернете, перепробовал разные вольтажи, ничего не менялось, в интернете пишут про земляную петлю, а я что, я автослесарь и водитель, я в этом не понимаю, почти смирился, но увидел на плате ресивера микроюсб мамку и сказал себе:«А что, если...», и воткнул туда зарядник от телефона, отпаявшись от ранее подпаянного питания

Дополнительная информация


То, что мне и надо было — чистый громкий звук и тишина на паузе! Внедрил на питание старенькую телефонную зарядку 5В 0.8А (220В в центре найти проще всего было).
С телефоном соединяется, пароль не просит

Дополнительная информация


с пульта и с ресивера работает перемотка/переход трека, есть несколько предустановленных настроек эквалайзера, включение режимов дублируется женским английским голосом, при включении громкость выставляется такой, как была при выключении.
Надо бы попробовать скрестить мой крутой музыкальный центр с проектором, но это уже будет, наверное, в обзоре проектора.

mysku.ru

mp3 декодер или вторая жизнь музыкального центра

Совсем маленький обзор по просьбам.
Был у меня старенький музыкальный центр Samsung. Работал на даче, крутили на нем в основном пластинки, кассеты уже было не найти, а привод CD-дисков благополучно сдох. Перестал читать аудио диски от слова совсем.


И тут я натолкнулся на обзоры разных mp3 декодеров и то как их встраивают в колонки, старые магнитолы и прочее, ну и решил заказать.

Вот сам музыкальный центр.

Все фото сделаны просто так, для себя, обзор делать не предполагал, так как тут, на муське, были похожие устройства и расписано там было все очень подробно
например mysku.ru/blog/china-stores/22295.html
и тут mysku.ru/blog/aliexpress/30448.html

Итак имеем муз.центр Samsung

Платку из Китая, пульт к ней и пара проводков, для подключения питания и звука на выход.

Пульт обычный китайский, инфракрасный, какие идут ко всем китайским радиотоварам. ФМ-трансмитерам, мр3 плеерам итд. Фото нет.

Плата с обратной стороны

Подключаем 9В от батарейки Крона. Плата начинает моргать адским синим светодиодом

Сам я в электронике не особо силен, поэтому разбираю муз.центр и звоню другу. Тот уточнив у меня модель центра, находит принципиальную схему в интернете и говорит «ищи микросхему LA3246, это предусилитель магнитофона, ноги 17 и 4 это аудио каналы, а нога 10 это земля, а 11 это питание»
Нахожу

и припаиваю

Проверяю, играет, но как то громко, так, что даже зашкаливает.
Переношу на ноги 5 16 и все становится просто замечательно!
Но есть одно НО! так как это предусилитель магнитофона, то играет это когда на магнитофоне нажата кнопка Play.

Потом я взял у жены дремель, тоже купленный в Китае и прорезал дырку, прикрепил изнутри плату и собрал центр обратно.

Итог, полтора часа возни, музыкальный центр продолжает радовать. Громкость и режимы музыкального центра переключаю родным пультом, кнопка Play на магнитофоне механическая и всегда нажата, мр3-декодер стоит в режиме «Random». Переключаю на радио — играет радио, переключаю на магнитофон — играют мр3.
Меня все это более чем устраивает.

Декодер играет мр3 до 320кбит, флешки 32Гб поддерживает, больший размер и HDD не проверял.

+ вторая жизнь старой техники
+ дешево
+ повозится с паяльником от нечего делать на даче.

Купил за свои кровные, давно.

mysku.ru

Как сделать музыкальный центр своими руками

Музыкальный центр можно соорудить из старого кассетного медиацентра. При должном старании получится функциональное и вполне современное устройство. Процесс создания прибора своими руками потребует фантазии, набора инструментов и небольшого опыта работы с электротехникой.

Стандартный путь

Самодельный музыкальный центр можно создать из старой автомобильной магнитолы. Большинство таких устройств имеют мощный усилитель в электрической схеме, что позволяет:

  • Воспроизводить звук при помощи подходящей пассивной акустики, оставшейся от старого магнитофона или проигрывателя.
  • В зависимости от сложности устройства, проигрывать компакт-диски, в том числе, в цифровых форматах.
  • Установить радио, антенну для которого можно смонтировать внутри колонки.

На фото представлен пример музыкального центра, сделанного своими руками. Фактически, это основа, которую затем можно доводить до нужного уровня: создавать отделку, оформлять корпус, применять средства компьютерного моддинга.

Еще один способ – сделать музыкальный центр из старого проигрывателя или магнитофона, используя практически все узлы устройства-донора.

Магнитолу можно разобрать и разместить ее электронные компоненты внутри корпуса старого медиацентра. Такая работа не представляет сложности: в конструкции уже присутствуют антенна и блок питания, часто стандартизированный и не требующий доработки.

Можно разместить старую магнитолу на месте кассетных дек, не используемых по причине устаревших носителей данных.

Для приведенных выше вариантов источник питания также может буквально «валяться под ногами». Изношенные, непригодные для использования по причине падения мощности или легкого отклонения параметров, компьютерные блоки питания – идеальный вариант.

В гребенке, которая присоединяется к материнской плате, есть контакты для запуска системы и шины малой мощности с фиксированным напряжением. Для подключения к сети в 220V у компьютерного блока достаточно четырехконтактных разъемов.

Схема электрических подключений

Хотя магнитолы имеют разное количество выходных каналов и различные интерфейсы подключения, найти способ соединения их с сетью 220 V при создании музыкального центра не составляет труда. Общая коммутационная схема выглядит следующим образом:

В качестве аккумуляторной батареи будет использован компьютерный блок питания. При его выборе нужно убедиться, что устройство достаточно мощное, чтобы выдавать 5А. Нужные контакты для присоединения:

Блоки питания формата АТХ придется запускать через управляющую пару контактов. Она расположена на 24-пиновой гребенке:

На рисунке коммутационной схемы уже помечено, какой из кабелей разъема присоединять к магнитоле. Задняя часть звуковоспроизводящего устройства при этом может выглядеть так:

В зависимости от модели, расположение колодки питания, количество выходов звука и набор других интерфейсов может меняться. Неизменным остается только цветовая маркировка колодки. Определить назначение того или иного провода поможет инструкция к магнитоле.

Нестандартные пути

Домашние умельцы, не имеющие такого готового решения, как автомагнитола, могут смело включать фантазию. Вариантов очень много:

  1. В качестве блока питания может использоваться компьютерный или подходящий по мощности и напряжению импульсный: от бытовой техники, мобильных телефонов.
  2. Подойдут компьютерные приводы, имеющие аудиовыход. Такое устройство обычно оснащается кнопкой пуска, она же служит для перехода на следующий трек, по двойному нажатию происходит остановка. Некоторые старые приводы, например, бренда Creative, оборудованы полным набором клавиш управления, а также регулятором громкости на передней панели.
  3. Хотите слушать радио? Небольшой радиоприемник размером со спичечный коробок, получающий сигнал с выдвижной антенны, будет звучать идеально качественно.
  4. Нет никаких проблем и с цифровыми форматами. Недорогой FM-трансмитер, работающий в паре с уже упомянутым крошечным приемником, – идеальное средство для получения качественного звука.
  5. Для совсем ленивых есть идеальный донор – старый, но работающий электронный будильник. Китайские модели легко действуют в качестве радио, читают цифровые форматы с карт памяти.

Для размещения всех этих устройств в старом медиацентре практически ничего не придется делать. Устройства нужно освободить от корпусов, может быть, немного поработать паяльником, чтобы вывести кнопки управления, разъемы для карт памяти и USB на переднюю пластиковую панель центра. Ответ на вопрос, как сделать схему питания, становится ясен, если подсчитать количество выходов в компьютерном источнике энергии – их хватит на всех.

Как быть, если хочется сделать все с нуля

Если же вы хотите смонтировать все в уникальном корпусе или использовать для этой цели старую акустику пассивного типа, вам обязательно потребуется усилитель мощности. Если где-то завалялся старый, вопрос можно считать решенным. Тем, у кого под рукой нет ничего подходящего, придется немного поимпровизировать. Идеальное место, где найдется все – небезызвестный AliExpress. Здесь отыщутся как интегральные схемы, которые стоят недорого и могут обеспечить большую выходную мощность на канал, так и стандартные изделия, которые можно приспособить для решения поставленной задачи – создания музыкального центра.

tehnika.expert
